Flash 全片自检过程中巧用 Linker 自定义变量

详细文档：点击下载>

一、核心背景

Flash 自检是功能安全应用 ClassB/SIL 的必备测试项，分为启动时和运行时自检，其中启动时自检需对 Flash 全片 ROM 校验，配置的 ROM 实际占用大小参数必须精准 ，否则自检会失败。本文重点讲解 STM32 功能安全 Flash 自检原理，以及 KEIL 编译环境下通过 Linker（链接器）自定义变量自动获取实际 ROM 大小的方法，解决手动配置参数随代码修改需反复调整的问题。

二、功能安全 Flash 自检原理（以 ClassB 4.0 自检库为例）

采用CRC 算法 对 ROM 区校验，分为CRC 预计算 和CRC 比较 两个核心步骤，二者配合完成 Flash 全片自检。

1. CRC 预计算

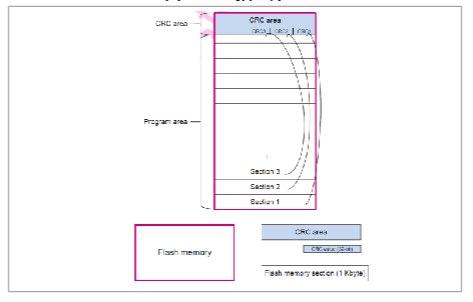

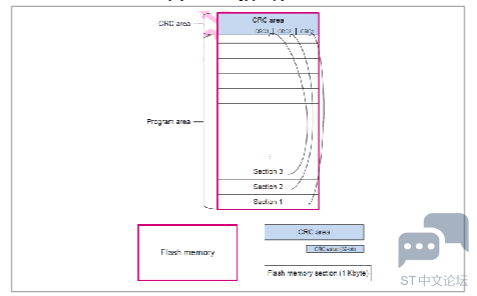

对编译生成的可执行文件生成 CRC 并写入 Flash，需遵循 Flash 空间划分和校验规则，核心步骤：

1. Flash 划分为CRC 区域 和程序区 ，CRC 区域起始地址计算公式：CRC区域起始地址=Flash结束地址-4*(Flash大小/1024)（如 2M Flash、起始 0x08000000 时，CRC 起始为 0x81E0000）；
2. 程序区从 Flash 起始地址开始，按 1024 字节划分为连续 Section，最大可用空间为Flash大小-CRC区域大小；
3. 仅对编译生成的 ROM 段（Code、RO、RW 段，需 4 字节对齐）计算 CRC，按 1024 字节为单位划 Section，不足 1024 字节也计为 1 个，为每个 Section 生成对应 CRC 值，前 N-1 个为 1024 字节校验码，最后 1 个为剩余字节校验码，所有 CRC 值按序存入 CRC 区域；
4. 烧录时，程序二进制代码写入程序区，CRC 值写入 CRC 区域。

2. CRC 比较

程序运行时调用自检库 API 完成校验，核心要求：

1. 通过自检库提供的STL_MemSubSet_t结构体配置 Flash 自检区域，全片自检仅需定义 1 个该结构体；
2. 结构体中需准确配置StartAddr（ROM 起始地址）和EndAddr（ROM 结束地址），EndAddr 的精准性是自检通过的关键 。

三、Linker 自定义符号变量计算实际 ROM 大小（KEIL 环境）

1. 手动配置 ROM 大小的弊端

手动编译后查看 ROM 大小再填入配置参数，每次修改代码会导致 ROM 大小变化，需重新手动调整，否则自检出错，效率低且易出错。

2. 解决方案：复用 KEIL 编译器内置 Linker 变量

KEIL 编译过程中会自动定义包含各段长度信息的 Linker 变量，可直接在用户代码中引用，无需手动计算 ，变量名需匹配 Linker 脚本 Scatter 文件中定义的段名。

3. 实操示例

1. 以指定 Scatter 文件为例，其定义了ER_IROM1（程序区）、RW_IRAM1~4（RW 数据区）等段；
2. 代码中通过声明外部 Linker 变量，累加计算实际 ROM 大小，核心代码：

c

运行

uint32_t u32RomSize=0;
extern uint32_t Load$$ER_IROM1$$Length;
extern uint32_t Load$$RW_IRAM1$$Length;
extern uint32_t Load$$RW_IRAM2$$Length;
extern uint32_t Load$$RW_IRAM3$$Length;
extern uint32_t Load$$RW_IRAM4$$Length;

u32RomSize=(uint32_t)&(Load$$ER_IROM1$$Length)+
(uint32_t)&(Load$$RW_IRAM1$$Length)+
(uint32_t)&(Load$$RW_IRAM2$$Length)+
(uint32_t)&(Load$$RW_IRAM3$$Length)+
(uint32_t)&(Load$$RW_IRAM4$$Length);

四、工具与参考资料

1. 参考文档：UM2590（STM32G4 Series self-test library user guide，版本 3）；
2. 使用工具：MDK KEIL V5.40。

五、核心小结

本文阐述了 STM32 功能安全应用中 Flash CRC 自检的完整原理，同时解决了 Flash 全片自检中 ROM 大小精准配置的问题 —— 通过复用 KEIL Linker 的自定义符号变量 ，自动计算编译后实际的 ROM 占用大小，替代手动配置，避免了代码修改后参数反复调整的问题，保证了 Flash 自检参数的精准性和开发效率。
