STM32C542RC开发板PWM呼吸灯实验

[复制链接]
老牛洋车 发布时间:2026-10-9 13:36
我的STM32C542RC开发板PWM呼吸灯实验进行了一周多时间才基本完成,这除了对STM32CubeMX2的设置不熟悉外,最关键的就是不清楚中断回调函数名称,从网上搜索到的C5例程或视频几乎都是通过主循环来改变占空比的,至少我没有搜索到通过回调函数来改变占空比的。在论坛发布的求助贴,这个问题也没有得到有效的回应。最后我还是通过仔细阅读HAL库有关定时器的函数,功夫不负有心人,花费了几天时间终于找到了对应的回调函数,顺利地完成了PWM呼吸灯实验。下面具体介绍配置设置和代码编写的过程。
7 N" q* t2 i) ]! F1 |1 t: m; P; n) n$ `6 t( N# D/ ^: }

. g) C% C; p4 m  g% N! I4 |一、STM32CubeMX2配置

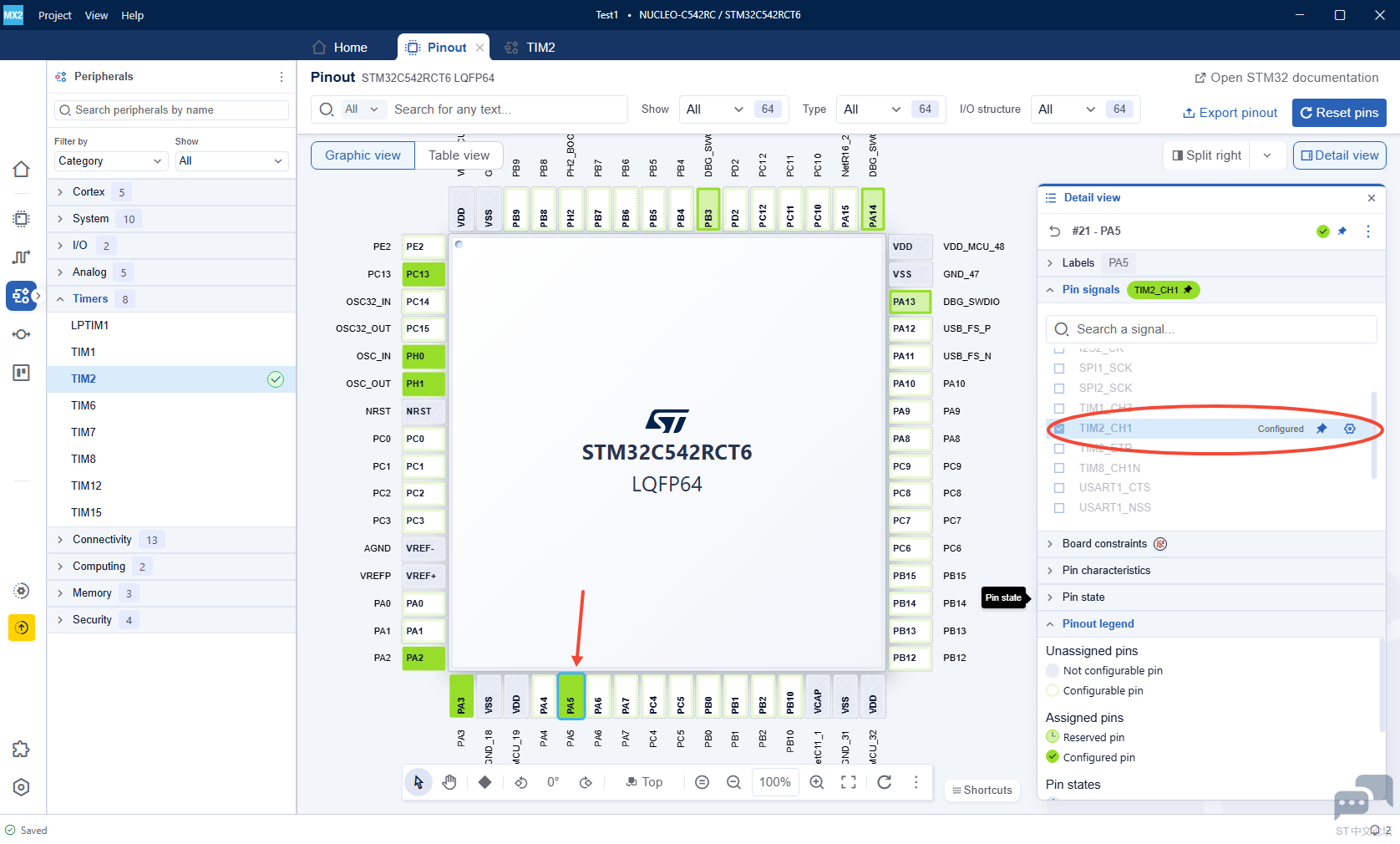

/ e4 ]) q& a- ?5 T- }首先启用PA5引脚为TIM2通道1输出:+ ?# L7 [! u4 }- w  Y0 S
pwm01.png ) W4 K: Z7 w+ v) |( m" m$ X
, s, D' w& o/ _* z$ o6 J5 D. E

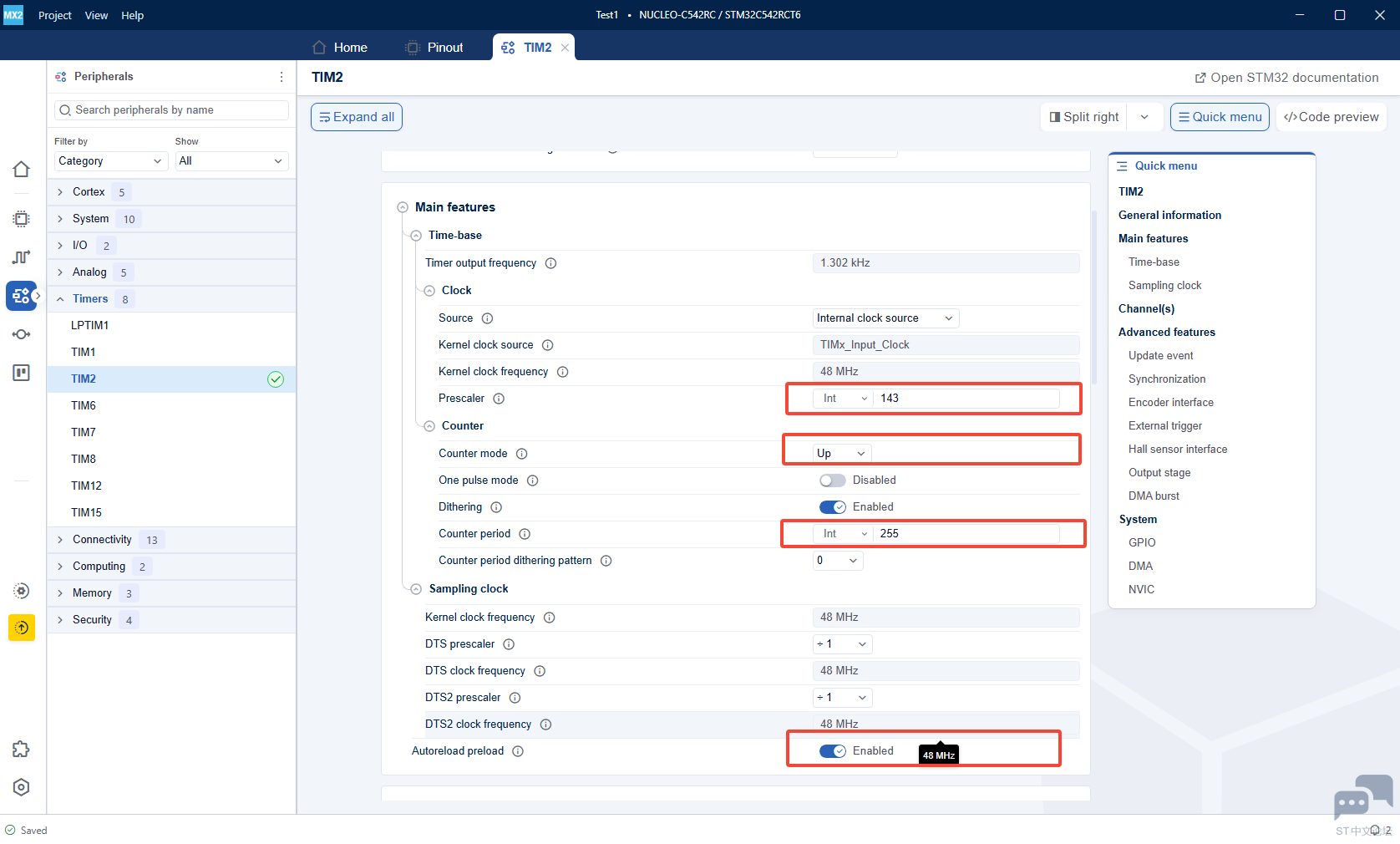

TIM2设置预分频为143,计数方向为Up,计数周期为255,启用自动重装载:
- P$ Y7 h3 K7 m/ w& X. P pwm02.png
( s3 w6 c. y7 T7 z7 o

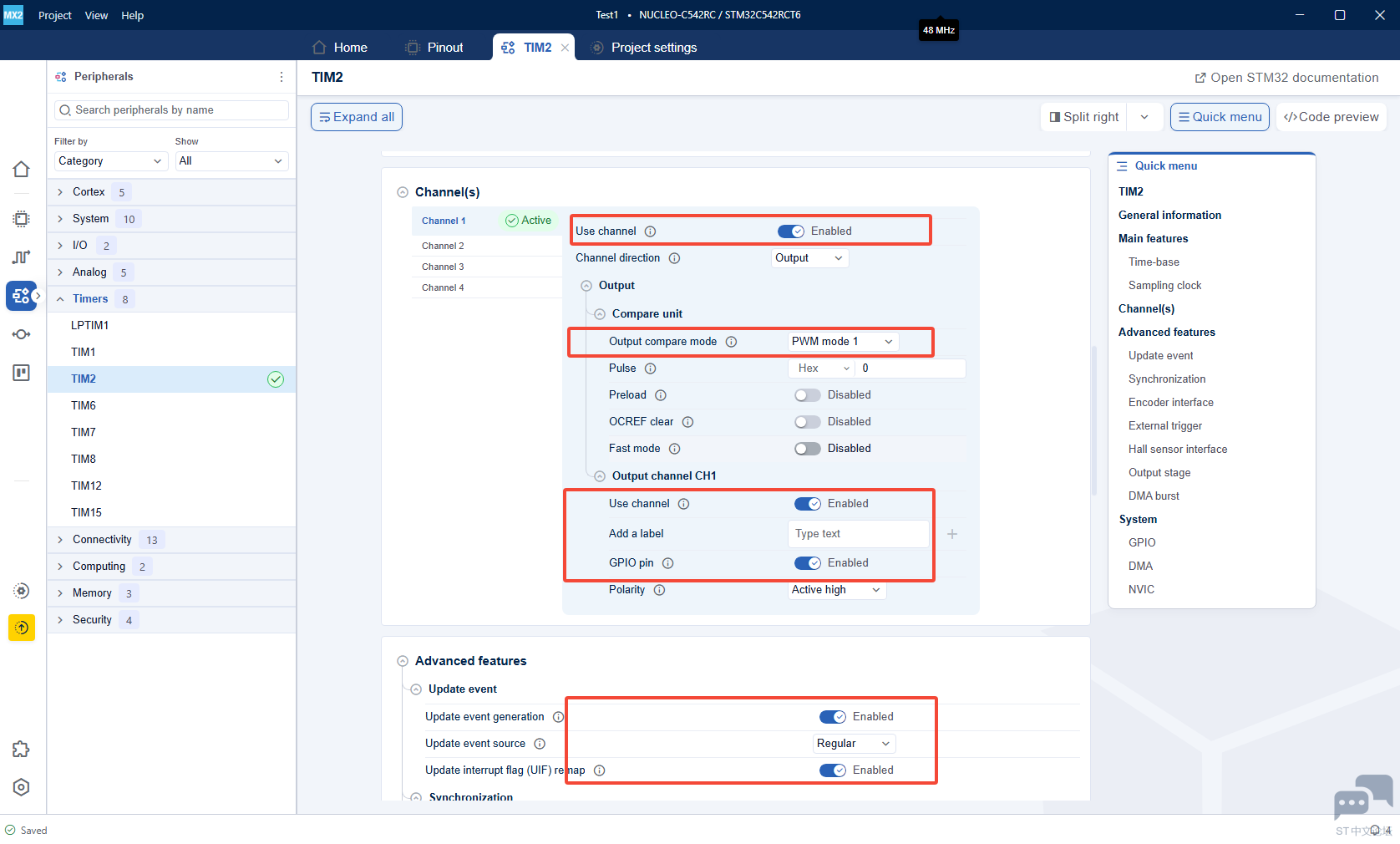

7 l0 c9 N2 [8 w! s. r3 }激活Channel 1,通道方向选择输出,模式选PWM mode 1,启用Use channel和GPIO pin:
% w  \2 L8 m6 b& O5 n pwm03.png # e1 o3 |8 H) ^1 E  x
* W7 ^/ }; }) ~! G
启用Update event generation和Update interrupt flag(UIF) remap。1 [& B4 N9 i7 `; ]& M! C
启用中断功能Global interrupt,为了防止中断源对其它中断(如通讯中断)的影响,建议将中断优先级分组设为1:
# w7 f# B5 q4 D  ? pwm04.png
. \  t$ ?, D. q
; I5 K3 {# l: e4 _& ~* s; L  M) e保存设置并生成项目代码。
, D! Y, J1 W/ w# D
5 m# X% k, s' t二、添加代码及编译下载

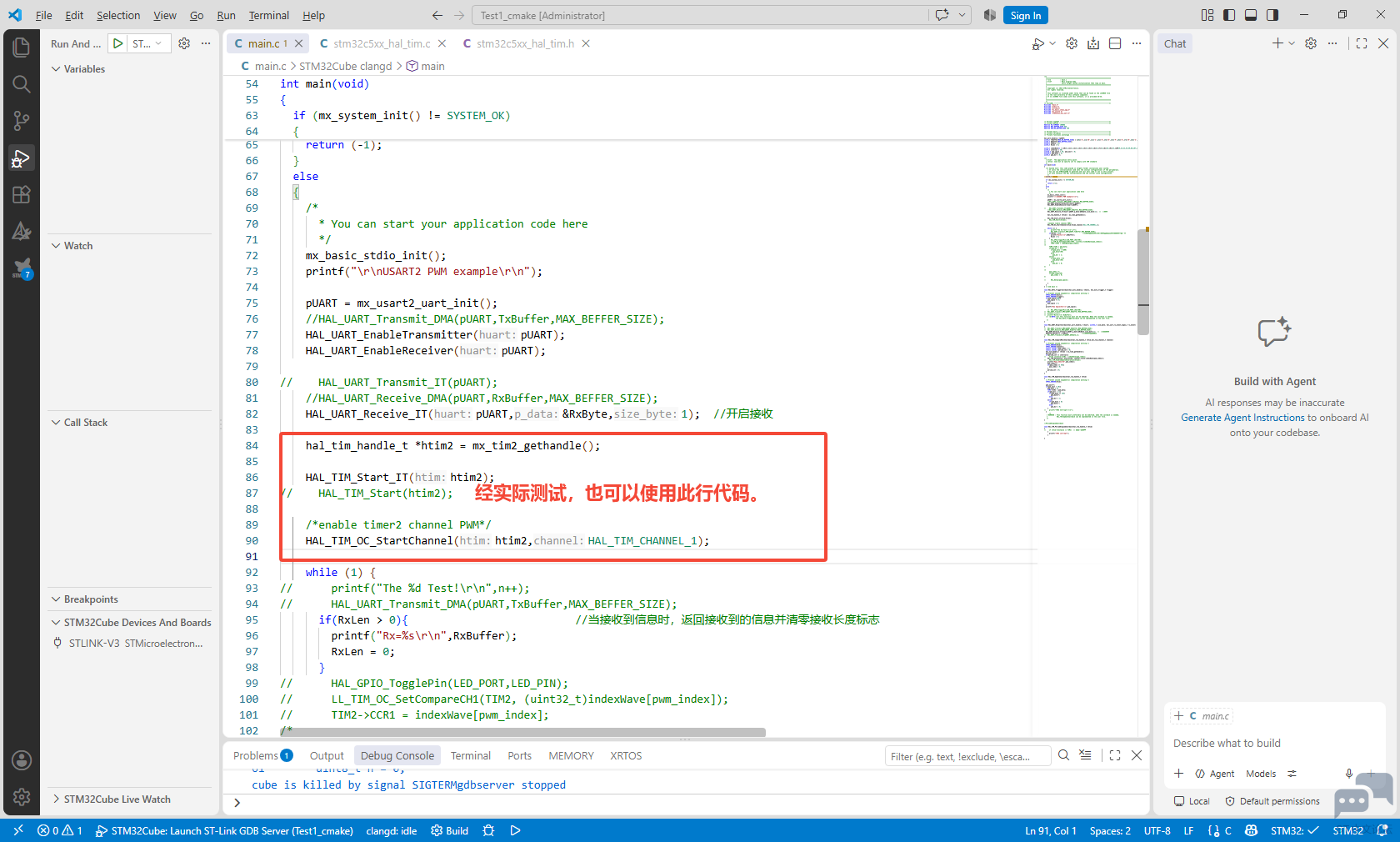

8 a. v8 J) _' i3 [2 V( V2 z# C启用VS Code,在main.c函数中添加启用定时器的代码:; D) d. W) q! ^' P
pwm05.png   {. ^+ A3 |: e. V

: Y9 Z' K! Z6 G# S添加中断回调函数:  H5 d3 {" j3 Q5 l9 E0 F! Z5 ^$ l7 k
3 E# e, w& n6 [" c# c& y- Y* A& z$ \

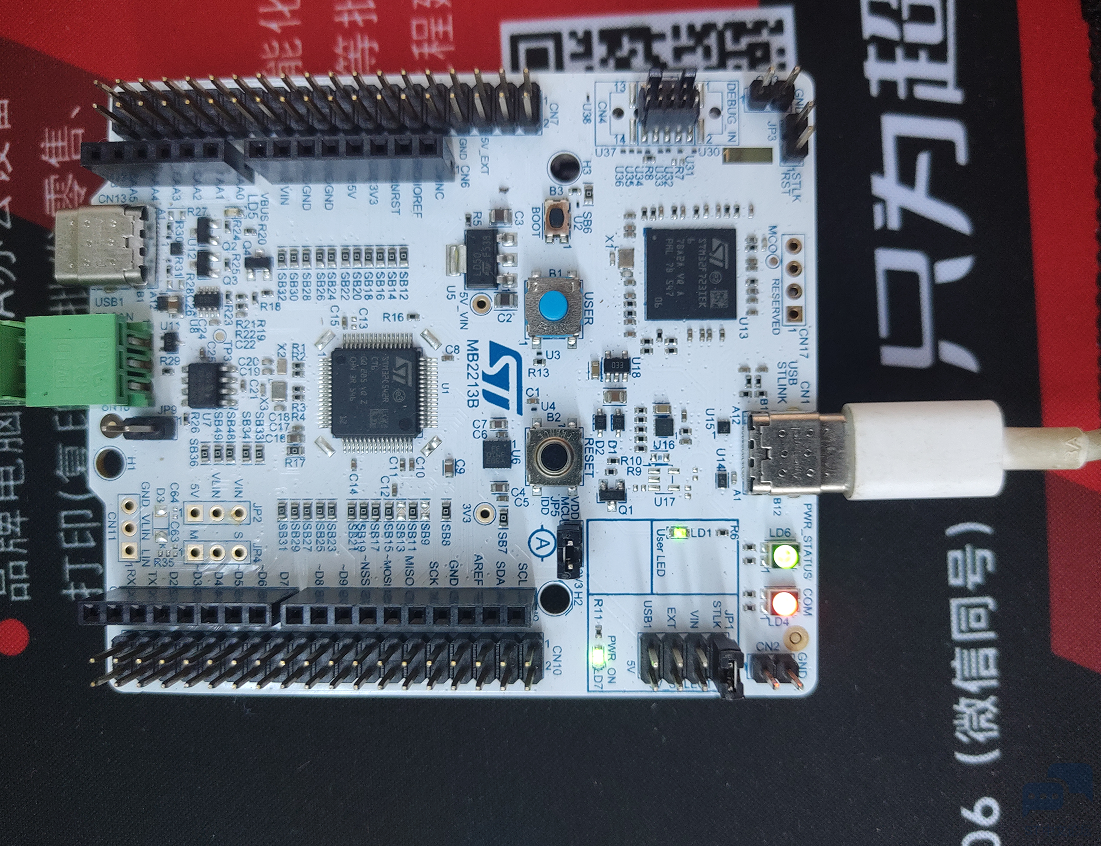

编译下载,在开发板上就可以观察到呼吸灯的效果。) k; A% X& V" d
这是呼吸灯效果的视频:5 Q" u* y4 g: ?  Z' n
, @( j& s2 i- G/ e
