【STM32C5教程】1. STM32C5 系列介绍

[复制链接]
HuangXF 发布时间:2026-10-11 10:45

一、引言

入门级MCU市场长期由Cortex-M0+内核主导。这类芯片价格低廉、生态成熟,但性能与资源存在明显天花板——没有硬件浮点单元,CoreMark/MHz仅为2.46,DSP类运算需要软件模拟,面对传感器数据处理、滤波或控制计算等任务时往往力不从心。

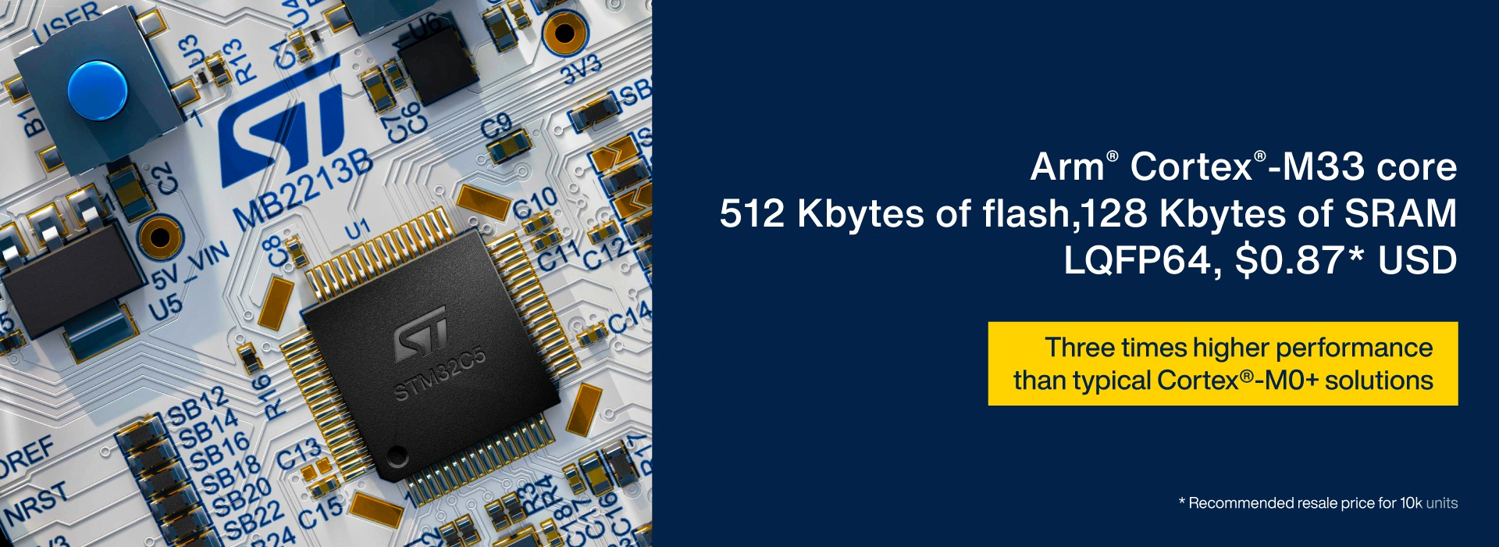

STM32C5系列的核心理念正是在这一背景下提出的:在不增加终端产品物料成本的前提下,带来性能的质变。基于Arm Cortex-M33内核和ST自研40nm Flash工艺,STM32C5以144MHz主频和593 CoreMark的成绩,将原本属于中高端MCU的性能带入了入门级成本区间。对于正在使用F1、G0或低端F4系列进行选型的工程师而言,C5提供了一个值得认真评估的新选项。


二、STM32C5的定位

ST将产品划分为五大类别:无线MCU、超低功耗MCU、主流MCU、高性能MCU和嵌入式MPU。STM32C5属于主流MCU产品线,定位于成本敏感型的主流控制应用。

这一定位意味着C5需要同时满足两个条件:价格必须足够有竞争力,性能又不能妥协。从实际产品规划来看,C5在价格区间上主要向传统F1、部分G0/G4和低端F4的应用延伸,但不会直接覆盖所有F4产品。换句话说,C5的目标不是取代任何现有系列,而是开辟一个“入门级价格、中端性能”的新区间。

生态兼容性是C5的另一优势。它延续了STM32一致的开发环境和外设风格,封装引脚定义兼容STM32H5系列,便于产品向上迁移。开发者已有的代码积累和外设配置经验,在迁移到C5时能够最大程度复用。

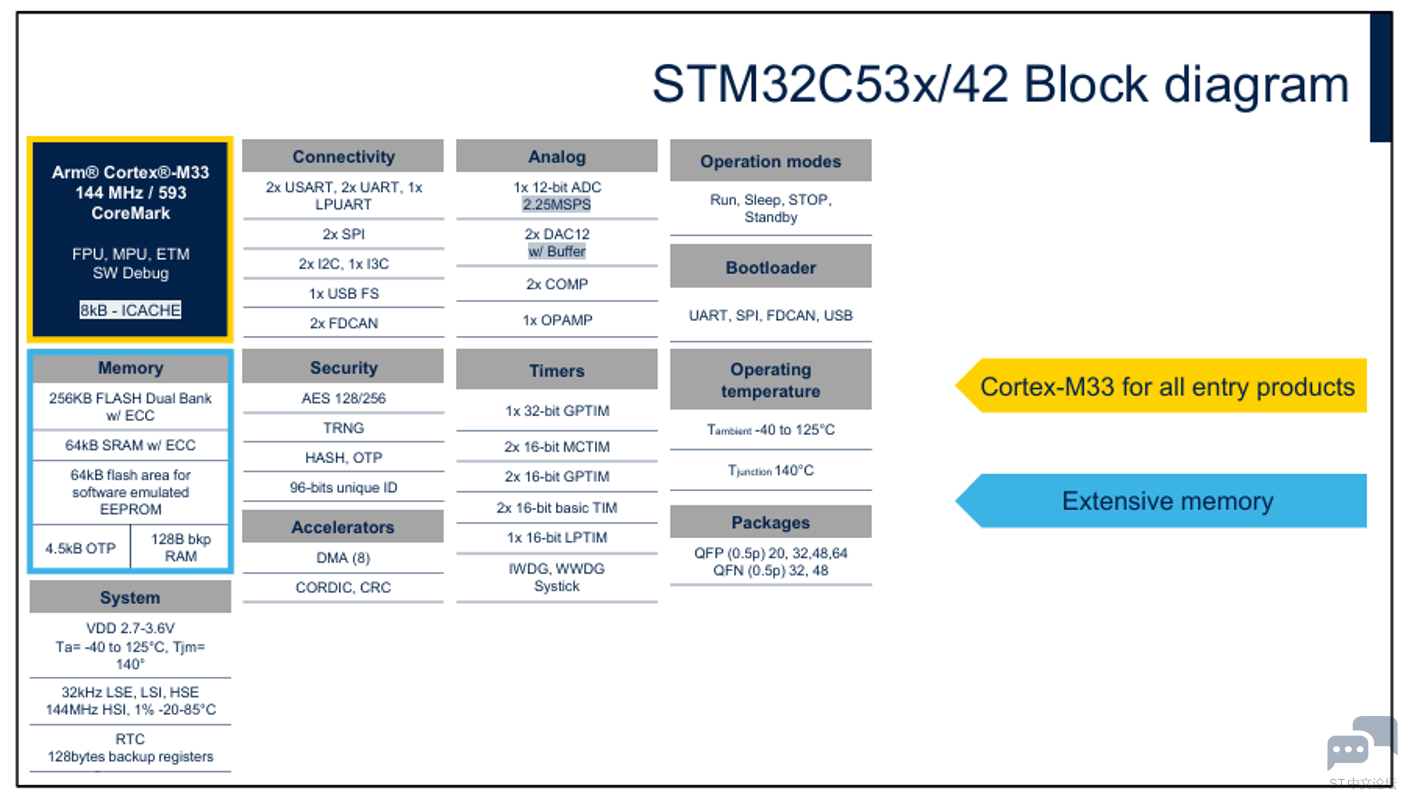

三、内核、性能与外设接口

3.1 内核规格

STM32C5搭载Arm Cortex-M33内核,基于ARMv8-M架构,最高运行频率144MHz,CoreMark得分593,每兆赫兹4.12分。核心配置包括:

  • FPU:单精度浮点运算单元,硬件支持浮点计算
  • DSP指令集:服务于数字信号处理类运算
  • MPU:内存保护单元,提升系统可靠性
  • 8 KB指令缓存:减少Flash访问延迟,提高执行效率

3.2 与Cortex-M0+的关键差异

从Cortex-M0+到Cortex-M33的升级,带来的不只是频率提升。在浮点FIR滤波器任务中,M33的性能可达M0+的40倍;在定点FIR滤波任务中,也有约20倍的提升。灵活中断向量从M0+的最多32个输入扩展到最多480个输入,硬件除法器也是M0+所不具备的。

实际选型时需注意:593 CoreMark已接近高端F4的608 CoreMark水平,但实际项目表现还需结合代码效率、编译设置、存储访问和外设负载综合评估。

3.3 外设接口概括

STM32C5覆盖了主流嵌入式应用所需的主要接口:UART、SPI、I²C、I3C、USB 2.0全速、FDCAN、OctoSPI和Ethernet。

但外设资源按型号区分,选型时必须逐项核对:

外设 可用型号
FDCAN(2路) C532、C542、C593、C5A3
FDCAN(1路) C552、C562
Ethernet 仅C593和C5A3
OctoSPI C591、C593、C5A3
AES硬件加速 C542、C562、C5A3

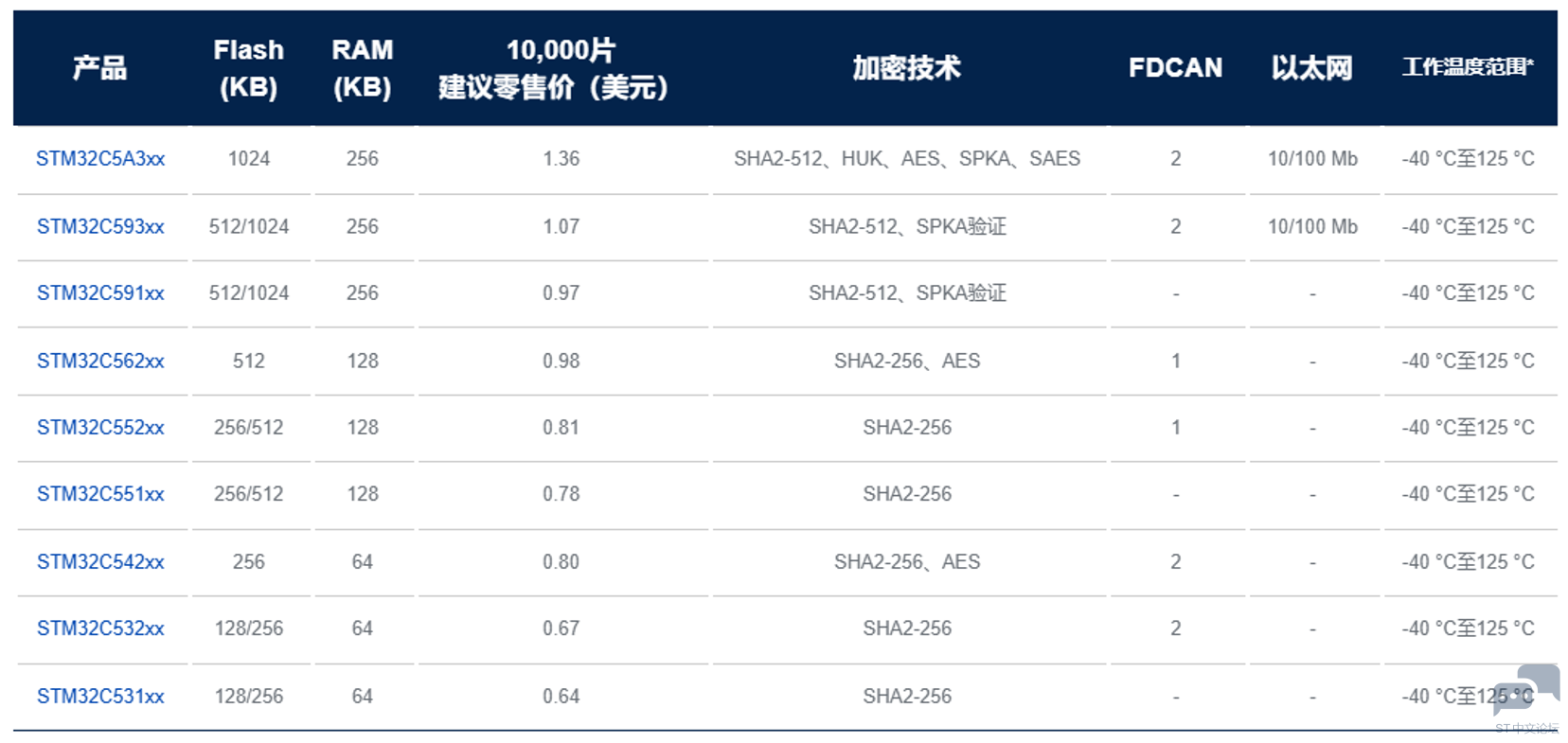

四、存储资源与产品矩阵

STM32C5的存储资源覆盖128 KB至1 MB Flash,SRAM为64 KB至256 KB。全系列Flash和SRAM均支持ECC校验,并包含64 KB Flash区域用于EEPROM软件仿真。

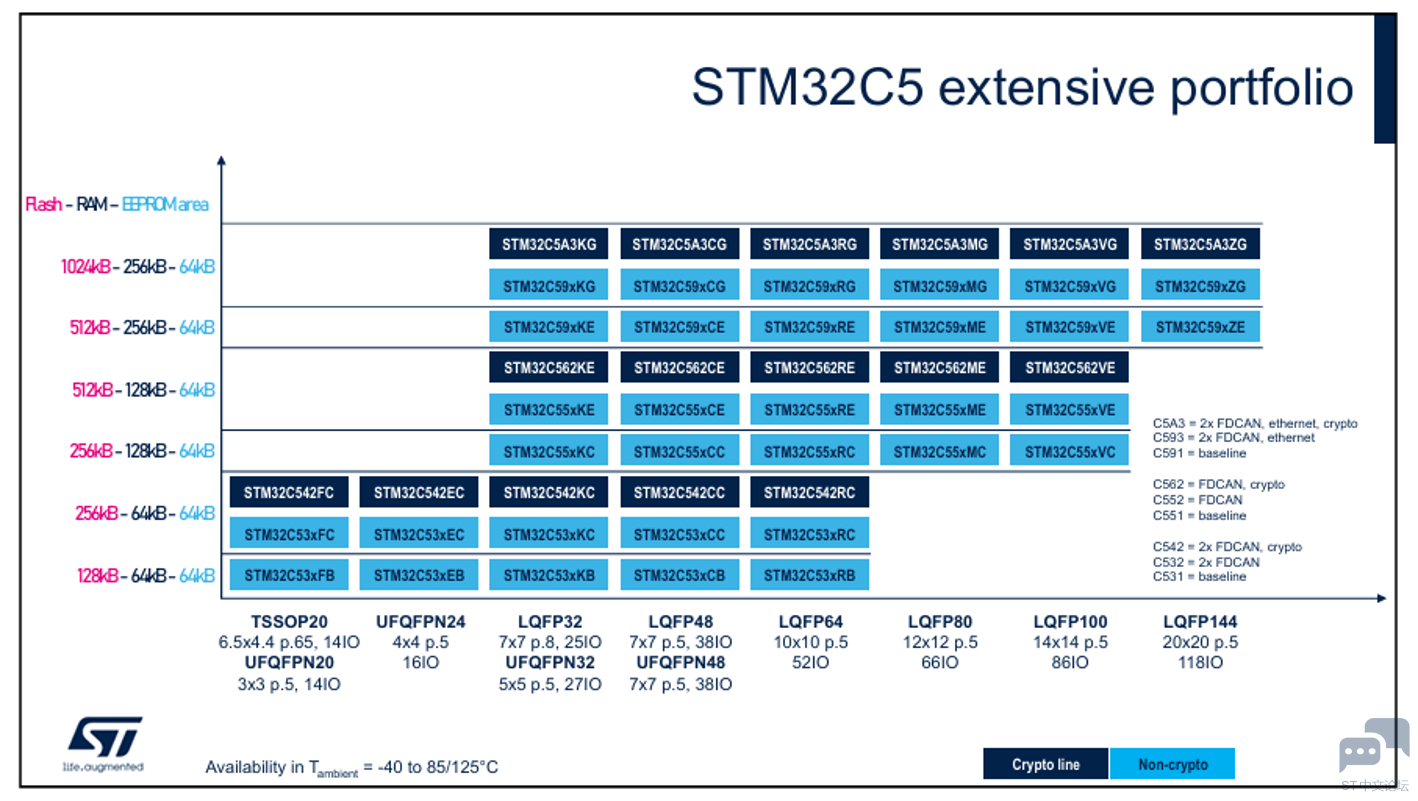

按存储资源可分为三组:

分组 子系列 Flash范围 SRAM
① C531 / C532 / C542 128~256 KB 64 KB
② C551 / C552 / C562 256~512 KB 128 KB
③ C591 / C593 / C5A3 512 KB~1 MB 256 KB


五、开发生态与工具链

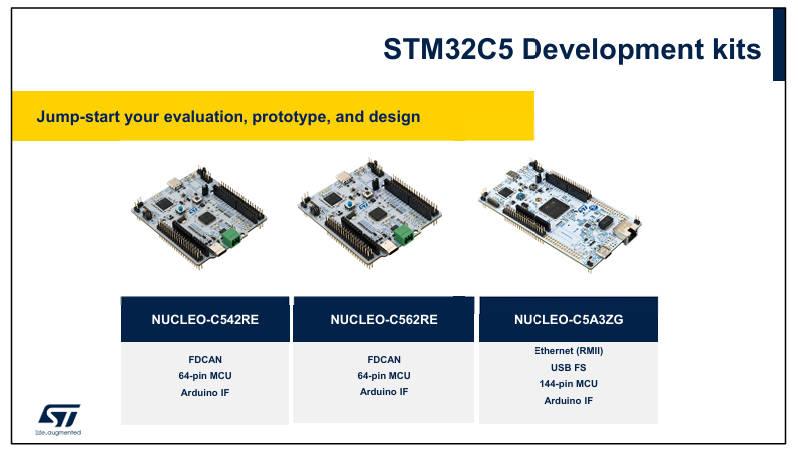

STM32C5配套了完整的开发生态。硬件方面提供三款Nucleo开发板:NUCLEO-C542RC和NUCLEO-C562RE为64引脚,支持CAN FD;NUCLEO-C5A3ZG为144引脚,支持Ethernet RMII和USB FS。

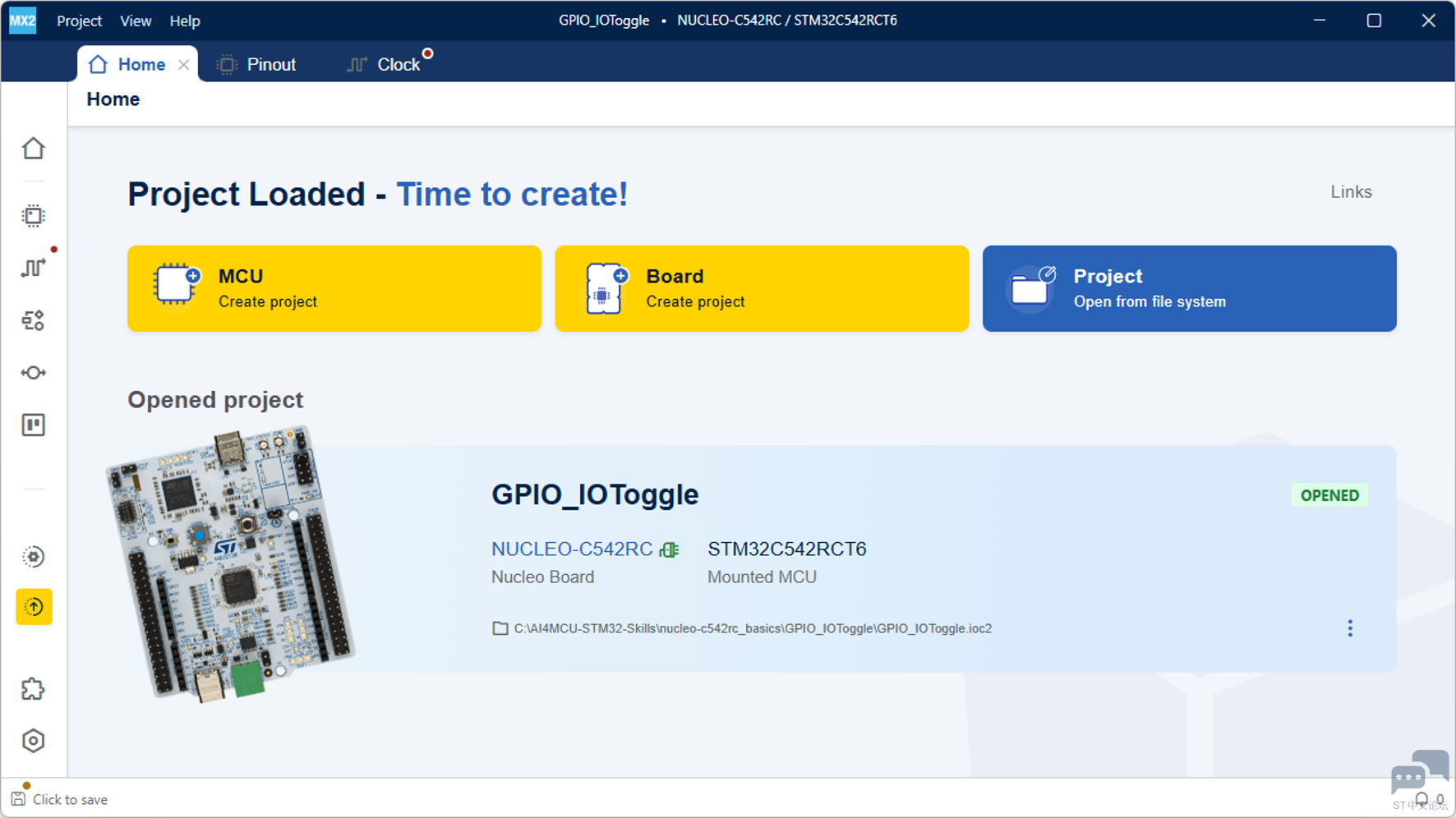

软件工具链的核心变化在于STM32CubeMX2。这是STM32CubeMX的全新迭代版本,仅支持STM32C5系列,与经典版CubeMX并存安装。CubeMX2新增了实时代码预览功能,配置引脚或外设时右侧同步显示生成的代码片段,修改参数立刻能看到代码变化,无需先生成整个工程。工程输出方面,CubeMX2原生支持CMake格式,可直接在VS Code中打开、编译和烧录。

配合CubeMX2的还有STM32CubeC5软件包(包含HAL2、LL、参考例程和中间件)和STM32CubeProgrammer烧写工具。下一篇将详细介绍STM32CubeMX2的安装与使用,并以NUCLEO-C542RC为例完成第一个闪灯实验。


六、总结

STM32C5以Cortex-M33内核、144MHz主频和593 CoreMark,将现代MCU性能带入入门级成本区间。存储从128 KB到1 MB Flash,封装从20引脚到144引脚,覆盖智能家居、工厂自动化和消费娱乐等广泛的主流应用场景。外设资源按型号区分,选型时需逐项核对。STM32CubeMX2与HAL2构成的新一代开发生态,为后续开发提供了更现代化的工具支持。
