【国外项目分享】STM32L0 Watch（上） >>
6 H) \/ D' F0 @2 Y4 x% B
4 p$ k  Q- C9 T-----安装表带
7 [% T: k& Y  p1 Z/ F

$ }  B* v; @. H6 q

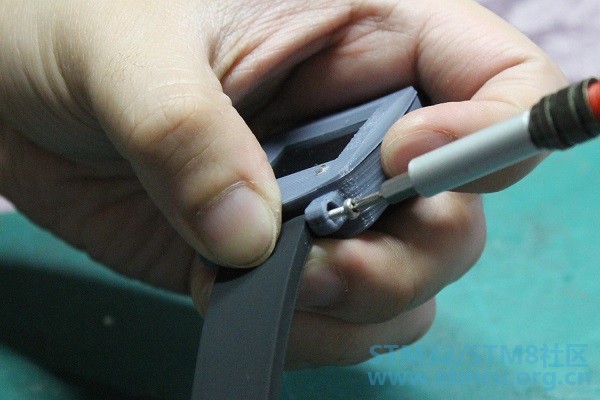

使用M2x12帽头螺丝将肩带固定在阀体上。总共有四个。
# V, L  [+ A. I4 h7 T

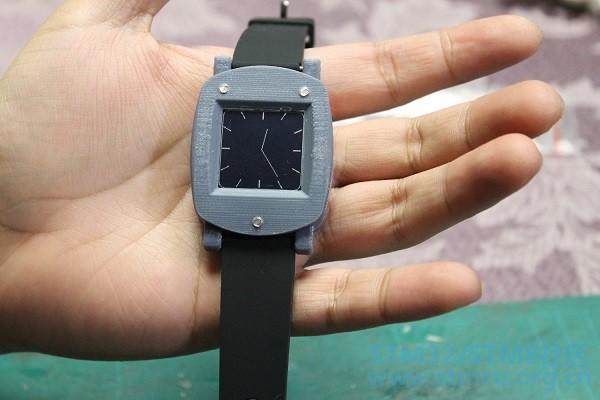

4 C( S' Y$ k; J5 L9 f3 i完成了!
* z6 w, u( F/ Q) e9 w: z8 D: s* r

  G, O" h* R4 u! e4 w1 K6 W- U  G* T
2 W- u1 v: T( v- Q, H$ a5 t

更新3D文件

  f9 J8 t3 B( ~* V8 z) Q

我不小心上传了背面的以前的图片。应该在PCB上有这么细的切口，但现在以及修改好了

打印部分

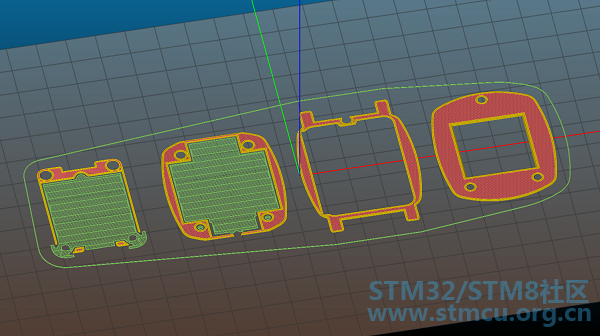

" \& l5 L- K! X( }+ M' e我是这样打印手表零件的，我用Slic3r切片。

除了最左边的部分(LCD支持)，上面的所有内容都以0.025 mm的层高打印。初始层高度为0.1 mm。液晶显示器支持打印标准0.2毫米的初始和层高。

所有的零件都是100%填充印刷的。把它设置在下面，因为每一层都很薄，所以会有空隙。这可能可以通过增加周长的数量来弥补(目前设置为2)。

我支持材料生成，只有左边的两个部分需要支持。我还必须取消“不支持桥梁”设置。无论如何，即使不使用Slic3r的Prusa版本，支持材料删除也很容易。

6 F+ N) Z, L5 v/ E% F7 x: c0 Z5 k

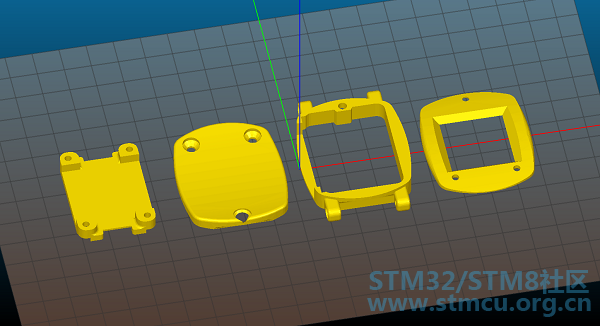

下面是支撑材料的样子。

内部
7 X( D) X" R$ p1 T* P
最后花时间拍了一张内部的照片。下面有很多照片!

, s- z# ^% u1 j; p* q  X

9 Z! z; M, ^! Z; {3 g/ @* m; N. T. c: d

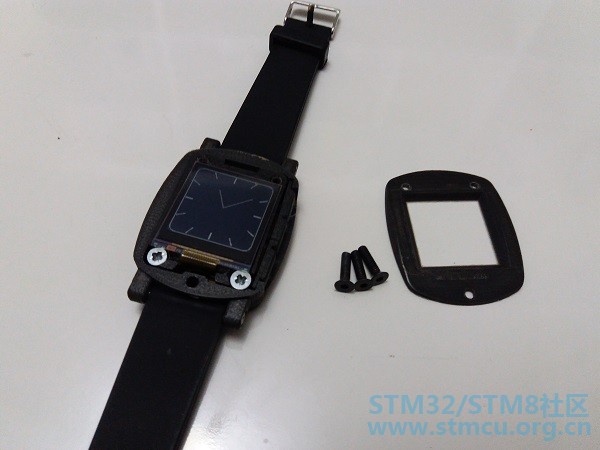

上盖脱落。表盘用M3x12沉头螺钉固定在一起，这种黑色调和得很好，下面会有更多的照片展示。

! j4 o0 ^" V2 R0 ?

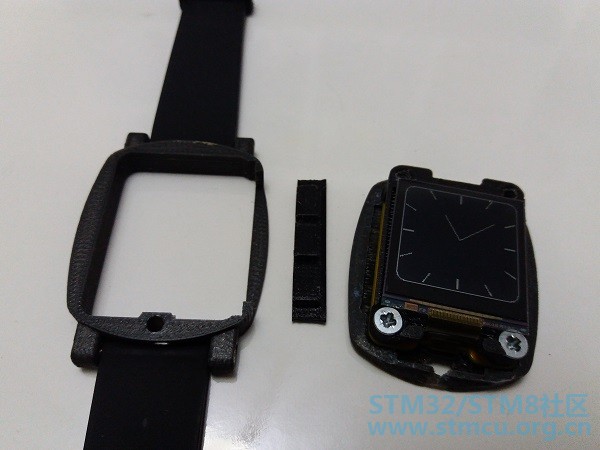

+ ~+ h2 \2 @/ R' \( {0 W! Z9 e( H仔细观察手表的机身、按钮和表盘。按钮部分采用TPE打印。
, }5 A- Q8 |# J: g  p

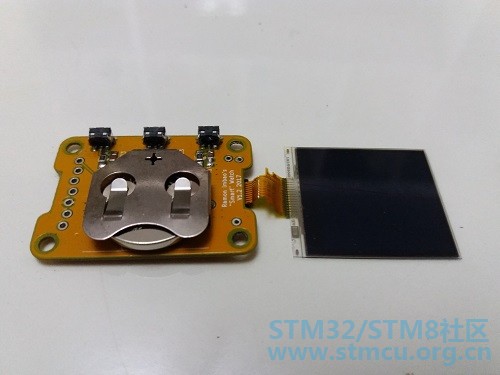

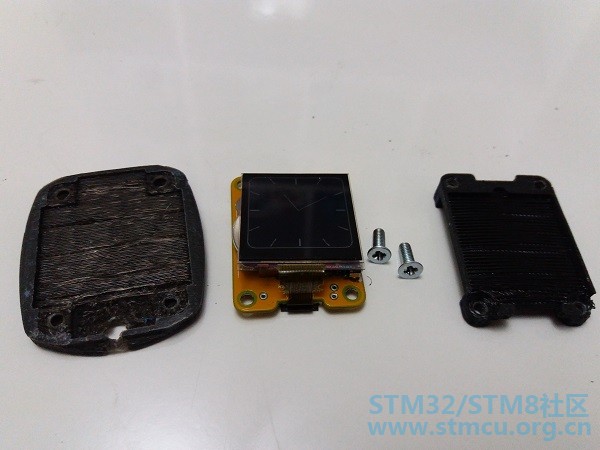

# ]- d/ C0 ^" K4 Y  U% K+ p3 r仔细看看底部的部分，PCB组件，和LCD支持。PCB两边的两个都是正反印刷的，所以你可以看到桥接。而且，你可以看到我到处使用沉头螺钉。
8 ?" ~* a5 t7 D5 e
PCB制作时注意:这些是来自SeeedStudio的0.8 mm厚的PCB。

* L* t: u, N% f  u8 a9 @& I- h

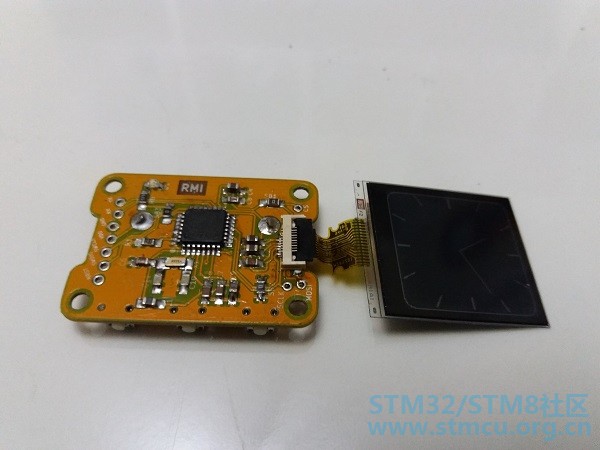

仔细看看PCB。我使用了“初学者友好”0805部分。最困难的部分是液晶连接器，因为它有0.5毫米的引脚间距。使用大量焊剂和干净的细烙铁。

仔细看看下面。只有6个被动，和3个按钮的SMD工作。你可以看到液晶显示器的FPC连接器弯曲了，但它一个月前就这个样子了。
: i' H0 F( n0 \* L& i9 F
目前，我认为硬件已经完成。我想把手表印在透明树脂上，这样人们就能看到手表的内部构造。黑色仍然是最性感的。
6 q( O% y# F! U9 l8 Y
5 Z8 v1 X* K5 B4 N9 R: Q我的文件和代码都有点乱。现在的代码中有一些FreeRTOS的东西，但是我已经注释掉了主线程创建部分。这类事情不需要FreeRTOS吗?对我来说，这仍然是一次很好的学习经历。
' s' r% m$ i# x1 K7 T+ |
: [; [0 ^2 B# t8 H7 O我去掉了秒针以减少功耗。测量显示，大部分时间它在0.31 mA左右，电池寿命也会增加1个月左右。我仍然需要通读并尝试理解STM32L0的低功耗模式。我认为这太大了，考虑到我以2MHz的速度运行(应该是)低功耗运行模式，其余时间都处于低功耗睡眠模式。也许我还需要在睡眠模式下降低时钟速度?

" r% A" L$ v. g( o想实现一个数字钟面，但仍然需要实现字体(正在进行)。我特意选择了STM32L051版本，这样我就有更多的闪存可用。
1 a, l* U* V& C/ m
+ }4 i& n+ Z% [2 D& A5 ^& J步骤
' H) ^& ^  U* k# r; o
步骤1    3D打印部分

7 v- b% w+ @0 F+ {( ~, B8 d6 C/ N6 M             除了0.025(!!)毫米层高的黑色PLA按钮，我打印了所有东西。按钮是用黑色的TPE打印的。

步骤2    填充PCB

4 o6 \0 e4 s; G: k. d) q/ {            我开始使用FPC连接器，因为它是最难使用的，而且我没有热空气枪。
+ R, I7 {# {+ g+ f! f4 [
步骤3    插入LCD连接器

步骤4    将LCD支架固定在面板和背面，使用M3x8沉头螺钉来做这件事。然后将LCD放入支架内。
. X: Z+ F9 E* A
步骤5    将M3x12沉头螺钉插入底座，不要完全投入。确保它是平的。

8 V% R6 V* |* U+ v步骤6    将内体置于整个组件的顶部，确保间隙在按钮附近，而不是电池附近。

步骤7    把正面和螺丝所有东西在一起，拧紧，确保所有东西都尽可能地平整。
: x1 Y6 P! X3 v' i: Q0 E( k8 {% h
步骤8    放置表带和M2x12螺丝
