STM32F051C8T6 STM32CubeMX ADC-DMA-UART教程

[复制链接]
Paderboy 发布时间:2015-5-23 12:23
本帖最后由 Paderboy 于 2015-5-25 13:31 编辑
% s* {. Q0 L2 u' Z' a
( \& ?& j8 X2 v# u8 NSTM32CubeMX 非常火爆, 因为STM32CubeMX图形化对象编程简化了端口和时钟的设置,简化了繁琐提高整体编程效率。这个转变确实方便很多。。对于我这个新手来说,方便了不少。。。。(大神们,可以跳过这个教程。)0 }" ^& [5 g: {* k& o2 M7 |7 Q

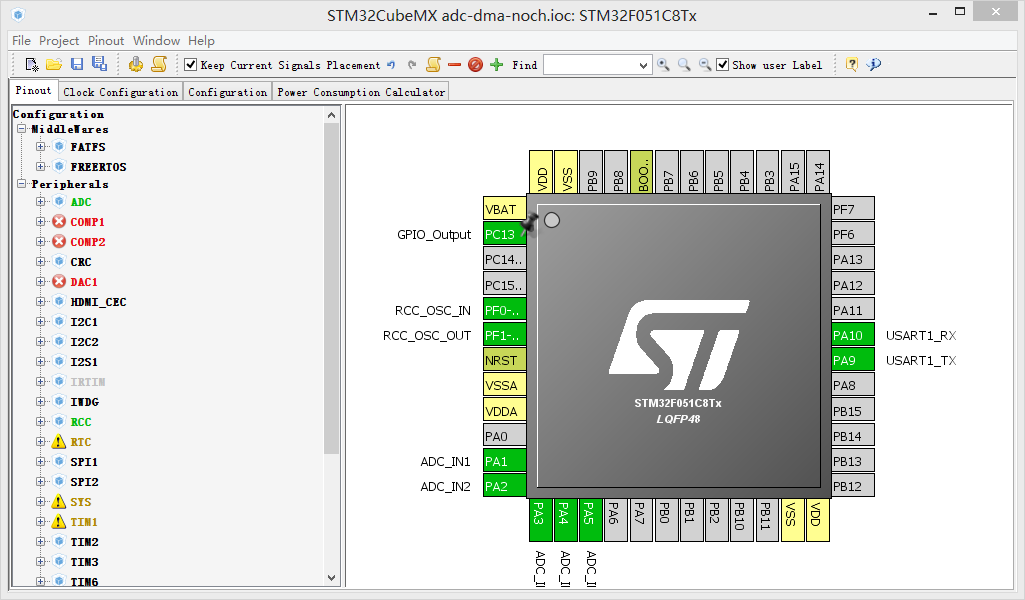

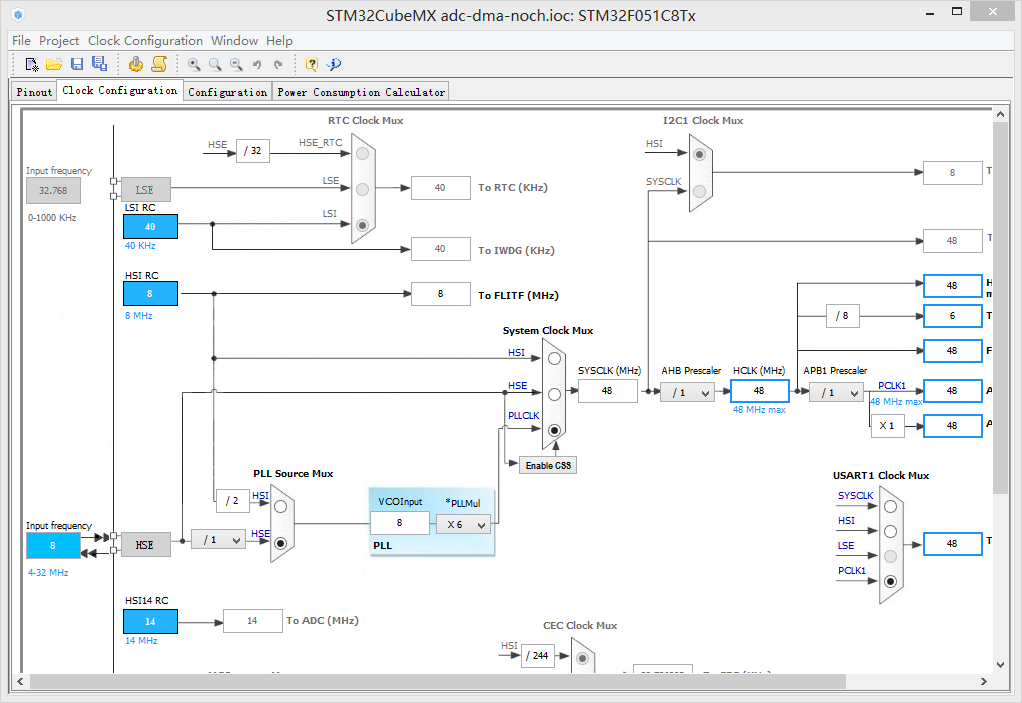

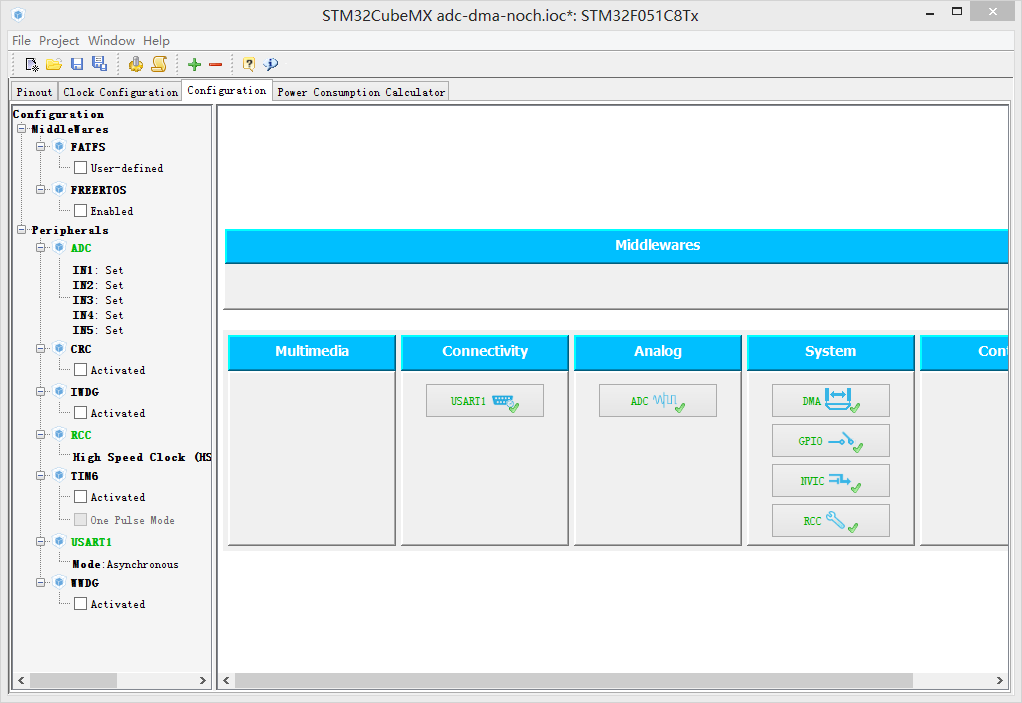

7 c5 J( z! c7 f$ k8 k+ D1。首先是,对时钟的设置,我的STM32F051C8T6 有外置的晶振8MHz 就使用了外部了。。(原因就不多说了); X5 D5 M# y4 l0 }9 q& i! z

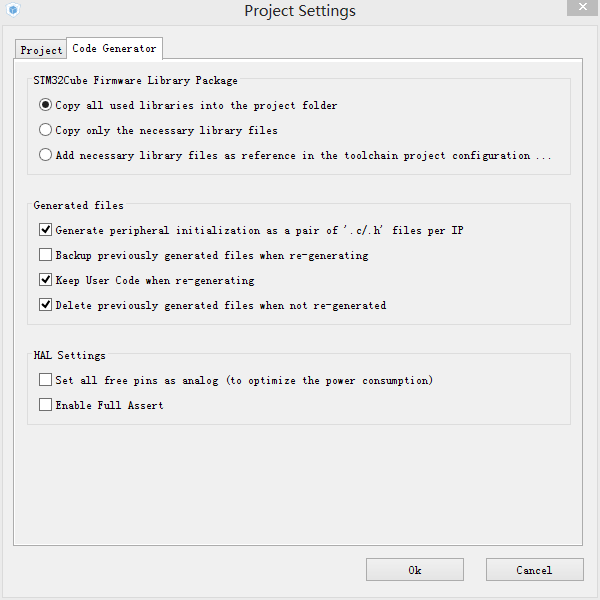

8 {9 L7 I8 ?1 Z( n* j, K# n2。 还有在工程设置输出里,把设置生成xxx.c 和 xxx.H 的选项打勾,这样生成的工程文件就包含 各个引脚和功能的详细配置,方便查看。。6 q  S, L& X( s4 c7 p" k

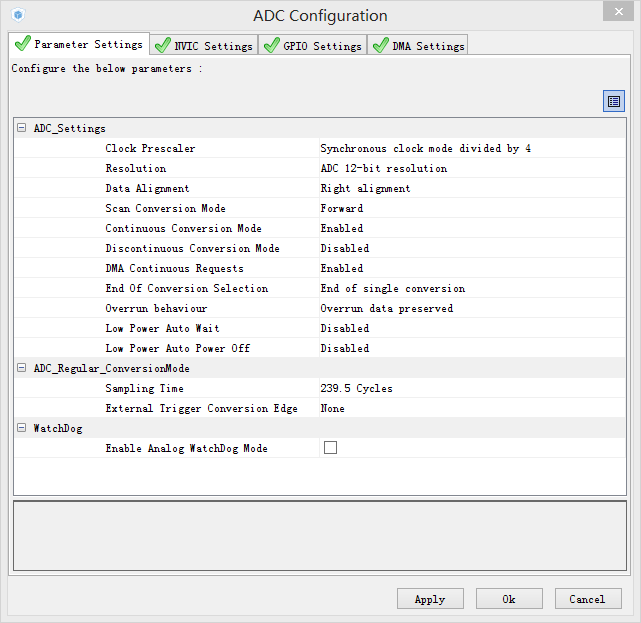

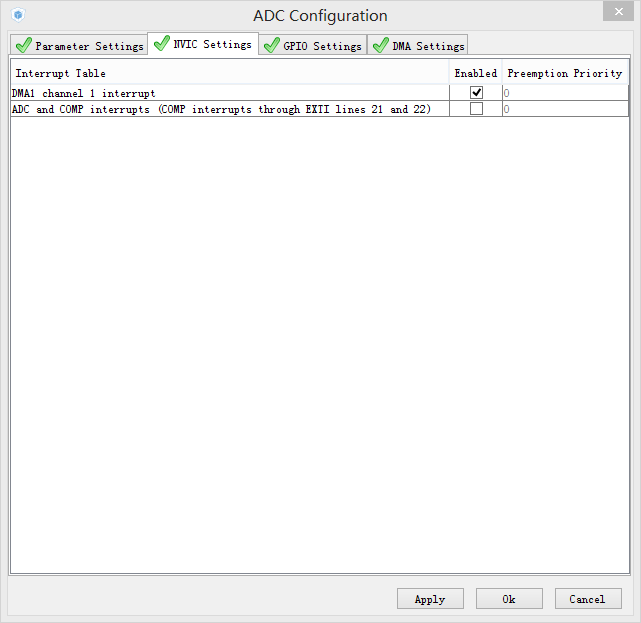

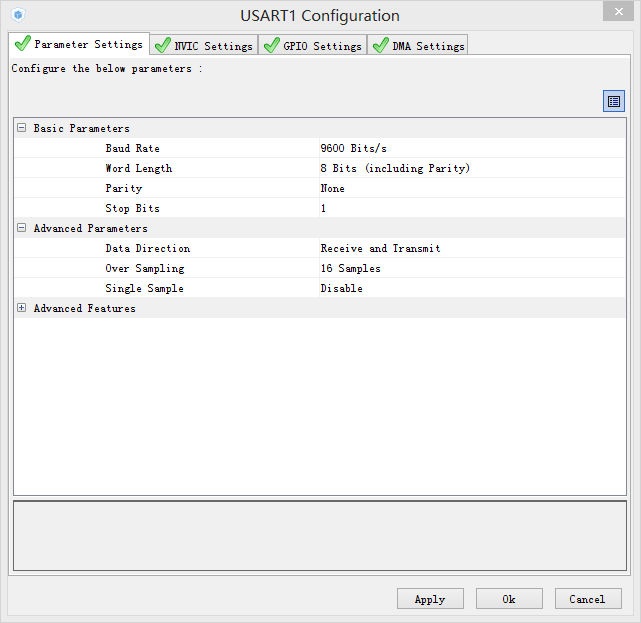

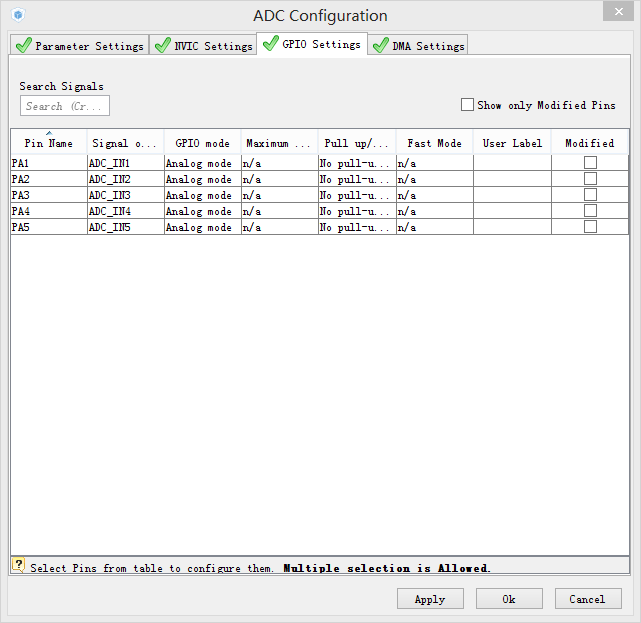

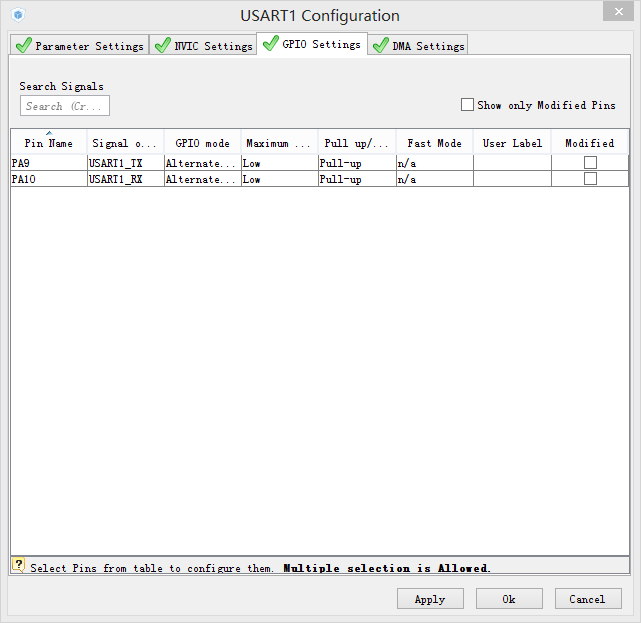

0 M* j5 c0 X7 R+ ^3。主要ADC的时钟配置:F051 的最大系统时钟是48MHz 但是ADC的时钟最大不能超过14Mhz 所以
- _" K& {1 O/ o! O      hadc.Init.ClockPrescaler = ADC_CLOCK_SYNC_PCLK_DIV4; 用是4分频/48=12Mhz) K6 A% E5 ~7 h, l& E0 y
      先定义一个接收转换需要的32位变量存储DMA 转换的结果 uint32_t uhADCxConvertedValue[X]; X 是你开通的通道数量5 Q# q9 v) Z; E4 {) c; v: e
      以下是要注意的地方。
) _% b/ h3 U0 I' q$ T      hadc.Init.ContinuousConvMode = ENABLE;
4 D/ ]* W2 m- D5 ~6 @      hadc.Init.DMAContinuousRequests = ENABLE;; s$ l5 q& E$ B0 E7 n
      还有就是开启DMA hdma_adc.Init.Mode = DMA_CIRCULAR; 开启就可以连续工作。。3 e% w, i; e0 C8 U4 A6 a9 u
      这2个也同时开启,这样 就可以运用HAL_ADC_Start_DMA(&hadc, (uint32_t*)&uhADCxConvertedValue, X); 是你开通的通道数量
1 K+ A+ ~! F2 j' }. u" U+ l; l( i
5 h7 X5 {( _+ w, G$ @" v7 d- E      别的就不多说了。。附件里有工程源文件。。
& ~/ f% L6 ]9 @; ^( O: R7 L$ a7 `$ Z0 F0 C7 w

adc-dma-noch.rar

下载

6.35 MB, 下载次数: 1995

赞 收藏 8 评论17 发布时间:2015-5-23 12:23

举报

17个回答
luscu 回答时间:2016-1-20 15:39:55

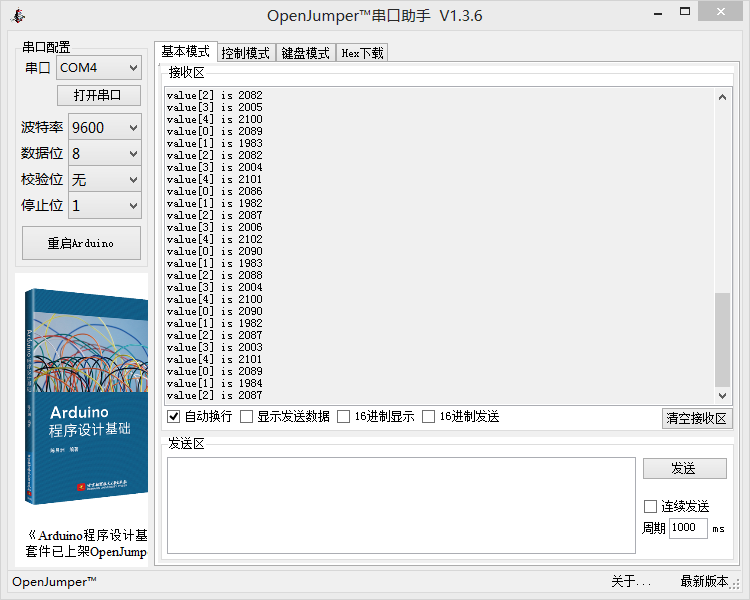

谢谢楼主发表的学习心得,我的板是072,根据评估应该是可以按照你的方法一样的设置。但是我发现了一个现象: 串口发出来的数据不正确,发出来的5个电压值,都是最后那个通道电压,并不是5个不同的电压值(因为我5个端口的电压是不一样的);是否是那里没设置好或者错了?    貌似楼主的5个电压值也是一样的电压值,
Paderboy 回答时间:2015-5-24 09:26:35
夏明smile 发表于 2015-5-24 09:13
3 w. `$ I$ f1 A9 P) g3 P' y( `1 W图形化编程
! R; Z4 L0 p  W: b+ w
多玩,就会了。。。大家一起学习
dark_ness 回答时间:2018-5-10 00:54:08
参考您的代码后,我自己的代码也跑起来了。$ y' t0 T4 F* s. ]; M- z/ _
感谢分享。。
% \  q# s* T( b( C
zhangdaijin 回答时间:2015-5-23 23:13:47
谢谢分享
你好我好大家好! 回答时间:2015-5-24 00:17:58
挺好用的一款软件
夏明smile 回答时间:2015-5-24 09:13:08
图形化编程
快乐小马达 回答时间:2015-5-29 17:04:13
记号,才开始学习STM32
Sean 回答时间:2015-5-29 20:52:39
谢谢分享,mark
luscu 回答时间:2016-1-20 15:43:46
有人可以帮助一下我吗?
Paderboy 回答时间:2016-1-20 17:32:49
能看下你的设置吗?最好能把,代码一起发上来看看
stevenli 回答时间:2018-3-24 20:38:49
good example, thanks
pusiyu-167815 回答时间:2018-4-7 13:58:26
谢谢
# B' }' y0 B% K7 ?  n- ~/ X/ \5 O9 r/ E6 n! j$ g5 e+ t
Luke-422569 回答时间:2018-5-23 16:53:05
thanks
Luke-422569 回答时间:2018-5-23 17:08:28
thanks
