设计了一款STM32F030F4P6的核心板开发板,不知道值得打样?

[复制链接]
yceast 发布时间:2015-12-21 10:04
赞 收藏 评论30 发布时间:2015-12-21 10:04
30个回答
yceast 回答时间:2015-12-22 14:02:14
哭晕在厕所
逍遥李 回答时间:2015-12-22 15:23:14
yceast 发表于 2015-12-21 12:35& o! d/ J  D4 d
排针我查了 网上有  只是没有配套的带端子的杜邦线  1.27的杜邦线可以直接焊上 ...

0 K' |, a' q4 B  f$ J那楼主你这想法就有点奇特了,2.54的不用何必
shaoziyang 回答时间:2015-12-23 10:03:27
1.27mm做到产品上可以,做实验不好,比较容易坏。
风之力-395256 回答时间:2015-12-23 12:10:11
本帖最后由 风之力-395256 于 2015-12-23 12:13 编辑 ) s/ f9 v0 |+ I  v' R9 [
! x6 u' h6 y  K- ?
我的看法是你这个最多只能算最小版,或者转接板:
5 K3 o9 Y0 y1 U/ k- V% n) i1 Z: m3 _* T5 E7 S) Y
1. 插针用标准的2.54,1.27太小众,不好用,2.54可以插在面包板上,方便。
/ L; a0 D0 V! X4 [9 K2 o2. 5.0->3.3的LDO必须要,3.3V的电源,呵呵,有USB的5V方便?  L' q. F' N5 e: {- p6 C. Y
3. 3.3、GND最好留2组,方便外接LCD等。! e7 v6 r# I; r
4. Boot0直接关掉我觉得没问题,RAM调试很少用,至少我很少用,以这个片子的价格,不在乎那点烧写次数。
3 f" A4 f; _. v+ k: O: o5. 串口什么的不需要单独引出,要用的直接插针插上去即可,节省板上空间,宁可多一对对外的电源。  C9 P/ X) t  Z# }
6. 用户按键什么的省了吧,改成RST按键更实用,像IAR什么的是不能设置默认下载后复位板子的,没有RST怎么用?
6 f4 Q! E- T  [3 u) b7. ADC的电源加滤波之后直接接到电源上,不要引出来,引出来只是麻烦用户而已。
2 v: M5 A% }( o! L6 @
5 D( T; Z9 T; U- Q0 }  J! {. x. }' I6 z目前就想到这么多。
yceast 回答时间:2016-1-6 15:14:01
风之力-395256 发表于 2015-12-23 12:10
, b/ S2 e. a: y/ r1 f( P我的看法是你这个最多只能算最小版,或者转接板:7 A# {7 C" e% Y5 r4 X9 _5 }

: |4 P- P- X% @1. 插针用标准的2.54,1.27太小众,不好用,2.54可以插 ...

, S( K& r5 ?; }! M* u谢谢您的建议 受益匪浅
zhangjian666 回答时间:2016-1-8 16:54:38
zcl201207 回答时间:2016-1-8 22:23:49
接线可能不太方便吧
yceast 回答时间:2016-1-15 15:39:20
zcl201207 发表于 2016-1-8 22:23$ U. C1 C  C" @# g0 L
接线可能不太方便吧

6 y3 A+ N5 t, V) A# h1 z已经做了  确实不太方便
Dylan疾风闪电 回答时间:2016-1-15 15:52:34
秀下焊好的成品,看看。
yceast 回答时间:2016-1-27 13:07:00
Dylan疾风闪电 发表于 2016-1-15 15:52, {$ l+ s2 [! o9 L6 o# _# Y% }7 m7 Q
秀下焊好的成品,看看。

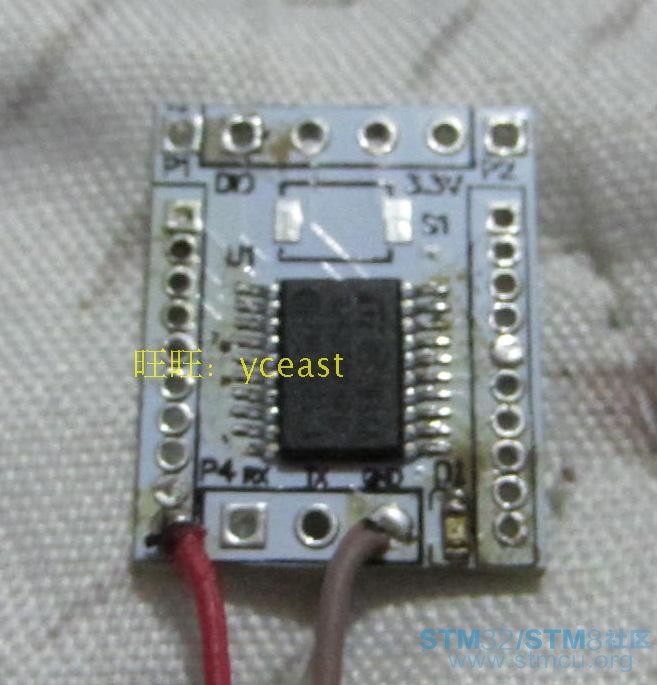

1 \' I* N* j' Y+ g# v, z! }, A 12222222222222222222222222.jpg 7 ^: ?8 B7 k$ n7 t3 \$ m$ q2 u& u
Tcreat 回答时间:2016-1-27 13:18:53
没有一点实用性     需要我可有送你一块
Dylan疾风闪电 回答时间:2016-1-27 18:59:31
$ b/ h# X2 |9 ~. s, J; c
蛮小巧的。* I3 }: [# s" d. Q; @+ L, P* s
可以考虑用于转接板。
网络孤客 回答时间:2018-8-12 17:55:45
板子不错,主要是1.27的引脚间距太密,而且不方便用在其他地方。
xmstudio 回答时间:2019-5-4 11:29:26
我觉得你的按钮接得不好,不知道为什么你要把按钮接在SWCLK上,放个Reset按钮或者高电平有效接在PA0上作为WKUP都是不错的选择
maxtch 回答时间:2020-5-7 21:29:41
1.27 用起来其实不方便;2.54 脚距可以兼容杜邦线和面包板,更合适快速开发。如果有这个能力的话,建议再额外加一片 STM32F042F6P6 进去作为 CMSIS-DAP SWD 调试器 + USB 转串口,同时取消掉独立的串口和 SWD 排针。(串口和 SWD 都直接板载集成了,不用外接了。)
