今年7月底首次接触的STM32系列，搭环境，调试串口输出"Hello World"，遇到了好些个问题，都一一解决了。
期间出差了一周，回来把目前在做的NB项目串口部分调试完成了，接下来开始做低功耗了。
6 s' t- w- p8 j9 K6 g看了许多前人留下的经验，结合自己的工程；

1.   /* Initialize all configured peripherals */

2.   MX_GPIO_Init();
   $ V) W3 }* r+ G* A& i: U! H
3.   MX_LPUART1_UART_Init();

4.   MX_TIM2_Init();
   6 d/ G, k5 d! m. D) K+ L7 s
5.   MX_TIM21_Init();
   1 Y" X0 Q- |8 i5 p# ?. X
6.   MX_TIM22_Init();
   2 N( e) X4 D2 u' i
7.   /* USER CODE BEGIN 2 */

8.         __HAL_UART_ENABLE_IT(&hlpuart1,UART_IT_RXNE);

9.         __HAL_TIM_ENABLE_IT(&htim2,TIM_IT_UPDATE);
   / }. _. d( q  S/ ]7 U
10. //        __TS2115M_NB_Init_();                //NB模块初始化入网

11.
    & U* ~- I" z: e% D
12.   /* USER CODE END 2 */
    . l+ b1 B" p6 z2 G0 T
13.

14.   /* Infinite loop */

15.   /* USER CODE BEGIN WHILE */
    ) N5 c; v$ r- T2 P, i% s" _
16.   while (1)

17.   {
    3 r; h4 a, I& ^6 R3 `6 c
18.

19.   /* USER CODE END WHILE */
    1 w$ {% C0 U2 A  R2 Z8 D
20.

21.   /* USER CODE BEGIN 3 */

22.                 if(Menci_Exti){
    % ]$ d0 G. o- o' ?; r# Y
23.                         Menci_Exti = 0;
    . R( n2 V9 r4 a, b( r# `5 b- R: R
24.                         HAL_UART_MspInit(&hlpuart1);

25.                         HAL_UART_Transmit_IT(&hlpuart1,"Wake Up From StopMode",21);

26.                         HAL_Delay(20);

27.                         Clear_Mcu_Rec();
    . T1 g2 T# T5 W2 b5 _) D4 P
28.                         HAL_Delay(5000);
    ) h. ]) k7 Y* U) j
29.                         HAL_UART_Transmit_IT(&hlpuart1,"Enter StopMode",14);
    , h0 t6 ^0 H+ d/ M% B* D
30.                         HAL_Delay(20);

31.                         /**************************进入停机模式***************************/

32.                         HAL_UART_MspDeInit(&hlpuart1);                //关闭串口时钟，复位串口引脚

33.                         HAL_PWR_EnterSTOPMode(PWR_LOWPOWERREGULATOR_ON,PWR_SLEEPENTRY_WFI);
    1 G" i" P- W- d) m8 x7 k& }
34.                 }
    ) e8 A* Z7 {. d0 x3 l
35.                 if(lpuart_time_over){
    4 c! X- e5 A# i$ c5 Z% P& N
36.                         if((lpuart_buf[0] == 'A')&&(lpuart_buf[1] == 'B')){
    / r4 i, M2 e: ]1 R5 m: V
37.                                 HAL_UART_Transmit_IT(&hlpuart1,"Enter StopMode",15);

38.                                 HAL_Delay(20);

39.                                 HAL_PWR_EnterSTOPMode(PWR_MAINREGULATOR_ON,PWR_SLEEPENTRY_WFI);

40.                         }
    ) j! p" C) x: F$ w/ T$ \& M" T
41.                         else{

42.                                 HAL_UART_Transmit_IT(&hlpuart1,lpuart_buf,lpuart_buf_len);

43.                                 HAL_Delay(20);

44.                         }

45.                         Clear_Mcu_Rec();

46.                 }
    ; J$ ^2 i' Q/ a$ D$ \5 U% I) H
47.   }
    5 m7 _" H. V9 m0 P
48.   /* USER CODE END 3 */
    9 }% }4 ~# v+ s3 b/ X- l

复制代码

1. static void MX_GPIO_Init(void)
   * o; e5 t1 h( @  {1 c0 {! G3 ]
2. {

3.

4.   GPIO_InitTypeDef GPIO_InitStruct;
   % s+ b: j, Y% P, M
5.
   * [  I9 S5 r1 A* D# @2 Z5 P
6.   /* GPIO Ports Clock Enable */
   9 T5 j' R6 w6 l) p7 t/ }
7.   __HAL_RCC_GPIOB_CLK_ENABLE();

8.   /*Configure GPIO pin : PB14 */
   + G! x% e" t) W" S
9.   GPIO_InitStruct.Pin = GPIO_PIN_14;

10.   GPIO_InitStruct.Mode = GPIO_MODE_IT_RISING;

11.   GPIO_InitStruct.Pull = GPIO_NOPULL;

12.   HAL_GPIO_Init(GPIOB, &GPIO_InitStruct);
    # A# Z0 u3 c4 r) n: r
13.   /* EXTI interrupt init*/

14.   HAL_NVIC_SetPriority(EXTI4_15_IRQn, 0, 0);

15.   HAL_NVIC_EnableIRQ(EXTI4_15_IRQn);
    0 ~! f2 }8 c4 n0 g& R  a$ S5 j2 J
16.
    3 K- h5 U9 [+ h
17. }
    9 K0 E4 T* U/ D8 U6 l6 G( p* O

复制代码

以上是CubeMx生成代码，我以GPIOB_14作为外部中断引脚进行Stop模式的唤醒，程序能顺利进入Stop模式及成功唤醒。但是Stop模式下的电流高达22uA，与预期不大相符。看了网上许多帖子及自己的实践，发现问题出在好多人都讲到的IO端口设置上面，改动如下

1. static void MX_GPIO_Init(void)
   # ~( M: P% S8 y" j. U
2. {

3.
   5 H0 e( i8 B/ z; d6 X9 }
4.   GPIO_InitTypeDef GPIO_InitStruct;
   # u. Q4 T, y0 M8 y
5.

6.   /* GPIO Ports Clock Enable */
   8 e1 A# z# Y1 y1 u- T
7.   __HAL_RCC_GPIOA_CLK_ENABLE();

8.   __HAL_RCC_GPIOB_CLK_ENABLE();
     m! Y* M& y) e' {
9.   __HAL_RCC_GPIOC_CLK_ENABLE();

10.   __HAL_RCC_GPIOH_CLK_ENABLE();
    / M2 E! S6 a1 l0 o6 A/ }! @4 W
11.

12.         GPIOA->MODER = 0xFFFFFFFF;
    8 ]0 j/ ~7 a7 q
13.         GPIOC->MODER = 0xFFFFFFFF;
    7 R3 o" I8 w4 t# ^0 E  x
14.         GPIOH->MODER = 0xFFFFFFFF;

15.

16.   /*Configure GPIO pin : PB14 */

17.   GPIO_InitStruct.Pin = GPIO_PIN_14;
    9 u' F( T! N: s! V3 \% U4 I
18.   GPIO_InitStruct.Mode = GPIO_MODE_IT_RISING;

19.   GPIO_InitStruct.Pull = GPIO_NOPULL;
    7 k; K' u+ c& a, f8 L. }% r
20.   HAL_GPIO_Init(GPIOB, &GPIO_InitStruct);

21.

22.         __HAL_RCC_GPIOA_CLK_DISABLE();

23.         __HAL_RCC_GPIOC_CLK_DISABLE();
    7 u( W, G/ u1 U9 J
24.         __HAL_RCC_GPIOH_CLK_DISABLE();

25.

26.   /* EXTI interrupt init*/
    1 g, w( Z: [' \$ i8 X
27.   HAL_NVIC_SetPriority(EXTI4_15_IRQn, 0, 0);

28.   HAL_NVIC_EnableIRQ(EXTI4_15_IRQn);
    1 }, C0 F* C' M1 E6 v0 ~4 M7 v/ G) Q
29.

30. }
    5 R' N+ q( W/ p0 ]

复制代码

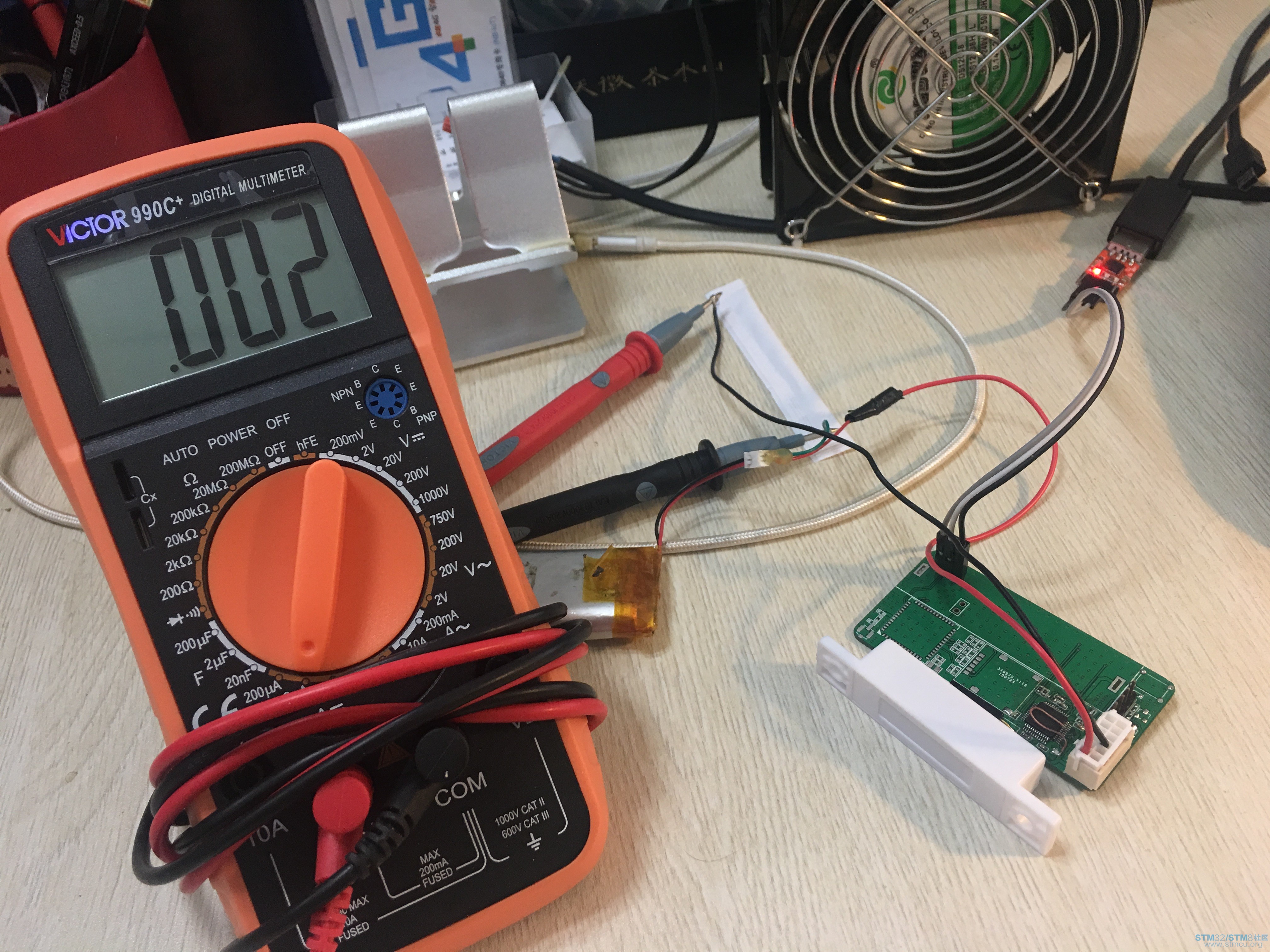

改动完成之后，电流顺利的下降到了，Stop模式下2.2uA，虽然离手册上的1uA还有距离，但是已接近预期的功耗了。下面附图：测试Stop模式电流时，为去除不必要的因素，我只焊接了Mcu进行调试的。
" Q2 p" \% Y: t' e. M

  O, ~) A6 @$ e  `( _' f6 p谢谢分享。。。

请问楼主能否把唤醒的部分也列出来呢

进入stop之前没有重新配置管脚?唤醒后没有重新配置sysclk?

butterflyspring 发表于 2018-8-28 15:22
进入stop之前没有重新配置管脚?唤醒后没有重新配置sysclk?

& I9 `. C. E5 c' s2 y我是在初始化的时候，把不用的io时钟都关闭了，io管脚设置成AIN。唤醒后，没有重新配置时钟，发现也能正常走程序，所以也没有重新配置

ap0405209 发表于 2018-8-28 10:51
请问楼主能否把唤醒的部分也列出来呢

2 l" C1 K/ C$ r6 s* j& s  ~IO配置代码，上面有。下面是中断代码

1. void EXTI4_15_IRQHandler(void)
   , g9 }4 @( k" i) T; ~
2. {
   0 e+ U- h$ s) |) ^; b- s' b( n! R1 ?
3.   /* USER CODE BEGIN EXTI4_15_IRQn 0 */
   & F" m/ K/ `2 m% ?; x8 O
4.         if(__HAL_GPIO_EXTI_GET_IT(GPIO_PIN_14) != RESET){
   9 o9 e5 w( x1 |! o% a0 [6 g
5.     __HAL_GPIO_EXTI_CLEAR_IT(GPIO_PIN_14);
   2 T: ?1 u( n/ c3 {
6.                 Menci_Exti = 1;
   & Q. J7 X) i/ W* j9 l
7.         }

8.   /* USER CODE END EXTI4_15_IRQn 0 */

9. //  HAL_GPIO_EXTI_IRQHandler(GPIO_PIN_14);
   2 g- i0 j* K/ o2 }  P& `0 O
10.   /* USER CODE BEGIN EXTI4_15_IRQn 1 */

11.

12.   /* USER CODE END EXTI4_15_IRQn 1 */

13. }

复制代码

我就设置了一个PB14的io上升沿中断，进入stop前 除了这个GPIOB 的 时钟没关闭外，其他外设都关闭，正常进入Stop模式后，给PB14一个高电平，Mcu就唤醒了

22uA大了吧

谢谢分享...

测试不严谨，还有串口连接着~~~~~~~~~~~

牛~~~~~~~~~~

DMM的准确度，够不够用。
