基于STM32L476 Nucleo和BU1924 RDS解码器控制的 LC72131收音机

描述

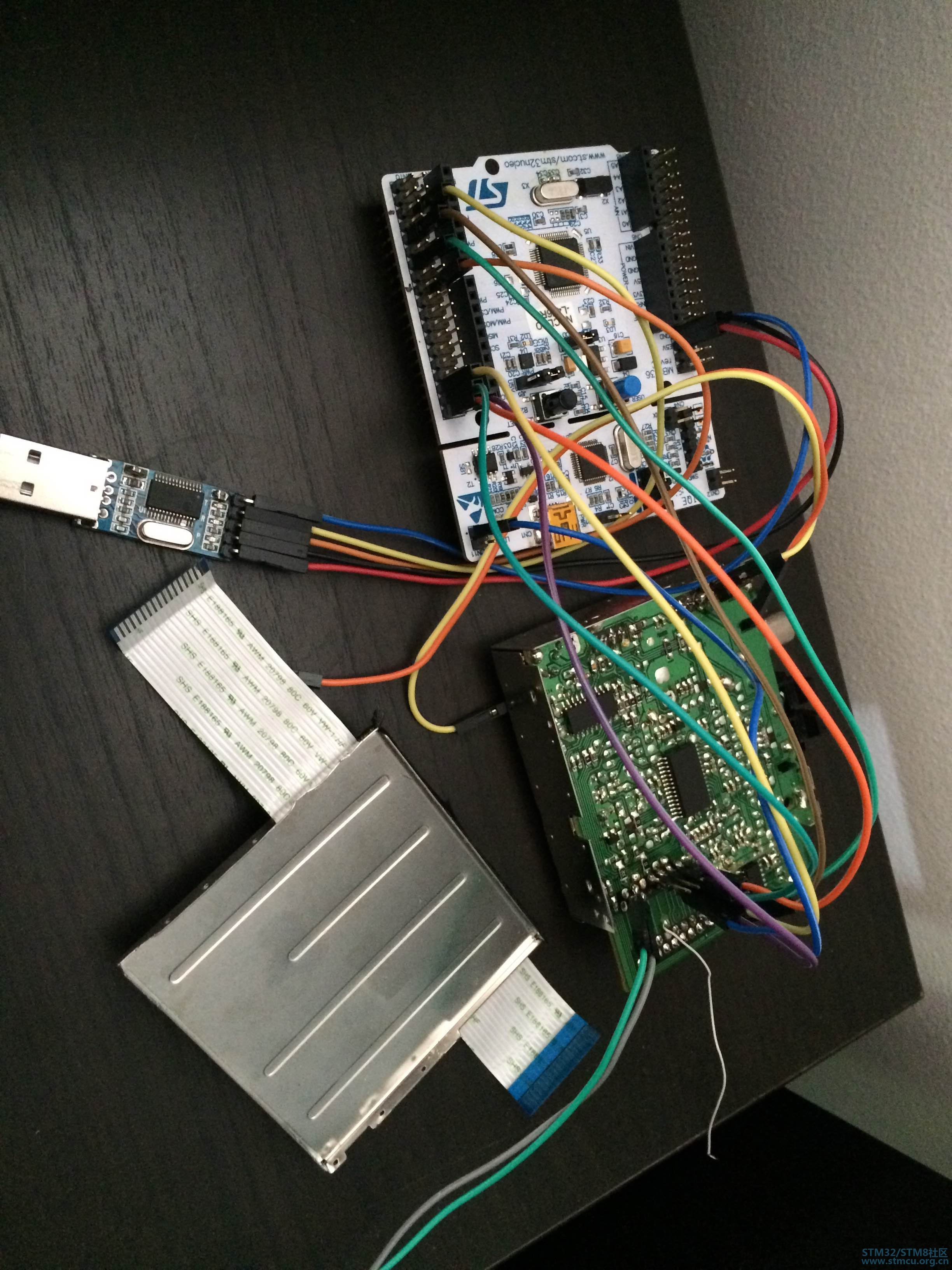

我将STM32L476连接到了一些不知名的FM/AM调谐器和Marantz喇叭。
不过调谐器坏了，修理后我需要做一些测试。

这是这段代码的作用:

-按下“User”按钮后，设置100khz的新频率(与LC72131 PLL通信)
-在从属模式下，使用STM32 SPI读取和解码来自BU1924的RDS数据流，用来提供基本信息、电台名称、广播文本等。

细节
STM于PLL连接:

PC9 - PLLSCK
PC8 - PLLDI
PC6 - PLLDO (当前未使用)
PC5 - PLLCE

STM与RDS连接:

PB13 ( SPI2 _ SCK ) - RDSCLK
PB15 ( SPI2 _ MOSI ) - RDSDAT

STM与PC连接

PA9 (UART1_TXD) - RDS解码数据和调试信息

具体代码请见GitHub
