STM32L4 CubeMX配置使用LL库输出MCO

ben2010 · 2019-07-02T07:35:45+00:00

使用HSE配置如下图 $ I- h5 @7 z) P' S' x * f X, p {- `- ` CubeMX生成代码下载运行后示波器测量不到时钟信号输出，当时就懵逼了' L; x! |/ ]/ U1 t1 ^ ) V" B9 L1 m3 N! \: a估计又是ST挖坑，看代码 ( n& y& y# \: D9 z& s& C7 V# B7 m ( D: A1 l9 m% e0 }0 R" L( eLL库输出MCO GPIO配置如下 w# J( X3 k8 E/ u5 A( H6 ? # ]) B6 `0 a& z4 I& K0 Y 0 b! z( @8 N6 L$ D看不出来问题，只好把HAL库代码翻出来看看, C# _# z9 T4 b8 B" i ) E3 R( R! y2 E% s/ v1 T$ LLL：( W2 C1 r) w d* K 3 E' @& U1 M$ E GPIO_InitStruct.Speed = LL_GPIO_SPEED_FREQ_LOW; u) W2 L: r& X3 q' U& ? / M. s; [, u3 j ' P/ ^8 U7 z' O5 R! Y 7 `9 j( E7 I3 N! B X* t HAL： / P+ r5 D( J* n' I GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_HIGH; 1 d1 t t; V7 C0 |5 x0 T6 L; H$ s: E + [' F: W( G( t, _看起来是speed配置问题引起的，更改LL库Speed设置 ' H* U* `, _7 Q- m GPIO_InitStruct.Speed = LL_GPIO_SPEED_FREQ_HIGH; 1 d; p" ?# H. r7 t; E . x' L9 _. ]$ V6 r$ R0 c' \ " P. A3 G& ^5 I$ z; o' g: e* C重新编译下载，MCO输出示波器就可以抓到波形了) w8 s" a4 y( C / v' v k% C* L! E( P. e" a$ f9 g' j8 d9 | 1 d5 M: m2 _( a+ W o PS: CubeMX看起来在LL库应用上还是不完善7 Z; `3 V( T2 Z/ `6 B4 ` 0 _: s' F: x' l$ ?8 X

[复制链接]

ben2010 发布时间：2019-7-2 15:35

技术帖
文章封面:	-
文章简介:	-

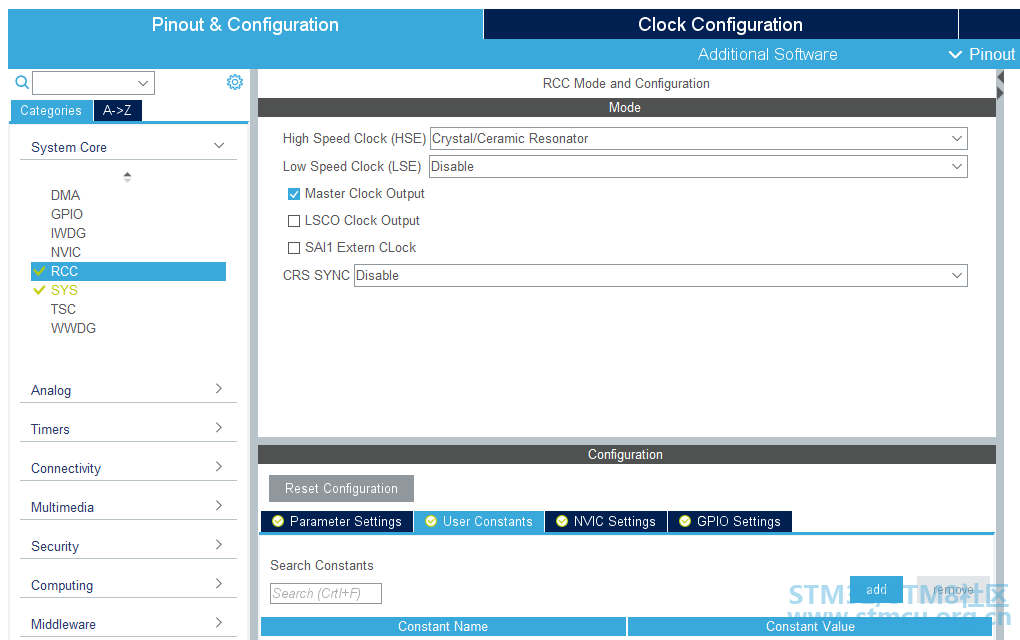

使用HSE配置如下图

CubeMX生成代码下载运行后示波器测量不到时钟信号输出，当时就懵逼了

估计又是ST挖坑，看代码

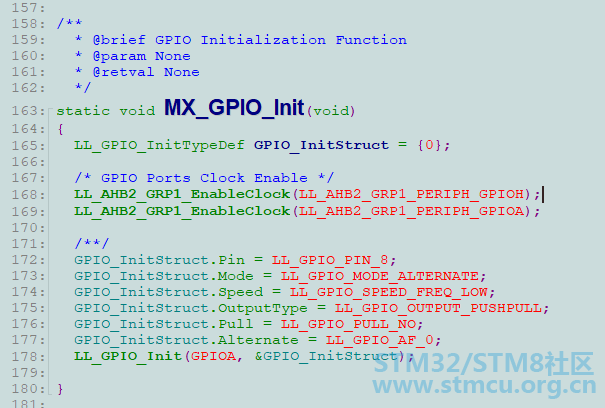

LL库输出MCO GPIO配置如下

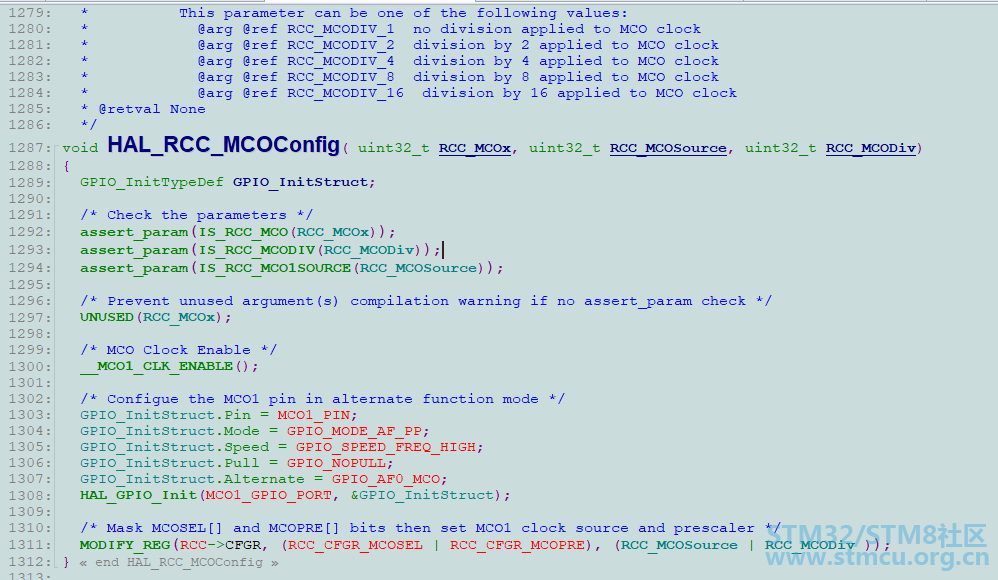

看不出来问题，只好把HAL库代码翻出来看看

LL：

  GPIO_InitStruct.Speed = LL_GPIO_SPEED_FREQ_LOW;

HAL：
  GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_HIGH;

看起来是speed配置问题引起的，更改LL库Speed设置
  GPIO_InitStruct.Speed = LL_GPIO_SPEED_FREQ_HIGH;

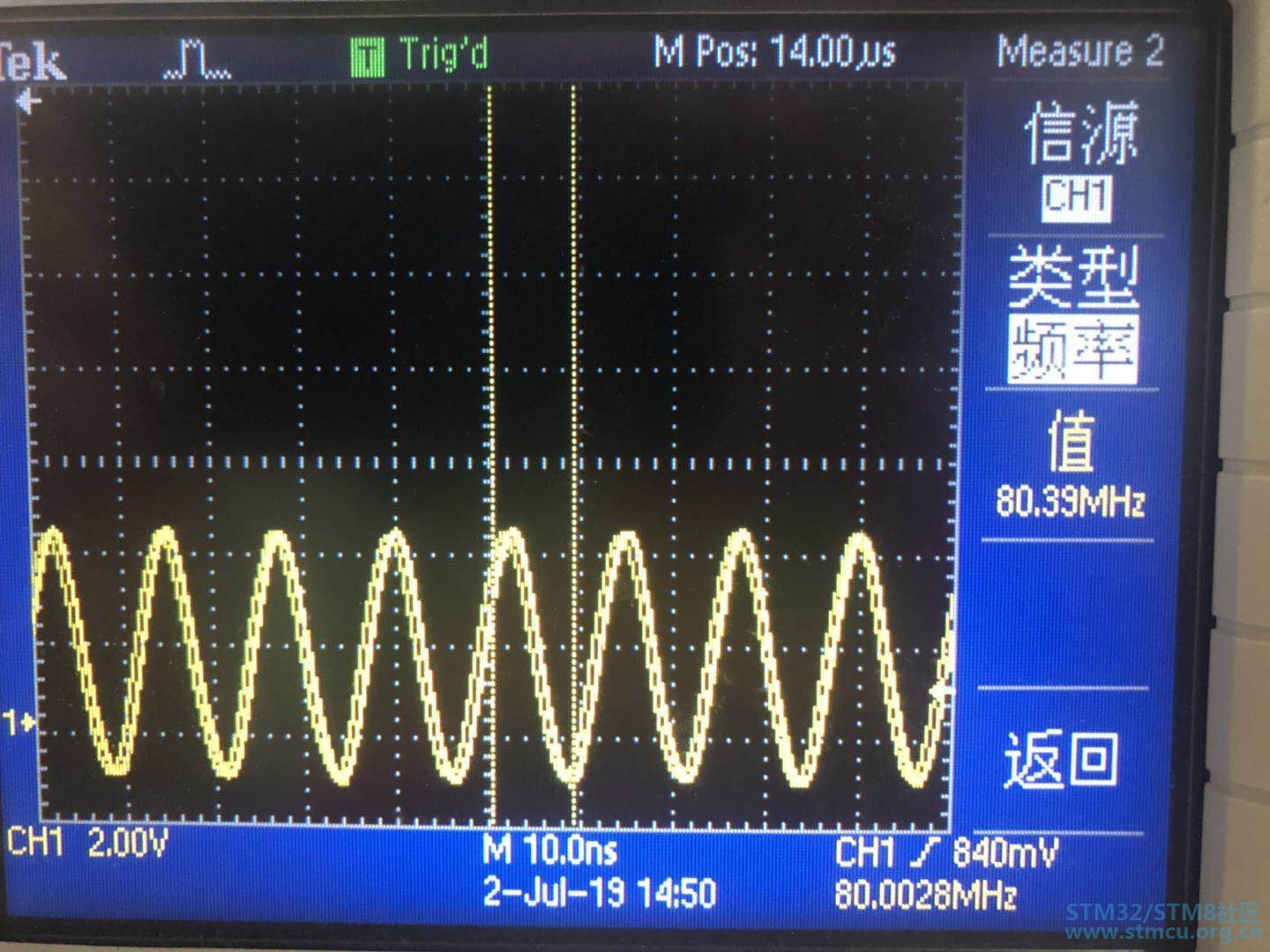

重新编译下载，MCO输出示波器就可以抓到波形了
