mmuuss586 发布时间:2019-7-29 17:27
赞 收藏 4 评论58 发布时间:2019-7-29 17:27
58个回答
mmuuss586 回答时间:2019-7-29 17:54:05

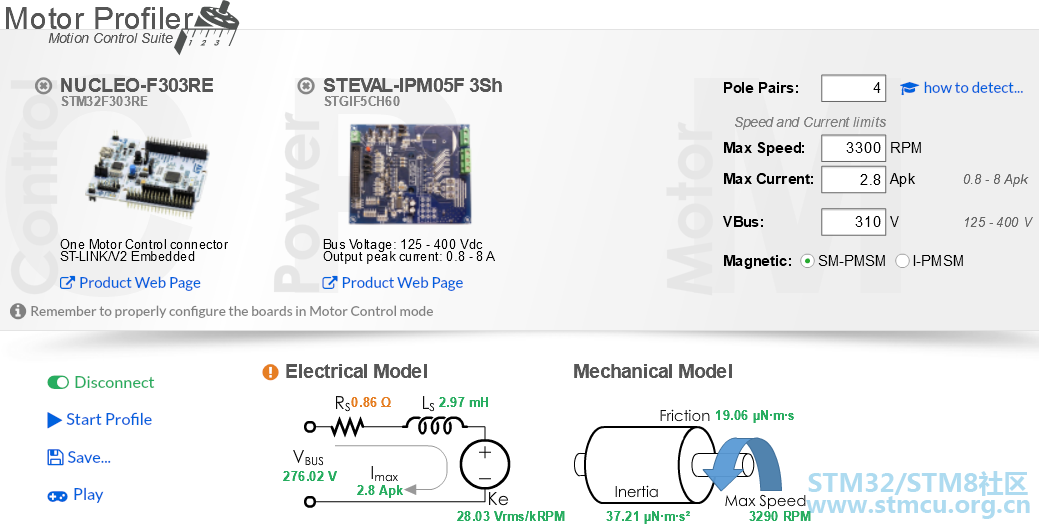

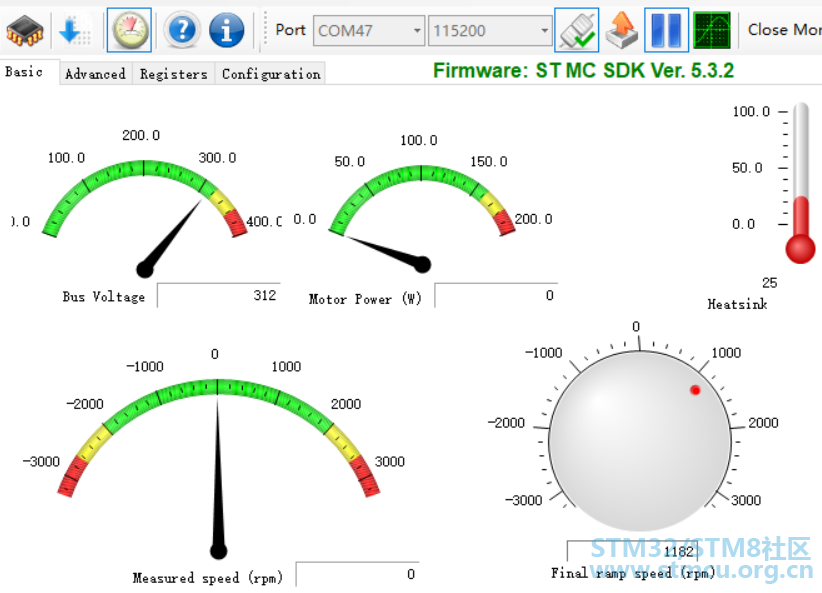

点击“Start Profiler”开始测试电机参数,对高压伺服电机550W测试如下:

& p% J, A1 S. u4 n

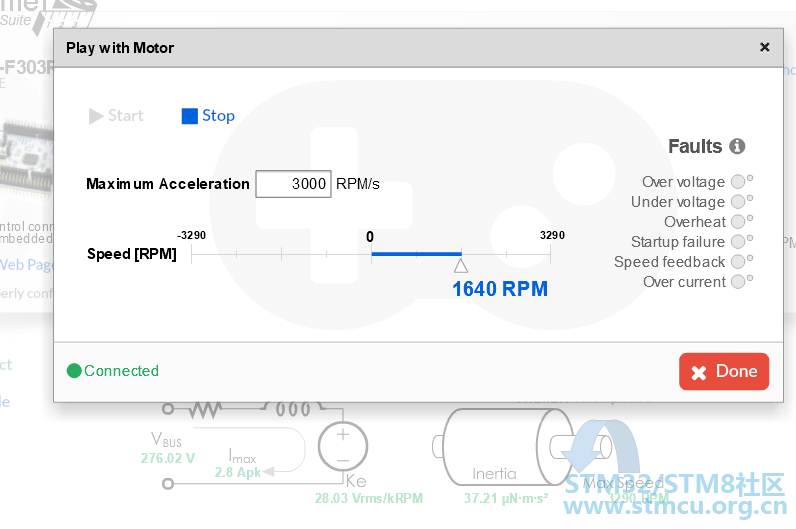

mmuuss586 回答时间:2019-7-29 17:55:48

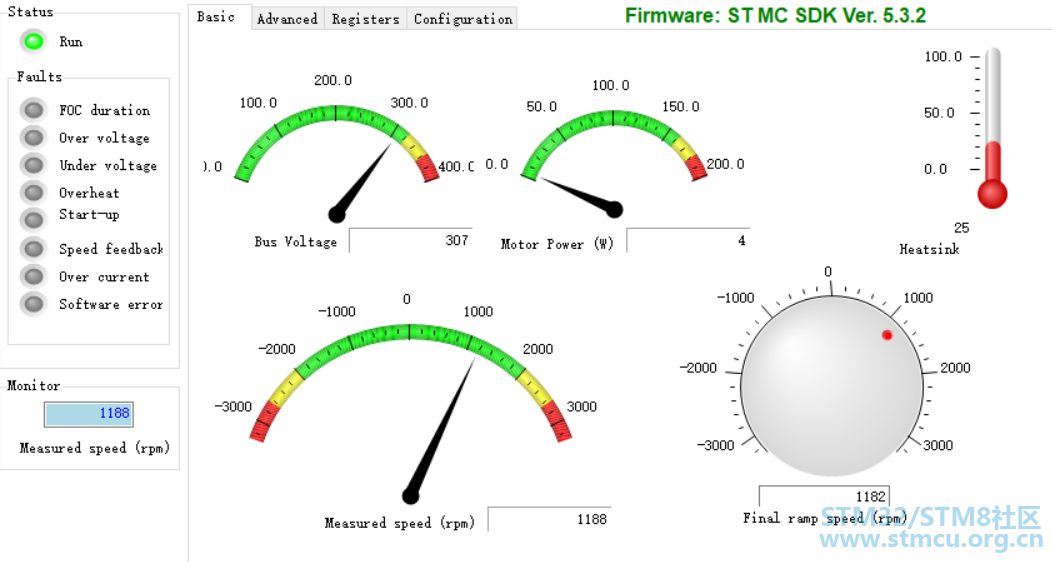

点击“Play”可以测试电机是否正常转

; t1 n! j9 r- _- ~( E) l
mmuuss586 回答时间:2019-7-29 18:01:22

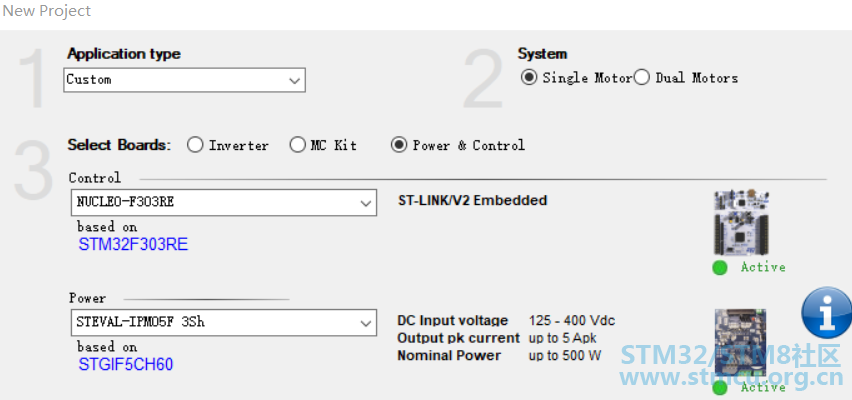

新建工程板子选择

% f' o' A! H2 J
mmuuss586 回答时间:2019-7-29 18:04:07

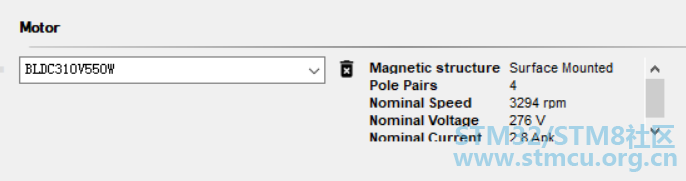

选择对应的电机参数
' T+ D9 r9 A+ y( p" T! V5 P
mmuuss586 回答时间:2019-7-29 18:06:36

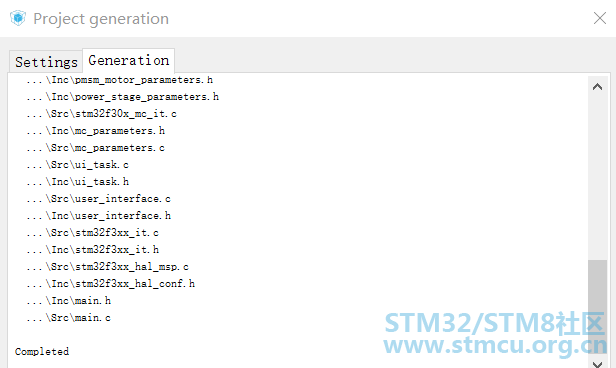

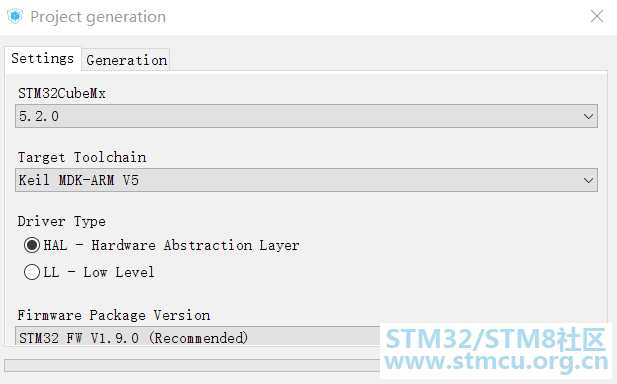

如无其它修改则生成工程(选择相应的工程文件)

; t& l0 G. T7 ?- [
mmuuss586 回答时间:2019-7-29 18:08:06
图片1.png . F; o0 G7 U# [" C$ @' T
mmuuss586 回答时间:2019-7-29 18:09:31

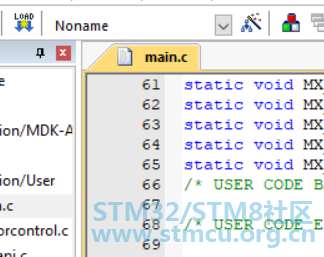

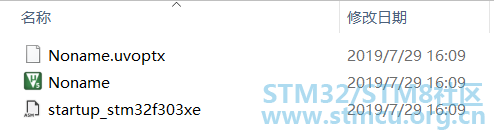

在对应的存放目录下,打开生成的MDK工程文件

2 m/ G0 ^9 K$ C) S& V
mmuuss586 回答时间:2019-7-29 18:11:04
编译输出设置(可以加快编译时间,如果需要跟踪代码要是要打钩)
$ E0 G4 X( {3 w
mmuuss586 回答时间:2019-7-29 18:12:46

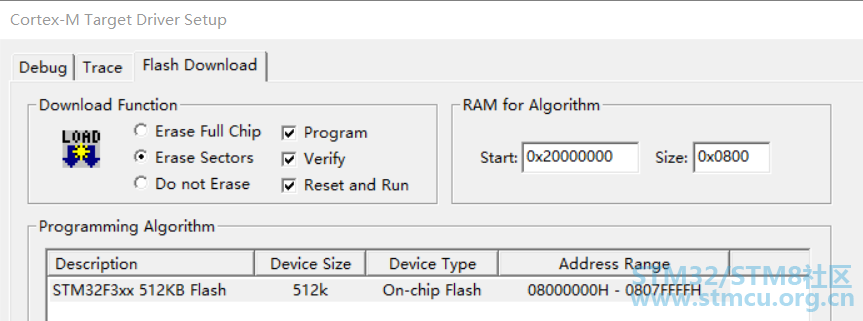

添加芯片FALSH的加载算法
/ u$ h: f+ G' T; L# c- t

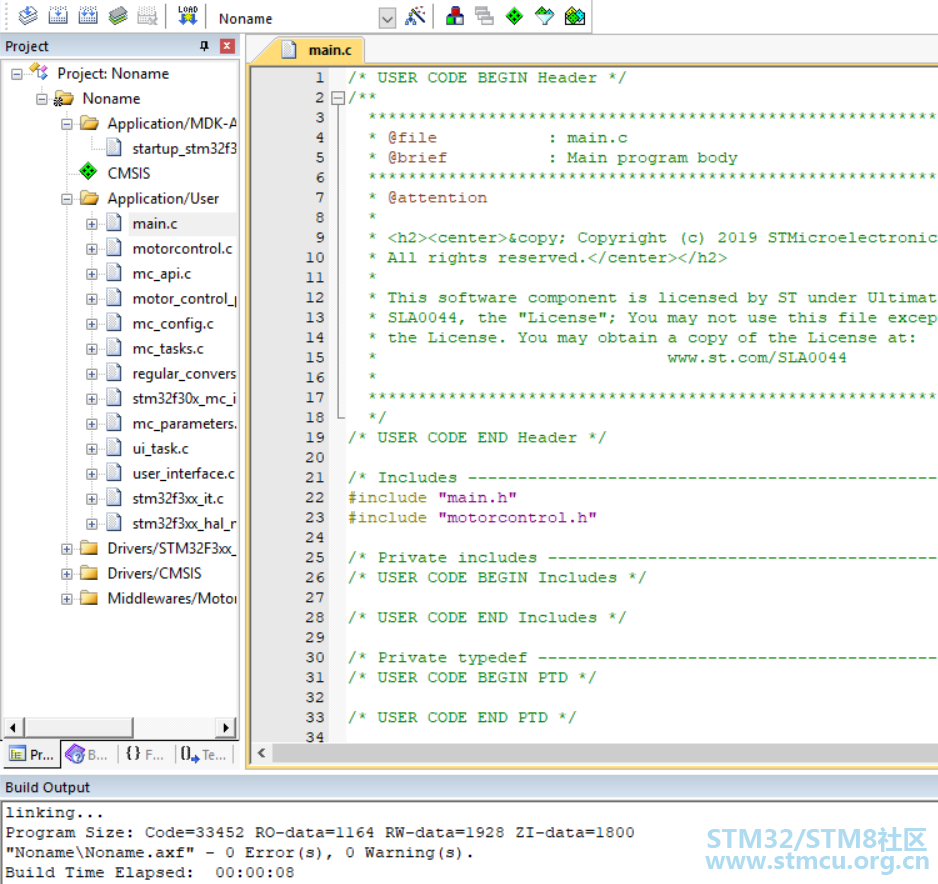

mmuuss586 回答时间:2019-7-29 18:14:19
编译程序
( k: @2 @* f  n0 s1 l5 C0 e/ ~
mmuuss586 回答时间:2019-7-29 18:16:01
点击load下载程序(先连接好线和电源,再通电)。

2 `) f2 J# }- E# ?
mmuuss586 回答时间:2019-7-29 18:17:46
正常下载程序后,通过按板子的蓝色按钮,即可启动电机;
或通过WOROBENCH的在线调试界面调试,选择相应的串口,波特率设置为115200
8 g. y8 e, T9 }3 ?  q: w% J
mmuuss586 回答时间:2019-7-29 18:19:24
正常转
/ L5 n* |3 T1 `# K+ f0 ?* _$ a
mmuuss586 回答时间:2019-7-29 18:23:47

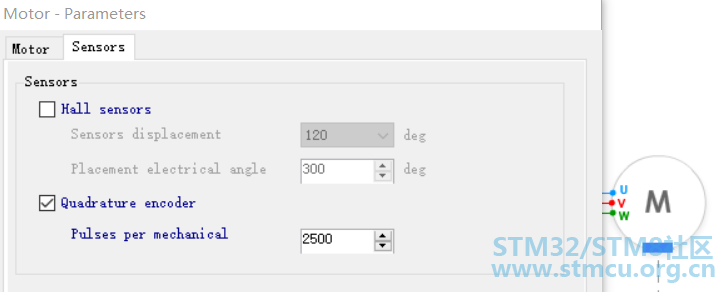

2.1编码器接口生成工程设置补充说明
电机参数界面设置
. |" S- Q5 g/ F7 A! ?
mmuuss586 回答时间:2019-7-29 18:24:57

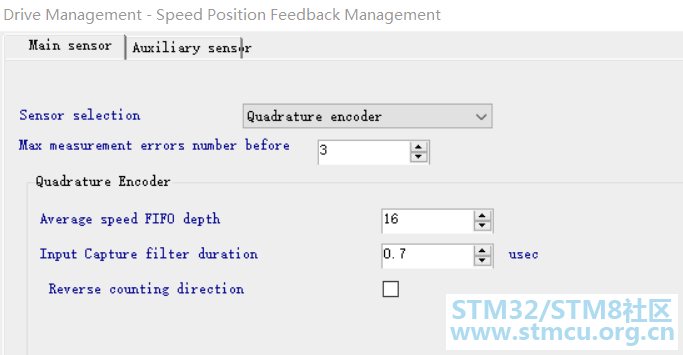

反馈接口启动接口设置,选择为编码器模式
8 v7 o; L, b7 F" J2 m7 y
