1 问题现象
有一客户使用 STM32F405 参照 USB 标准库下的 HID+CDC 的示例代码做产品，发现在 WIN7 上使用得好好的，可放到
WIN10 上，CDC 第一次能够识别，再次拔插后就不能再识别，且此后无论插拔多少次都无法再识别，除非再次上电，又会重
复上述现象，只有板子上电后第一次才能正确被识别，后续均不行。
2 问题分析
客户使用 ST 官方示例代码 STM32_USB-HostDevice_Lib_V2.2.0\Project\USB_Device_Examples\Composite_Examples\CDC_HID_Composite。当我尝试使用此示例代码重现客户所遇到的问题时，发现此代码在 WIN7 运行 OK，但与客户不同的是，我测试到的情况是在 WIN10 下 CDC 一次都无法识别，HID 却一直可以识别。

下面来分析下问题，既然 WIN7 下 HID 和 CDC 都能正常识别，放在 WIN10 上才不正常，那么初步可以判断，此问题应该与 WIN10 操作系统的 USB 主机驱动实现有关。
通过 USB 分析仪分析客户代码在 WIN10 下 USB 枚举异常的数据通讯：

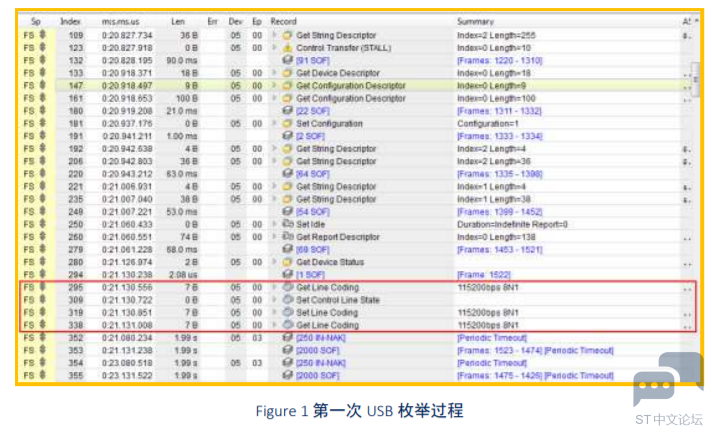

上图是客户代码第一次正常枚举的通讯数据，从中可以看出，WIN10 USB 主机在正常获取 HID 报告描述符后，紧接着会获取虚拟串口状态和设置波特率，这样就正常枚举结束了。接着继续采集异常 USB 枚举过程进行对比：

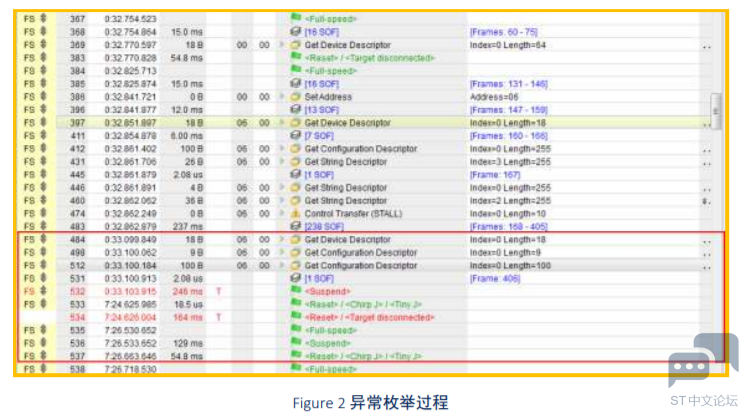

上图是 WIN10 下异常枚举过程。由上图可以看出，WIN10 系统上 USB 主机在获复合设备的描述符和配置描述符后直接将设备
挂起了。很明显，WIN10 操作系统的 USB 主机驱动实现对设备描述符或者配置描述符的内容并不认可，才会导致无法识别HID+CDC 复合设备。

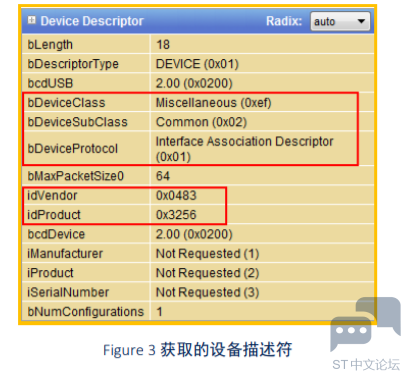

于是，我们首先检查客户代码的设备描述符：

$8U{S_W70OZDNWGM~GA{D_~3.png$

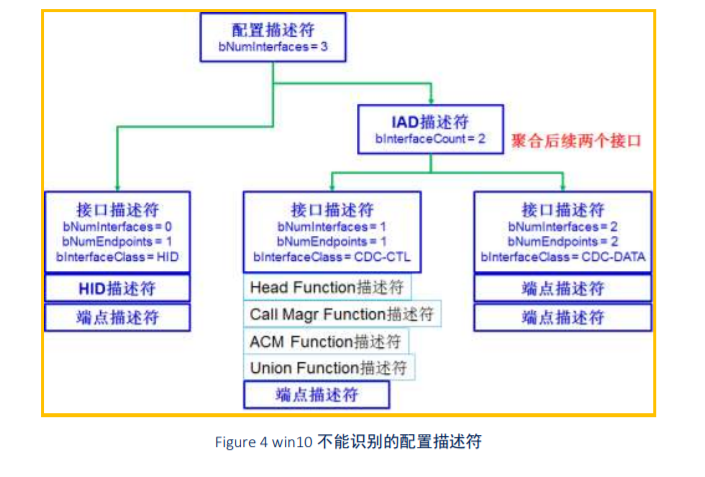

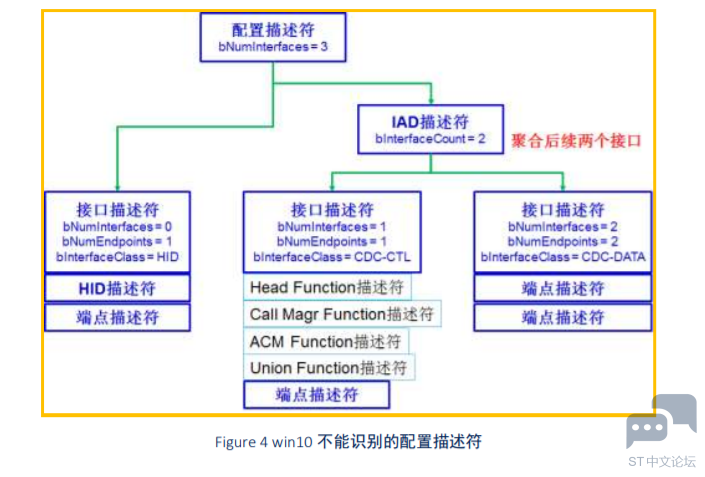

复合设备的class,subclass,protocol 必须为 0xef,0x02,0x01,这里 VID=0x0483,PID=0x3256(Cube 库下为 0x5740,但这个不重要),接下来看配置描述符:

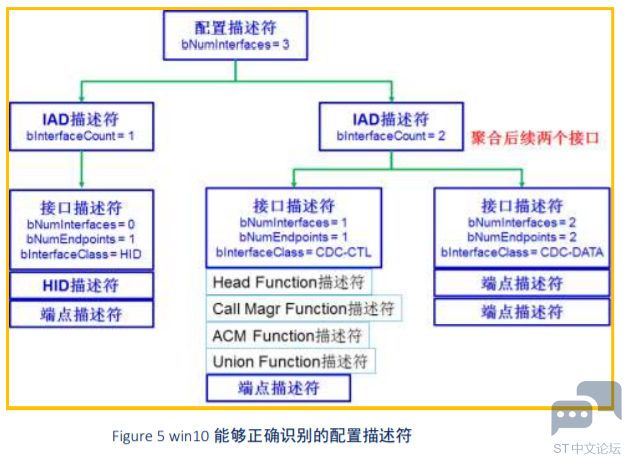

由此可见，客户的描述符是 HID interface + IAD + CDC interfaces 结构。对于 WIN7，这种结构可以识别，但对于 WIN10，这种结构 WIN10 未必能够兼容，我们尝试在 HID interface 外部加上一层 IAD 结构，使其成为 IAD1 + HID interface + IAD2 +CDC interfaces 结构，此时客户的问题得以解决，在 WIN10 也可以正确识别了，修改后的描述符结构如下：


结束本篇实战经验之前，让我们再次回顾 IAD 的概念：
IAD（Interface Association Descriptor），为 USB 设备定义了一个标准来表述捆绑在一个逻辑功能（比如这里的 CDC 虚拟串口）上的多个接口的聚合的方法。USB 协会分配了一个设备级别的类编码（即图 3 中 0xEF），使用 IAD 的设备必须使用它（如图 3 的设备描述符）；这样可以很容易在设备枚举时就能识别出采用了 IAD 的设备。IAD 描述符通常放在它所要捆绑的多个接口的接口描述符之前。

3 结论
在 WIN10 系统中，建议复合设备每个逻辑功能的接口描述符前都搭载一个 IAD 描述符，不论这个逻辑功能是单个接口描述符完成（比如这里的 HID 功能）还是要由多个接口描述符完成（比如这里的 CDC 功能）。
