前言
本篇主要介绍 STM8Lxxxx 如何实现在应用程序中编程(In-application programming)。
% D) F# W" ]. ?3 {: s0 W

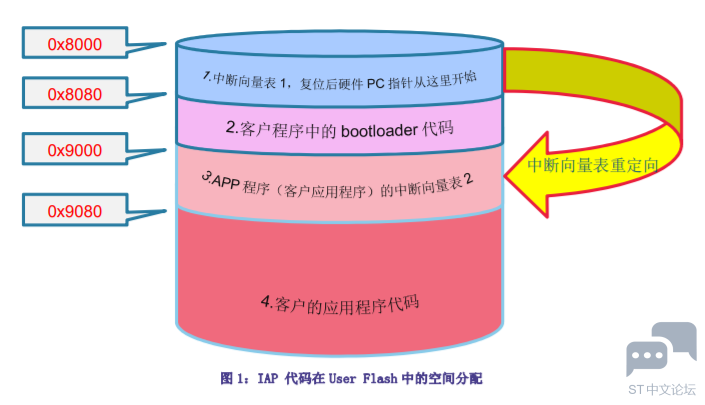

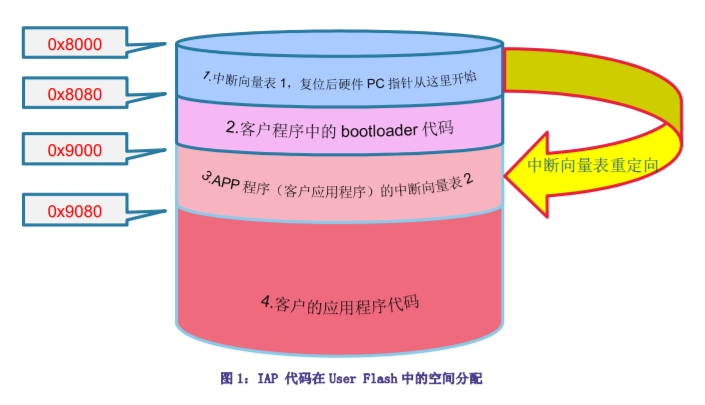

1. IAP user Flash 分配框图及中断向量表重定向


& \4 \5 ?6 x0 [: e& z6 ~8 b
; {2 D  {+ V9 O8 L注意：
1 和 2 为 IAP 代码空间。为客户自己的 bootloader 代码，应用程序中更新 Flash 的代码。
3 和 4 为客户应用程序代码，实现产品具体操作功能。
中断向量表 1 中除了 Reset，其他存放的是指向中断向量表 2 的地址；中断向量表 2 中放的是具体的 APP 中断处理程序入口地址。发生中断后 PC 指针先指向中断向量表 1，然后再指向中断向量表 2，最后到具体的中断处理函数处。客户应用程序起始位置（上图是 0x9000）可以根据客户需要设置，比如可以改 0x9000 为 0xA000（如果客户的bootloader 程序超过 0x9000 但没有超过 0xA000 可以这样设置）。
' k) }, K4 R. f# o. ]8 `$ a1 v2 n
$ |# \+ j, ^! |2 w" ?8 n

2 A% S7 D7 M  ?2. IAP 对中断向量表重定向的说明
4 j9 T" X3 U3 N# u7 W" eSTM8 的中断向量位置是固定的，大部分是 0x8000 开始处。IAP 程序中需要手工处理中断向量表。并且 boot 程序不能使用任何中断(IAP 程序中的中断跳转（中断向量表 1）会使 PC 指到 0x900x 处，如果此时 APP 没有程序，程序就会出错。)，程序中的所有中断（向量表 1）的处理最终都要跳转到用户程序的中断向量表 2 处。
8 v6 A$ B& y3 `  z; j3 kIAP bootloader 参考程序为 STSW-STM8006。
" ^7 O  ^  m  p# k: }, ^2 V  \下面以 STVD 工程 Cosmic 为例进行说明。
…\STSW-STM8006\AN2659-IAP_using_user-bootloader\Project\STM8L_User-Bootloader_example\STVD\CosmicStm8_interrupt_vector.c: 下面的中断向量表 1 位于 0x8000 到 0x8080 地址空间。
# O: ]) K- d2 |0 V4 X4 `假设发生了 0x8001 中断，指针经硬件定向到了 0x8001，在 0x8001 里存储的是跳转到 0x9001 代码，然后程序跳转到 0x9001 位置去执行，而 0x9001 中的代码是跳转到具体的中断函数处。（具体代码中使用函数指针来实现）
0x82 为操作码，意思是跳转到后面的地址去执行。如下例：

  F! n3 e( i' b' k# v

1.

2. //*********IAP bootloader 程序中的 中断向量表 1 **************************
   ' Q  m0 J5 D; j3 j/ @
3. extern void _stext(); /* startup routine */

4. struct interrupt_vector const UserISR_IRQ[32] @ MAIN_USER_RESET_ADDR;

5. //redirected interrupt table

6. struct interrupt_vector const _vectab[] = {
   * [0 {- B% {5 z3 I7 H9 }+ \5 ~
7. {0x82, (interrupt_handler_t)_stext}, /* reset */ //note：向量表代码开始位置为
   , R' z2 n/ t3 L& a
8. 0x8000,0x82 后面的 24bits 存放 0x9000
   : z& a# v  ]* V: L
9. {0x82, (interrupt_handler_t)(UserISR_IRQ+ 1)}, /* trap */ //note：代码位于
   ; e1 m$ G% S5 I4 V; R+ m  K0 v
10. 0x8001,0x82 后面的 24bits 存放 0x9001
    ( A! J; b* S# c- L5 e+ X
11. {0x82, (interrupt_handler_t)(UserISR_IRQ+ 2)}, /* irq0 */

12. {0x82, (interrupt_handler_t)(UserISR_IRQ+ 3)}, /* irq1 */

13. {0x82, (interrupt_handler_t)(UserISR_IRQ+ 4)}, /* irq2 */

14. {0x82, (interrupt_handler_t)(UserISR_IRQ+ 5)}, /* irq3 */
    0 Q7 y9 y) K/ z/ C" N4 M) j

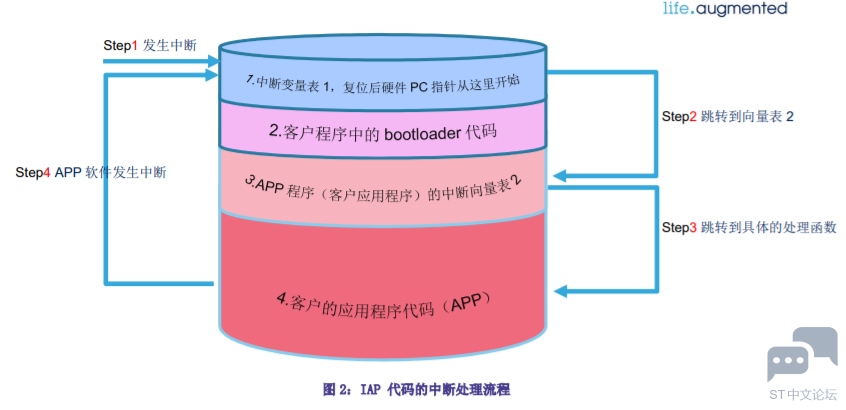

15. Step1 发生中断
    5 \) [* p, c1 \  |# o  Z3 s1 ?" `
16. Step2 跳转到向量表 2
    - r2 i  S. r/ q+ f( v
17. Step3 跳转到具体的处理函数

18. Step4 APP 软件发生中断

19. {0x82, (interrupt_handler_t)(UserISR_IRQ+ 6)}, /* irq4 */
    0 k# o  a& R' r5 t" |5 U
20. {0x82, (interrupt_handler_t)(UserISR_IRQ+ 7)}, /* irq5 */

21. {0x82, (interrupt_handler_t)(UserISR_IRQ+ 8)}, /* irq6 */
    " q1 ]* ~. n7 x7 b
22. {0x82, (interrupt_handler_t)(UserISR_IRQ+ 9)}, /* irq7 */
    & a; T5 J7 O$ u( D- b. X
23. {0x82, (interrupt_handler_t)(UserISR_IRQ+10)}, /* irq8 */

24. {0x82, (interrupt_handler_t)(UserISR_IRQ+11)}, /* irq9 */

25. {0x82, (interrupt_handler_t)(UserISR_IRQ+12)}, /* irq10 */
    + s# K, F- F$ H
26. {0x82, (interrupt_handler_t)(UserISR_IRQ+13)}, /* irq11 */
    ' n- w4 x8 J, l- C
27. {0x82, (interrupt_handler_t)(UserISR_IRQ+14)}, /* irq12 */
    $ F, m% T8 g4 I3 f/ V* V
28. {0x82, (interrupt_handler_t)(UserISR_IRQ+15)}, /* irq13 */
    % }  F5 @: S2 T: Q' n. w
29. {0x82, (interrupt_handler_t)(UserISR_IRQ+16)}, /* irq14 */
    + Y5 }: V5 A! ~- l3 n
30. {0x82, (interrupt_handler_t)(UserISR_IRQ+17)}, /* irq15 */

31. {0x82, (interrupt_handler_t)(UserISR_IRQ+18)}, /* irq16 */

32. {0x82, (interrupt_handler_t)(UserISR_IRQ+19)}, /* irq17 */
    - r0 D% d8 S0 P
33. {0x82, (interrupt_handler_t)(UserISR_IRQ+20)}, /* irq18 */
    . m- v; a+ p( r0 w# S
34. {0x82, (interrupt_handler_t)(UserISR_IRQ+21)}, /* irq19 */

35. {0x82, (interrupt_handler_t)(UserISR_IRQ+22)}, /* irq20 */

36. {0x82, (interrupt_handler_t)(UserISR_IRQ+23)}, /* irq21 */
    , \" V& g( D1 t2 n: c2 N* E, u+ W
37. {0x82, (interrupt_handler_t)(UserISR_IRQ+24)}, /* irq22 */
    5 ~/ h! Q- P/ [/ [! C  ^1 d9 M, {/ p
38. {0x82, (interrupt_handler_t)(UserISR_IRQ+25)}, /* irq23 */

39. {0x82, (interrupt_handler_t)(UserISR_IRQ+26)}, /* irq24 */

40. {0x82, (interrupt_handler_t)(UserISR_IRQ+27)}, /* irq25 */

41. {0x82, (interrupt_handler_t)(UserISR_IRQ+28)}, /* irq26 */

42. {0x82, (interrupt_handler_t)(UserISR_IRQ+29)}, /* irq27 */

43. {0x82, (interrupt_handler_t)(UserISR_IRQ+30)}, /* irq28 */

44. {0x82, (interrupt_handler_t)(UserISR_IRQ+31)}, /* irq29 */

45. };

46. //*********************************************************************************

复制代码

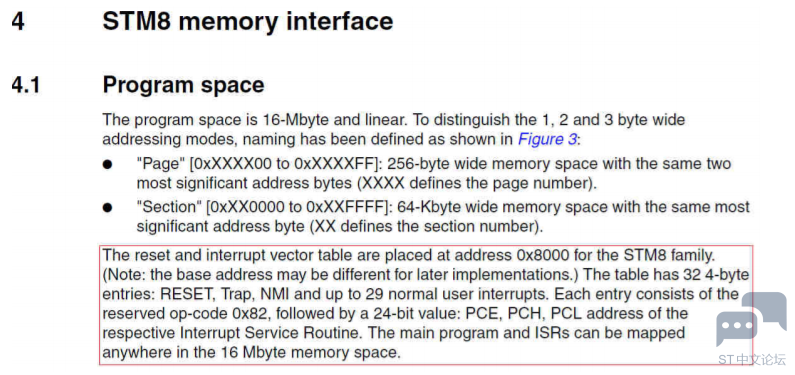

对 0x82 的描述在文件 PM0044 有如下描述： 0x82 为内部指令：



在 main.h 里有下面的代码： MAIN_USER_RESET_ADDR 的地址为 0x9000。所以 APP 代码开始的位置在 0x9000，开始存放第二个中断向量表（中断向量表 2），此处为中断处理函数入口地址的重定向表。
) O4 H/ o: T& J+ W/ J$ y

1. //*********************************************************************************

2. //user application start (user interrupt table address)

3. #define MAIN_USER_RESET_ADDR 0x9000ul
   # c. A+ _- }0 x( q$ m
4. //*********************************************************************************

复制代码

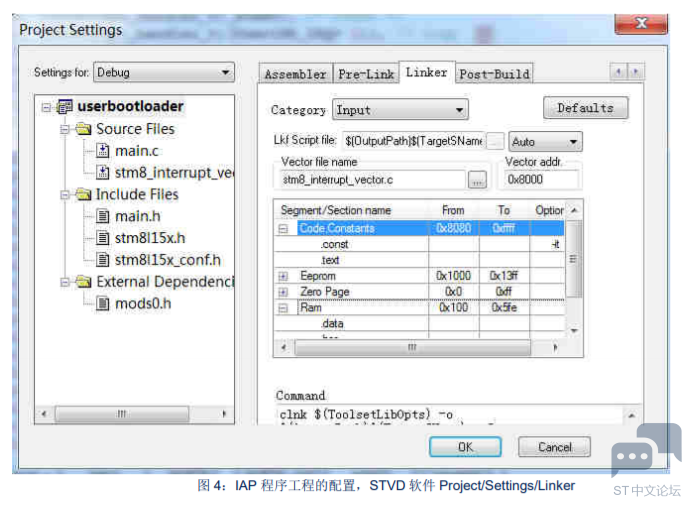

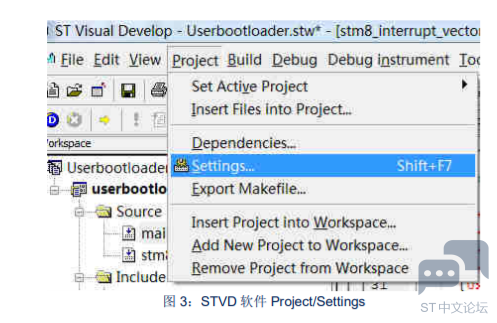

( ?( w' }4 c* i5 k3 n- K: F2 _( u3. STVD 软件中，下图 Project/Settings 中对中断向量表位置的处理可以看到。中断向量表 1 是从 0x8000 开始存放（Vector file name and Vector addr.）。

% y# L# H' V, U0 ^, l

8 V1 z( a, e6 J/ [# R) h对“Vector file name”的定义为“stm8_interrupt_vector.c”；“Vector address”定义为“0x8000”地址。如下图。
6 _( I& i; I/ Y5 I/ O; p
+ n- R3 }# `% t4 @
: x* S- Z1 H2 F4 g. R
…\STSW-STM8006\AN2659-IAP_using_user-bootloader\Project\STM8L_User-Bootloader_example\STVD\Cosmic\Debug有文件“userbootloader.lkf”,有代码如下：(当这个文件中的设置同 STVD Project/Settings/Linker 对画框中的设置不一样时，优先使用对话框中的设置）
, {; E3 Q) D7 G# d

1. //**********************************************************************************

2. # Segment configuration - section reserved for STVD
   : }/ C2 x5 v8 X* t( h( D6 F
3. #<BEGIN SEGMENT_CONF>
   " Z1 H3 |) m; A2 m3 r) {4 G4 S  `
4. # Segment Code,Constants:
   ( [- C  D9 R; A4 h( a* w
5. +seg .const -b 0x8080 -m 0x7f80 -n .const -it
   & z. f  W) l& I1 n0 _5 k
6. +seg .text -a .const -n .text

7. # Segment Eeprom:
   $ Q6 F: [" H& ^, a& Z- ~
8. +seg .eeprom -b 0x1000 -m 0x400 -n .eeprom

9. # Segment Zero Page:
     o% T0 a8 R0 n- ~
10. +seg .bsct -b 0x0 -m 0x100 -n .bsct

11. +seg .ubsct -a .bsct -n .ubsct

12. +seg .bit -a .ubsct -n .bit -id

13. +seg .share -a .bit -n .share -is

14. # Segment Ram:
    : \  p2 a9 @. R: v3 C+ [& o
15. +seg .data -b 0x100 -m 0x4ff -n .data
    # H; }" s  ]$ w3 O. |$ @- m, t
16. +seg .bss -a .data -n .bss
    * n) u) R: D" |' c' |# x
17. +seg .FLASH_CODE -a .bss -n .FLASH_CODE -ic
    ; N2 A# `7 ?& K- Z: C0 e2 d9 X
18. #<END SEGMENT_CONF
    1 Z/ e0 n% L. E6 O9 e) A3 Y" U
19. …
    ; ]* y! J, ~. ~! M9 F# a  J2 \, r/ B: ^; X
20. # Interrupt vectors file - section reserved for STVD

21. #<BEGIN VECTOR_FILE>

22. +seg .const -b 0x8000 -k
    5 h8 c, Y- X; G  ?4 e& i9 J6 k/ p
23. Debug\stm8_interrupt_vector.o
    1 M  r% A( i% i
24. #<END VECTOR_FILE>

25. //*******************************************************************************

复制代码

4 X: {8 x9 o8 r

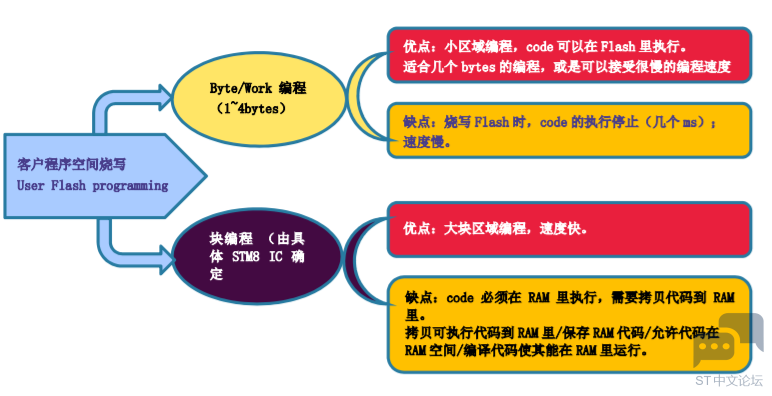

4. User Flash 空间烧写方式
   Bootloader 程序可以烧写内部 Flash、EEPROM、RAM。适用于产品软件的更新。


& s% z0 {, g+ p  i4 X$ b# L
5.对 _fctcpy 的说明，对 Flash 的大块区域编程的代码在 RAM 中运行的问题解决。
对 Flash 进行大块区域的编程的代码需要在 RAM 中运行，为了实现这个，需要一个自定义代码段，并将这个代码段放在RAM 中。在例程中定义了一个“.FLASH_CODE”段。 请查看下面代码红色区域。
' D5 `8 K& L& N4 h

1. //*********************IAP 的 bootloader 程序*********************************

2. #ifdef _COSMIC_
   ( c: w7 m8 j: s, P! f3 T! h
3. #pragma section (FLASH_CODE) //定义 FLASH_CODE 代码段

4. #endif /* _COSMIC */
   5 t) \* U- d6 S$ j& _; N/ f
5. #ifdef _IAR_
   ; h- b. _8 Q* P" B. x$ h
6. #pragma location = "FLASH_CODE"
   * S9 U3 V0 I+ Q( R# s( K- \) C' m
7. #endif /* _IAR_ */
   # x% t$ `- T$ b, D& l: D# c; I# Y
8. #ifdef _RAISONANCE_

9. void Mem_ProgramBlock(u16 BlockNum, FLASH_MemType_TypeDef MemType, u8 *Buffer) inra

10. {

11. u16 Count = 0;

12. u32 StartAddress = 0;

13. u16 timeout = (u16)0x6000;

14.

15. /* Set Start address wich refers to mem_type */

16. if (MemType == FLASH_MEMTYPE_PROG)

17. {
    $ v' I* ?5 a# _5 a; r6 C
18. StartAddress = FLASH_START;
    3 R: k6 k8 E3 X1 G# F. N+ Z& Q& T
19. }
    1 S4 M  v0 L$ C" F( t0 y
20. else
    ) `/ S3 C. a9 s- |- T' F
21. {

22. StartAddress = EEPROM_START;

23. }
    0 F% f- Q  J/ D4 a. s; c
24. /* Point to the first block address */
    9 m8 B" S, a7 [+ C, `
25. StartAddress = StartAddress + ((u32)BlockNum * BLOCK_SIZE);
    - `+ _9 [/ X) d9 @# ?
26. /* Standard programming mode */
    + O7 ~9 r5 Z( J: a6 j! k4 q
27. FLASH->CR2 |= (u8)0x01;
      m, E- U) |+ N0 {! j6 J8 `
28.
    1 Q* ~6 p! j# _  y# @! ?! A
29. /* Copy data bytes from RAM to FLASH memory */
    ( ~) T9 n9 a* k! J5 Z, s1 [8 i
30. for (Count = 0; Count IAPSR & 0x40) != 0x00 || (timeout == 0x00))

31. {

32. timeout--;

33. }

34. }

35. #endif /* STM8S208, STM8S207, STM8S105 */
    3 A9 j1 ?. C( q- p1 ]' z+ L: q
36. }

37. #ifdef _COSMIC_
    7 V& b* R) w! [5 E1 S4 R, O- g
38. #pragma section () //普通默认代码段
    0 l4 P" C! A  w$ u' x/ J
39. #endif /* __COSMIC__ */

40. //*******************************************************************************

复制代码

2 R4 k% N- Z$ Z7 ^" X_fctcpy 功能：
COSMIC 中的函数_fctcpy 是将 Flash 中的代码拷贝到 RAM 中并运行。_fctcpy 寻找 linker 定义的描述符（此描述符是在 RAM中定义段的第一个字符），在 STSW-STM8006 中定义了一个段 FLASH_CODE （#pragma section (FLASH_CODE)）。因此第一个字符是‘F’.

在 mian 函数中调用_fctcpy('F')的作用是把 FLASH_CODE 段拷贝到 RAM 中并运行。

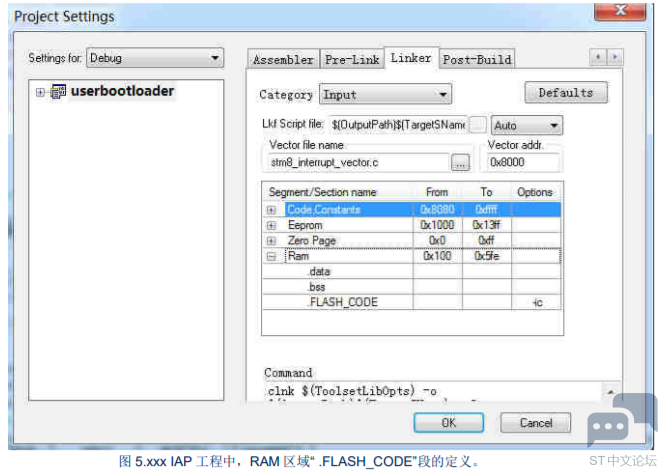

% \8 u; r! u& s" zFLASH_CODE 是一个可以移动的段，需要在 IAP “boot 程序链接配置”的 RAM 区添加。
5 L, c- R( a% u: D. v7 _: y在 RAM 中创建一个“.FLASH_CODE”段，并在 Option 中输入“-ic”；“.FLASH_CODE”表示在 RAM 中定义一个
FLASH_CODE 的段，程序可以从此地址运行。“-ic”表示标记这个段为可移动的段，可将 Flash 中的代码移植到此。

1. void main(void)

2. {
   7 I2 N  V; i0 ^( F5 ^+ v
3. …

4. _fctcpy('F'); //把 FLASH_CODE 代码拷贝到 RAM 中并运行

5. …
   + B2 l4 E* [' y. y8 Q3 ]8 [
6. }

复制代码

4 q6 r  ?4 S7 L+ u( H2 S! n! l

可以在生成的*.map 文件中检查生成的段是否正确，示例代码中有如下的 map 文件
5 H( c5 F5 ]+ ?, B

1. //*******************************************************************************

2. ---------------------------------------------------------------------------------

3.
   5 w2 ?; T. P4 A, P
4. Segments
   ) i; f, J! G% w
5. --------
   ( l5 q2 v3 K$ S3 \: }$ X
6.
   : e9 b" Z# a7 ?: A
7. start 00008080 end 000080a2 length 34 segment .const

8. start 00008104 end 00008be0 length 2780 segment .text
   - b  r* ^& B% ~5 @" f1 r
9. start 00001000 end 00001000 length 0 segment .eeprom
   , Q' v% g6 D0 j
10. start 00000000 end 00000001 length 1 segment .bsct, initialized
    5 ^2 N) w! Z8 ]0 m9 l5 I2 _
11. start 000080af end 000080b0 length 1 segment .bsct, from
    + z/ b' h- c8 x, q# z9 S8 N0 p0 z0 W
12. start 00000001 end 00000091 length 144 segment .ubsct

13. start 00000091 end 00000091 length 0 segment .bit
    " O0 T3 a+ O- _
14. start 00000091 end 00000091 length 0 segment .share

15. start 00000100 end 00000100 length 0 segment .data

16. start 00000100 end 00000100 length 0 segment .bss
    3 G6 U4 x7 C/ O/ H1 p0 |
17. start 00000100 end 00000154 length 84 segment .FLASH_CODE, initialized
    ' X4 L' I! h, r, q# o5 [
18. start 000080b0 end 00008104 length 84 segment .FLASH_CODE, from

19. start 00000000 end 000004de length 1246 segment .info.
    # {9 W% v. ?* c# U- Y2 I
20. start 00000000 end 00000e70 length 3696 segment .debug

21. start 00008000 end 00008080 length 128 segment .const
    1 V, n5 `- q3 ^! C: v( c
22. start 000080a2 end 000080af length 13 segment .init

23. //*******************************************************************************

复制代码

“from”为存放代码的部分。“initialized”为执行代码的部分。
IAP 的 bootloader 和 APP 分开为两个独立的工程文件。上面的内容是针对 IAP 的 bootloader 的程序工程的处理说明（属于图 1 中的“1.中断变量表 1，复位后硬件 PC 指针从这里开始”和“2.客户程序中的 bootloader 代码” 段），下面来说说APP 工程段（图 1 中的 3 和 4 代码段）。
" [6 f: R7 A0 U9 d; P
0 y% Z1 j+ N. m8 @/ f7 ]" E( e6. APP 工程说明。
在 APP 工程里，设置中断向量地址为 0x9000（上面以 0x9000 为例。如果从 0xA000 开始，就设置为 0xA000）。代码段的起始地址为 0x9080. 编译后生成的二进制文件就是需要通过 bootloader 烧写到 Flash 0x9000 之后地址的 APP 程序。
