1. 功耗说明
1.1 电源管理

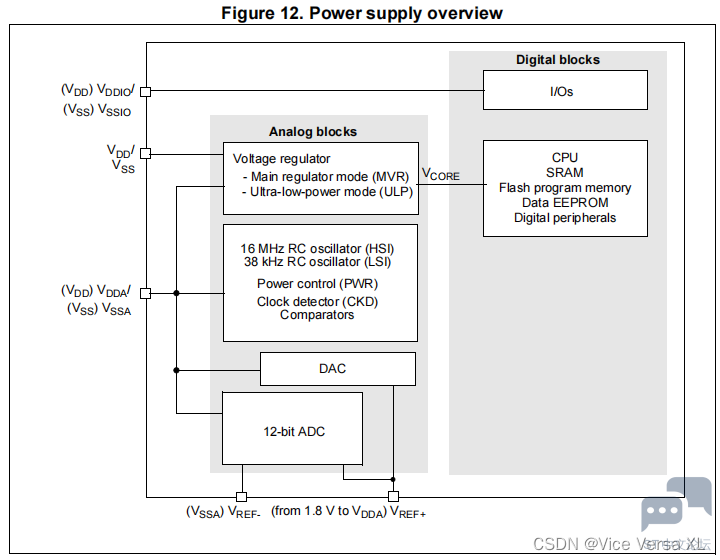

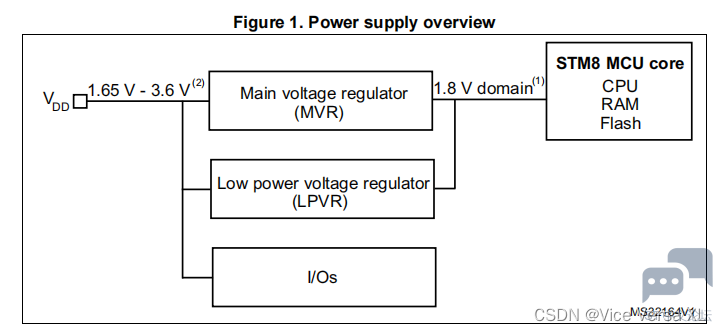

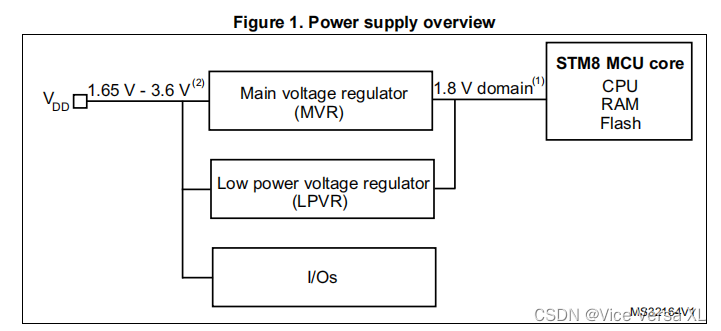

MVR 可以提供一个 1.8V 驱动能力 25mA 的电源
LPVR 可以提供一个 1.55V 驱动能力 200uA 的电源
7 {; e& t$ o. J1 {1 H
& \# y7 q2 K- v3 q' c& }  u4 L

1.2 时钟管理



stm8 的默认时钟是 HSI/8

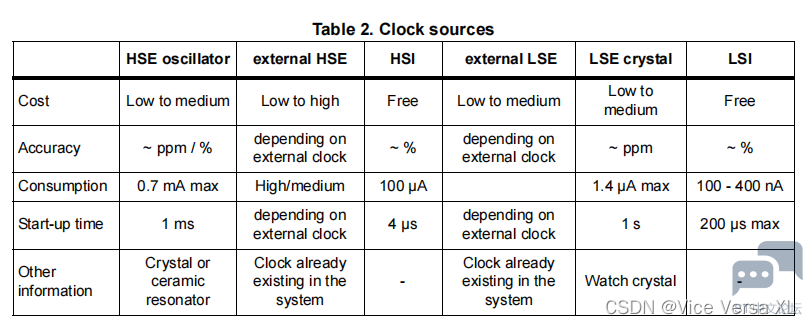

  K2 }( F7 g$ D: q9 S% t4 w/ PHSI 如果不关闭会消耗 100uA 的电流
8 W% ~+ m" [+ Y( }

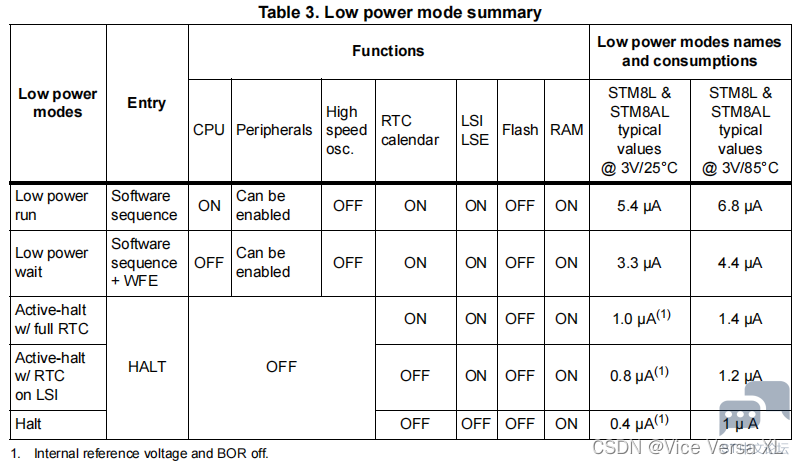

理论情况下低功耗的消耗电流如下表：

4 U% z. I3 q% m& C
9 `( ^; s' g- u2 @. a3 r
2. Low Power 模式
* A( N9 \/ e2 Y9 A' OSTM8L05xxx, STM8L15xxx, STM8L162xx, STM8AL31xx 和 STM8AL3Lxx 的低功耗模式如下：
Wait mode： CPU 时钟停止，外设继续运行
Low power run mode：使用低速振荡器（LSI或LSE）从RAM中执行代码；选定的外围设备保持活动状态
5 _  Y- V$ {& S3 l% QLow power wait mode：CPU时钟已停止，选定的外设仍保持活动状态
: g$ c4 A6 N4 ~" E' qActive-halt mode：CPU时钟停止， AWU/RTC（自动唤醒/实时时钟）和IWDG（独立看门狗）可 以继续运行
8 S% a, e+ h  v$ ?- E0 B+ T& gHalt mode：CPU、所有外设都停止

2.1 Wait mode
wait模式分为
WFI (wait for interrupt) 模式
WFE (wait for event) 模式

可通过 WFE 寄存器配置等待的事件
1. 当进入 wait 模式时，全局中断将自动启用
: q( d3 ~4 b3 ~' D, S: T( w* A2. 在进入 WFI 模式之前，必须至少启用一个中断
3. 在进入 WFE 模式之前，必须至少启用一个事件源
4. 如果在 WFE 模式期间发生中断，则执行相关的中断服务程序。在此程序之后，MCU返回到等待事件模式。
% k) d4 L$ g$ B* u' H) [7 {" Y$ F
" O' p5 y7 V8 n3 o8 e. C, P$ {( |+ F2.2 Low power run mode
  h, ~" k, S" |: A5 n  X7 D8 h这种模式是基于来自RAM的代码执行，使用一个低速时钟源。在使用此模式时，必须从高速时钟源切换到低速时钟源。
3 T' R3 \$ |* @& T( t主电压调压器(MVR)被关闭，并且低功率电压调压器(LPVR)用于向内部结构提供电压。 闪存由软件以IDDQ模式配置。
! X, Z2 \1 {- T" `* m: O这种模式不支持ADC，因为它的时钟源的最小频率必须为1MHz。
在此模式下不允许中断，因为中断向量位于Flash中（它已关闭）。因此，所有的中断都必须被屏蔽。
% m& A& l6 z1 ^- K" t
进入 Low power run mode 的步骤如下：
1.关闭所有未使用的外围设、振荡器（LSI或LSE除外）和 ADC
2.屏蔽所有中断
7 n2 R, i$ t. v4 P3.进入RAM中执行程序
4.系统时钟切换为 LSI 或者 LSE
5.置位 FLASH_CR1 寄存器中的 EEPM 位，将 FLASH 配置为 IDDQ 模式
6.添加一个软件延迟循环，以确保 Flash / Data EEPROM已关闭
2 W2 W0 W' f; U0 I) P% w* g7.通过在CLK_REGCSR寄存器中设置 REGOFF 位来配置调节器的超低功率模式 (不要与配置内部参考电压的 PWR_CSR2 中的 ULP 位相混淆)
1 |' j# c* {+ d. ~  {

* \8 `  p. p2 R5 k0 L* j2 Y  t退出 Low power run mode 的步骤如下
: R! Z- m8 P% ^$ t2 U' U" A1.清除 CLK_REGCSR寄存器中的 REGOFF 位来打开 调节器 ，等待 REGREADY 置位
2.清除 FLASH_CR1 寄存器中的 EEPM 位来打开 Flash / Data EEPROM
4 b# H& O  v4 L  H4 L3.可切换时钟
! X8 s5 G  _. n4.可打开中断
5.可跳转到 FLASH 中执行程序
; v% N9 n& k' G/ N
) F7 F3 F% @# V3 w# c3 x( e3 v2.3 Low power wait mode
# M! B1 c1 z2 a此模式为执行Low power run mode + wait mode。
即 在 RAM 中执行程序 同时 有WFE 模式
6 x2 }! g/ h% w它只能通过 外部或内部 事件 退出，在这种情况下，MCU返回到Low power run mode。
不能使用WFI指令，因为必须在低功率运行模式下禁用中断。

" s6 i8 ~* v, j+ g7 q2.4 Halt mode
4 ]" n, H2 Q$ j/ Y  s( J进入Halt模式：
! o: T- f) o) Q) E6 d  C# F! o6 }Halt 模式通过执行 HALT 指令来进入
在进入 Halt 模式之前，必须处理完挂起的中断，防止刚进入 halt 模式就被立马唤醒
- A5 q3 x; o5 S; l如果置位 CLK_ICKCR 寄存器的 SAHALT 位，MCU 一进入 Active-halt 模式，主稳压器MVR就断电，因此唤醒时间更长。

退出Halt模式：
退出 Halt 模式是通过 外部中断 或者设置的 外设中断 来退出的
" h2 f4 `  M3 r& ]" M如果置位 CLK_ICKCR 寄存器的 FHW 标志位，则唤醒后默认时钟为 HSI/8 ，否则默认时钟为进入 Halt 模式之前的时钟（启动比较慢）
- a' ]) y) X# D! j( M1 l
2.5 Active-halt mode
基于 halt 模式，但是可以使用一些外设。
1 \! F1 \8 O! L3 Z6 W% L/ U在主动停止模式下，主振荡器、CPU和几乎所有的外设都停止。
如果启用，只有LSIRC振荡器或LSE晶体运行才能驱动SWIM、BEEP、IWDG、RTC和LCD。一旦上面的一些外设被启用，用户就可以通过HALT指令进入此模式。
+ @3 [# K. v9 S! ?8 I0 q% |
- o; d3 y& K! @5 f1 g% X, Z3. 低功耗tips
0 @0 W* ]6 U1 ]; x" K低功耗模式下没用的外设时钟就关闭
  l4 C5 d- B: v6 }未连接的 IO 口要有稳定的电平输入或输出，禁止浮空输入或输出
适当减小 VDD 来降低功耗
4 I$ y/ A- y8 Z3 _: @; Y可以通过降频降低功耗
对于等待操作，能睡就睡
按键上的上拉电阻可以大点
1 v% E, g0 ~2 w" b0 [  J* x, T
GPIO 默认都是 浮空输入 模式，没有用到的IO可以配置为：
上拉输入
5 t9 j3 \0 K1 n! V6 s输出低或者高的电平

# `& S; M/ w6 Q" l浮空输入会导致施密特触发器频繁触发，增加功耗
————————————————
1 ]' ]1 M; j) k" ]% q版权声明：Vice Versa XL
