1. 功耗说明
1.1 电源管理
) A# y; E" B3 Z! J" e
& }8 f4 z/ W: ?8 Y
0 A2 g1 Z( Z& j7 q! z. v8 n6 |

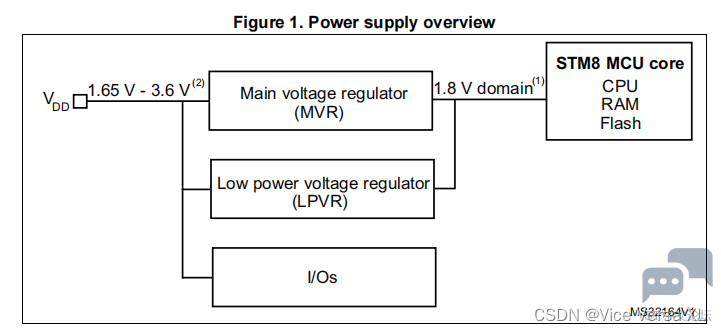

MVR 可以提供一个 1.8V 驱动能力 25mA 的电源
LPVR 可以提供一个 1.55V 驱动能力 200uA 的电源

9 D6 ?  I- c/ L0 Y/ C" G

1.2 时钟管理
9 U2 g' X' s" z2 h3 O4 ^% J
' U3 n' {7 y# ^: x) f' e7 ~6 p* c

3 K9 F, P  D$ G0 m: `7 n0 Vstm8 的默认时钟是 HSI/8
8 b8 q+ E6 t" T3 dHSI 如果不关闭会消耗 100uA 的电流
- v/ q3 w& y6 @; B- r) n) |

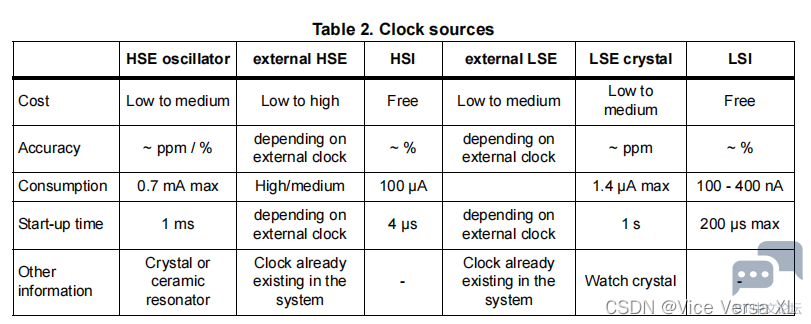

. x% ~1 L: A5 y理论情况下低功耗的消耗电流如下表：

' k8 }" Y2 C/ s4 t- A
6 E4 s. i6 o* l! ~/ {) r/ [

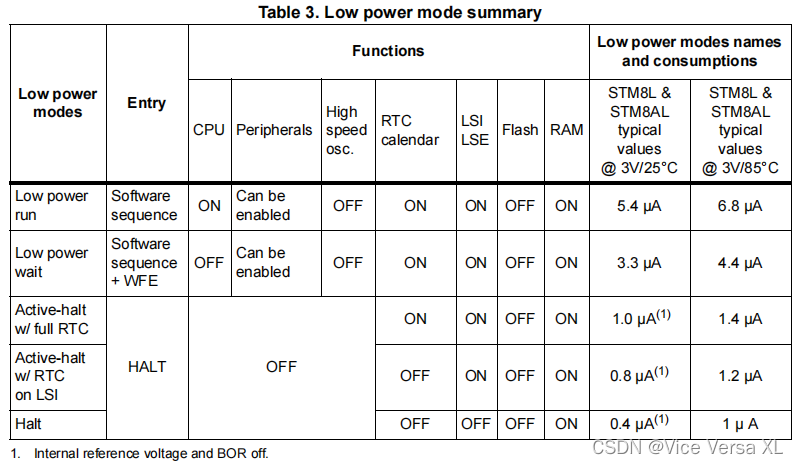

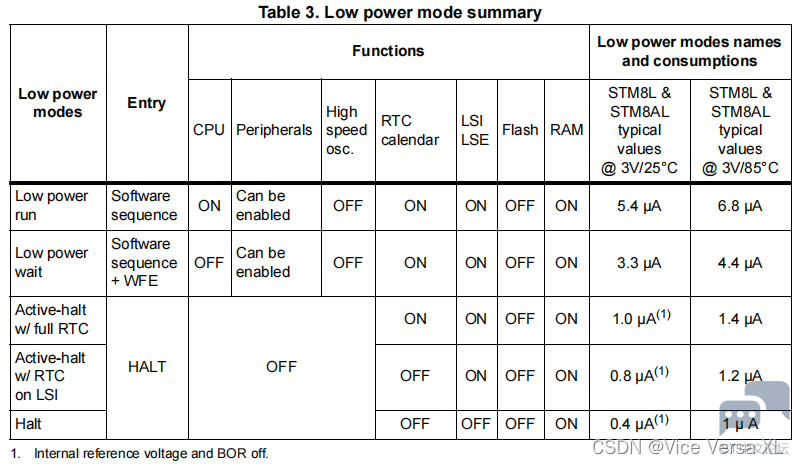

, K2 z1 W# b( V2 {: k0 ]7 f% e( {2. Low Power 模式
STM8L05xxx, STM8L15xxx, STM8L162xx, STM8AL31xx 和 STM8AL3Lxx 的低功耗模式如下：

" o6 g9 Q8 [5 b, c- @4 ~Wait mode： CPU 时钟停止，外设继续运行
( j$ L4 ^% t( d* F$ F* k' wLow power run mode：使用低速振荡器（LSI或LSE）从RAM中执行代码；选定的外围设备保持活动状态
+ Y% ^4 I' f% _9 _$ HLow power wait mode：CPU时钟已停止，选定的外设仍保持活动状态
Active-halt mode：CPU时钟停止， AWU/RTC（自动唤醒/实时时钟）和IWDG（独立看门狗）可 以继续运行
4 H5 O6 x  m! c, _* n# UHalt mode：CPU、所有外设都停止
2.1 Wait mode
4 c0 R3 j' O: S- Y% vwait模式分为
+ A! ^4 k( X6 ?2 @+ F, ~/ VWFI (wait for interrupt) 模式
' S. Q4 C! _' q  Z2 l# VWFE (wait for event) 模式
6 p4 k  r" f& ^" n6 ]可通过 WFE 寄存器配置等待的事件
: ?2 e. b2 U; r7 V) O# O5 c# h2 x
1. 当进入 wait 模式时，全局中断将自动启用
2. 在进入 WFI 模式之前，必须至少启用一个中断
- j: a4 p" v  z7 Y: O/ N" y: K3. 在进入 WFE 模式之前，必须至少启用一个事件源
4. 如果在 WFE 模式期间发生中断，则执行相关的中断服务程序。在此程序之后，MCU返回到等待事件模式。
+ n# }# S8 s2 w" B1 @
5 d1 D+ ]5 _& d2.2 Low power run mode
这种模式是基于来自RAM的代码执行，使用一个低速时钟源。在使用此模式时，必须从高速时钟源切换到低速时钟源。
+ I* J& H- s: K主电压调压器(MVR)被关闭，并且低功率电压调压器(LPVR)用于向内部结构提供电压。 闪存由软件以IDDQ模式配置。
9 Y- N8 N) _! U9 T7 F这种模式不支持ADC，因为它的时钟源的最小频率必须为1MHz。
在此模式下不允许中断，因为中断向量位于Flash中（它已关闭）。因此，所有的中断都必须被屏蔽。

进入 Low power run mode 的步骤如下：
关闭所有未使用的外围设、振荡器（LSI或LSE除外）和 ADC
  w  j; m$ H$ L- w8 s/ `屏蔽所有中断
进入RAM中执行程序
系统时钟切换为 LSI 或者 LSE
置位 FLASH_CR1 寄存器中的 EEPM 位，将 FLASH 配置为 IDDQ 模式
# W% V; ^9 W/ s$ Y6 {添加一个软件延迟循环，以确保 Flash / Data EEPROM已关闭
- n+ J( w2 C9 w. {- l通过在CLK_REGCSR寄存器中设置 REGOFF 位来配置调节器的超低功率模式 (不要与配置内部参考电压的 PWR_CSR2 中的 ULP 位相混淆)
" E* ?4 p+ F0 Y6 d5 h$ ~
退出 Low power run mode 的步骤如下
! h3 }- R7 H3 @3 T清除 CLK_REGCSR寄存器中的 REGOFF 位来打开 调节器 ，等待 REGREADY 置位
8 I: K7 N  v3 s' Y0 V清除 FLASH_CR1 寄存器中的 EEPM 位来打开 Flash / Data EEPROM
4 r4 x6 |, J5 U0 ^/ B可切换时钟
可打开中断
5 }4 W' J8 B, m6 T+ \: Y: }可跳转到 FLASH 中执行程序

9 ~4 ^( r  t- f. ^& w2.3 Low power wait mode
此模式为执行Low power run mode + wait mode。
即 在 RAM 中执行程序 同时 有WFE 模式
) v. m9 w: S! C/ B9 K它只能通过 外部或内部 事件 退出，在这种情况下，MCU返回到Low power run mode。
5 ~5 d1 o3 y! y9 p7 K# Q: y不能使用WFI指令，因为必须在低功率运行模式下禁用中断。

2.4 Halt mode
) {( [$ z8 j0 l/ l" B% L进入Halt模式：
- c9 ]1 B9 b! x$ g5 L/ YHalt 模式通过执行 HALT 指令来进入
在进入 Halt 模式之前，必须处理完挂起的中断，防止刚进入 halt 模式就被立马唤醒
8 G; u1 }2 |6 Z- x% J如果置位 CLK_ICKCR 寄存器的 SAHALT 位，MCU 一进入 Active-halt 模式，主稳压器MVR就断电，因此唤醒时间更长。

退出Halt模式：
退出 Halt 模式是通过 外部中断 或者设置的 外设中断 来退出的
# B; a" s! @& N  x如果置位 CLK_ICKCR 寄存器的 FHW 标志位，则唤醒后默认时钟为 HSI/8 ，否则默认时钟为进入 Halt 模式之前的时钟（启动比较慢）

2.5 Active-halt mode
- L+ k- P  i9 K8 d3 U基于 halt 模式，但是可以使用一些外设。
$ ~% R. V7 j; V6 Z# M4 [9 b4 R在主动停止模式下，主振荡器、CPU和几乎所有的外设都停止。
' F* e" ]; {  h如果启用，只有LSIRC振荡器或LSE晶体运行才能驱动SWIM、BEEP、IWDG、RTC和LCD。一旦上面的一些外设被启用，用户就可以通过HALT指令进入此模式。
2 ~' y0 W' O( o7 E6 V2 f
* q6 }' D8 g9 E1 i7 H! f7 W% o3. 低功耗tips
. \. E- D6 R) e* [低功耗模式下没用的外设时钟就关闭
- N% h* s$ r; G' O" j0 g未连接的 IO 口要有稳定的电平输入或输出，禁止浮空输入或输出
适当减小 VDD 来降低功耗
可以通过降频降低功耗
% j* R. d2 s2 n. E对于等待操作，能睡就睡
按键上的上拉电阻可以大点
3 o2 i* t2 U4 Y# w. W5 h
6 z. @, N2 J3 W6 Q. SGPIO 默认都是 浮空输入 模式，没有用到的IO可以配置为：
上拉输入
输出低或者高的电平
浮空输入会导致施密特触发器频繁触发，增加功耗
