一. 前言
某客户反映新换成 STM8L 的单片机，UART 配置后，利用库函数软件代码，无法正常接收正确的数据。客户对照波形，初步判断是起始位的问题。为了能测出 STM8L 能够识别的起始位前面的最短高电平，对客户发送的数据进行了模拟，不断调整起始位前面的高电平宽度，最后发现高电平宽度＞＝21uS 的时候 STM8L 可以正常接收数据。

二．客户问题现象初步分析

( i2 y7 i& t' M" m  @. q' ~2 \

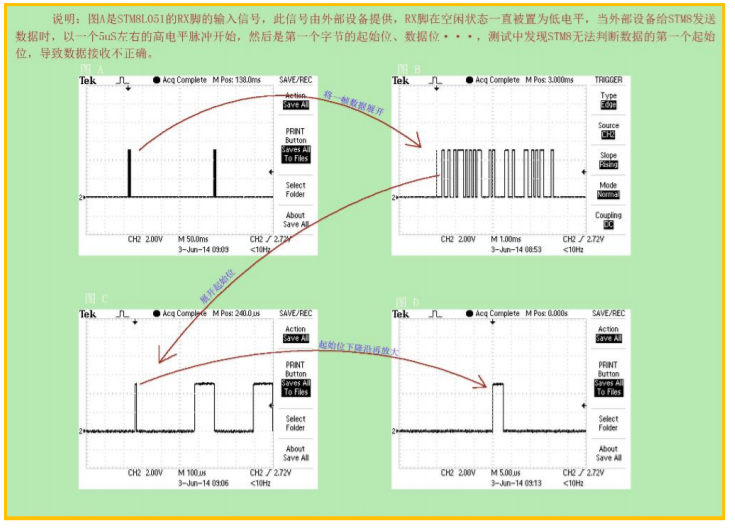

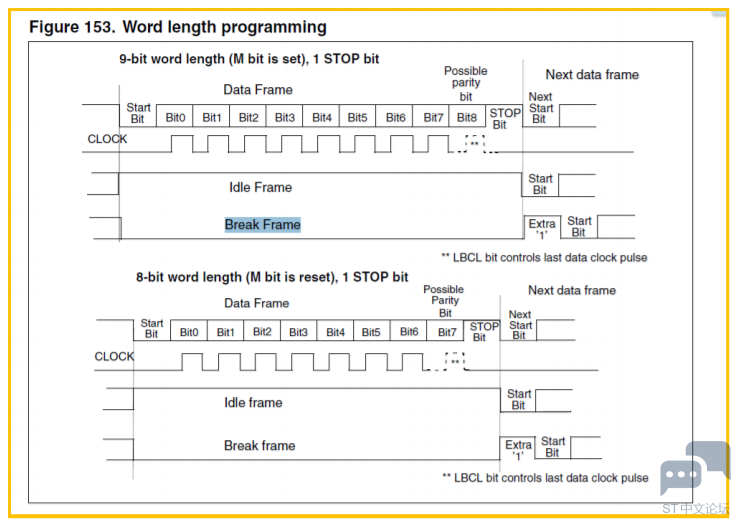

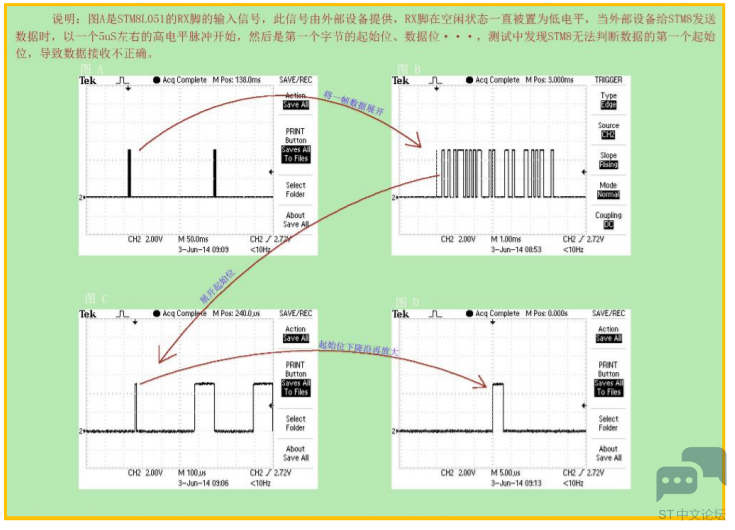

9 [5 g/ }2 [: B/ P4 K5 z# H3 G上图是客户端的 UART 需要接收正确识别的数据。客户的起始电平是低电平。乍一看，这种波形有点像下图中的 Break frame 的形状。
4 Q$ H* ]/ Z! R
4 c' t( _  z+ v2 d
3 F( P% M1 i2 z9 d. F2 {( w% s
! s4 \) L- H6 m4 @' n8 ]$ y但其实并不是这样理解的。Break frame 是由发送者发送的，UART 作为接收者，总是侦测认为 break的状态是种错误的数据结构，造成此种情况的原因是由于停止位在发送时被发送者遗忘，所以，它需要在 break 数据结构后加一个额外的数据“1”（不管 STOP bit control 的设置），数据长度为 1bit ，以便能确信可以接受到下一个数据结构的起始位。
" p. T9 C2 D2 g/ h  u5 f

. V( r4 i/ M! n三．产生原因的分析解决

1 G, J* s8 q! M) s; ]6 j3 O; V# w

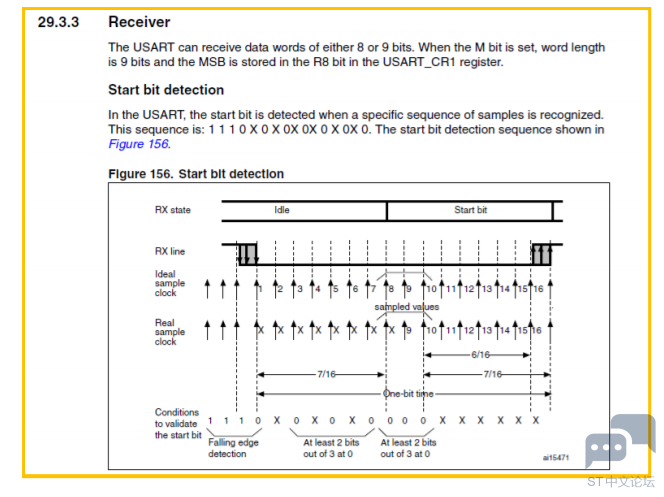

# Q, z* f3 `) m0 P首先要对 UART 的起始位的概念定义有所了解，参见 reference manual 的 511 页。由上图可见，在接收到特定的采样序列(16 倍的采样频率)：1110x0x0x00000xxxxx 后，关于起始位的有效性才会被确立。客户的采样频率在波特率为 9600 下，是 153，6kBd(每隔 6.5us 采样一次)，为了验证起始位的有效性。UART 接收器需要去检测到 1110 的序列，三个时间间隔，即需要至少：6.5*3 = 19.5us。符合一开始在前言部分做的试验。
- w1 f( C8 r. A0 a; {& X' q3 e

  G( q9 i* [# T; J. }# a* V
