前言
' _+ F% E5 j6 |伴随着 GUI 应用在嵌入式领域比重日益增加，STM32 专门提供了 DMA2D、LTDC 以及 DSI 等外设，能够实现优良的 GUI 解决方案。本文主要围绕 STM32 的 DMA2D 和 LTDC 展开讨论，介绍图片 ALPHA 通道的处理事项。
, K& H& r+ i' E1 q! N8 hALPHA 通道简述

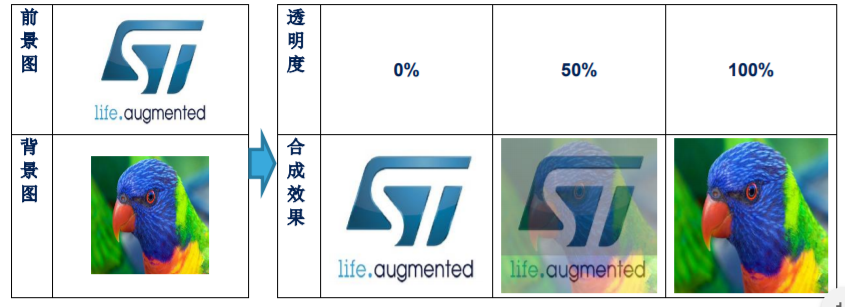

/ d8 S4 m$ A) a2 EALPHA 通道是指一张图片的透明和半透明度。不同颜色格式的图片，具备的 ALPHA 通道位数有所区别，本文围绕 8 位的 ALPHA 通道展开介绍。如下图，为 ALPHA 通道的几种实例。其中透明度由ALPHA 通道值决定。


7 X0 C1 x9 W- }  N. V, U
7 s- [4 Z, _9 Y) b- A8 {STM32 图片显示方案介绍
0 f; n$ Q! M0 H5 w& L为了更好的阐述 ALPHA 通道的作用及相关处理，先对 STM32 的图片显示进行简单介绍。以支持 DMA2D 和 LTDC 的 STM32 为例，图片的数据流如下图所示（为简化介绍，仅以图片生成像素数据，直接对像素数据进行显示的图片显示方案为例）。
4 o' T* j! e  z+ G8 K" F+ F
, l# z( ?0 ^! |6 y5 l2 R0 I/ I

6 C& Z2 g4 s- i! F首先利用 PC 端工具，将图片转为包含像素数据的文件(例如 STemWin 中提供的 bmpCvt.exe 或者bmpCvtST.exe 工具，能够将图片导出为包含像素数据的.c 文件)。编译链接生成烧录文件，烧录时，对应的像素数据保存到 ROM 中。然后利用 DMA2D 实现图片资源的转移，转移到在 RAM 中开辟的显示缓存空间中。最后，LTDC 访问对应的显示缓存空间，实现对 RGB 接口显示屏的内容刷新，从而实现图片的显示。
; ?" d* [0 o5 p! v0 @: C/ J5 {$ Q
STM32 ALPHA 通道处理
5 w' X9 `0 J9 n$ I$ A" J+ h9 X上述例中，涉及到两种 STM32 内部外设 DMA2D 和 LTDC，内部框架如下图所示。

0 r% @, h; j' ~

从图中可以了解到，ALPHA 通道在 DMA2D 和 LTDC 中都能进行处理。具体在像素格式转化和混合中处理。
) A' Q' X" C, y( B! s下面围绕 ALPHA 通道处理，分环节进行描述。


PC 端处理
$ j8 d# S7 C+ }ALPHA 通道在电脑端的处理，除了应用效果上的处理外，主要注意图片导出像素信息时，与硬件平台匹配。
例如，bmpCvtST.exe 工具为 32 位真彩色图片，提供了如下两种导出类型。bmpCvtST.exe 是bmpCvt.exe 的 ST 版，能够更好的支持 STM32 平台上图片应用开发。

4 Q' E2 _! G1 P

6 Q7 N) X  N1 Z# G
具体导出何种类型的图片数据.c 文件，需要根据采用的 STM32 DMA2D 外设支持情况进行确定。将在DMA2D 处理小结进行说明。一般情况下，ARGB 格式与全部支持 DMA2D 和 LTDC 的 STM32 硬件平台匹配。
% F( c' m/ o0 ^" ]5 [
DMA2D 上处理
6 a& Y* n) t/ @3 \如上图，在利用 DMA2D 进行数据的转移、填充等过程中，支持对 ALPHA 通道值的更改。在像素格式转换环节，通过 DMA2D_xxPFCCR 寄存器的配置实现，支持如下三种形式：
: ]& t, ~: D1 W9 Q8 V3 ~2 W1 K' x1. 保留像素信息原 ALPHA 通道值
2. 利用 ALPHA@DMA2D_xxPFCCR 替换原 ALPHA 通道值
3. 利用原 ALPHA 通道值* ALPHA@DMA2D_xxPFCCR / 255 替换原 ALPHA 通道值另外，某些 STM32 的 DMA2D 提供了 ALPHA 通道值取反、RED 通道与 BLUE 通道互换的功能，具体请根据对应 STM32 的参考手册了解是否支持。具有这种功能的 STM32 能够匹配上面描述的 ABGR 类型。
在混合环节，虽然涉及到 ALPHA 通道，但表现为遵循固定的混合公式进行通道混合。在这里不做讨论，
; D: [, l+ e' X  ?: T详情请参考对应参考手册的 DMA2D blender 章节。
# s1 b  D* P1 @9 D% [, w1 d
1 V) s  u9 E4 K  }9 @LTDC 上处理

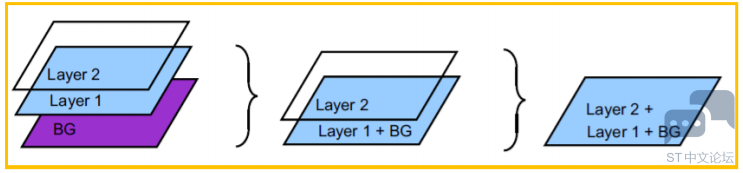

   像素格式转化环节，并不涉及可配置的 ALPHA 通道处理，这里不做讨论。在混合环节，能够根据不同的混合因子，对各层混合时 ALPHA 通道进行不同的处理， 实现不同的效果。各层混合流程如下图，采用自下而上的混合方式。


# X+ b4 F5 F$ }! g
" z) @0 N; b: }2 R6 p! k, j, m3 Q0 ]   层间混合遵循如下公式：
9 U4 t: |  |% }! o7 t3 Y% o   BC = BF1 x C + BF2 x Cs
: Y( M" y3 a' b( h   其中： BC = 混合颜色
              BF1 = 混合因子 1
              C = 当前层颜色
! k" l  q3 R1 K1 @3 P4 Z, P: L             BF2 = 混合因子 2
             Cs = 下层混合颜色

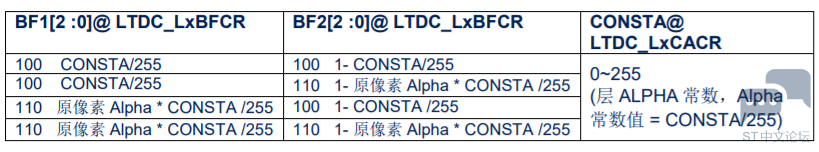

   涉及到的参数，可以进行如下可选的配置，从而执行不同的层级颜色混合。其中 BF1、BF2 因子决定了对应 ALPHA 通道处理。
8 O; B, z* h: e0 \& B

+ T5 ^  z. t( s" I
" g2 V; n& N  q. y, V" }. i" C   例如：当配置层 2 参数 BF1 = 0b100， BF2= 0b100，CONSTA=0xFF 时，BC = C。显示效果为不论图片中 ALPHA 通道值，只显示对应区域上层 2 的图片，其它层颜色不显示。
8 p' i% b5 g0 K1 E
+ \$ _5 [, n4 W5 Q% K4 c总结
( p/ T5 M  A8 B图片的转化显示虽然简单，但由于涉及到不同平台，需要注意匹配性问题。实际实现过程中，需要对各环节有一定程度的了解，从而实现同样的显示效果。需知，上述的 STM32 GUI 方案描述，是针对支持 DMA2D 和 LTDC 的 STM32。同时，为了聚焦于 ALPHA 通道的介绍，仅以图片生成的.c 文件为例，介绍图片显示方案。除此之外，STM32 还提供了其他丰富的 GUI 方案，能够直接支持各种格式的图片，例如.bmp， .png，.jpg 等。
