问题：
该问题由某客户提出，发生在 STM32F103R8T6 器件上。据其工程师讲述：其产品中设计中，STM32 与一颗MPEG 解码芯片通过 I2C 接口通信。其中，STM32 为 SLAVE 节点，而 MPEG 解码芯片为 MASTER节点。在产品调试过程中，发现该通信不可靠。在系统运行一段时间后，该通信会出现故障而导致整个系统死机。使用示波器测量，发现这时 I2C 总线的 SCL 信号持续为低电平。
调研：

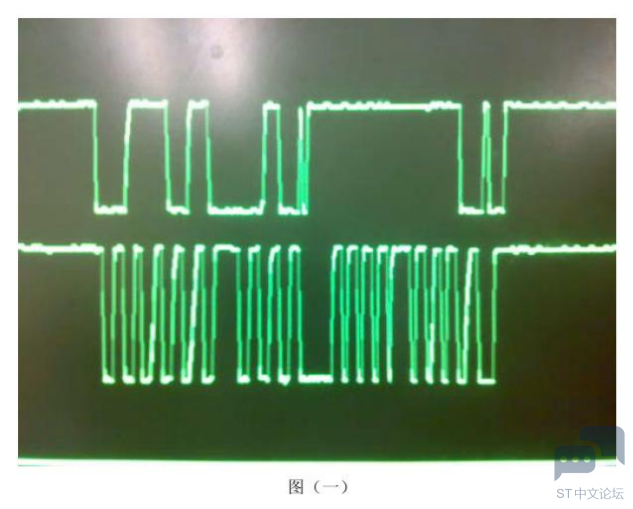

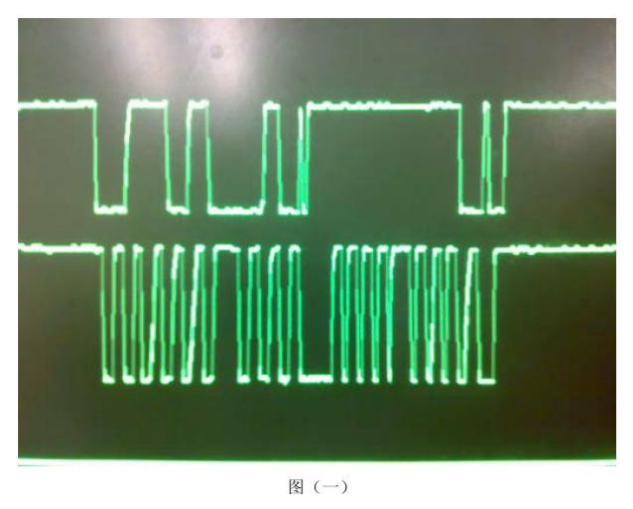

检查硬件设计，VDD、VDDA、VBAT、VSS、VSSA、NRST、BOOT0 等管脚相关的外部电路设计无异常。测量 I2C 通信数据帧结构，如图（一）所示，未见异常。重复长时间运行测试，故障重现，如其工程师所述。使用 IAR Embedded Workbech+Jlink 调试工具连接到 STM32 中正在运行的程序，将程序暂停后通过寄存器窗口修改 SCL 信号对应的 GPIO 寄存器，将 I/O 的模式切换到 GPIO 浮空输入模式。使用示波器测量 SCL 信号，发现此时 SCL 信号为高电平。再将 I/O 切换回 AF 开路输出模式，然后测量SCL 信号，发现 SCL 又跳变到低电平。由此可以判定 SCL 信号上的低电平是由 STM32 驱动造成的。通过调试工具的观查窗口查看 I2C 接口的状态寄存器，发现 SR1 中的 RxNE 置‘1’，说明有数据在DR 寄存器中未被读出。再查看 I2C 接口的控制寄存器，发现 CR1 寄存器中的 NO STRETCH 位为‘0’，说明 I2C 接允许时钟延展。于是，可以判定，此时 I2C 接口由于接收缓冲区满而对外送出的时钟延展信号，从而拉低了 SCL 信号。进一步通过其工程师了解到，MPEG 解码芯片的 I2C 接口是一个软件模拟的接口，不支持时钟延展功能。于是猜测，有可能是 MPEG 忽略的 STM32 送出的时钟延展信号，继续对外传数据而造成冲突而导致数据丢失。如果其软件设计中存在某些缺陷，在通信数据丢失时进入死锁状态而不能退出，则会有类似的现象发生。进一步检查其软件设计，发现其对 I2C 接口接收到的数据的处理方式是边接收边处理，且要待前一个数据处理完以后再去读取下一个数据，对某些数据的处理较为烦琐。修改其软件，在内存中建立一个 32 字节的循环缓冲区。通过中断的方式接收 I2C 接口收到的数据，保证数据传入后能够立该转移到循环缓冲区中。而数据的处部分的程序分改从循环缓冲区取数据。重新进行测试，长时间观测，未见先前现象发生，从而印证了前面的猜测。



结论：
由于 MASTER 节点不支持时钟延展，造成 I2C 信号冲突，从而有数据丢失。而其软件在某个数据丢失后，对后续的数据做出了错误的处理，最终进入了逻辑混乱状态。

处理：
加入循环缓冲区以避免数据丢失，加强其软件对数据的合法性的判断以避免造成错误处理，增加自恢复功能以增强系统的可靠性。

建议：
在 I2C 的规范中定义了时钟延展协议。通过这一协议，SLAVE 设备在没有条件接收或发送下一个数据时，可以拉低 SCL 信号，通知 MASTER 设备暂停数据的传输，直到 SLAVE 设备释放 SCL 信号。对于STM32 的 I2C 接口来说，如果 CR1 寄存器中的 NO STRETCH 位为‘0’则开启时钟延展协议，而该位为‘1’时关闭时钟延展协议。在开启了时钟延展协议的情况下，STM32 的 I2C 接口作为 SLAVE 设备接收数据时，如果 SR1 中的 RxNE 不为‘0’，也就是接收缓冲区不空，则会送出时钟延展信号，将 SCL信号拉低。同样情况下，作为 SLAVE 设备发送数据时，如果发送缓冲区为空，即 SR1 中的 TxE 为‘1’时，也会送出时钟延展信号。在关闭了该协议的情况下，STM32 的 I2C 接口不会向外发送时钟延展信号。而此时，软件必须检测 SR1 寄存器中的 OVR 位，来判断是不发生了接收数据覆盖或重复发送问题。
