问题：
该问题由某客户提出，发生在 STM32F100R8T6 器件上。据其工程师讲述：在使用 STM32F100 的 DAC时，不管如何设置输出的值，最低只能输出到 63mV，无法输出 0V，而 63mV 的电压经过他的放大电路，对产品的性能产生较大的影响。故其工程师询问是否有办法可以输出 0V？
0 @  o* f& P* q调研：
% v, l$ \4 n9 ~. A经过对 DAC 的输出口 PA4 进行测量，发现将 DAC 的输出值设置为 0x000 的时候，电压输出确实在63mV。检查客户的程序，可以看到客户对 DAC 的配置如下：
DAC_InitStructure.DAC_Trigger = DAC_Trigger_None;
2 m" b' }% j8 r* |. N7 MDAC_InitStructure.DAC_WaveGeneration = DAC_WaveGeneration_None;
DAC_InitStructure.DAC_LFSRUnmask_TriangleAmplitude = DAC_LFSRUnmask_Bits8_0;
DAC_InitStructure.DAC_OutputBuffer = DAC_OutputBuffer_Enable;
* b7 }& |. L4 k  q) n. u; NDAC_Init(DAC_Channel_1, &DAC_InitStructure);
将 DAC 配置程序修改为：
DAC_InitStructure.DAC_Trigger = DAC_Trigger_None;
DAC_InitStructure.DAC_WaveGeneration = DAC_WaveGeneration_None;
6 V  @- h( c& ]/ V4 O2 L" Q/ K1 tDAC_InitStructure.DAC_LFSRUnmask_TriangleAmplitude = DAC_LFSRUnmask_Bits8_0;
DAC_InitStructure.DAC_OutputBuffer = DAC_OutputBuffer_Disable;
% \1 _4 q1 x, ZDAC_Init(DAC_Channel_1, &DAC_InitStructure);
6 d; V0 {# S; S! |修改后编译，测试：对 PA4 的电压进行测量，发现可以输出 0V 了。所以问题就是在于使能了 OutputBuffer。

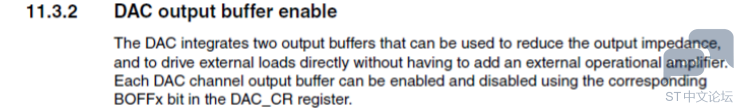

我们来看一下参考手册是如何描述 Output Buffer 的：
7 h+ c: i' }$ N. h' U$ K% m$ l
) k. W, @4 x/ B! d7 C
2 z  s. W4 U- }6 p$ ]
; _4 P9 d* U  c5 S$ A  c可以看出，在 STM32F100 的 DAC 中，内嵌了两个 Output Buffer，其作用是减小输出阻抗，可以在不使用外部运放的情况下就可以直接驱动外部负载。可以通过 DAC_CR 寄存器的 BOFFx 位来使能或禁止Output Buffer。
' E3 T5 w& j  Z* i9 }
! K7 i$ P2 J6 U8 q2 V! V7 L1 l+ d8 y; C再来看数据手册的描述：
- k& k0 H) y- C% b
0 t$ m! L# I- R( R$ @* U
  x& M. b" N$ b/ @

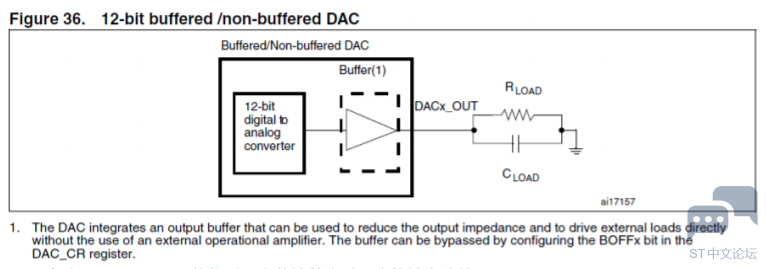

可以看到 Output Buffer 的位置，当其被禁止时，直接被旁路掉。
" I% t+ ]$ V4 t. ]

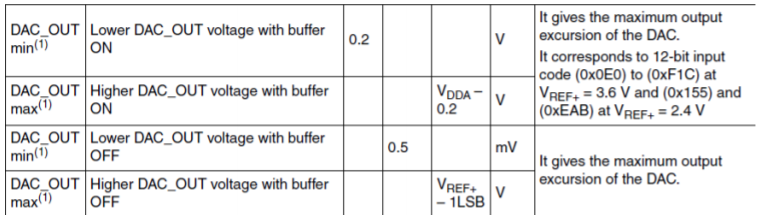

! c" r3 q( Q+ ?# K, F& U+ U# S( s再继续从数据手册里看一下 DAC 外设电气特性里关于 Buffer 的相关参数，我们可以看到：
0 s9 d- X) ]9 l4 }$ x8 y, Q. l
' ?  y4 I1 ^5 C6 ^+ B/ z) F
( f1 J8 _1 E9 S' X( E2 c  f
6 I) D& {0 G$ f0 {  `这个表告诉我们，当 Output Buffer 被禁止，输出电压最低电压典型值在 0.5mV，输出最高电压最大值为(VREF+-1LSB)V。当 Output Buffer 被使能，能保证的的输出最低电压为 0.2V，输出最高电压为 VDDA0.2V。所以，Output Buffer 并不是轨对轨的输出驱动器，无法输出 0V。再来看一下它的注释：当 VREF+为 3.6V，其响应范围从 0x0E0 到 0xF1C 的 12 位输出值；当 VREF+为 2.4V，其响应范围从 0x155 到 0xEAB的 12 位输出值。也就是说，当 VREF+为 3.6V，DAC 的输出电压范围大约为 0.197V~3.4V；当 VREF+为2.4V，DAC 的输出电压范围大约为 0.2V~2.212V。当然，这只是能保证的数据，并不是说使能了 OutputBuffer，最低输出电压就一定是 0.2V，只是在应用中，应该以从 0.2V 到 VDDA-0.2V 这个范围来进行设计。STM32F100 在使能 Output Buffer 后，其最低输出电压为 63mV 属于正常现象。
) }  m! u9 O5 ]: J3 w
结论：
$ k0 e' ?* D( s2 P由于打开了 DAC 的 Output Buffer，导致了 DAC 无法输出 0V。
" h& I; Y5 p; i& |6 F
8 F; {8 B% [% F5 c9 A, `, y处理：
6 V7 u7 N7 V6 h6 w禁止 DAC 的 Output Buffer 即可，也就是在配置中将 DAC_InitStructure.DAC_OutputBuffer 一项设置成DAC_OutputBuffer_Disable。
% j  w. b" y8 A% K1 J6 G' t1 t
: C% `+ g$ X6 ], }
2 m- [5 i: g* F- n7 C4 \* v3 [建议：
3 H1 S; A/ s( M
. F1 ]% o3 x! Y9 g7 J客户的实际应用中，如果对于 DAC 的输出电压范围的要求在于 0.2V~VDDA-0.2V 的范围之内，可以直接使用 DAC 的 Output Buffer，将 Output Buffer 使能。如果对于 DAC 的输出电压范围超出 0.2V~VDDA-0.2V或者需要轨对轨输出，那么建议禁止 Output Buffer，并在外部使用合适的运放器件增强其输出能力。
