问题：
该问题由某客户提出，发生在 STM32F103VDT6 器件上。据其工程师讲述：在其产品设计中，使用了STM32 的片上看门狗 IWDG 进行系统监控。在实测中发现，在软件中去掉喂狗代码之后，IWDG 并没有复位系统。

调研：

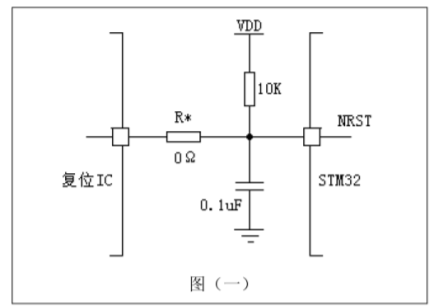

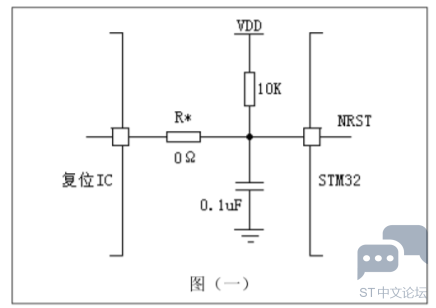

" e4 H, A9 i4 Q运行其测试程序，观察 STM32 的对外通信，确认现象如前所述。检查软件中对 IWDG 初始化的代码，未发现异常。使用编辑器的搜索功能，在整个软件工程中搜索具有喂狗特征的代码，没有可疑代码被搜到。检查原理图，其中 STM32 的复位电路部分如图（一）所示：

8 c* Z' R+ {- ^  _. y+ Z

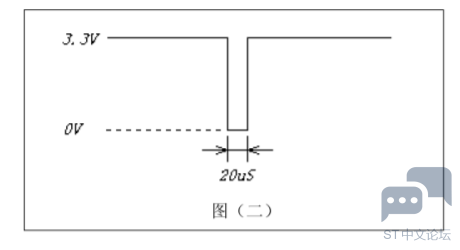

修改硬件，去掉电阻 R*。修改软件，将对 IWDG 初始化的代码移至 main 函数的最前端。紧跟其后，加入 while(1);语句，阻止其它代码被执行。运行程序后，用示波器观察 NRST 管脚步的波形，发现有如图（二）所示的复位脉冲送出。将软件改回到原测试程序并运行，观察到系统有复位动作产生。
$ j, I9 O- v- P  p+ e! d


( b, {  ~# y# \# d. k& Y9 o; I+ y查看该复位芯片的数据手册，证实其对外驱动类型为 CMOS 推拉型驱动。
) K. f4 w" j# a  [4 N5 p
" F9 y# U( n- [, D; h3 h; b( Z8 t结论：
6 `$ P3 M+ u0 a" B! m所使用的复位芯片的驱动类型不恰当，与 STM32 对 NRST 管脚的驱动发生冲突，造成 STM32 内部产生的复位信号不能传递到 NRST 管脚上，进而导致 IWDG 失效。
" @2 B$ _4 N) C/ H
5 u6 ^6 P& D' M' ?. ^% `
处理：
将图（一）中的 R*由 0Ω电阻改为 1K 电阻。


! j4 V3 |- }  Q( U建议：

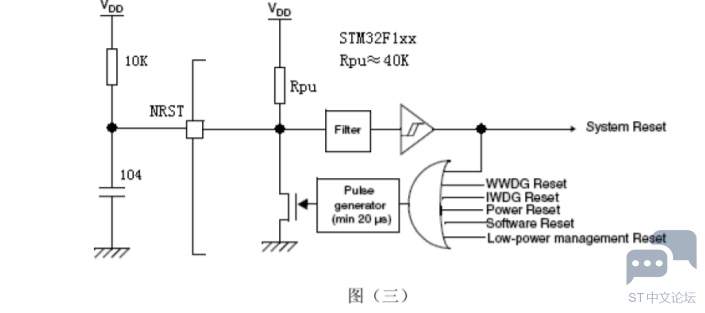

$ c! Z& Z) C' ^/ _STM32 内部可以产生包括上电复位在内的多种复位信号，同时从专用的复位管脚 NRST 接收外部送来的复位信号，各路复位信号之间的关系如图（三）所示：
( m" P: k9 c# ]- \: t

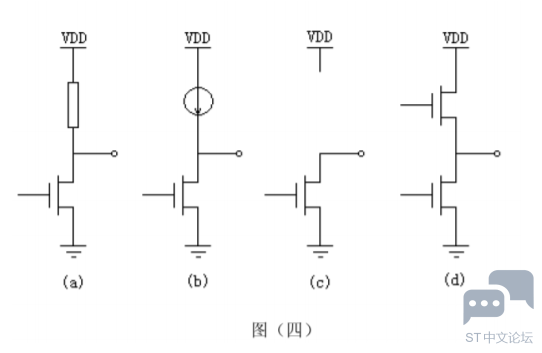

# @/ T8 ?1 z! {, }$ ^1 ~2 t在这些复位信号中，无论哪个信号都要先作用于 NRST 管脚上，然后再分成两路，分别送给片外和片内。送给片内的一路最终形成 system reset，用于复位除后备域以外的用户电路。从图（三）可以看出，STM32 对 NRST 管脚采用了电阻负载型的驱动类型进行驱动，以便片内信号与片外片信号能形成线与逻辑。为此，片外电路对 NRST 管脚的驱动也要采用可以进行线与逻辑的驱动类型。常见的驱动类型有四种，见图（四）：
) f2 S* h* g+ B2 u' m( y
9 U# }0 b, K8 B8 b  M" @

+ n# k) p/ ]* ~  Z* a(a) 电阻负载型驱动；
* v8 s6 a) f, p2 @, ~; ?: Y/ O: T! `(b) 恒流负载型驱动；
* `) i% o5 R# t(c) 开路负载型驱动；
9 X# F9 U% k  v$ b; |2 }1 s; H(d) 推拉型驱动

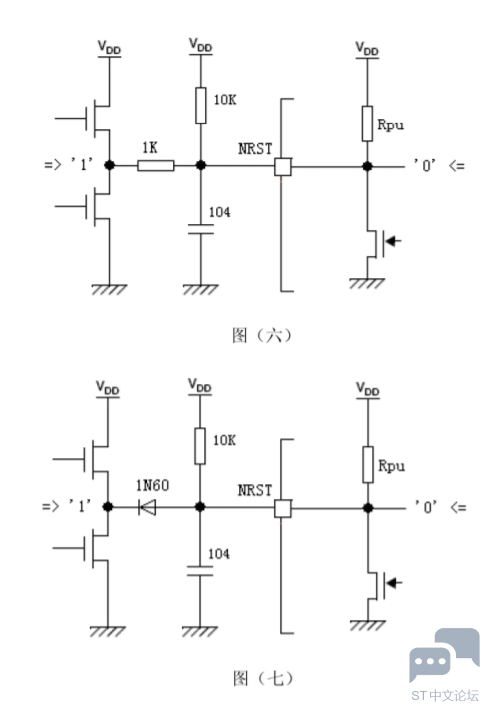

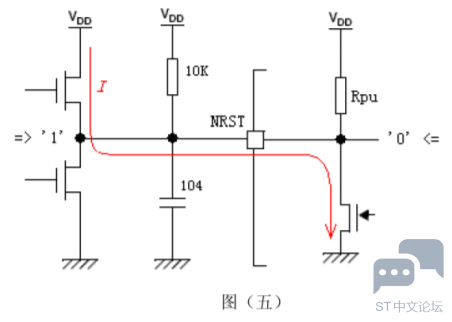

1 E( I( L3 D  V7 ]& `其中(a)、(b)、(c)三种类型都可以实现线与逻辑，而(d)则不能。当(d)型驱动电路与 STM32 的 NRST管脚连接时，会出现图（五）所示的由于强强竞争而产生的短路电流 I。而此时输出结点的逻辑值是不确定的，很可能由此引发一些逻辑信号被湮没而丢失。所以对(d)型驱动电路来说，需要通过隔离电路来驱动 STM32 的 NRST 管脚，而不能直接连接，如图（六）、图（七）所示：
; B! \( _  o$ N- x: |+ [9 k) A

; o1 }* c  z* S, s3 T5 h
1 z* [) Z: R; v7 a  P7 d+ q
所以对(d)型驱动电路来说，需要通过隔离电路来驱动 STM32 的 NRST 管脚，而不能直接连接，如图（六）、图（七）所示：
