前言
. F% [: Q% D% j4 d窗口看门狗(Window watchdog, WWDG)，提供了一种在指定时间窗内刷新看门狗的功能。同时 WWDG 提供了一个提前唤醒中断，能够在 WWDG 计数器值降到触发复位的上一个值时触发。实际应用中，可以在此中断被触发时，刷新 WWDG，并记录当前运行信息，以满足运行错误信息记录等功能需求。

' \; D* Q7 V& u& f7 B( x问题描述
问题复现平台： STM3210E_EVAL 板
                       IAR for ARM v7.70.1
问题复现程序： 基于 STM32F10x_StdPeriph_Lib_V3.5.0\Project\STM32F10x_StdPeriph_Examples
问题描述：在应用开发过程中，WWDG 开启后，WWDG 的提前唤醒中断立即被触发，并且微控制器复位。
主要实现程序如下所示。

1. ……

2. WWDG_SetPrescaler(WWDG_Prescaler_8);
   1 A2 F3 h. q, C5 P
3. WWDG_SetWindowValue(80);

4. /* 在例程基础上添加，开启窗口看门狗中断 */
   " i8 o& a) O7 b5 s* P7 a5 b6 c
5. ……
   6 q; ~4 J% \2 m6 u9 l, H& J
6. NVIC_Init(&NVIC_InitStructure);

7. WWDG_ClearFlag();

8. WWDG_EnableIT();
   * u2 j' j: I! x, `, o4 K2 Z
9. WWDG_Enable(127);
   / \+ o) J, v, }! M0 ~5 G, I
10. ……

11. While(1)
    & n" k9 [$ ]; g) P
12. {
    ) k( u8 \2 B1 ?3 T* ?
13. ……
    ; }7 S- h1 x3 C
14. WWDG_SetCounter(127);

15. ……

16. }

复制代码

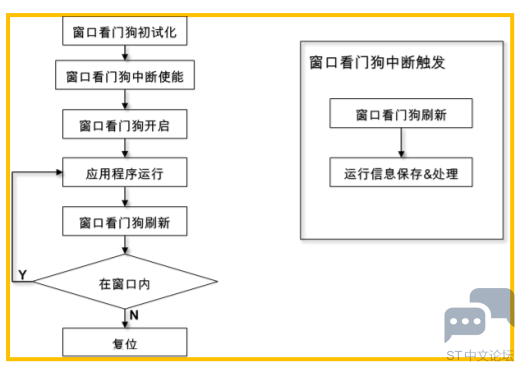

3 Z1 i# z/ F! y5 Z如流程图所示，在应用程序正常运行时，WWDG 中断不会被触发。当程序跑飞等异常情况出现时，由于未能在及时刷新 WWDG，导致 WWDG 中断事件被触发。在中断服务程序中刷新 WWDG，以免微控制器复位，造成运行信息被破坏，并保存运行信息以供错误分析。
7 g: e3 ^7 g* L4 n
( w8 j3 ?" t6 O. h- Y4 R

5 N2 \8 e3 Y2 y/ \& S2 ?
问题分析

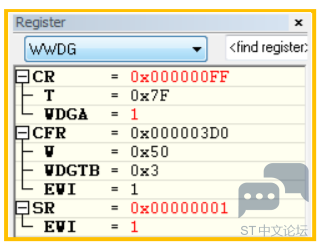

4 y- i5 Z, ]" [$ q1 _利用 IAR 以及 ST-Link V2 进行在线调试，在执行完 WWDG_Enable(127) 指令后，WWDG 寄存器值如下所示。
+ l$ g6 }$ N4 o' P0 I* }

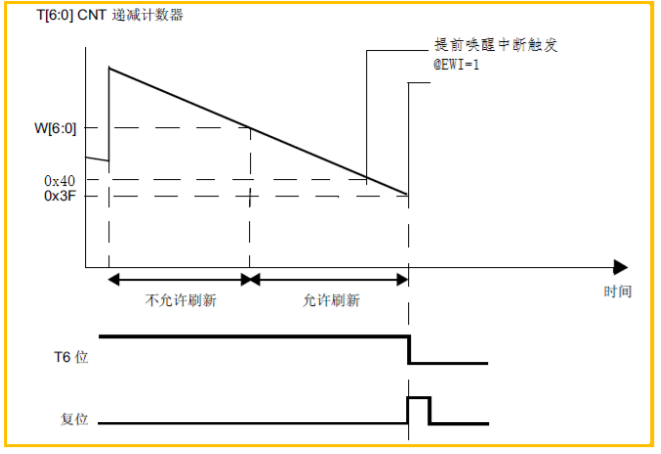

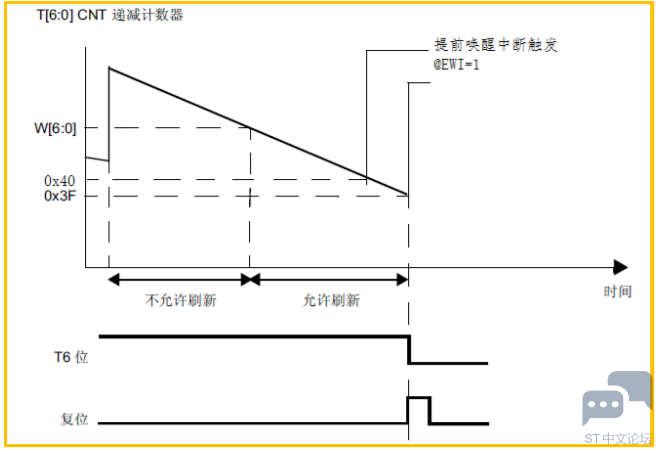

; }# |. o- M. L其中提前唤醒中断标志 WDGA@WWDG_SR 被置位，意味着提前唤醒中断触发。在中断服务程序中，存在刷新 WWDG 指令。此时计数器值 T=0x7F@WWDG_CR 不在窗口内(W=0x50@WWDG_CFR)，而 WWDG 在非窗口中（不允许刷新阶段）重装载计数器值会导致复位，如下图所示。
! C6 v$ B3 y9 A* a! M/ n2 U
; G  ?9 s8 N( U+ D

经过验证，针对这种情况，有两个解决方案。
: q' o3 {% s' w7 v2 k2 Z解决方案一：
0 b, w/ N2 F+ X2 t在使能 WWDG 之后清除提前唤醒中断标志位 EWI@WWDG_SR，然后使能提前唤醒中断。如下所示。
  M4 u8 \% a& W3 i! q" Y

1. ……
   & J7 z- I5 T# u; x- `8 K
2. WWDG_SetWindowValue(80);
   2 Q! A$ r' p9 s
3. /* 在例程基础上添加，开启窗口看门狗中断 */
   9 y7 p0 Y! r6 S0 c- i2 W( L1 H
4. WWDG_Enable(127);
   2 |. D% o7 h: T/ g( E- F
5. ……
   , n! o3 R$ [! ?/ j, s) q" B
6. NVIC_Init(&NVIC_InitStructure);

7. WWDG_ClearFlag();
   $ o( b% }2 B/ c' ~
8. WWDG_EnableIT();
   8 f: i+ t% p" F# |9 p9 h
9. ……

复制代码

解决方案二：
8 a$ Q7 e8 E. Y配置计数器装载值不大于窗口值。如下所示。
5 K' i  J  ~: a, a

1. WWDG_SetWindowValue(127);

2. /* 在例程基础上添加，开启窗口看门狗中断 */

3. ……
   8 f% b3 I3 J6 L, P. R7 L9 b4 c- R
4. NVIC_Init(&NVIC_InitStructure);

5. WWDG_ClearFlag();

6. WWDG_EnableIT();
   / a; N7 `! [. W0 @' C4 S  H
7. WWDG_Enable(127);

8. ……

复制代码

同时，需要确保唤醒中断的服务程序中存在中断标志位 EWI@WWDG_SR 判断语句，以避免异常。
1 M  ?& H; j& ^" X2 a, {' w  @
, p6 X8 S1 t. S/ V
3 @# ^9 W5 o, q: k' Q* C5 @; B总结
WWDG 不仅提供了一种有别于独立看门狗的程序监测方法。同时提前唤醒中断的存在，也为故障信息的保存以及分析，提供了一种途径。但是，需要注意的是窗口看门狗的时钟源来源于 PCLK1，在STOP、STANDBY 低功耗模式下，WWDG 功能被停止。
