问题：
某客户工程师在某型号新产品的设计中，使用了 STM32F407VGT6。据其工程师讲述：他想使用 MDK 自带的 Logic Analyzer 功能，在软件仿真的情况下是正常的，但是用仿真器仿真的时候，该功能出现了问题，尝试了很多种配置都没有成功。

调研：
MDK 自带的帮助文档中有针对如何使用 Logic Analyzer 功能的讲解，其基本前提条件就是需要开启仿真器的 Trace 功能，而在完全软件仿真的时候是不需要有此操作的。客户的重点问题是如何在硬件仿真中实现 Logic Analyzer.
) N& Z8 {; H7 k3 F6 F# {
% N$ X) O, s# W
. y2 j% ~& S/ {+ b结论：
硬件仿真实现 Logic Analyzer 功能是有条件限制的，根据不同的仿真器和不同的 MCU 都有相关的设置。例如使用 Jlink 就需要使用 ETM 接口（详细设置参见 MDK 的帮助文档）。使用 ST-Link/V2 只需要简单的 SWD 接口就可以实现此功能。目前 MDK 的帮助文档中还没有针对 ST-Link 的设置做相关阐述。所以造成有些工程师不了解 ST-Link/V2 在程序仿真时的优势。
; D1 E4 c7 E* p1 n1 J1 b  A9 k
6 }% W$ J( p' q! C
6 I, P/ U2 ~. M$ A2 J/ J+ @7 [! }处理：
+ p% X) r* N( Q- y/ V硬件平台：STM32F4DISCOVERY
MDK 版本：MDK V4.7.3 32K 限制版本
首先在 MDK 中按照如下步骤进行设置。

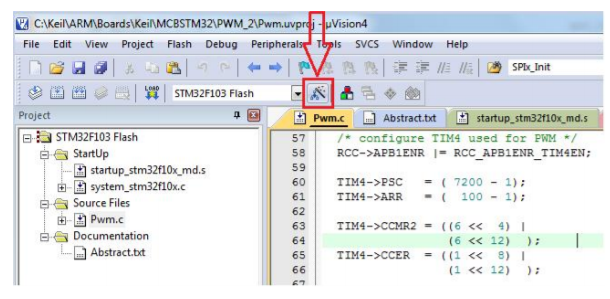

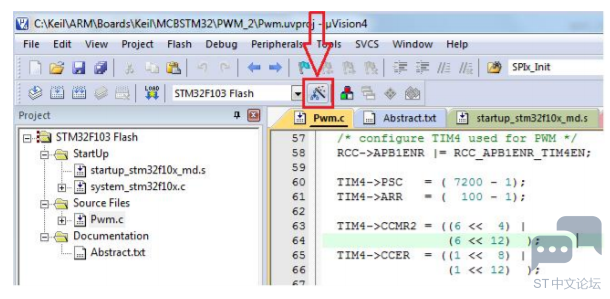

1/选择 Target Option 或者 Alt+F7。
  p: _" a) J5 f: d5 q) E, D

9 D& y" v; z) V" L4 j4 I

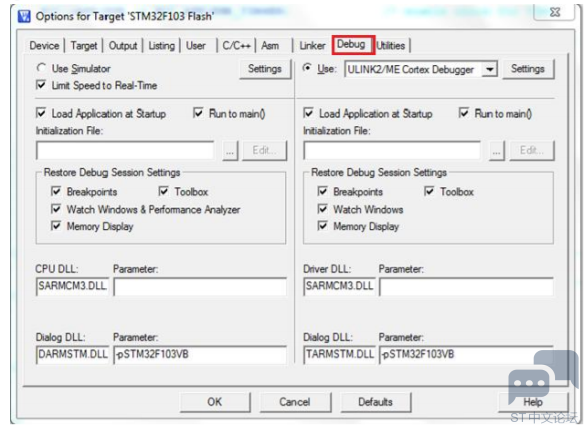

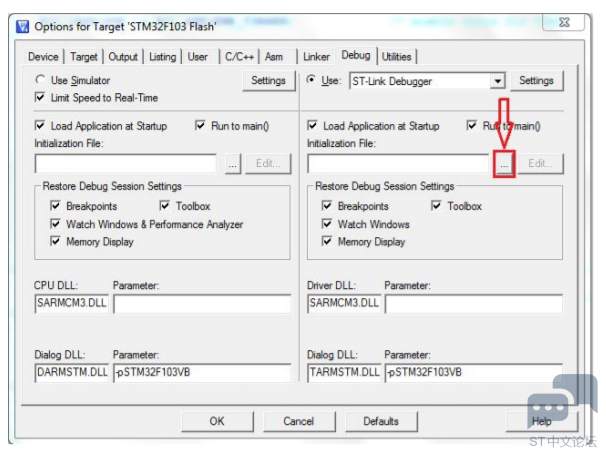

2/选择 Debug 选项
; [  W% W6 O' ^& k7 k2 U, s

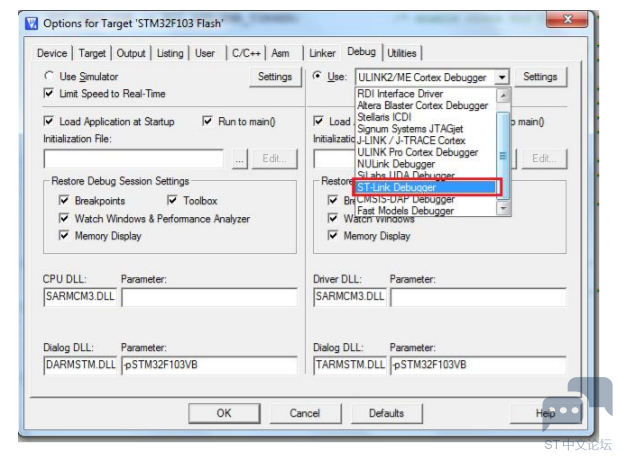

3/选择 ST-Link Debugger

0 h$ K, {5 r7 S/ I# j+ i' Q4 \
* f5 y4 }1 i/ O8 n2 K. R

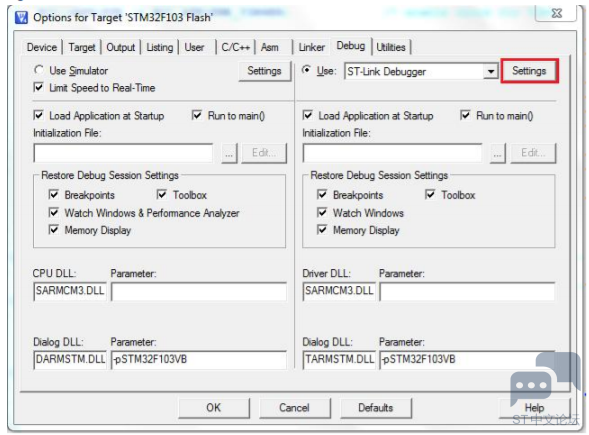

4/选择 Setting
# d- {3 I/ B2 d. ~; s1 x( U
  E) C2 H$ g# x+ D
) |6 x3 ]" {* d% `

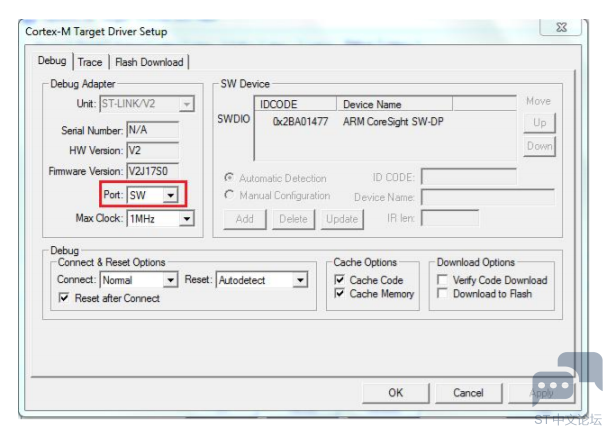

% J; s" G" ]- C" Y/ e1 R5/选择 SW 端口（注意，此时需要连接上 ST-Link/V2）
- q' @5 s" w: _
8 s& E' i( W) d# ]+ a4 C3 U

1 x+ e+ O# R) u

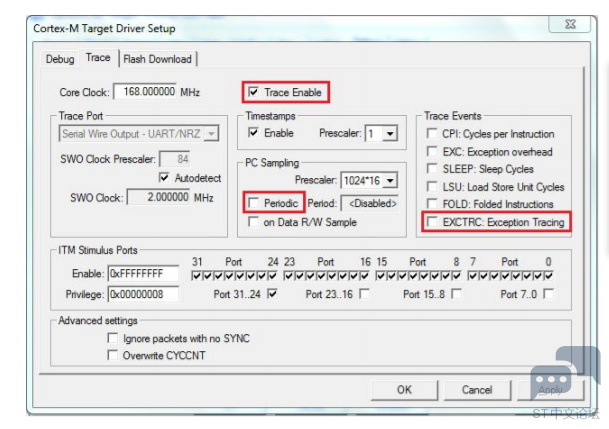

2 n+ O* T9 E' L7 W; b* H% t6/选择 Trace，使能 Trace 功能，禁止 Periodic 和 EXCTRC 功能.其他的配置按照下图设置.
8 w# K) D( y! d* w% h


; b& q7 U1 `# i
7/点击 OK，返回到 debug 界面，在 Initialization File 中添加“STM32_SWO.ini”文件.该文件的路径如下：“C:\Keil\ARM\Boards\Keil\MCBSTM32C\Blinky_Ulp”(备注：本文提供的例程已经包含了这个文件，所以使用该例程无需再次添加此文件)
: `) n; k6 g& K: T4 W) e
2 V" y% @; h- x- z4 T8 K6 u4 M

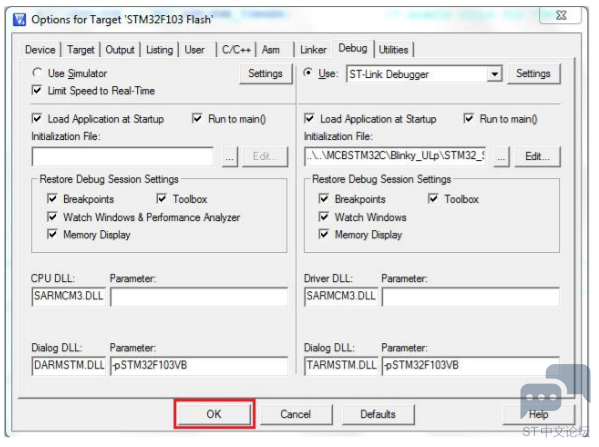

# q3 X5 T! O7 N- l; z9 V8/点击 OK，之后我们的设置就完成了，直接编译仿真即可。

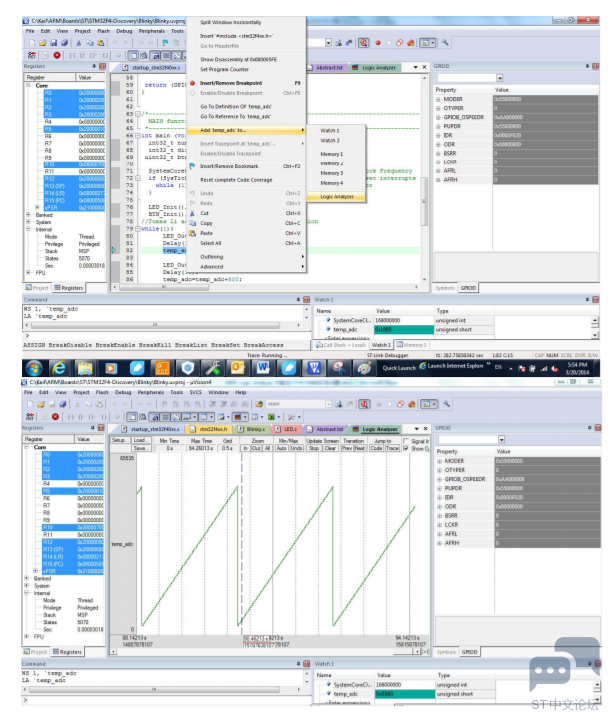

3 V1 \) z+ D. r& q' E9/尝试一个简单的闪灯程序进行测试.该测试程序在 Logic Analyzer 中看变量 temp_adc 的变化所产生的波形。
( U: ?' `, z$ E! n7 M, g备注：添加变量到 Logic Analyzer 中很简单，只需要点击右键 Add




' A$ B$ t0 U1 |5 N4 m建议：
1/MDK 的这个 Logic Analyzer 是一个简单易用的评估工具，对于低速信号或者简单的变量可以很直观的显示出来，对于早期评估很有帮助。
2/ST-Link 在针对 STM32 的仿真支持的非常好，建议在使用 STM32 的情况下，优先考虑该仿真器。
3/如果想真实的反馈外设的逻辑状态，那么还是需要真正的逻辑分析仪的
