前言
在很多应用中，文件系统被用来在存储介质上进行存储和管理文件数据。FatFs 作为面向小型嵌入式系统的一种通用 FAT 文件系统，被广泛使用。在 STM32Cube 库中，Middleware 是包含有 FatFs 文件系统的，而且有相关的例程。但是在标准外设库并没有相关的例程，这使得在使用标准外设库在开发项目中使用文件系统的话，需要自己再移植代码。其实，从STM32Cube 库向标准外设库移植 FatFs 文件系统很方便，简单实用。下面我们以 STM32F4 系列为例，来介绍一下 SD 卡的移植。

STM32CubeF4库中的 FatFs
大家都知道，进行 FatFs 移植主要就是在 diskio.c 中添加底层驱动代码。在 STM32CubeF4 库中，可以在\STM32Cube_FW_F4_V1.11.0\Middlewares\Third_Party\FatFs\src 找到 FatFs R0.11 的代码，细心的工程师会发现，里边的文件与从 FatFs 下载的 FatFs R0.11 不太一样，多了 ff_gen_drv.c 和 ff_gen_drv.h 两个文件，并且多了一个包含多种存储介质驱动的 driver 文件夹。这是因为 ST 的工程师在 FatFs 的代码中，已经为大家添加了各种存储介质的驱动代码，以方便大家使用，并使用 ff_gen_drv.c 来进行管理。所以，STM32CubeF4 的 FatFs 中间件模块架构如下：

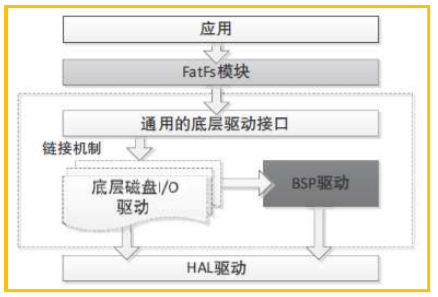

从架构图可知，在 STM32CubeF4 解决方案中，已经添加额外的接口层，可以动态地添加/删除 FatFs 模块的物理介质。如需以底层磁盘 I/O 驱动来连接 FatFs 模块，用户可以使用 FATFS_LinkDriver()和 FATFS_UnLinkDriver() 动态地添加或者删除磁盘 I/O 驱动；应用程序可能需要知道当前连接的磁盘 I/O 驱动数量，这一点可通过 FATFS_GetAttachedDriversNbr() API 来实现。这让我们在管理物理介质更为方便。这三个函数就位于 ff_gen_drv.c 中。以 SD 卡为例，原本的“diskio.c”分化为“diskio.c + ff_gen_drv.c + \drivers\sd_diskio.c”三个文件，虽然文件增加了，但是条理更加清晰。具体的介绍可以参考用户手册 UM1721《在 STM32Cube 上开发 FatFs 相关应用》，这里不作详述。看完 UM1721，接下来可以开始动手实现了。

一实现环境
开发板： STM32439I-EVAL (MCU: STM32F439NIH6)
开发环境： STM32Cube_FW_F4_V1.11.0
STM32F4xx_DSP_StdPeriph_Lib_V1.6.1
IDE： IAR Embedded Workbench for ARM v7.50.1.10273

二实现步骤
1.在标准外设库上建立项目文件，确保 SD 卡可正常工作
1) 在\STM32F4xx_DSP_StdPeriph_Lib_V1.6.1\Project 下复制 STM32F4xx_StdPeriph_Templates 并将文件夹更名为 FatFs_uSD
2) 将\STM32F4xx_DSP_StdPeriph_Lib_V1.6.1\Project\STM32F4xx_StdPeriph_Examples\SDIO\SDIO_uSDCard 下的文件复制到 FatFs_uSD 替换掉原有文件
3) 打开 EWARM 下面的项目文件，在项目文件中添加\Utilities\STM32_EVAL\STM324x9I_EVAL 文件组，并加入stm324x9i_eval.c、stm324x9i_eval_ioe16.c、stm324x9i_eval_sdio_sd.c，如图：



4) 在 main.h 中将 include 中的代码加入 STM324x9I 的信息，更新为

1.    #if defined (USE_STM324xG_EVAL)

2.    #include "stm324xg_eval.h"

3.    #include "stm324xg_eval_sdio_sd.h"

4.    #elif defined (USE_STM324x7I_EVAL)

5.    #include "stm324x7i_eval.h"

6.    #include "stm324x7i_eval_sdio_sd.h"

7.    #elif defined (USE_STM324x9I_EVAL)

8.    #include "stm324x9i_eval.h"

9.    #include "stm324x9i_eval_sdio_sd.h"

10.    #else

11.    #error "Please select first the Evaluation board used in your application (in Project

12.    Options)"

13.    #endif

复制代码

5) 编译，成功。下载运行，可见 LED1、LED2 和 LED3 点亮，证明 SD 卡读写正常。此步骤的目的在于首先要确保 SDIO 读写 SD 卡是正常的。

   2.移植 FatFs 代码
1) 将\STM32Cube_FW_F4_V1.11.0\Middlewares\Third_Party\下的 FatFs 文件夹复制到 \STM32F4xx_DSP_StdPeriph_Lib_V1.6.1\Libraries

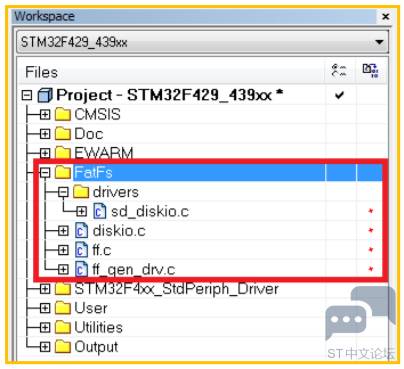

2) 打开之前的项目，在项目中添加 FatFs 文件组，加入\drivers\sd_diskio.c、diskio.c、ff.c 和 ff_gen_drv.c，如图：

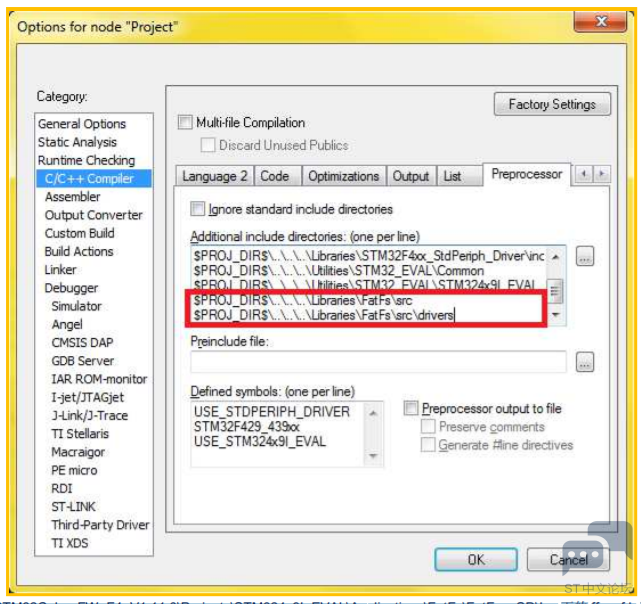

3) 打开 Project Options，在 C/C++ Compiler 的 Preprocessor 页面添加 FatFs 使用的头文件的地址： $PROJ_DIR$\..\..\..\Libraries\FatFs\src 和$PROJ_DIR$\..\..\..\Libraries\FatFs\src\drivers，如下：



4) 复制\STM32Cube_FW_F4_V1.11.0\Projects\STM324x9I_EVAL\Applications\FatFs\FatFs_uSD\Inc 下的 ffconf.h 到\STM32F4xx_DSP_StdPeriph_Lib_V1.6.1\Project\Fatfs_uSDcard
5) 修改 ffconf.h，删掉第 15 行的 “#include "stm32f4xx_hal.h"”，将第 18 行的“#include "stm324x9i_eval_sd.h"”改为 “#include "stm324x9i_eval_sdio_sd.h"”
6) 修改 sd_diskio.c，这是整个移植最关键的地方。
    a. DSTATUS SD_initialize(BYTE lun)
    STM32CubeF4 中的 BSP_SD_Init()对应于标准外设库的 SD_Init()，MSD_OK 对应于 SD_OK。此函数修改为：

1.     DSTATUS SD_initialize(BYTE lun)

2.     {

3.     Stat = STA_NOINIT;

4.

5. /* Configure the uSD device */

6. if(SD_Init() == SD_OK)

7. {

8. Stat &= ~STA_NOINIT;

9. }

10. return Stat;

11. }

复制代码

b. DSTATUS SD_status(BYTE lun)
STM32CubeF4 中的 BSP_SD_GetStatus ()对应于标准外设库的 SD_GetStatus() ()。此函数修改为：

1. DSTATUS SD_status(BYTE lun)

2. {

3. Stat = STA_NOINIT;

4. if(SD_GetStatus() == SD_TRANSFER_OK)

5. {

6. Stat &= ~STA_NOINIT;

7. }

8.

9. return Stat;

10. }

复制代码

c. DRESULT SD_read(BYTE lun, BYTE *buff, DWORD sector, UINT count)
在 STM32CubeF4 中，BSP_SD_ReadBlocks()函数调用 HAL_SD_ReadBlocks()，而 HAL_SD_ReadBlocks()已经针对读取单个 Block 和多个 Block 进行了处理。而在标准外设库中没有这样的函数，单个 Block 的读取使用SD_ReadBlock()函数，多个 Block 的读取使用 SD_ReadMultiBlocks()函数。所以，这个函数需要修改为：

1. DRESULT SD_read(BYTE lun, BYTE *buff, DWORD sector, UINT count)

2. {

3. DRESULT res = RES_OK;

4.

5. if (count > 1)

6. {

7. /* Read multiple block */

8. if(SD_ReadMultiBlocks((uint8_t *)buff,

9. (uint64_t) (sector * BLOCK_SIZE),

10. BLOCK_SIZE,

11. count) != SD_OK)

12. return RES_ERROR;

13. /* Check if the Transfer is finished */

14. if(SD_WaitReadOperation() != SD_OK)

15. return RES_ERROR;

16. while(SD_GetStatus() != SD_TRANSFER_OK);

17. }

18. else

19. {

20. /* Read block */

21. if(SD_ReadBlock((uint8_t *)buff,

22. (uint64_t) (sector * BLOCK_SIZE),

23. BLOCK_SIZE) != SD_OK)

24. return RES_ERROR;

25. /* Check if the Transfer is finished */

26. if(SD_WaitReadOperation() != SD_OK)

27. return RES_ERROR;

28. while(SD_GetStatus() != SD_TRANSFER_OK);

29. }

30.

31. return res;

32. }

复制代码

d. DRESULT SD_write(BYTE lun, const BYTE *buff, DWORD sector, UINT count)
SD_write()的修改和 SD_read()一样，需要分别对单个 Block 和多个 Block 进行处理。函数修改为：

1. DRESULT SD_write(BYTE lun, const BYTE *buff, DWORD sector, UINT count)

2. {

3. DRESULT res = RES_OK;

4.

5. if (count > 1)

6. {

7. /* Write multiple block */

8. if(SD_WriteMultiBlocks((uint8_t *)buff,

9. (uint64_t) (sector * BLOCK_SIZE),

10. BLOCK_SIZE,

11. count) != SD_OK)

12. return RES_ERROR;

13. /* Check if the Transfer is finished */

14. if(SD_WaitWriteOperation() != SD_OK)

15. return RES_ERROR;

16. while(SD_GetStatus() != SD_TRANSFER_OK);

17. }

18. else

19. {

20. /* Write block */

21. if(SD_WriteBlock((uint8_t *)buff,

22. (uint64_t) (sector * BLOCK_SIZE),

23. BLOCK_SIZE) != SD_OK)

24. return RES_ERROR;

25. /* Check if the Transfer is finished */

26. if(SD_WaitWriteOperation() != SD_OK)

27. return RES_ERROR;

28. while(SD_GetStatus() != SD_TRANSFER_OK);

29. }

30.

31. return res;

32. }

复制代码

e. DRESULT SD_ioctl(BYTE lun, BYTE cmd, void *buff)
STM32CubeF4 中的 BSP_SD_GetCardInfo()对应于标准外设库的 SD_GetCardInfo()。此函数修改为：

1. DRESULT SD_ioctl(BYTE lun, BYTE cmd, void *buff)

2. {

3. DRESULT res = RES_ERROR;

4. SD_CardInfo CardInfo;

5.

6. if (Stat & STA_NOINIT) return RES_NOTRDY;

7.

8. switch (cmd)

9. {

10. /* Make sure that no pending write process */

11. case CTRL_SYNC :

12. res = RES_OK;

13. break;

14.

15. /* Get number of sectors on the disk (DWORD) */

16. case GET_SECTOR_COUNT :

17. SD_GetCardInfo(&CardInfo);

18. *(DWORD*)buff = CardInfo.CardCapacity / BLOCK_SIZE;

19. res = RES_OK;

20. break;

21.

22. /* Get R/W sector size (WORD) */

23. case GET_SECTOR_SIZE :

24. *(WORD*)buff = BLOCK_SIZE;

25. res = RES_OK;

26. break;

27.

28. /* Get erase block size in unit of sector (DWORD) */

29. case GET_BLOCK_SIZE :

30. *(DWORD*)buff = BLOCK_SIZE;

31. break;

32.

33. default:

34. res = RES_PARERR;

35. }

36.

37. return res;

38. }

复制代码

至此，编译可通过，FatFs 的移植已算完成。接下来，是修改测试代码。
7) 修改 main.c。参考\STM32Cube_FW_F4_V1.11.0\Projects\STM324x9I_EVAL\Applications\FatFs\FatFs_uSD\Src\main.c，修改此文件，如下：

1. /* Includes ------------------------------------------------------------------*/

2. #include "main.h"

3. /** @addtogroup STM32F4xx_StdPeriph_Examples

4. * @{

5. */

6. /** @addtogroup SDIO_uSDCard

7. * @{

8. */

9. /* Private typedef -----------------------------------------------------------*/

10. typedef enum {FAILED = 0, PASSED = !FAILED} TestStatus;

11. /* Private define ------------------------------------------------------------*/

12. /* Private macro -------------------------------------------------------------*/

13. /* Private variables ---------------------------------------------------------*/

14. FATFS SDFatFs; /* File system object for SD card logical drive */

15. FIL MyFile; /* File object */

16. char SDPath[4]; /* SD card logical drive path */

17. /* Private function prototypes -----------------------------------------------*/

18. static void NVIC_Configuration(void);

19. static void Error_Handler(void);

20. /* Private functions ---------------------------------------------------------*/

21. /**

22. * @brief Main program

23. * @param None

24. * @retval None

25. */

26. int main(void)

27. {

28. /*!< At this stage the microcontroller clock setting is already configured,

29. this is done through SystemInit() function which is called from startup

30. files (startup_stm32f40_41xxx.s/startup_stm32f427_437xx.s)

31. before to branch to application main. To reconfigure the default setting

32. of SystemInit() function, refer to system_stm32f4xx.c file

33. */

34. FRESULT res; /* FatFs function common result

35. code */

36. uint32_t byteswritten, bytesread; /* File write/read counts */

37. uint8_t wtext[] = "STM32 with FatFs demo @ std lib"; /* File write buffer */

38. uint8_t rtext[100]; /* File read buffer */

39. /* Initialize LEDs available on EVAL board */

40. STM_EVAL_LEDInit(LED1);

41. STM_EVAL_LEDInit(LED3);

42. /* NVIC Configuration */

43. NVIC_Configuration();

44. /*##-1- Link the micro SD disk I/O driver ##################################*/

45. if(FATFS_LinkDriver(&SD_Driver, SDPath) == 0)

46. {

47. /*##-2- Register the file system object to the FatFs module ##############*/

48. if(f_mount(&SDFatFs, (TCHAR const*)SDPath, 0) != FR_OK)

49. {

50. /* FatFs Initialization Error */

51. Error_Handler();

52. }

53. else

54. {

55. /*##-3- Create a FAT file system (format) on the logical drive #########*/

56. /* WARNING: Formatting the uSD card will delete all content on the device */

57. if(f_mkfs((TCHAR const*)SDPath, 0, 0) != FR_OK)

58. {

59. /* FatFs Format Error */

60. Error_Handler();

61. }

62. else

63. {

64. /*##-4- Create and Open a new text file object with write access #####*/

65. if(f_open(&MyFile, "STM32STD.TXT", FA_CREATE_ALWAYS | FA_WRITE) != FR_OK)

66. {

67. /* 'STM32STD.TXT' file Open for write Error */

68. Error_Handler();

69. }

70. else

71. {

72. /*##-5- Write data to the text file ################################*/

73. res = f_write(&MyFile, wtext, sizeof(wtext), (void *)&byteswritten);

74.

75. if((byteswritten == 0) || (res != FR_OK))

76. {

77. /* 'STM32STD.TXT' file Write or EOF Error */

78. Error_Handler();

79. }

80. else

81. {

82. /*##-6- Close the open text file #################################*/

83. f_close(&MyFile);

84.

85. /*##-7- Open the text file object with read access ###############*/

86. if(f_open(&MyFile, "STM32STD.TXT", FA_READ) != FR_OK)

87. {

88. /* 'STM32STD.TXT' file Open for read Error */

89. Error_Handler();

90. }

91. else

92. {

93. /*##-8- Read data from the text file ###########################*/

94. res = f_read(&MyFile, rtext, sizeof(rtext), (UINT*)&bytesread);

95.

96. if((bytesread == 0) || (res != FR_OK))

97. {

98. /* 'STM32STD.TXT' file Read or EOF Error */

99. Error_Handler();

100. }

101. else

102. {

103. /*##-9- Close the open text file #############################*/

104. f_close(&MyFile);

105.

106. /*##-10- Compare read data with the expected data ############*/

107. if((bytesread != byteswritten))

108. {

109. /* Read data is different from the expected data */

110. Error_Handler();

111. }

112. else

113. {

114. /* Success of the demo: no error occurrence */

115. STM_EVAL_LEDOn(LED1);

116. }

117. }

118. }

119. }

120. }

121. }

122. }

123. }

124.

125. /*##-11- Unlink the micro SD disk I/O driver ###############################*/

126. FATFS_UnLinkDriver(SDPath);

127.

128. /* Infinite loop */

129. while (1)

130. {

131. }

132. }

133. /**

134. * @brief Configures SDIO IRQ channel.

135. * @param None

136. * @retval None

137. */

138. static void NVIC_Configuration(void)

139. {

140. NVIC_InitTypeDef NVIC_InitStructure;

141. /* Configure the NVIC Preemption Priority Bits */

142. NVIC_PriorityGroupConfig(NVIC_PriorityGroup_1);

143. NVIC_InitStructure.NVIC_IRQChannel = SDIO_IRQn;

144. NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 0;

145. NVIC_InitStructure.NVIC_IRQChannelSubPriority = 0;

146. NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;

147. NVIC_Init(&NVIC_InitStructure);

148. NVIC_InitStructure.NVIC_IRQChannel = SD_SDIO_DMA_IRQn;

149. NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 1;

150. NVIC_Init(&NVIC_InitStructure);

151. }

152. /**

153. * @brief This function is executed in case of error occurrence.

154. * @param None

155. * @retval None

156. */

157. static void Error_Handler(void)

158. {

159. /* Turn LED3 on */

160. STM_EVAL_LEDOn(LED3);

161. while(1)

162. {

163. }

164. }

165. #ifdef USE_FULL_ASSERT

166. /**

167. * @brief Reports the name of the source file and the source line number

168. * where the assert_param error has occurred.

169. * @param file: pointer to the source file name

170. * @param line: assert_param error line source number

171. * @retval None

172. */

173. void assert_failed(uint8_t* file, uint32_t line)

174. {

175. /* User can add his own implementation to report the file name and line number,

176. ex: printf("Wrong parameters value: file %s on line %d\r\n", file, line) */

177. /* Infinite loop */

178. while (1)

179. {

180. }

181. }

182. #endif

复制代码

还需要在 main.h 中加入：

1. /* FatFs includes component */

2. #include "ff_gen_drv.h"

3. #include "sd_diskio.h"

复制代码

此主函数实现功能为：创建 STM32STD.TXT 文件，并向其写入“STM32 with FatFs demo @ std lib”
8) 编译，成功。
3.测试
1) 连接 STM32439I-EVAL 到 PC
2) 打开工程，下载代码并运行，LED1 点亮，代表运行通过。

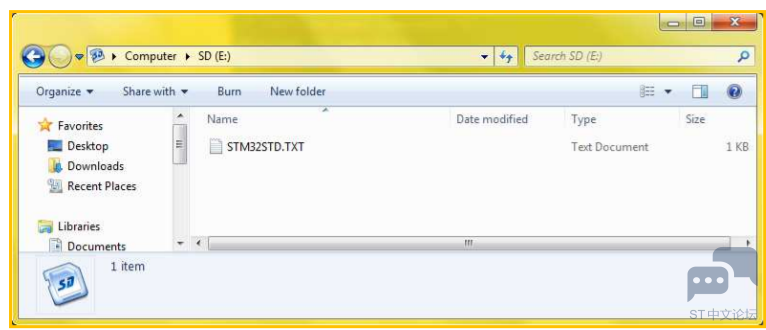

3) 将 SD 卡从 STM32439I-EVAL 取出，放入 PC 进行读取，可见：

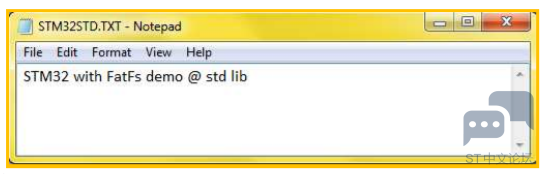

4) 打开 STM32STD.TXT，可见：



5) 测试结果：成功。

结论
此文档介绍从 STM32CubeF4 中将 FatFs 文件系统移植到标准外设库的实现过程。另外，对于时间接口函数，有需要的读者可自行进行移植。
