前言
STM32 PCROP 专有代码读出保护，将某个区域设置为仅允许执行，可防止代码被非法读出与修改。ST 网站提供了免费的PCROP 参考代码，但是例程中仅仅提供了用代码设置 PCROP。为方便利用 PCROP 进行知识产权保护的开发和部署，这篇文章提供了方法， 可在 RDP 级别设置为 1 或者 0 时，使用代码清除 PCROP。
' V$ Q# W- j/ N! K  {: s
, X+ k: c$ z5 y0 ]+ vST 网站上的 PCROP 参考代码
学习使用 PCROP，可从 ST 网站下载文档以及参考代码。文档里有一步一步的详细说明。参考代码则实现了，如何设置编译开发环境去掉文字库(Literal pool)，以避免受保护区域需要被读访问；参考代码也实现了如何利用代码使能 PCROP 保护以及如何导出接口符号供二次开发使用。你可以编译运行 PCROP 参考代码。一旦下载到开发板并运行后，扇区 2 会自动被设置成 PCROP 保护。你将无法再次下载
/ |" L5 O) V  V5 c, C* a+ ]! N代码到该扇区，也无法读出该扇区的内容。若想通过 STLink 工具解除 PCROP 保护，则会导致整个 Flash 被擦除。

使用代码清除 PCROP
在熟悉 ST 网站上的 PCROP 参考代码基础之上，我们将讨论如何使用代码清除 PCROP。
1. 原理

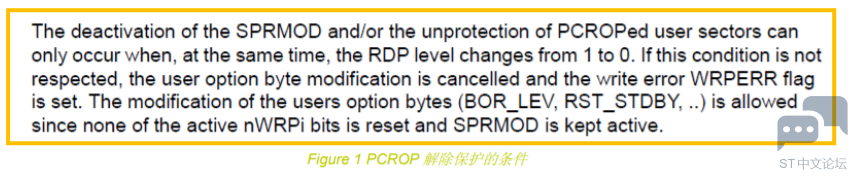

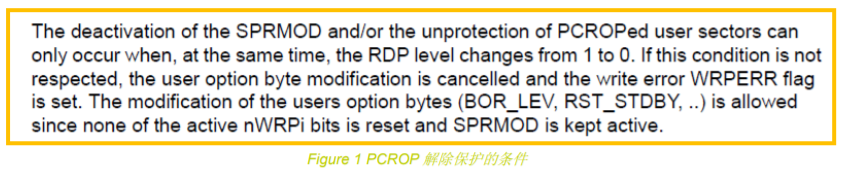

# P/ A9 T( s% {7 I0 z+ m   根据用户手册，要想清除 PCROP 保护，读保护 RDP 级别必须从 1 设置成 0。也就是说，即使当前 RDP 级别为 0，我们也要使用代码将其设置成 1。然后，同时关掉 PCROP 和将 RDP 设置成 0。这也说明，尽管是清除 PCROP 保护，我们的代码必须加入 RDP 的设置函数, 而不能仅仅修改参考代码中的 PCROP_Enable 的状态字段使其变成 PCROP_Disable。
+ f, L) f0 j( m) s( p6 r, q) C  l' H
9 S$ l, f1 H) }3 n5 r' M  d( ~
* \( m7 T# b6 ]% N3 r$ u* U
2. 材料准备
   开发板： STM32F429I-Discovery
# M/ B# r! j4 C" u. w   开发工具：STM32Cube_FW_F4_V1.15.0
                   STM32CubeExpansion_AN4701_F4_V1.0.0（从 ST 网站下载的参考代码）
) ^! Y0 v) W3 @6 |) B                   STM32 STLink
                   IAR/Keil
2 [1 k- V3 ^3 I   注：也可以选择其他支持 PCROP 的 STM32 系列并选择相应的开发板与固件库。
6 u4 N$ D, h- \# e1 V+ A3 u3. 代码
    设置 RDP 到级别 1
   该函数在 RDP 级别为 0 时，若需要清除 PCROP, 必须被使用。

1.    void RDP_Enable()

2.    {
   2 P2 b$ c+ Z3 o0 n
3.    HAL_FLASH_OB_Unlock();

4.    /* Allow Access to Flash control registers and user Falsh */
   # f+ R4 ]. U+ a3 z
5.    HAL_FLASH_Unlock();
   * t' F" e9 m: {8 ^8 {2 P3 O
6.    HAL_FLASHEx_OBGetConfig(&OBInit);

7.    //After programming please power off and power on in order to use this board

8.    if(OBInit.RDPLevel == OB_RDP_LEVEL_0)
   & d$ }9 Y8 Q7 Q/ U/ o
9.    {

10.    OBInit.OptionType = OPTIONBYTE_RDP;

11.    OBInit.RDPLevel = OB_RDP_LEVEL_1;
    1 D* q, I3 X' h5 w! g
12.    HAL_FLASHEx_OBProgram(&OBInit);
    ( t0 _( S+ E- e5 u! c
13.
    , E5 e+ ^& K8 j, B4 ]
14. /* Start the Option Bytes programming process */
    0 h3 g, t# s- u
15. if (HAL_FLASH_OB_Launch() != HAL_OK)
    0 t% l  r5 q  ~  p
16. {
    + ~7 f& b/ v& V; v2 N& `
17. /* User can add here some code to deal with this error */

18. while (1)
      I. v( k: V) s: W- y( Z$ K; L2 O
19. {

20. }
    6 |; d: ]$ d% Q6 K. D+ h
21. }

22. }
    1 `) ]- }0 }; _% R$ @& K7 H
23. /* Prevent Access to option bytes sector */

24. HAL_FLASH_OB_Lock();
    7 z) n$ A: \! F9 N/ U4 \
25. HAL_FLASH_Lock();
    5 {5 `7 }, c( a+ E; _
26. }

复制代码

: e) p' f) d8 ^2 h+ B; N4 @ 设置 RDP 到级别 0
在清除 PCROP 保护的代码里不会直接调用这个函数。参考手册提到，PCROP 的清除必须与 RDP 从 1 到 0 同时发生，而下列 RDP_Disable 函数则是完整独立的，无法与 PCROP 的 Option bytes 同时操作。不过，这个代码的中间部分，也就是实际功能部分，将在清除 PCROP 时被重用。
+ y1 y0 b5 d. l+ J- P- r

1. void RDP_Disable()

2. {

3. HAL_FLASH_OB_Unlock();

4.

5. /* Allow Access to Flash control registers and user Falsh */

6. HAL_FLASH_Unlock();
   & S  I  q3 L0 @& I; c! `1 _
7.

8. HAL_FLASHEx_OBGetConfig(&OBInit);

9. //After programming please power off and power on in order to use this board

10. if(OBInit.RDPLevel == OB_RDP_LEVEL_1)

11. {
    ( {; E4 W' @& {/ t
12. OBInit.OptionType = OPTIONBYTE_RDP;

13. OBInit.RDPLevel = OB_RDP_LEVEL_0;
    : v. c" s- l: G2 P
14. HAL_FLASHEx_OBProgram(&OBInit);
      P0 g: t+ j4 T( P( v8 H1 g$ Q* l0 i
15.
    + Z4 k) o% b% o  c% q0 F$ k
16. /* Start the Option Bytes programming process */
    / N6 U9 Z3 q% _" x
17. if (HAL_FLASH_OB_Launch() != HAL_OK)
      l' w; i5 J5 {1 P# k/ s9 P& j3 ~
18. {
    - w% f: _+ W5 _) G4 s$ U
19. /* User can add here some code to deal with this error */

20. while (1)
    $ n, i* a7 m6 |. W) l' Q6 u; ~5 K! w
21. {
    9 ?2 Z9 t: E3 A7 F
22. }

23. }
    / ]. c# ]8 d, ?. r! B
24. }

25. /* Prevent Access to option bytes sector */

26. HAL_FLASH_OB_Lock();

27. HAL_FLASH_Lock();
    ' E5 _8 T: ]5 a$ v
28. }

复制代码

0 m* f: b2 A$ V* O# E9 } 清除 PCROP
# S( N3 ?3 U. x/ Z下述代码清除 PCROP， 它基于参考代码中的 PCROP_Enable 函数改写而成。首先，它通过 RDP_Enable 将 RDP 设置成 1。注意实验中不要将 RDP 设置成为 2，否则所有的 Option bytes 将不再被允许修改。然后将 RDP 和 PCROP 都设置完毕，调用一次 HAL_FLASH_OB_Launch 达到同时将 RDP 设置成 1 并清除 PCROP 保护。
* F* w9 |- a. K! ~- N

1. uint32_t PCROP_Disable(void)

2. {

3.

4. RDP_Enable();
   / S* i, R2 c; d$ d3 J* c4 F
5.

6. /* Get FLASH_PCROP_SECTORS protection status */

7. HAL_FLASHEx_AdvOBGetConfig(&pAdvOBInit);

8. SectorsPCROPStatus = pAdvOBInit.SectorsBank1 & FLASH_PCROP_SECTORS;

9. PCROPStatus = pAdvOBInit.SectorsBank1 & PCROP_ENABLED;

10.
    # T4 T1 ]; t1 J, e6 ~
11. /* Check if sector 2 has been already PCROP-ed */

12. if ((PCROPStatus == PCROP_ENABLED) && (SectorsPCROPStatus == FLASH_PCROP_SECTORS))

13. {
    0 s" X) `; K. i' X
14. /* Allow Access to option bytes sector */

15. HAL_FLASH_OB_Unlock();

16. /* Allow Access to Flash control registers and user Flash */
    7 P  L  U! l3 ^, k( b! l
17. HAL_FLASH_Unlock();
    % ?& d4 x& I* ^- w1 Y
18. /* Clear all nWRP bits */

19. pAdvOBInit.OptionType = OPTIONBYTE_PCROP;
    8 }4 b9 l) ]( M) `8 T
20. pAdvOBInit.PCROPState = OB_PCROP_STATE_DISABLE;

21. pAdvOBInit.Banks = FLASH_BANK_BOTH;
    ) j- M: n3 h8 ^4 i
22. pAdvOBInit.SectorsBank1 = OB_PCROP_SECTOR_All;
    1 q8 X, n7 u7 _/ Q8 h6 h
23. pAdvOBInit.SectorsBank2 = OB_PCROP_SECTOR_All;

24. HAL_FLASHEx_AdvOBProgram(&pAdvOBInit);

25. /* Clear PCROP protection on sector 2 by setting nWRP 2 bit */
    & }( s% y- v2 f3 M7 \) s+ S
26. pAdvOBInit.OptionType = OPTIONBYTE_PCROP;

27. pAdvOBInit.PCROPState = OB_PCROP_STATE_DISABLE;

28. pAdvOBInit.Banks = FLASH_BANK_1;
    + C" ^+ k+ l/ Z: `
29. pAdvOBInit.SectorsBank1 = OB_PCROP_SECTOR_2;

30. HAL_FLASHEx_AdvOBProgram(&pAdvOBInit);

31.

32. /* Disable PCROP Protection by setting SPRMOD bit */

33. HAL_FLASHEx_OB_SelectPCROP();

34. /* Set RDP from 1 to 0*/
    5 Q; l9 U4 X' ^
35. OBInit.OptionType = OPTIONBYTE_RDP;
    , w% w2 _4 l4 T7 A! j
36. OBInit.RDPLevel = OB_RDP_LEVEL_0;
      W9 \! `) Y: ~1 C* Q% Q+ D: Q
37. HAL_FLASHEx_OBProgram(&OBInit);
    0 I  ?2 g, A) @$ H- d" i7 c- R2 ^
38. /* Start the Option Bytes programming process */
    + E' @. D. E# Q' b) ?' Q! ~; ]
39. if (HAL_FLASH_OB_Launch() != HAL_OK)

40. {

41. /* Error occurred while options bytes programming */

42. return(0);

43. }

44. /* Prevent Access to option bytes sector */
    ' ~: }* z% }6 Q$ z- j; x
45. HAL_FLASH_OB_Lock();
    % \  W7 x" ]* o7 E5 x$ f
46. /* Disable the Flash option control register access (recommended to protect

47. the option Bytes against possible unwanted operations) */

48. HAL_FLASH_Lock();
    9 j' \& a3 j+ T
49.

50. /* PCROP Protection successfully Enabled */
    ; W5 O! j& B* J3 v$ M+ L
51. return(1);
    ; [: e+ r5 R3 g- C8 b: p* c
52. }

53. }

复制代码

0 a; o& z: y( [2 D" z  s& f4．运行
在主函数中，调用 PCROP_Disable 可解除 PCROP 保护。RDP_Enable 后需要关闭电源，重新启动，然后系统正常运行解除 PCROP 保护。解除保护后，可通过 STLink 确认 PCROP Option bytes 已恢复，同时也可以看到整个 Flash 内容已被擦除。
4 u( @: a7 q# E& J* N0 Z$ V5 p; d
3 }: B$ S4 Y" D8 \. R0 i4 U$ J7 d
! H( c& U1 V5 n" Y. }% q0 z' G结论
本文讨论了完全使用代码控制 PCROP 的设置与清除。它可以使用在 PCROP 代码保护的开发与部署阶段。
