一、Cubemx工程配置

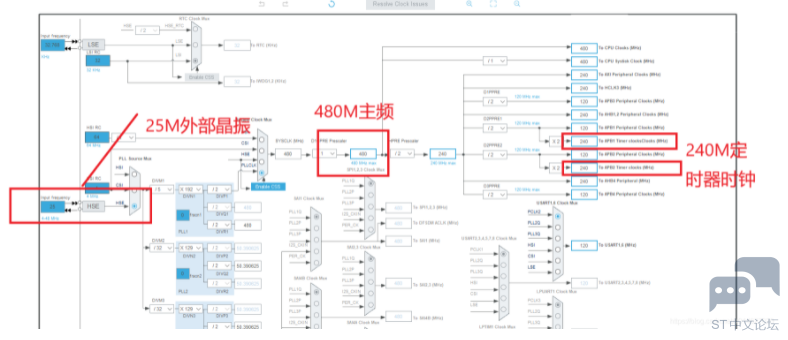

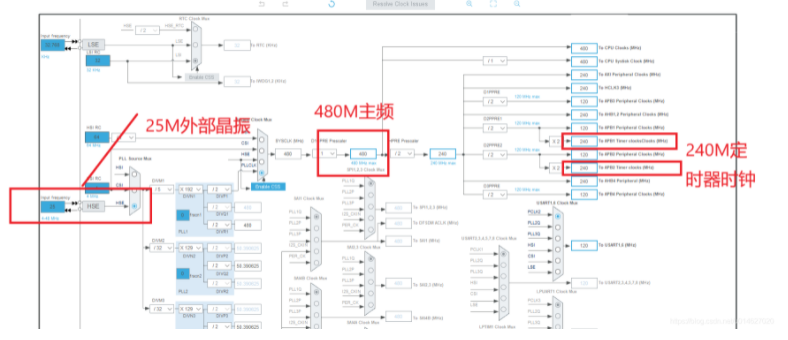

/ ^9 a) T: E( Z# ?' F1、时钟配置
( p/ c! O9 f7 f9 O


2、DAC设置

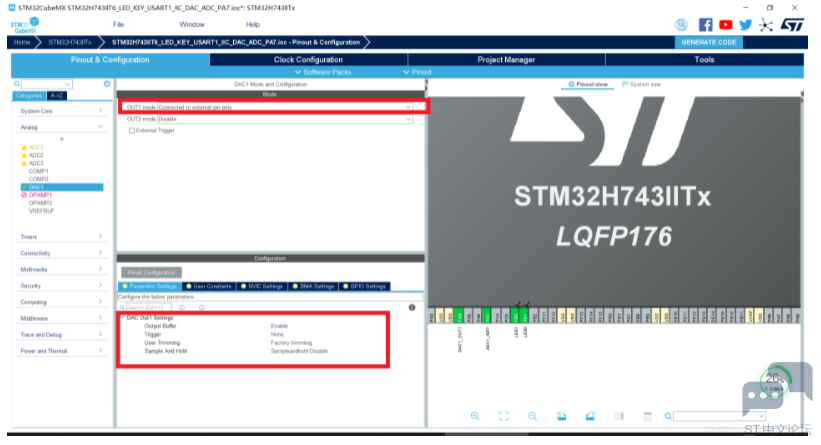

具体设置如下图所示：


3、ADC设置
3 p6 X3 z2 O1 u( c
这里需要注意的一点是：Sampling Time（采样周期）设置越长采集到的电压越准，同时耗费的时间越长。可以根据需要选择自己需要的周期。
# s7 W# Q4 e+ D# O" `  R: H8 L( W

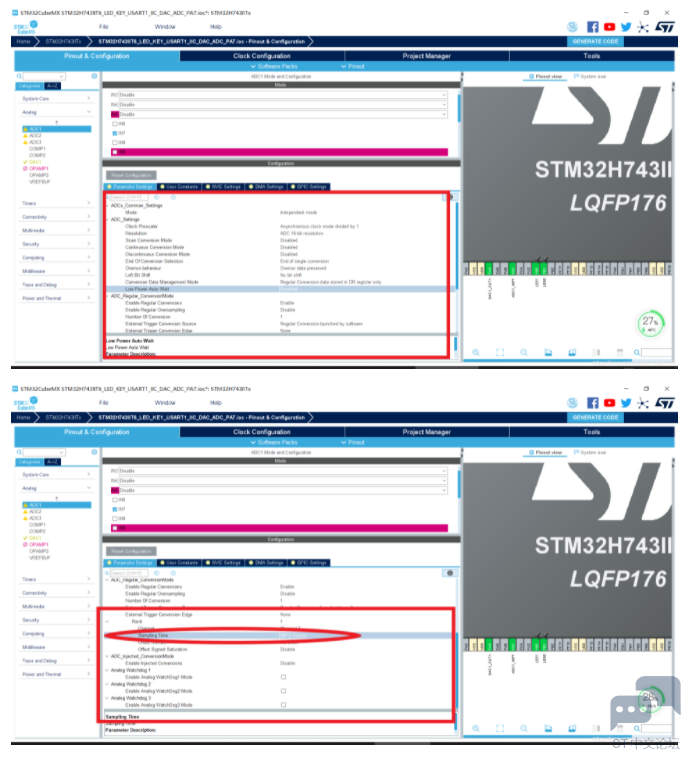

+ ^  k4 _* Q1 l# \具体设置如下图所示：

# M: p; J' g' j( ?1 n: x; B( k
: f0 ^1 `- @! P# }# j
& K  w) P1 T! K! K二、实验
1.ADC采集电压函数
需要注意的一点：打开ADC后不能立即读取，需要延时一段时间 ADC读取步骤： 1、打开ADC中断 2、延时一段时间 3、读取ADC值 4、停止ADC中断
, k' e) ?1 H$ p  x2 K/ F5 H( |代码如下（示例）：

1. uint16_t Get_ADC_Value(ADC_HandleTypeDef hadc,uint8_t times)
   & B! _6 z$ o& P) K: n
2. {

3.         if(times>=30)
   : A1 P; h$ h& s. \% R2 V
4.         {

5.                 return 0;

6.         }

7.     uint16_t        adc_value_final=0;

8.         uint32_t        adc_value=0;
   ) w& N+ D7 l; q$ [6 q; F
9.           HAL_ADC_Start_IT(&hadc);   //打开ADC1
   0 o# i' G  X2 N
10.         HAL_Delay(10);   //打开ADC后不能立即读取，需要延时一段时间

11.         for(int i=0;i<times;i++)
    " ^; U$ E4 s. c) ?; p% H
12.         {
    2 j* Z2 N4 t4 E3 V1 x# ^! |
13.                 adc_value += HAL_ADC_GetValue(&hadc);

14.         }

15.         adc_value_final=(uint16_t)(adc_value/times);
    ; n* I  {7 [; r' V0 |8 X
16.         HAL_ADC_Stop_IT(&hadc);  //关闭ADC1
    8 X: @: ]+ w8 Y% t
17.         return adc_value_final;

18. }
    5 a* J8 u; w1 |! B
19.
    - ]- N# c. n, m( O( K( Q; j

复制代码

# ~3 r( u- c% [# |2.主函数功能
这里在主函数增加了按键扫描函数，按键1每按下一次DAC输出电压就增加0.1V，按键2每按下一次DAC输出电压就减少0.1V。另外还增加了串口printf函数，打印出DAC输出电压和ADC读取到的电压值。

代码如下（示例）：
0 F' y, \+ W- v: x& r

1. key=KEYPRESS();    //按键扫描
   3 j. X1 n5 W; i0 s4 A8 k, \
2.                 if(key==1)//按键1按下
   " P& S$ R8 V4 H! @! _
3.                 {
   8 G) g3 I+ n% z
4.                         if(temp<=3.2f)

5.                         {

6.                                 temp+=0.1f;
   ; l. X+ v. s3 Q% C/ b8 S8 P
7.                                 HAL_DAC_SetValue(&hdac1,DAC_CHANNEL_1,DAC_ALIGN_12B_R,(uint32_t)(temp*4096/3.3f));
   : U/ ]& M8 h/ ^: ]& i
8.                                 printf("Set Voltage:%d=%.1fV\n",(uint32_t)(temp*4096/3.3f),temp);
   ' i, S: D- S7 A5 F# ~: l3 E2 M, ~
9.                         }

10.                         adc_value=Get_ADC_Value(hadc1,10);
    5 a( m7 e# Y5 d& `  s" q# a
11.                         printf("ADCVALUE = %d, ADCVALUE(V) = %fV\r\n",adc_value,adc_value*3.3/65535);
    $ V* Y! b. G7 Q9 m4 B% @( `
12.

13.                 }
    / f1 `) L/ @# i* z: A
14.                 if(key==2)//按键2按下

15.                 {

16.                         if(temp>=0.1f)
    + t/ f& A  r' [% N; {
17.                         {

18.                                 HAL_DAC_SetValue(&hdac1,DAC_CHANNEL_1,DAC_ALIGN_12B_R,(uint32_t)(temp*4096/3.3f));

19.                                 printf("Set Voltage:%.1f\n",temp);

20.                         }

21.                         adc_value=Get_ADC_Value(hadc1,10);
    ; ~" O2 v! g4 Y" f7 r1 C& h- W2 C
22.                         printf("ADCVALUE = %d, ADCVALUE(V) = %fV\r\n",adc_value,adc_value*3.3/65535);
      \* c8 w) U8 W; J3 Q; e0 z9 |6 {
23.

24.                 }

复制代码

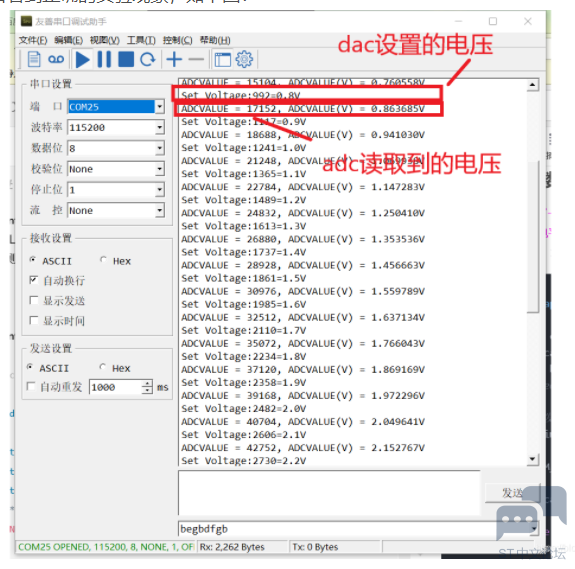

最终可以在串口看到正确的实验现象，如下图：

& N6 I1 H* X% R
7 l/ k7 D, ^9 m! w8 v! }1 h
" b4 G% g9 b9 H( ?7 O: @% X: y三、内部温度传感器实验

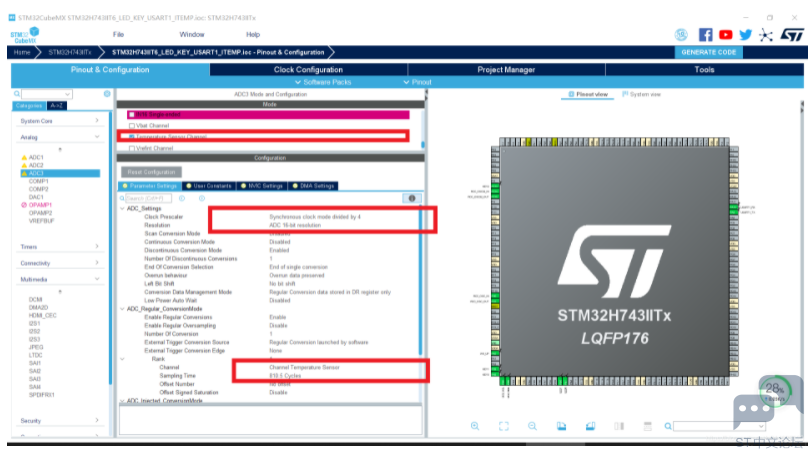

1.参数设置
注意：不要忘记打开ADC3的通道中断
* e$ g3 W( `6 F5 S& C8 {& c

5 D( M# U" Y2 X5 i8 _& K8 p7 e
2.函数功能实现
4 U9 T0 g8 s; O' @首先要进行ADC校准以及要打开ADC通道。
代码如下（示例）：

1.   /* USER CODE BEGIN 2 */
   9 E- }2 V9 g, d
2.
   7 U5 Q+ j6 ^; Z8 X
3. //校准ADC

4. HAL_ADCEx_Calibration_Start(&hadc3,ADC_CALIB_OFFSET,ADC_SINGLE_ENDED);  //打开ADC3

5. HAL_ADC_Start(&hadc3);
   $ ]$ @5 K( G8 Z; {) T
6. /* USER CODE END 2 */
   ! N  I8 p# j+ P8 \! t2 m' z7 ]
7.
   7 s; _3 ~! K- R
8. }

复制代码


% f( H( K" a" e其次进行AD采集以及开始运用公式进行转换。
代码如下（示例）：
4 w. ]  ?% O' U( {

1. HAL_ADC_Start(&hadc3);

2. adc_v = HAL_ADC_GetValue(&hadc3);
   1 y3 Z: v& R. q9 X7 P8 r+ S% U
3. adcx = (110.0-30.0)/(*(unsigned short*)(0x1FF1E840) - *(unsigned short*)(0x1FF1E820));

4. temp = adcx*(adc_v - *(unsigned short*)(0x1FF1E820))+30;
   / m6 D& l, U8 e+ |- P5 X0 s
5. //temp为最终的温度值

复制代码

4 M# W" Z8 ^4 ^& n5 I+ z  d" K

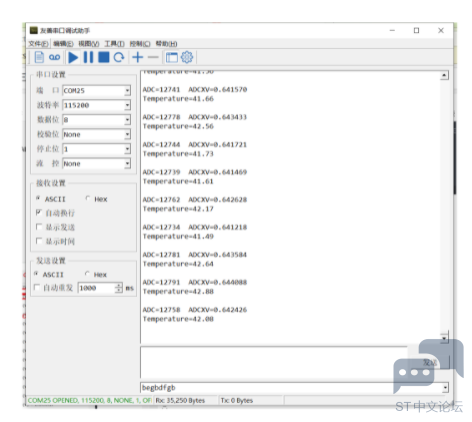

最终温度测试结果如下：


! g' }$ r+ j; [9 K/ v! E
1 O/ m/ E$ i) J! _


2 [. v% J- |# \/ y% P- N' P# A

! K7 u0 _4 v+ X0 f2 S* ~


% A9 [/ Q5 D" c7 {: m; m6 p, @

: D5 F4 D0 K: h' H; C8 R
