01. 概述
8 O5 }; y  O7 [0 o共有三种类型的复位，分别为系统复位、电源复位和备份域复位。
- Z1 e4 T1 I! m4 s
02. 系统复位
2 x5 E* ?0 c( h  H" {除了时钟控制寄存器 CSR 中的复位标志和备份域中的寄存器外，系统复位会将其它全部寄存器都复位为复位值。
, a+ D7 `0 o: k0 }
& K* `" G7 @# Q7 W4 H只要发生以下事件之一，就会产生系统复位：

NRST 引脚低电平（外部复位）
' u6 c& N9 u( `; C窗口看门狗计数结束（WWDG 复位）
3 s! F3 y0 o6 R7 }8 a独立看门狗计数结束（IWDG 复位）
* M, C0 @. D7 Y. O5 ~软件复位（SW 复位）（请参见 软件复位 ）
4 v3 ~8 C/ {- v! [6 M8 ~低功耗管理复位（请参见 低功耗管理复位
9 t9 \- ?. P5 _- K9 b  N软件复位
5 w1 g/ z6 l4 X* g$ P& Q- j
1 ^; K. l+ q) ^  @6 g0 M1 D可通过查看 RCC 时钟控制和状态寄存器 (RCC_CSR) 中的复位标志确定。要对器件进行软件复位，必须将 Cortex™-M4F 应用中断和复位控制寄存器中的SYSRESETREQ 位置 1。

低功耗管理复位

- U* B' n+ A- V/ j引发低功耗管理复位的方式有两种：

) G# U5 _; \) E4 V! H- {5 v3 P进入待机模式时产生复位：
! p9 Z; p, r- d; }2 }' G. t. A5 G5 k# P" B此复位的使能方式是清零用户选项字节中的 nRST_STDBY 位。使能后，只要成功执行进入待机模式序列，器件就将复位，而非进入待机模式。
) |3 ?/ n( v! V  r
进入停止模式时产生复位：

6 v* o4 i7 r4 W2 l; X1 t8 O此复位的使能方式是清零用户选项字节中的 nRST_STOP 位。使能后，只要成功执行进入停止模式序列，器件就将复位，而非进入停止模式。
6 p1 U+ {" C8 }7 I6 {6 Z& _; z
2 b0 k+ c# d( \7 X, ~03. 电源复位
只要发生以下事件之一，就会产生电源复位：
/ F" E% n3 Y* n" |8 z, G5 t! n1.上电/掉电复位（POR/PDR 复位）或欠压 (BOR) 复位
" e4 K! q# I4 R. P# g2.在退出待机模式时
6 k8 d1 _/ A" p$ y& `$ A; E
- `! _- b- t) Z3 X6 @: q3 g除备份域内的寄存器以外，电源复位会将其它全部寄存器设置为复位值
9 D9 z# Y# ]& s4 e5 q2 @

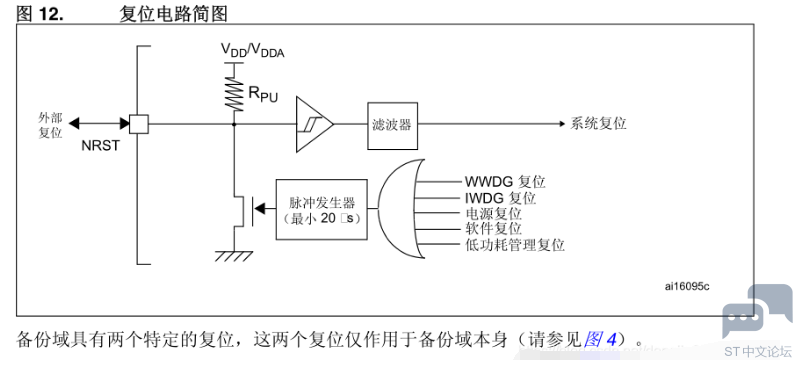

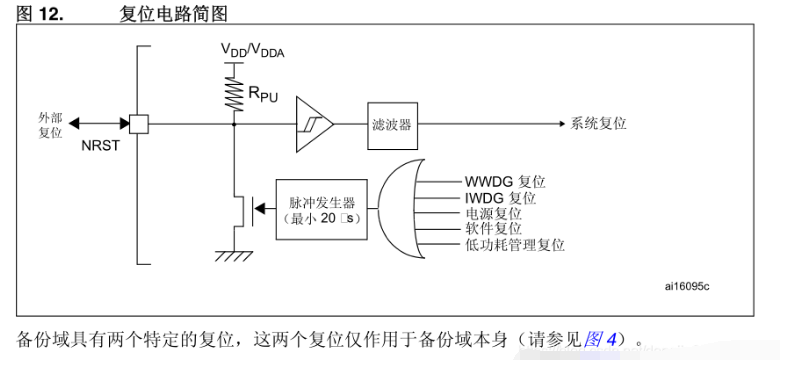

. |) n' ?1 v5 M( o  g这些源均作用于 NRST 引脚，该引脚在复位过程中始终保持低电平。RESET 复位入口向量在存储器映射中固定在地址 0x0000_0004 。
1 ?+ Y  q7 ?! y. s( _; n
芯片内部的复位信号会在 NRST 引脚上输出。脉冲发生器用于保证最短复位脉冲持续时间，可确保每个内部复位源的复位脉冲都至少持续 20 μs。对于外部复位，在 NRST 引脚处于低电平时产生复位脉冲。

: O: S* j" k6 R' c5 F. U5 }3 o  V
4 O3 @, [' j0 ?8 u  v) M9 S: c$ G& ?9 m
" ]9 N( W# U9 K" Q04. 备份域复位
备份域复位会将所有 RTC 寄存器和 RCC_BDCR 寄存器复位为各自的复位值。BKPSRAM 不受此复位影响。BKPSRAM 的唯一复位方式是通过 Flash 接口将 Flash 保护等级从 1 切换到 0。

只要发生以下事件之一，就会产生备份域复位：
7 F1 h  E! W3 \
/ g, ]! p; w0 n" V/ ]3 ]8 M3 W软件复位，通过将 RCC 备份域控制寄存器 (RCC_BDCR) 中的 BDRST 位置 1 触发。
在电源 V DD 和 V BAT 都已掉电后，其中任何一个又再上电。
