01. 外部中断简介
外部中断的代码主要分布在固件库的 stm32f4xx_exti.h 和 stm32f4xx_exti.c 文件中。

STM32F4 的每个 IO 都可以作为外部中断的中断输入口，这点也是 STM32F4 的强大之处。STM32F407 的中断控制器支持 22
个外部中断/事件请求。每个中断设有状态位，每个中断/事件都有独立的触发和屏蔽设置。

STM32F407 的 22 个外部中断为：

EXTI 线 0~15：对应外部 IO 口的输入中断。
EXTI 线 16：连接到 PVD 输出。
EXTI 线 17：连接到 RTC 闹钟事件。
EXTI 线 18：连接到 USB OTG FS 唤醒事件。
EXTI 线 19：连接到以太网唤醒事件。
EXTI 线 20：连接到 USB OTG HS(在 FS 中配置)唤醒事件。
EXTI 线 21：连接到 RTC 入侵和时间戳事件。
EXTI 线 22：连接到 RTC 唤醒事件。

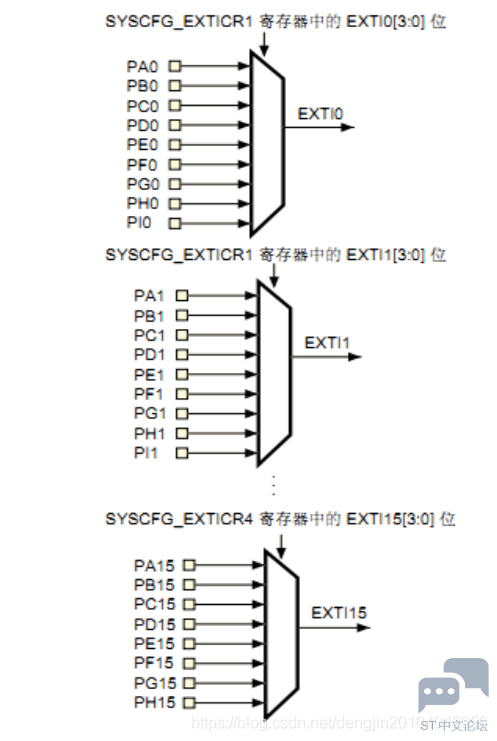

从上面可以看出，STM32F4 供 IO 口使用的中断线只有 16 个，但是 STM32F4 的 IO 口却远远不止 16 个，那么 STM32F4 是怎么把 16 个中断线和 IO 口一一对应起来的呢？于是 STM32就这样设计，GPIO 的管教 GPIOx.0~GPIOx.15(x=A,B,C,D,E，F,G,H,I)分别对应中断线 0~15。这样每个中断线对应了最多 9 个 IO 口，以线 0 为例：它对应了 GPIOA.0、GPIOB.0、GPIOC.0、GPIOD.0、GPIOE.0、GPIOF.0、GPIOG.0,GPIOH.0,GPIOI.0。而中断线每次只能连接到 1 个 IO口上，这样就需要通过配置来决定对应的中断线配置到哪个 GPIO 上了。下面我们看看 GPIO跟中断线的映射关系图：



02. 外部中断配置
2.1 使能 IO口时钟，初始化 IO

我们要使用 IO 口作为中断输入，所以我们要使能相应的 IO 口时钟，以及初始化相应的 IO 口为输入模式

2.2 开启 SYSCFG 时钟，设置 IO 口与中断线的映射关系

只要我们使用到外部中断，就必须打开 SYSCFG 时钟。

1. RCC_APB2PeriphClockCmd(RCC_APB2Periph_SYSCFG, ENABLE);//使能 SYSCFG 时钟

复制代码

配置 GPIO 与中断线的映射关系。在库函数中，配置 GPIO 与中断线的映射关系的函数 SYSCFG_EXTILineConfig ()来实现的：

1. void SYSCFG_EXTILineConfig(uint8_t EXTI_PortSourceGPIOx, uint8_t EXTI_PinSourcex);

复制代码

该函数将 GPIO 端口与中断线映射起来，程序示例：

1. SYSCFG_EXTILineConfig(EXTI_PortSourceGPIOA, EXTI_PinSource0);

复制代码

2.3 初始化线上中断，设置触发条件

中断线上中断的初始化是通过函数 EXTI_Init()实现的。EXTI_Init()函数的定义是：

1. void EXTI_Init(EXTI_InitTypeDef* EXTI_InitStruct);

复制代码

程序示例

1. EXTI_InitTypeDef EXTI_InitStructure;

2. EXTI_InitStructure.EXTI_Line= EXTI_Line4;

3. EXTI_InitStructure.EXTI_Mode = EXTI_Mode_Interrupt;

4. EXTI_InitStructure.EXTI_Trigger = EXTI_Trigger_Falling;

5. EXTI_InitStructure.EXTI_LineCmd = ENABLE;

6. EXTI_Init(&EXTI_InitStructure); //初始化外设 EXTI 寄存器

复制代码

2.4 配置中断分组（NVIC ），并使能中断

我们设置好中断线和 GPIO 映射关系，然后又设置好了中断的触发模式等初始化参数。既然是外部中断，涉及到中断我们当然还要设置 NVIC 中断优先级。

1. NVIC_InitTypeDef NVIC_InitStructure;

2. NVIC_InitStructure.NVIC_IRQChannel = EXTI2_IRQn; //使能按键外部中断通道

3. NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 0x02; //抢占优先级 2，

4. NVIC_InitStructure.NVIC_IRQChannelSubPriority = 0x02;  //响应优先级 2

5. NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE; //使能外部中断通道

6. NVIC_Init(&NVIC_InitStructure); //中断优先级分组初始化

复制代码

2.5 编写中断服务函数

我们配置完中断优先级之后，接着要做的就是编写中断服务函数。中断服务函数的名字是在 MDK 中事先有定义的。这里需要说明一下，STM32F4 的 IO 口外部中断函数只有 7 个，分别为：

1. DCD     EXTI0_IRQHandler                  ; EXTI Line0

2. DCD     EXTI1_IRQHandler                  ; EXTI Line1

3. DCD     EXTI2_IRQHandler                  ; EXTI Line2

4. DCD     EXTI3_IRQHandler                  ; EXTI Line3

5. DCD     EXTI4_IRQHandler                  ; EXTI Line4

6. DCD     EXTI9_5_IRQHandler                ; External Line[9:5]s

7. DCD     EXTI15_10_IRQHandler              ; External Line[15:10]s

复制代码

中断线 0-4 每个中断线对应一个中断函数，中断线 5-9 共用中断函数 EXTI9_5_IRQHandler，中断线 10-15 共用中断函数EXTI15_10_IRQHandler。在编写中断服务函数的时候会经常使用到两个函数，第一个函数是判断某个中断线上的中断是否发生（标志位是否置位）

1. ITStatus EXTI_GetITStatus(uint32_t EXTI_Line)；

复制代码

这个函数一般使用在中断服务函数的开头判断中断是否发生。另一个函数是清除某个中断线上的中断标志位：

1. void EXTI_ClearITPendingBit(uint32_t EXTI_Line)；

复制代码

这个函数一般应用在中断服务函数结束之前，清除中断标志位。

03. 外部中断步骤
使用 IO 口外部中断的一般步骤：
1）使能 IO 口时钟，初始化 IO 口为输入。
2）使能 SYSCFG 时钟，设置 IO 口与中断线的映射关系。
3）初始化线上中断，设置触发条件等。
4）配置中断分组（NVIC），并使能中断。
5）编写中断服务函数。

04. 硬件设计

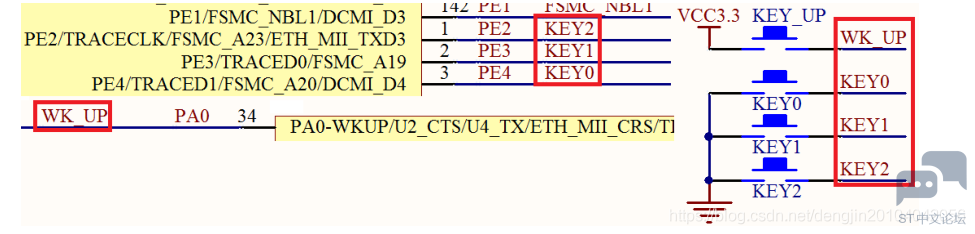

探索者 STM32F4 开发板上载有的 4 个按钮（KEY_UP、KEY0、KEY1 和 KEY2），来控制板上的 2 个 LED（DS0 和 DS1）和蜂鸣器，其中 KEY_UP 控制蜂鸣器，按一次叫，再按一次停；KEY0 控制 DS0，按一次亮，再按一次灭；KEY1 控制 DS1，
效果同 KEY2；KEY2 则同时控制 DS0 和 DS1，按一次，它们的状态就翻转一次。



05. 程序示例一
KEY0控制LED1的翻转

exti.h文件

1. #ifndef __EXTI_H__

2. #define __EXTI_H__

3.

4. #include "sys.h"

5.

6. //中断初始化函数

7. void EXTIX_Init(void);

8.

9. #endif /*__EXTI_H__*/

复制代码

exti.c文件

1. #include "exti.h"

2. #include "key.h"

3. #include "led.h"

4. #include "delay.h"

5. #include "usart.h"

6.

7. //中断初始化函数

8. void EXTIX_Init(void)

9. {

10.          EXTI_InitTypeDef EXTI_InitStruct;

11.

12.          NVIC_InitTypeDef NVIC_InitStruct;

13.

14.          //按键初始化

15.          KEY_Init();

16.

17.          //初始化SYSCFG时钟

18.          RCC_APB2PeriphClockCmd(RCC_APB2Periph_SYSCFG, ENABLE);

19.

20.          //KEY0 --> PE4

21.          SYSCFG_EXTILineConfig(EXTI_PortSourceGPIOE, EXTI_PinSource4);

22.

23.          //配置中断

24.          EXTI_InitStruct.EXTI_Line = EXTI_Line4;

25.          EXTI_InitStruct.EXTI_Mode = EXTI_Mode_Interrupt;

26.          EXTI_InitStruct.EXTI_Trigger = EXTI_Trigger_Rising;

27.          EXTI_InitStruct.EXTI_LineCmd = ENABLE;

28.          EXTI_Init(&EXTI_InitStruct);

29.

30.          //配置中断分组

31.          NVIC_InitStruct.NVIC_IRQChannel = EXTI4_IRQn;

32.          NVIC_InitStruct.NVIC_IRQChannelPreemptionPriority = 2;

33.          NVIC_InitStruct.NVIC_IRQChannelSubPriority = 2;

34.          NVIC_InitStruct.NVIC_IRQChannelCmd = ENABLE;

35.

36.          NVIC_Init(&NVIC_InitStruct);

37. }

38.

39. //中断线4处理函数

40. void EXTI4_IRQHandler(void)

41. {

42.         printf("KEY0按下啦....\r\n");

43.         //消抖

44.         delay_ms(10);

45.

46.         if (0 == KEY0)

47.         {

48.                 LED1 = !LED1;

49.         }

50.

51.         //清中断

52.         EXTI_ClearITPendingBit(EXTI_Line4);

53. }

复制代码

main.c文件

1. #include "sys.h"

2. #include "delay.h"

3. #include "usart.h"

4. #include "led.h"

5. #include "beep.h"

6. #include "key.h"

7. #include "exti.h"

8.

9. int main(void)

10. {

11.

12.         BEEP = 0;

13.         LED1 = 0;

14.

15.         NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);

16.

17.         BEEP_Init();

18.         LED_Init();

19.

20.         delay_init(168);

21.         uart_init(115200);

22.

23.

24.         //外部中断初始化

25.         EXTIX_Init();

26.

27.         while(1)

28.         {

29.                 printf("程序正在运行.....\r\n");

30.

31.                 delay_ms(1000);

32.         }

33. }

复制代码

06. 程序示例二
exti.h文件

1. #ifndef __EXTI_H__

2. #define __EXTI_H__

3.

4. #include "sys.h"

5.

6. //中断初始化函数

7. void EXTIX_Init(void);

8.

9. #endif /*__EXTI_H__*/

复制代码

exti.c文件

1. #include "exti.h"

2. #include "key.h"

3. #include "led.h"

4. #include "beep.h"

5. #include "delay.h"

6. #include "usart.h"

7.

8. //中断初始化函数

9. void EXTIX_Init(void)

10. {

11.          EXTI_InitTypeDef EXTI_InitStruct;

12.

13.          NVIC_InitTypeDef NVIC_InitStruct;

14.

15.          //按键初始化

16.          KEY_Init();

17.

18.          //初始化SYSCFG时钟

19.          RCC_APB2PeriphClockCmd(RCC_APB2Periph_SYSCFG, ENABLE);

20.

21.          //KEY0 --> PE4

22.          SYSCFG_EXTILineConfig(EXTI_PortSourceGPIOE, EXTI_PinSource4);

23.

24.          //KEY1 --> PE3

25.          SYSCFG_EXTILineConfig(EXTI_PortSourceGPIOE, EXTI_PinSource3);

26.

27.          //KEY1 --> PE2

28.          SYSCFG_EXTILineConfig(EXTI_PortSourceGPIOE, EXTI_PinSource2);

29.

30.          //KEY_UP --> PA0

31.          SYSCFG_EXTILineConfig(EXTI_PortSourceGPIOA, EXTI_PinSource0);

32.

33.          //配置中断 KEY0 KEY1 KEY2

34.          EXTI_InitStruct.EXTI_Line = EXTI_Line4 | EXTI_Line3 | EXTI_Line2;

35.          EXTI_InitStruct.EXTI_Mode = EXTI_Mode_Interrupt;

36.          EXTI_InitStruct.EXTI_Trigger = EXTI_Trigger_Falling;

37.          EXTI_InitStruct.EXTI_LineCmd = ENABLE;

38.          EXTI_Init(&EXTI_InitStruct);

39.

40.

41.          //配置中断 KEY_UP

42.          EXTI_InitStruct.EXTI_Line = EXTI_Line0;

43.          EXTI_InitStruct.EXTI_Mode = EXTI_Mode_Interrupt;

44.          EXTI_InitStruct.EXTI_Trigger = EXTI_Trigger_Rising;

45.          EXTI_InitStruct.EXTI_LineCmd = ENABLE;

46.          EXTI_Init(&EXTI_InitStruct);

47.

48.

49.          //配置中断分组 KEY0

50.          NVIC_InitStruct.NVIC_IRQChannel = EXTI4_IRQn;

51.          NVIC_InitStruct.NVIC_IRQChannelPreemptionPriority = 2;

52.          NVIC_InitStruct.NVIC_IRQChannelSubPriority = 2;

53.          NVIC_InitStruct.NVIC_IRQChannelCmd = ENABLE;

54.

55.          NVIC_Init(&NVIC_InitStruct);

56.

57.          //配置中断分组 KEY1

58.          NVIC_InitStruct.NVIC_IRQChannel = EXTI3_IRQn;

59.          NVIC_InitStruct.NVIC_IRQChannelPreemptionPriority = 2;

60.          NVIC_InitStruct.NVIC_IRQChannelSubPriority = 2;

61.          NVIC_InitStruct.NVIC_IRQChannelCmd = ENABLE;

62.

63.          NVIC_Init(&NVIC_InitStruct);

64.

65.          //配置中断分组 KEY2

66.          NVIC_InitStruct.NVIC_IRQChannel = EXTI2_IRQn;

67.          NVIC_InitStruct.NVIC_IRQChannelPreemptionPriority = 2;

68.          NVIC_InitStruct.NVIC_IRQChannelSubPriority = 2;

69.          NVIC_InitStruct.NVIC_IRQChannelCmd = ENABLE;

70.

71.          NVIC_Init(&NVIC_InitStruct);

72.

73.          //配置中断分组 WK_UP

74.          NVIC_InitStruct.NVIC_IRQChannel = EXTI0_IRQn;

75.          NVIC_InitStruct.NVIC_IRQChannelPreemptionPriority = 2;

76.          NVIC_InitStruct.NVIC_IRQChannelSubPriority = 2;

77.          NVIC_InitStruct.NVIC_IRQChannelCmd = ENABLE;

78.

79.          NVIC_Init(&NVIC_InitStruct);

80. }

81.

82. //中断线4处理函数

83. void EXTI4_IRQHandler(void)

84. {

85.         printf("KEY0按下啦....\r\n");

86.         //消抖

87.         delay_ms(10);

88.

89.         if (0 == KEY0)

90.         {

91.                 LED1 = !LED1;

92.         }

93.

94.         //清中断

95.         EXTI_ClearITPendingBit(EXTI_Line4);

96. }

97.

98.

99. //中断线3处理函数

100. void EXTI3_IRQHandler(void)

101. {

102.         printf("KEY1按下啦....\r\n");

103.         //消抖

104.         delay_ms(10);

105.

106.         if (0 == KEY1)

107.         {

108.                 LED2 = !LED2;

109.         }

110.

111.         //清中断

112.         EXTI_ClearITPendingBit(EXTI_Line3);

113. }

114.

115.

116. //中断线2处理函数

117. void EXTI2_IRQHandler(void)

118. {

119.         printf("KEY2按下啦....\r\n");

120.         //消抖

121.         delay_ms(10);

122.

123.         if (0 == KEY2)

124.         {

125.                 LED1 = !LED1;

126.                 LED2 = !LED2;

127.         }

128.

129.         //清中断

130.         EXTI_ClearITPendingBit(EXTI_Line2);

131. }

132.

133.

134. //中断线0处理函数

135. void EXTI0_IRQHandler(void)

136. {

137.         printf("KEY_UP按下啦....\r\n");

138.         //消抖

139.         delay_ms(10);

140.

141.         if (1 == WK_UP)

142.         {

143.                 BEEP = !BEEP;

144.         }

145.

146.         //清中断

147.         EXTI_ClearITPendingBit(EXTI_Line0);

148. }


复制代码

main.c文件

1. #include "sys.h"

2. #include "delay.h"

3. #include "usart.h"

4. #include "led.h"

5. #include "beep.h"

6. #include "key.h"

7. #include "exti.h"

8.

9. int main(void)

10. {

11.

12.         BEEP = 0;

13.         LED1 = 0;

14.         LED2 = 0;

15.

16.         NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);

17.

18.         BEEP_Init();

19.         LED_Init();

20.

21.         delay_init(168);

22.         uart_init(115200);

23.

24.

25.         //外部中断初始化

26.         EXTIX_Init();

27.

28.         while(1)

29.         {

30.                 printf("程序正在运行.....\r\n");

31.

32.                 delay_ms(1000);

33.         }

34. }

复制代码
