对于STM32的ADC模数转换器的介绍以及配置在文章《STM32单片机（六）. 传感器的使用》中已经详细介绍，在本章节中主要介绍DAC数模转换器以及DMA的使用。

- }# y1 _6 ?; q* B1、DAC转换
1 X6 B! L! x# m5 z1.1 数模转换器的介绍
3 [( V6 j# Q1 C* p# k1 d" oDAC（Digital to analog converter），数字模拟转换器，可以将数字信号转换为模拟信号。DAC可以输出电压模拟信号，用来去驱动其它器件。STM32F1中的DAC模块是由12位电压输出数模转换器，可以配置为8位或12位模式，也可以与DMA控制器配合使用。在12位模式下，数据可使用左对齐或右对齐方式；8位模式下，数据只有右对齐方式。DAC含有两个输出通道，每个通道各对应一个转换器。在双通道模式下，每个通道可进行单独的转换；当两个通道组合在一起同步执行更新操作时，也可同时进行转换。DAC可通过输入参考电压引脚VREF+来提高转换后的数据精度，对于DAC通道的模块框图如下所示：



1.2 DAC的配置步骤
使用库函数对DAC进行配置需要使用到库文件stm32f10x_dac.h和stm32f10x_dac.c，详细的步骤如下：

/ n7 e- A* S: b3 o- I1、 使能端口及DAC时钟，设置引脚为模拟输入模式；
/ A/ k; p, G+ x$ s8 s. L% @在STM32F103中DAC两个通道对应的是PA4和PA5引脚，因此需要使能GPIOA以及DAC时钟，DAC是挂载在APB1总线上的设备，GPIOA是挂载在APB2总线上的设备。调用函数：RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA,ENABLE);//使能GPIOA时钟 RCC_APB1PeriphClockCmd(RCC_APB1Periph_DAC, ENABLE);//使DA时钟

  g# |' v9 c9 F2、 初始化DAC，设置DAC工作模式；
$ W" f; L5 G1 g5 y! z  w, y调用函数：void DAC_Init(uint32_t DAC_Channel, DAC_InitTypeDef* DAC_InitStruct);
第一个参数选取DAC通道（DAC_Channelx），第二个参数结构体DAC_InitTypeDef的成员变量如下：
+ _! ?: l( H  [0 c+ [; `

1. typedef struct
     h7 k9 \/ B4 ^
2. {
   - n6 W+ y( t1 [
3. uint32_t DAC_Trigger;                                                         //DAC触发选择

4. uint32_t DAC_WaveGeneration;                                        //DAC波形发生
   - r# l# C. z# ?  ?) Z5 }: `% W
5. uint32_t DAC_LFSRUnmask_TriangleAmplitude;        //屏蔽/幅值选择器
   - y# M+ l6 `: R2 m
6. uint32_t DAC_OutputBuffer;                                                //DAC输出缓存
   * a# ?2 D) r: x7 o4 S
7. }DAC_InitTypeDef;

复制代码

3、 使能DAC输出通道；
调用函数：void DAC_Cmd(uint32_t DAC_Channel, FunctionalState NewState);
4、 设置DAC输出值；
在使用12位数据右对齐的工作模式下，通过设置DHR12R1就可已在DAC输出引脚得到不同的电压值，调用函数：DAC_SetChannel1Data(DAC_Align_12b_R, 0);
读取DAC对应通道最后一次转换值调用函数：uint16_t DAC_GetDataOutputValue(uint32_t DAC_Channel);
3 e- |" R& J: W% Q9 C
1.3 应用示例
STM32使用按键控制DAC输出电压的大小，并将该数据通过串口输出，详细的代码模块如下：
dac.h
) n" Z! r. p, G, o: q

1. #ifndef _dac_H

2. #define _dac_H

3.

4. #include "system.h"

5. void DAC1_Init(void);
   3 h7 {0 @* r  |9 n* `* K/ L
6.
   5 F# y7 V0 H& `( B
7. #endif

复制代码

dac.c

1. #include "dac.h"
   $ i. d$ F' D" k" B  @/ I0 F! J
2.

3. void DAC1_Init(void)
   1 F! V8 C+ M6 i% C5 D4 {
4. {

5. GPIO_InitTypeDef GPIO_InitStructure;
   2 a6 d) E3 b& t( Y
6. DAC_InitTypeDef DAC_InitStruct;
   & }5 P- W7 u3 h+ E0 k# e
7.

8. RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA,ENABLE);

9. RCC_APB1PeriphClockCmd(RCC_APB1Periph_DAC,ENABLE);
   0 m; k5 F% {( F. i
10.
      s; M6 M9 `$ H6 k8 `6 @* N) b
11. GPIO_InitStructure.GPIO_Mode=GPIO_Mode_AIN;
    . y& n; v; |% T, j
12. GPIO_InitStructure.GPIO_Pin=GPIO_Pin_4;
    4 ~0 D, [) c1 W
13. GPIO_InitStructure.GPIO_Speed=GPIO_Speed_50MHz;

14. GPIO_Init(GPIOA,&GPIO_InitStructure);

15.
    7 [! z9 f" u& L, G% t# X
16. DAC_InitStruct.DAC_Trigger=DAC_Trigger_None;         //不使用触发

17. DAC_InitStruct.DAC_WaveGeneration=DAC_WaveGeneration_None;        //不使用波形输出

18. DAC_InitStruct.DAC_LFSRUnmask_TriangleAmplitude=DAC_LFSRUnmask_Bit0;

19. DAC_InitStruct.DAC_OutputBuffer=DAC_OutputBuffer_Disable;        //关闭输出缓存

20. DAC_Init(DAC_Channel_1,&DAC_InitStruct);

21.

22. DAC_Cmd(DAC_Channel_1, ENABLE);
    ! Q; E8 D6 U6 z5 |5 Q5 {" e2 [9 O
23. DAC_SetChannel1Data(DAC_Align_12b_R,0);                        //初始电压值设置为0

24. }

复制代码

- j  X/ F  c# d5 F: h# Hmain.c

1. #include "system.h"

2. #include "led.h"

3. #include "SysTick.h"
   , y9 i) }. i/ v
4. #include "usart.h"
   ! P2 C6 `0 s7 p
5. #include "key.h"
   . g( C2 O4 A; W+ s$ w4 M4 \
6. #include "dac.h"

7.
   / J" r8 U" I. L& V9 v: R0 r! Y
8. int main()
   8 D; \/ r7 J$ W% [" D/ p& m
9. {

10.         u8 i=0;
    9 ^. K' E# V, T& T  X6 \) F. m
11.         u8 key;
    8 @5 f  C: v8 l/ k( D# G+ J
12.         u16 dacVal;
    , s3 Q1 u- U0 _2 g3 ]% ]
13.         u16 dac_value;
    ' G& g- N9 t0 i! ]0 }6 d: f  z0 A. I
14.         float U;
    - {$ C! j4 t" q
15.         SysTick_Init(72);
    ; k4 J2 {0 k- C
16.         NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);

17.         LED_Init();
    / s3 x5 q. f  I1 q9 p8 R! D* G6 O
18.         USART1_Init(9600);

19.         DAC1_Init();

20.   KEY_Init();
    . Q$ |. K& ~  |0 c- `3 w) i
21.
    3 A5 S1 `0 U! \" m& d0 x
22.         while(1)

23.         {
    ! d6 D% P" |' V7 E# G
24.                 key=KEY_Scan(0);
    ; K8 {) ]% F) T3 q1 r
25.                 if(key==KEY_UP)
    # I1 N  [9 R0 D2 [' ]
26.                 {
    1 u; I7 v6 V- f3 b1 E6 T
27.                         dacVal+=400;

28.                         if(dacVal>=4095)

29.                         {
    3 a  p* l" W3 p
30.                                 dacVal=4095;
    . j( Q" R# U4 a
31.                         }
    ; W+ Q4 M: x$ h9 b6 g$ F- d
32.                         DAC_SetChannel1Data(DAC_Align_12b_R,dacVal);                //更新电压
    , d% p- F5 J4 Q
33.                 }

34.                 else if(key==KEY_DOWN)
    " m: w6 h- N8 `! L
35.                 {

36.                         dacVal-=400;

37.                         if(dacVal<=0)

38.                         {
    5 J/ y' Z. ?/ h6 {2 c- @- v
39.                                 dacVal=0;

40.                         }

41.                         DAC_SetChannel1Data(DAC_Align_12b_R,dacVal);
    : ~" B- h- b! s* @  ^4 [
42.                 }
    2 @# a8 _9 ?8 Y% y
43.                 i++;
    / }  Z% M1 b# ?1 {9 @
44.                 if(i%20==0)
    1 t7 t- d4 O5 j( O4 [
45.                 {
    " _( z" T( G/ F
46.                         led1=!led1;

47.                 }
    + X" I% N$ I" }8 e" W+ [
48.                 if(i%50==0)
    9 y! R2 z( ~. F# Q$ c
49.                 {
    7 H: Y5 j6 i( @. h1 n2 |# A% W
50.                         dac_value=DAC_GetDataOutputValue(DAC_Channel_1);

51.                         U=(float)dac_value*(3.3/4096);

52.                         printf("输出电压为：%.2f\n",U);

53.                 }
    & E$ a: f0 a2 t% v! V) q
54.                 delay_ms(10);

55.
    , H! N8 f$ P& `3 a
56.         }

57. }


复制代码

2、DMA数据传输
2.1 DMA的介绍
. I8 B* w1 }8 `; R. n2 \3 z" KDMA，Direct Memory Access，直接存储器访问。STM32中DMA可以实现外设与寄存器之间，存储器与存储器之间高效的数据传输，DMA传输数据的过程不需要CPU直接操作可以节省对CPU的占用。DMA是RAM和IO设备之间数据传输的通路，外设和存储器之间，存储器和存储器之间可以直接在通道上进行数据传输。在STM32F1中最多有2个DMA控制器（DMA2仅存在于大容量产品系列），DMA1有7个通道，DMA2有5个通道，每个通道可管理来自于一个或者多个外设对存储器访问的请求，面对这些请求通过一个仲裁器来协调其优先权。对于DMA的结构框图如下所示：

% K: Y! H' w( n. R* E. X6 N* W# c1 b" I

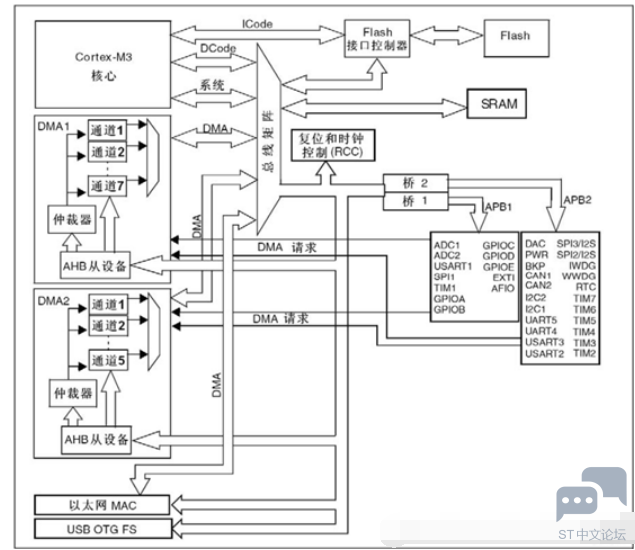

. b& a& Y2 d$ q6 F9 M- pDMA和Cortex-M3内核共享系统数据总线，当CPU和DMA同时访问相同的目标时，DMA会请求暂停CPU访问系统总线若干个周期，总线仲裁器执行循环调度，以保证CPU至少可以得到一半的系统总线带宽。
DMA的处理过程： 当发生一个事件后，外设向DMA控制器发送一个请求信号，DMA控制器根据通道优先权处理请求。当DMA控制器开始访问发出请求的外设时，DMA控制器立即给其发送一个应答信号。外设从DMA得到应答信号后，外设立即释放请求，请求一旦被释放，DMA控制器同时撤销硬打信号。当有更多的请求时，外设可以启动下一个周期。
DMA的数据配置： 外设到存储器，使用外设到存储器传输时，DMA外设寄存器的地址为外设的数据寄存器地址，DMA存储器的地址为用户自定义变量的地址；存储器到外设，使用存储器到外设的传输时，DMA外设寄存器地址对应的是其数据寄存器地址，DMA存储器地址为用户自定义变量（缓冲区，存储通过外设的数据）的地址；存储器到存储器，DMA外设寄存器地址为内部存储器（如Flash，可将其看作是外设）的地址，DMA存储器地址为用户自定义的变量（缓冲区，存储来自内部Flash的数据）的地址。DMA的传输完成分为两种模式，一次传输和循环传输。如果使用一次传输后DMA停止，若要在此传输，必须失能DMA后在重新配置方可继续传输；当使用循环传输时，一次传输完成后又再次恢复第一次传输时的配置进行数据传输，不断重复。
, ^( z& E0 e) s( o: Y3 Z
2.2 DMA的配置步骤
6 L; k: U. ]; {( N4 r  q对于DMA的配置，需要使用到库函数文件stm32f10x_dma.h和stm32f10x_dma.c，详细的步骤如下所示：
) M1 m" j2 T# A7 h5 f4 B7 \) e6 n1、 使能DMA控制器时钟；
使能DMA时钟，需要通过AHB1ENR寄存器控制，调用函数：void RCC_AHBPeriphClockCmd(uint32_t RCC_AHBPeriph, FunctionalState NewState);
2、 初始化DMA通道；
* K/ `$ e$ }& @' u需要配置DMA的通道、外设和内存地址、通道优先级以及传输数据量等，调用函数：void DMA_Init(DMA_Channel_TypeDef* DMAy_Channelx, DMA_InitTypeDef* DMA_InitStruct);
其中第一个参数用于选择哪个DMA的通道x，第二个参数是一个结构体变量包含的成员变量如下：
9 }9 F. E8 l  n* x; |8 E& }0 d& o1 a6 s6 q

1. typedef struct{
   , t7 D. \8 ?1 M8 n! j  |' f
2.                 uint32_t DMA_PeripheralBaseAddr;                // 外设地址
   $ [% v& C: g- z) B' v& g5 e
3.                 uint32_t DMA_MemoryBaseAddr;                 // 存储器地址

4.                 uint32_t DMA_DIR;                                         // 传输方向

5.                 uint32_t DMA_BufferSize;                                // 传输数目

6.                 uint32_t DMA_PeripheralInc;                        // 外设地址增量模式
     ~) k: Y0 ]- }# ^/ R
7.                 uint32_t DMA_MemoryInc;                                 // 存储器地址增量模式
   7 C; {3 i5 S+ |- Q
8.                 uint32_t DMA_PeripheralDataSize;                 // 外设数据宽度

9.                 uint32_t DMA_MemoryDataSize;                 // 存储器数据宽度
   1 D/ s$ H8 {3 v! P/ y  `" m# H
10.                 uint32_t DMA_Mode;                                         // 模式选择
    ) R  a5 d+ s+ V9 F9 j. ^$ e
11.                 uint32_t DMA_Mode;                                         // 模式选择
    , K$ D+ N4 [! h' Y6 y" `
12.                 uint32_t DMA_M2M;                                         // 存储器到存储器模式
    : }& R# b& i8 A
13. } DMA_InitTypeDef;

复制代码

6 h: }) V8 d, ~) y& F5 ^3、 使能外设DMA功能；
配置好DMA后，需要使能外设的DMA功能，根据使用外设的不同调用相应的函数，如使能串口DMA的发送功能需要调用：USART_DMACmd(USART1, USART_DMAReq_Tx, ENABLE);
4、 开启DMA通道传输；
调用函数：void DMA_Cmd(DMA_Channel_TypeDef* DMAy_Chammelx, FunctionalState NewState);
5、 查询DMA传输状态。
5 P6 i& a% k& T! E6 t& m7 S' Y2 g查询状态调用函数：FlagStatus DMA_GetFlagStatus(uint32_t DMAy_FLAG);
获取当前传输剩余数据量大小调用函数：uint16_t DMA_GetCurrDataCounter(DMA_Channel_TypeDef* DMAy_Channelx);
设置传输数据量大小调用函数：void DMA_SeyCurrDatatCounter(DMA_Channel_TypeDef* DMAy_Channelx, uint16_t DataNumber);
' b( m4 [1 x4 V7 B2 |9 g
2.3 应用示例
STM32使用按键控制DMA串口USART1的数据传送，详细的代码模块如下：

dma.h
7 ~- @, S: Z% z

1. #ifndef _dma_H

2. #define _dma_H
     T4 N' C! Q5 R5 x
3.
   , ]/ N6 a# l. v* \3 p! @
4. #include "system.h"

5. void DMAx_Init(u32 paddr,u32 maddr,u16 buffsize,DMA_Channel_TypeDef* DMAy_Channelx);

6. void DMAx_Enable(DMA_Channel_TypeDef* DMAy_Channelx,u16 ndtr);

7. #endif

复制代码

dma.c

5 p/ V3 f$ m) ?6 f+ j

1. #include "dma.h"

2.
   ' s6 Q- g" k/ j, c( x
3. void DMAx_Init(u32 paddr,u32 maddr,u16 buffsize,DMA_Channel_TypeDef* DMAy_Channelx)

4. {

5.
   7 W. c4 f$ p  l1 V' K  i, a" K( @" q
6.         DMA_InitTypeDef DMA_InitStruct;
   , s, D  C/ ~8 T% ?; e) \
7.
   ! _+ t2 k5 K& S; R8 `& w* e* s. H
8.         RCC_AHBPeriphClockCmd(RCC_AHBPeriph_DMA1,ENABLE);
   ; T. \9 o1 t2 m& u) y' K7 X# R
9.

10.         DMA_InitStruct.DMA_PeripheralBaseAddr=paddr;                                                //外设地址
    ( f) v" `- G. U/ l; L1 \" N. k
11.         DMA_InitStruct.DMA_MemoryBaseAddr=maddr;                                                //内存地址

12.         DMA_InitStruct.DMA_DIR=DMA_DIR_PeripheralDST;                                        //存储器到外设

13.         DMA_InitStruct.DMA_BufferSize=buffsize;                                                        //传输数据量大小
    1 u) |7 u9 N* n4 y
14.         DMA_InitStruct.DMA_PeripheralInc=DMA_PeripheralInc_Disable;                        //外设地址不增
    & p* U5 Q5 r( R) @6 @3 n8 o7 e
15.         DMA_InitStruct.DMA_MemoryInc=DMA_MemoryInc_Enable;                        //内存地址自增
    8 E: B6 F- [& L# N& z
16.         DMA_InitStruct.DMA_PeripheralDataSize=DMA_PeripheralDataSize_Byte;        //外设数据单位
    # C! N* J& c, U1 W% t
17.         DMA_InitStruct.DMA_MemoryDataSize=DMA_MemoryDataSize_Byte;                //内存数据单位
    ) f- B% {* b2 b% W
18.         DMA_InitStruct.DMA_Mode=DMA_Mode_Normal;                                                //一次传输

19.         DMA_InitStruct.DMA_Priority=DMA_Priority_Medium;                                        //通道优先级中
    ; \! {# c5 P  C) I
20.         DMA_InitStruct.DMA_M2M=DMA_M2M_Disable;                                                //存储器到存储器失能
    , p- @! K1 P% V( U' u4 @0 y5 D- M4 j
21.
    6 S# T6 D5 W9 |% y/ [! ?  D% a
22.         DMA_Init(DMAy_Channelx,&DMA_InitStruct);

23.
    : ^" a  R- D  T; Z: ]
24. }

25. void DMAx_Enable(DMA_Channel_TypeDef* DMAy_Channelx,u16 ndtr)
    5 h$ c1 c3 O* F; q, ]6 b9 R  M( Y
26. {
    , L) N* W/ R' Q! j4 @8 [+ `0 z$ g
27.         DMA_Cmd(DMAy_Channelx, DISABLE);
    ' ?$ ^7 k0 ]- g" b. r1 }
28.         DMA_SetCurrDataCounter(DMAy_Channelx,ndtr);

29.         DMA_Cmd(DMAy_Channelx, ENABLE);
    7 U' ^" o- }, H1 I/ @' `+ F
30. }

复制代码

7 N- R- d$ e/ }( Y. nmain.c
6 L4 J0 C, r0 J! t# F# I; W
# R9 A  z8 D5 J; Q6 |, ^

1. #include "system.h"
   5 Q$ h4 r. V) y
2. #include "led.h"
   . h5 l- K# J$ K7 n
3. #include "SysTick.h"
   - m- f8 x, t' B! J0 I% m0 e
4. #include "usart.h"
   2 c  m! {' k% Q6 k! m
5. #include "key.h"
   8 v  F7 L, a0 Z7 g
6. #include "dma.h"
   : {1 B8 R3 K# U! w+ V
7. #define buf_len 5000
   4 L7 e) b! O2 [9 A
8.
   3 n" |2 t  S1 k* Y( S
9.

10. u8 sendBuffer[buf_len];

11.
    & z& n# N) m% J- d$ e6 u3 N  X
12. void send_Data(u8 *p)
    5 C9 x. v6 A" I5 H
13. {
    1 c9 l. E" ]/ ^# j9 R0 J
14.         u16 i;

15.         for(i=0;i<buf_len;i++)
    ! i, y0 R$ @; o& y
16.         {
    9 T2 E0 |' V" z, }8 o, F
17.                 *p='5';

18.                 p++;

19.         }
    7 J' t3 }- E) v
20. }
    ; w0 l! W5 f' I# i" d
21.

22. int main()

23. {

24.         u8 i=0;

25.         u8 key;
    5 s1 u0 x3 Q* `. Q2 L7 ?
26.

27.         SysTick_Init(72);
    & l3 F" a- L1 h7 j* @
28.         NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);
    ( p" N' Y3 A1 k# g
29.         LED_Init();

30.         USART1_Init(9600);

31.   KEY_Init();

32.         DMAx_Init((u32)&USART1->DR,(u32)sendBuffer,buf_len,DMA1_Channel4);

33.         send_Data(sendBuffer);

34.
    4 z" C+ U( O7 k
35.         while(1)

36.         {
    & M! P5 Z1 Y( g& Y
37.                 key=KEY_Scan(0);

38.                 if(key==KEY_UP)
    1 [6 o% ^' ~& J- `9 h6 I1 l% W
39.                 {
    + P7 w& f, j9 p& l' f! q/ t
40.                         USART_DMACmd(USART1,USART_DMAReq_Tx,ENABLE);        //开启外设DMA功能

41.                         DMAx_Enable(DMA1_Channel4,buf_len);

42.
    * t8 g- y/ b' |* v
43.                         while(1)
    5 _) n( h( b$ E0 }  W
44.                         {

45.                                 if(DMA_GetFlagStatus(DMA1_FLAG_TC4)!=0)        //判断DMA数据是否发送完成
    & }# n; [# m* M
46.                                 {
    $ h9 L9 x3 F" _; e. X' R
47.                                         DMA_ClearFlag(DMA1_FLAG_TC4);
    3 g  |( w8 v& y+ _
48.                                         break;
    ! A5 `- Q+ s1 K4 I  ~1 N
49.                                 }

50.                                 led2=!led2;
    2 ]6 W5 _! g& }
51.                                 delay_ms(300);
    5 ?& B% A! k+ w  V
52.                         }

53.                 }
    ! q! Q7 A  _5 B
54.                 i++;
    0 S$ h% t: o1 D
55.                 if(i%20==0)

56.                 {

57.                         led1=!led1;
    - Z( q8 b, G$ y6 _9 q
58.                 }
    4 H, l; q; @) l
59.                 delay_ms(10);

60.         }

61. }

复制代码

; w* u1 {# O: w. m  q" }  y% G  ]; `



! p& o' ]7 _: o+ }9 n
& T. _8 ^0 U8 y; O# w
% G( M7 Q: O* C
