【经验分享】快速实现STM32 USB虚拟串口功能（回环测试、USB转TTL的功能）

[复制链接]
STMCU小助手 发布时间：2022-4-10 16:43
1、配置时钟

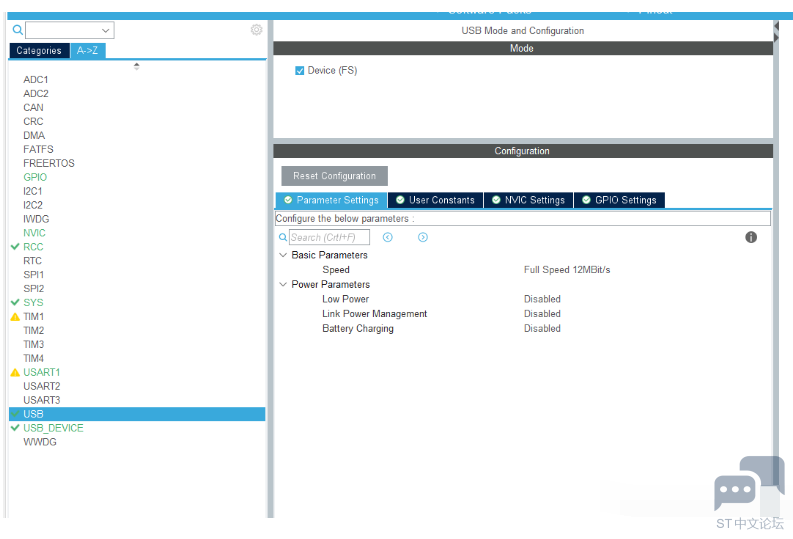

2、开启USB

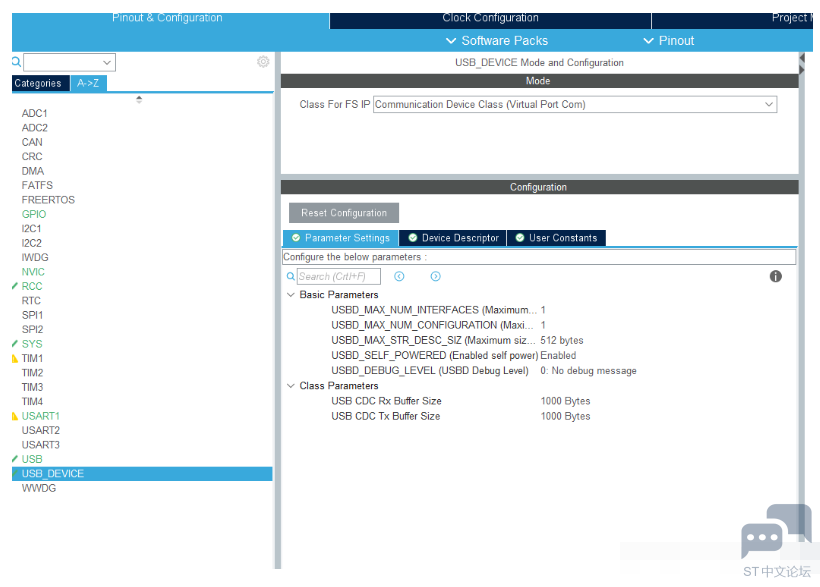

3、开启USB设备：虚拟串口

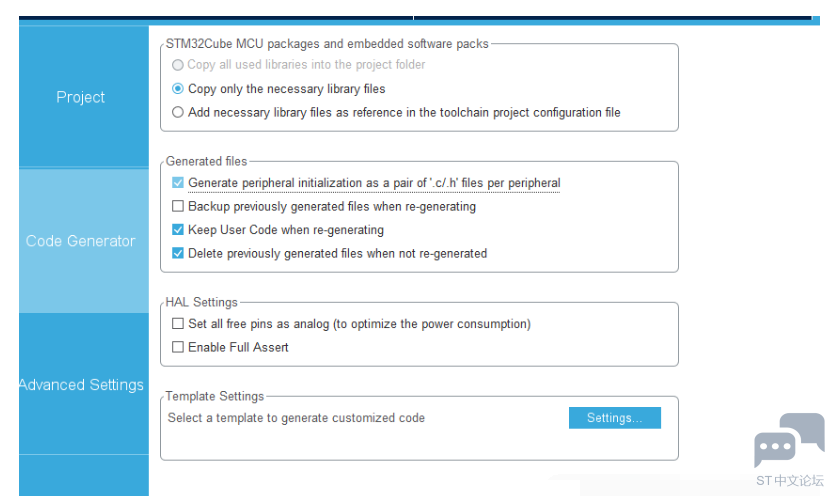

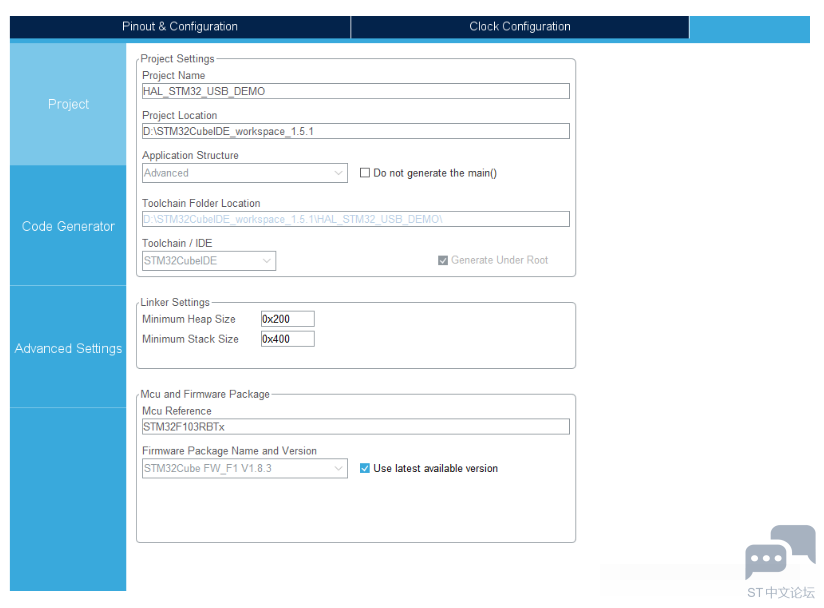

4、生成工程



5、修改代码实现回环收发数据测试
在usbd_cdc_if.c文件中新定义一个结构体：

  1. USBD_CDC_LineCodingTypeDef USBD_CDC_LineCoding =
  2. {
  3.         115200,      // 默认波特率
  4.         0X00,        // 1位停止位
  5.         0X00,        // 无奇偶校
  6.         0X08,        // 无流控，8bit数据位
  7. };
复制代码

找到CDC_Control_FS函数，找到CDC_SET_LINE_CODING和CDC_GET_LINE_CODING分支，添加以下代码：
（CDC_SET_LINE_CODING：你在用串口助手选择波特率时候，STM32就会调用这个分支进行修改USB波特率）
（CDC_GET_LINE_CODING：获取STM32的USB波特率）

  1.     case CDC_SET_LINE_CODING:
  2.             USBD_CDC_LineCoding.bitrate = (pbuf[3] << 24) | (pbuf[2] << 16) | (pbuf[1] << 8) | pbuf[0];
  3.             USBD_CDC_LineCoding.format = pbuf[4];
  4.             USBD_CDC_LineCoding.paritytype = pbuf[5];
  5.             USBD_CDC_LineCoding.datatype = pbuf[6];
  6.     break;

  8.     case CDC_GET_LINE_CODING:
  9.             pbuf[0] = (uint8_t)(USBD_CDC_LineCoding.bitrate);
  10.             pbuf[1] = (uint8_t)(USBD_CDC_LineCoding.bitrate >> 8);
  11.             pbuf[2] = (uint8_t)(USBD_CDC_LineCoding.bitrate >> 16);
  12.             pbuf[3] = (uint8_t)(USBD_CDC_LineCoding.bitrate >> 24);
  13.             pbuf[4] = USBD_CDC_LineCoding.format;
  14.             pbuf[5] = USBD_CDC_LineCoding.paritytype;
  15.             pbuf[6] = USBD_CDC_LineCoding.datatype;
  16.     break;
复制代码

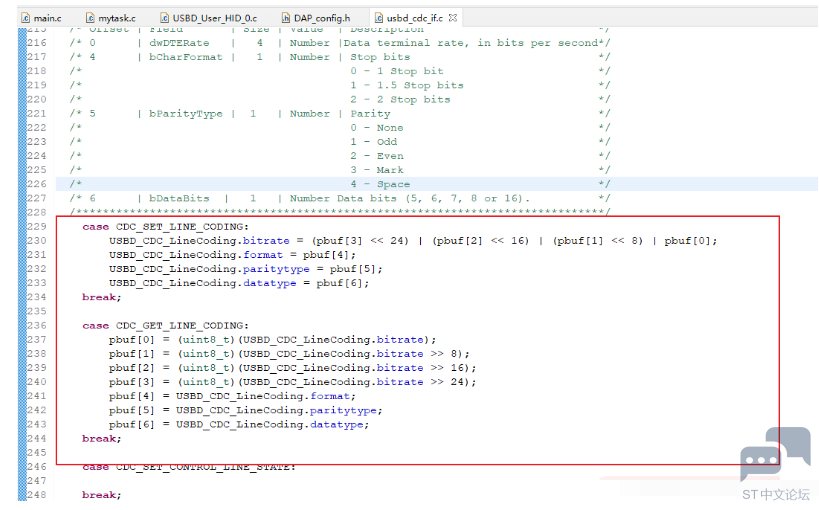

如下图所示：


找到CDC_Receive_FS函数，这个函数如果USB虚拟串口数据收到就会被调用，我们在这个函数中将收到的数据在发回去，只需要添加CDC_Transmit_FS(Buf, *Len);这一句即可，如下图：


然后编译工程并下载，接上USB之后，设备管理器COM出现一个新的端口：

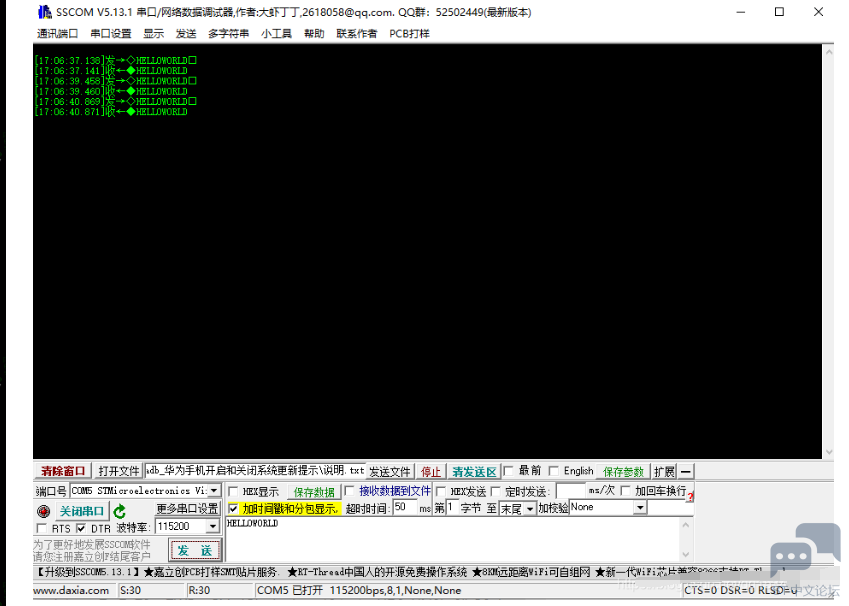

我们使用串口调试助手给它发数据：


6、实现USB转串口功能
发数据流程：串口调试助手发送数据->STM32的USB数据接收->STM32转发到串口3
收数据流程：STM32的串口3收到数据->转发到USB->STM32的USB发送到串口调试助手

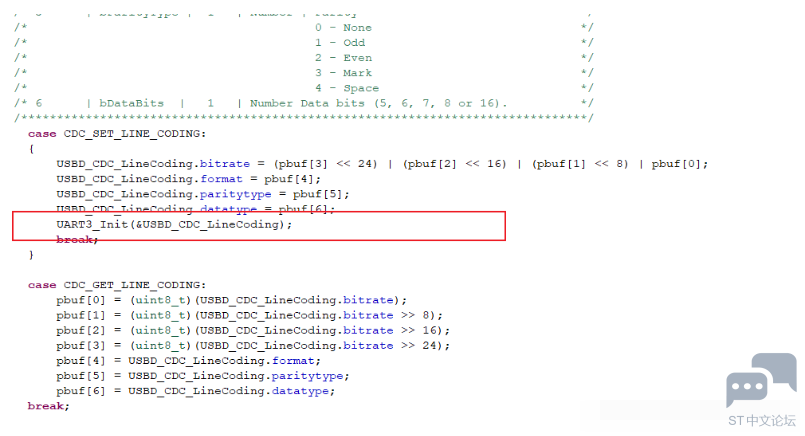

第一步先在这里加入串口3的初始化操作：


贴一下串口3的初始化代码，这里我用到了队列，因为实际测试发现串口3接收数据量比较大的话，那么转发到USB虚拟串口的时候会丢数据，所以这里采用了缓存队列，当串口接收到的数据到达一定数据量之后才做一次转发到USB的操作，并且开启了空闲中断，作用是转发最后一包数据：

关于队列的使用可以查看我的另一篇博客：C/C++语言实现的一个缓存队列

  1. /*
  2. * myusart.c
  3. *
  4. *  Created on: Mar 22, 2021
  5. *      Author: hello
  6. */
  7. #include "myusart.h"
  8. #include "myqueue.h"

  10. // 队列大小，定义为USB_CDC的发送包大小
  11. #define QUEUE_SIZE APP_TX_DATA_SIZE

  13. // 队列数据空间。请使用宏QALIGN4，目的是为了根据队列大小计算实际需要的队列存储空间大小并对齐4字节
  14. uint8_t QueueBuffer[QALIGN4(QUEUE_SIZE)];

  16. // 队列句柄
  17. Queue Uart3QueueHandle = {0};
  18. #define UART3_QUEUE_Handle (&Uart3QueueHandle)

  20. // 串口转发到USB的缓冲，定义为USB包的一半大小
  21. static uint8_t buffer[APP_RX_DATA_SIZE >> 1];

  23. void UART3_Init(const USBD_CDC_LineCodingTypeDef *USBD_CDC_LineCoding)
  24. {
  25.         __HAL_UART_DISABLE_IT(&huart3, UART_IT_RXNE);

  27.         __HAL_UART_DISABLE_IT(&huart3, UART_IT_IDLE);

  29.         HAL_UART_DeInit(&huart3);

  31.         huart3.Instance = USART3;
  32.         huart3.Init.BaudRate = USBD_CDC_LineCoding->bitrate;
  33.         huart3.Init.HwFlowCtl = UART_HWCONTROL_NONE;
  34.         huart3.Init.Mode = UART_MODE_TX_RX;
  35.         huart3.Init.OverSampling = UART_OVERSAMPLING_16;

  37.         switch (USBD_CDC_LineCoding->paritytype)
  38.         {
  39.         case 0:
  40.                 huart3.Init.Parity = UART_PARITY_NONE;
  41.                 break;
  42.         case 1:
  43.                 huart3.Init.Parity = UART_PARITY_ODD;
  44.                 break;
  45.         case 2:
  46.                 huart3.Init.Parity = UART_PARITY_EVEN;
  47.                 break;
  48.         default:
  49.                 huart3.Init.Parity = UART_PARITY_NONE;
  50.                 break;
  51.         }

  53.         switch (USBD_CDC_LineCoding->datatype)
  54.         {
  55.         case 0x07:
  56.                 huart3.Init.WordLength = UART_WORDLENGTH_8B;
  57.                 break;
  58.         case 0x08:
  59.                 if (huart3.Init.Parity == UART_PARITY_NONE)
  60.                 {
  61.                         huart3.Init.WordLength = UART_WORDLENGTH_8B;
  62.                 }
  63.                 else
  64.                 {
  65.                         huart3.Init.WordLength = UART_WORDLENGTH_9B;
  66.                 }
  67.                 break;
  68.         default:
  69.                 huart3.Init.WordLength = UART_WORDLENGTH_8B;
  70.                 break;
  71.         }

  73.         switch (USBD_CDC_LineCoding->format)
  74.         {
  75.         case 0:
  76.                 huart3.Init.StopBits = UART_STOPBITS_1;
  77.                 break;
  78.         case 2:
  79.                 huart3.Init.StopBits = UART_STOPBITS_2;
  80.                 break;
  81.         default:
  82.                 huart3.Init.StopBits = UART_STOPBITS_1;
  83.                 break;
  84.         }

  86.         HAL_UART_Init(&huart3);

  88.         Queue_Init(UART3_QUEUE_Handle, QUEUE_SIZE, QueueBuffer);

  90.         __HAL_UART_ENABLE_IT(&huart3, UART_IT_RXNE);

  92.         __HAL_UART_ENABLE_IT(&huart3, UART_IT_IDLE);
  93. }

  95. void USART3_IRQHandler(void)
  96. {
  97.         static uint32_t nsent = 0;
  98.         static uint8_t dat = 0;

  100.         if (__HAL_UART_GET_FLAG(&huart3, UART_FLAG_RXNE) != RESET)
  101.         {
  102.                 __HAL_UART_CLEAR_FLAG(&huart3, UART_FLAG_RXNE);
  103.                 dat = huart3.Instance->DR & 0XFF;
  104.                 Queue_PutByte(UART3_QUEUE_Handle, dat);                     // 入队一个字节的数据
  105.                 if (Queue_GetUsed(UART3_QUEUE_Handle) >= sizeof(buffer))
  106.                 {
  107.                         Queue_Read(UART3_QUEUE_Handle, buffer, sizeof(buffer));
  108.                         CDC_Transmit_FS(buffer, sizeof(buffer));                // 转发到USB
  109.                 }
  110.         }

  112.         if (__HAL_UART_GET_FLAG(&huart3, UART_FLAG_IDLE) != RESET)
  113.         {
  114.                 nsent = Queue_GetUsed(UART3_QUEUE_Handle);
  115.                 if (nsent != 0)
  116.                 {
  117.                         Queue_Read(UART3_QUEUE_Handle, buffer, nsent);
  118.                         CDC_Transmit_FS(buffer, nsent);               // 转发到USB
  119.                 }
  120.                 __HAL_UART_CLEAR_IDLEFLAG(&huart3);
  121.         }
  122. }

  124. void UART3_SendData(const void *buf, uint32_t len)
  125. {
  126.         const uint8_t *p = (const uint8_t*) buf;
  127.         while (len--)
  128.         {
  129.                 while (__HAL_UART_GET_FLAG(&huart3, UART_FLAG_TXE) != SET);
  130.                 huart3.Instance->DR = (uint8_t) (*p++ & 0XFF);
  131.                 while (__HAL_UART_GET_FLAG(&huart3, UART_FLAG_TC) != SET);
  132.         }
  133. }

  135. //#ifdef __GNUC__
  136. //#define PUTCHAR_PROTOTYPE int __io_putchar(int ch)
  137. //#else
  138. //#define PUTCHAR_PROTOTYPE int fputc(int ch, FILE *f)
  139. //#endif
  140. //PUTCHAR_PROTOTYPE
  141. //{
  142. //        while (__HAL_UART_GET_FLAG(&huart3, UART_FLAG_TXE) != SET);
  143. //        huart3.Instance->DR = (uint8_t) (ch & 0XFF);
  144. //        while (__HAL_UART_GET_FLAG(&huart3, UART_FLAG_TC) != SET);
  145. //        return ch;
  146. //}
复制代码

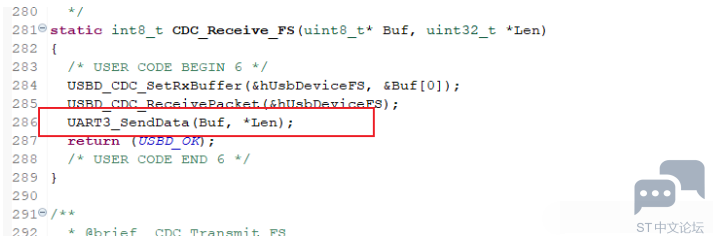

然后在添加USB转发到串口的操作：



这样就实现了一个类似于USB转TTL模块的功能！
