使用芯片：STM32F103RCT6

思路：定时器设置为1MHZ的计数频率，定时计数器增加一就是增加1us

① 首先设置为上升沿捕获，捕获上升沿记录此刻的时间计数值；
② 然后切换为下降沿捕获，捕获下降沿记录此刻的时间计数值；
③ 最后设置为上升沿捕获，捕获上升沿记录此刻的时间计数值；

对于16bit定时器，最大可计数0xFFFF，也就是65535us，那么：高电平持续的时间 = 定时器溢出计数 * 0xFFFF + 当前计数值
对于32bit定时器，最大可计数0xFFFFFFFF，也就是4294.967295s，这个时间足够测量脉冲宽度的了，那么：高电平持续的时间 = 当前计数值

高电平持续的时间 = ② - ①
周期 = ③ - ①

定时器配置

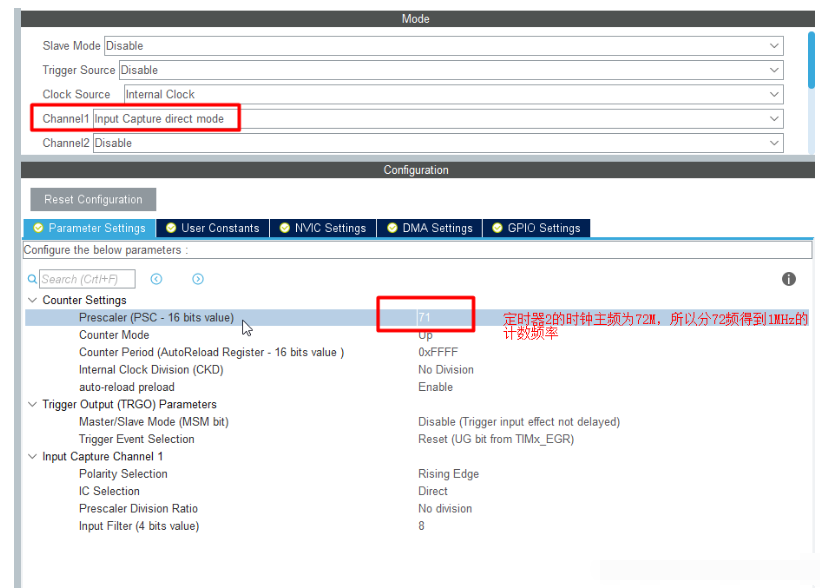

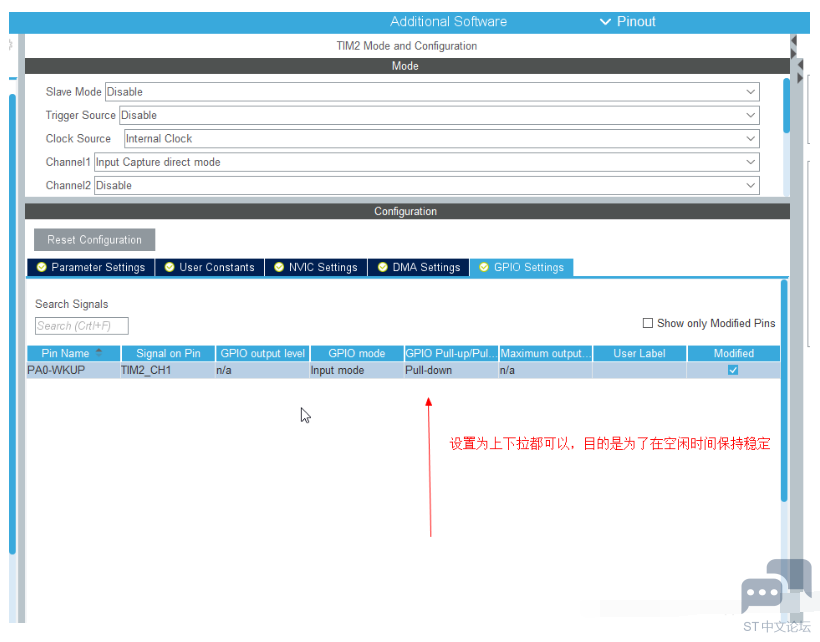

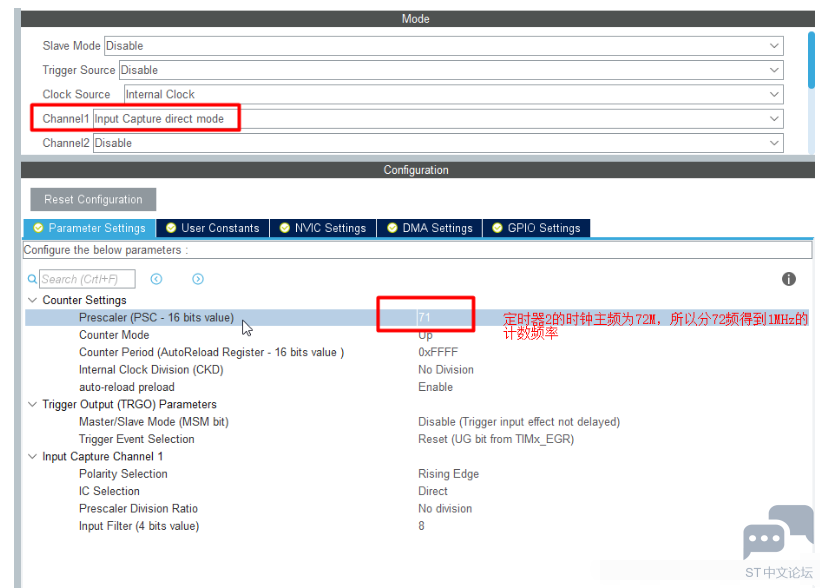

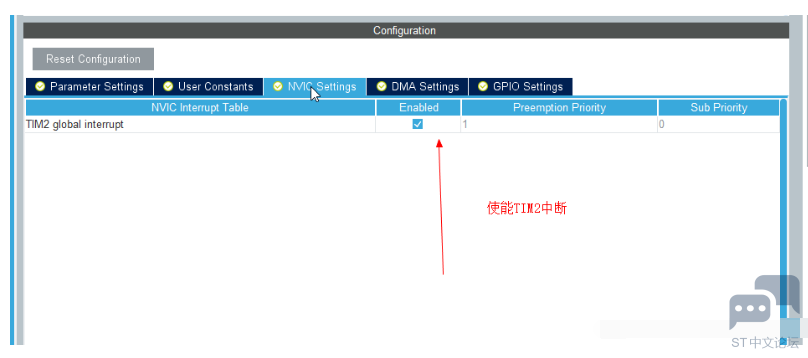

设置定时器2的计数频率为1MHz，输入捕获使用通道一，也就是PA0引脚，将PA0引脚设置为下拉模式，目的是为了在空闲时间保持信号稳定：

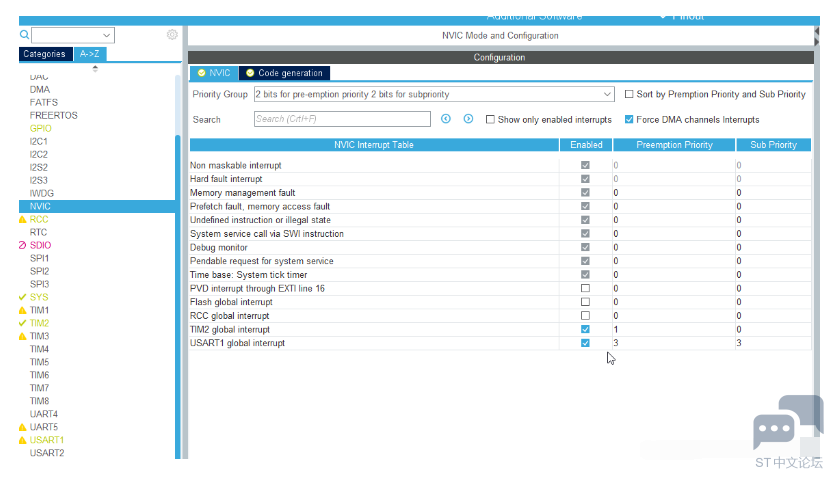

中断分组设置



代码配置
tim.c中添加如下代码：

1.

2. __IO uint32_t TIM2_TIMEOUT_COUNT = 0;                        ///< 定时器2定时溢出计数

3. uint32_t TIM2_CAPTURE_BUF[3]   = {0, 0, 0};                ///< 分别存储上升沿计数、下降沿计数、下个上升沿计数

4. __IO uint8_t TIM2_CAPTURE_STA = 0xFF;                        ///< 状态标记

5.

6. /**

7. * 设置TIM2输入捕获极性

8. * @param TIM_ICPolarity：

9. *        TIM_INPUTCHANNELPOLARITY_RISING  ：上升沿捕获

10. *        TIM_INPUTCHANNELPOLARITY_FALLING ：下降沿捕获

11. *        TIM_INPUTCHANNELPOLARITY_BOTHEDGE：上升沿和下降沿都捕获

12. */

13. inline void TIM2_SetCapturePolarity(uint32_t TIM_ICPolarity)

14. {

15.     htim2.Instance->CCER &= ~(TIM_CCER_CC1P | TIM_CCER_CC1NP);

16.     htim2.Instance->CCER |= (TIM_ICPolarity & (TIM_CCER_CC1P | TIM_CCER_CC1NP));

17. }

18.

19. /// 定时器2时间溢出回调函数

20. void HAL_TIM_PeriodElapsedCallback(TIM_HandleTypeDef *htim)

21. {

22.     if (htim->Instance == htim2.Instance)

23.     {

24.         TIM2_TIMEOUT_COUNT++;                                                                                // 溢出次数计数

25.     }

26. }

27.

28. ///< 输入捕获回调函数

29. void HAL_TIM_IC_CaptureCallback(TIM_HandleTypeDef *htim)

30. {

31.     if (htim->Instance == htim2.Instance)

32.     {

33.         switch (TIM2_CAPTURE_STA)

34.         {

35.         case 1:

36.         {

37.             printf("准备捕获下降沿...\r\n");

38.             TIM2_CAPTURE_BUF[0] = HAL_TIM_ReadCapturedValue(htim, TIM_CHANNEL_1) + TIM2_TIMEOUT_COUNT * 0xFFFF;

39.             TIM2_SetCapturePolarity(TIM_INPUTCHANNELPOLARITY_FALLING);                                        // 设置为下降沿触发

40.             TIM2_CAPTURE_STA++;

41.             break;

42.         }

43.         case 2:

44.         {

45.             printf("准备捕获下个上升沿...\r\n");

46.             TIM2_CAPTURE_BUF[1] = HAL_TIM_ReadCapturedValue(htim, TIM_CHANNEL_1) + TIM2_TIMEOUT_COUNT * 0xFFFF;

47.             TIM2_SetCapturePolarity(TIM_INPUTCHANNELPOLARITY_RISING);                                        // 设置为上升沿触发

48.             TIM2_CAPTURE_STA++;

49.             break;

50.         }

51.         case 3:

52.         {

53.             printf("捕获结束...\r\n");

54.             printf("# end ----------------------------------------------------\r\n");

55.             TIM2_CAPTURE_BUF[2] = HAL_TIM_ReadCapturedValue(htim, TIM_CHANNEL_1) + TIM2_TIMEOUT_COUNT * 0xFFFF;

56.             HAL_TIM_IC_Stop_IT(htim, TIM_CHANNEL_1);                                                                        // 停止捕获

57.             HAL_TIM_Base_Stop_IT(&htim2);                                                                                                // 停止定时器更新中断

58.             TIM2_CAPTURE_STA++;

59.             break;

60.         }

61.         default:

62.             break;

63.         }

64.     }

65. }

66.

67. ///< TIM2轮训状态切换

68. inline void TIM2_Poll(void)

69. {

70.     switch (TIM2_CAPTURE_STA)

71.     {

72.     case 0:

73.     {

74.         printf("# start ----------------------------------------------------\r\n");

75.         printf("准备捕获上升沿...\r\n");

76.         TIM2_TIMEOUT_COUNT = 0;

77.         __HAL_TIM_SET_COUNTER(&htim2, 0);                                                                                        // 清除定时器2现有计数

78.         memset(TIM2_CAPTURE_BUF, 0, sizeof(TIM2_CAPTURE_BUF));                                                // 清除捕获计数

79.         TIM2_SetCapturePolarity(TIM_INPUTCHANNELPOLARITY_RISING);                                        // 设置为上升沿触发

80.         HAL_TIM_Base_Start_IT(&htim2);                                                                                                // 启动定时器更新中断

81.         HAL_TIM_IC_Start_IT(&htim2, TIM_CHANNEL_1);                                                                        // 启动捕获中断

82.         TIM2_CAPTURE_STA++;

83.         break;

84.     }

85.

86.     case 4:

87.     {

88.         uint32_t high  = TIM2_CAPTURE_BUF[1] - TIM2_CAPTURE_BUF[0];

89.         uint32_t cycle = TIM2_CAPTURE_BUF[2] - TIM2_CAPTURE_BUF[0];

90.         float frq = 1.0 / (((float)cycle) / 1000000.0);

91.         TIM2_CAPTURE_STA++;

92.

93.         printf("\r\n\r\n");

94.         printf("################################# START #########################################\r\n");

95.         printf("高电平持续时间：%dms\r\n", high / 1000);

96.         printf("周期          ：%dms\r\n", cycle / 1000);

97.         printf("频率          ：%fHz\r\n", frq);

98.         printf("################################## END ##########################################\r\n\r\n");

99.         break;

100.     }

101.

102.     default:

103.         break;

104.     }

105. }

复制代码

main.c：

1. int main()

2. {

3.     HAL_Init();

4.     SystemClock_Config();

5.     MX_GPIO_Init();

6.     DEBUG_UART_Init();

7.     MX_TIM2_Init();

8.     printf("================================ 系统运行！ ================================  \r\n");

9.     while(1)

10.     {

11.         TIM2_Poll();

12.         DEBUG_UART_RecvHandler();

13.     }

14. }

复制代码

说明：串口一接串口调试助手，勾选发送新行，向单片机发送任意字符以此来启动输入捕获。
