SMI接口主要是用于和外部PHY芯片通信，配置PHY寄存器用的。
6 I8 V- n! t  k( w
真正网络通信的数据流并不是通过SMI接口传输的，是通过MII接口或者RMII通信的。

1、MII接口

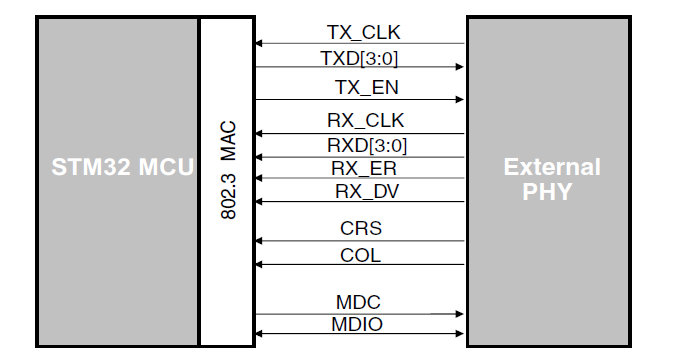

介质独立接口(MII) 定义了10 Mbit/s 和100 Mbit/s 的数据传输速率下MAC 子层与PHY 之间的互连。
3 x4 m/ e" p' H, H1 P. j1 m9 a

) `' L$ Q& n8 o6 ?4 G/ M
* \' M* @2 |! b' \: u9 c3 H# r管脚定义介绍：

1.MII_TX_CLK：连续时钟信号。该信号提供进行 TX 数据传输时的参考时序。标称频率为：速率为 10 Mbit/s 时为 2.5 MHz；速率为 100 Mbit/s 时为 25 MHz。

- c* p! p7 B: N; |# E2.MII_TXD[3:0]：数据发送信号。该信号是 4 个一组的数据信号，由 MAC 子层同步驱动，在MII_TX_EN 信号有效时才为有效信号（有效数据）。MII_TXD[0] 为最低有效位，MII_TXD[3] 为最高有效位。禁止MII_TX_EN 时，发送数据不会对 PHY 产生任何影响。
+ X1 [' B5 i4 Y4 G, m! [# ?2 A
3.MII_TX_EN：发送使能信号。该信号表示 MAC 当前正针对 MII 发送半字节。该信号必须与报头的前半字节进行同步 (MII_TX_CLK)，并在所有待发送的半字节均发送到 MII时必须保持同步。
; H; x( r4 `3 n5 X( o+ r
+ \) E- Z; m( r! X" ]4.MII_RX_CLK：连续时钟信号。该信号提供进行 RX 数据传输时的参考时序。标称频率为：速率为 10 Mbit/s 时为 2.5 MHz；速率为 100 Mbit/s 时为 25 MHz。

7 ~1 [9 [7 S4 ^0 U, n5.MII_RXD[3:0]：数据接收信号。该信号是 4 个一组的数据信号，由 PHY 同步驱动，在MII_RX_DV 信号有效时才为有效信号（有效数据）。MII_RXD[0] 为最低有效位，MII_RXD[3] 为最高有效位。当 MII_RX_DV 禁止、MII_RX_ER 使能时，特定的MII_RXD[3:0] 值用于传输来自 PHY 的特定信息。
6 v" g4 t0 P4 t( l7 z
6.MII_RX_ER：接收错误信号。该信号必须保持一个或多个周期 (MII_RX_CLK)，从而向MAC 子层指示在帧的某处检测到错误。该错误条件必须通过 MII_RX_DV验证。

7.MII_RX_DV：接收数据有效信号。该信号表示 PHY 当前正针对 MII 接收已恢复并解码的半字节。该信号必须与恢复帧的头半字节进行同步 (MII_RX_CLK)，并且一直保持同步到恢复帧的最后半字节。该信号必须在最后半字节随后的第一个时钟周期之前禁止。为了正确地接收帧，MII_RX_DV 信号必须在时间范围上涵盖要接收的帧，其开始时间不得迟于 SFD 字段出现的时间。

( W' u! x$ a- a, j8.MII_CRS：载波侦听信号。当发送或接收介质处于非空闲状态时，由 PHY 使能该信号。发送和接收介质均处于空闲状态时，由 PHY 禁止该信号。PHY 必须确保 MII_CS 信号在冲突条件下保持有效状态。该信号无需与 TX 和 RX 时钟保持同步。在全双工模式下，该信号没意义。
& G; C: ^1 f5 O- J) t/ r
& r6 m% B6 F6 v9.MII_COL：冲突检测信号。检测到介质上存在冲突后，PHY 必须立即使能冲突检测信号，并且只要存在冲突条件，冲突检测信号必须保持有效状态。该信号无需与 TX 和 RX 时钟保持同步。在全双工模式下，该信号没意义。

' a% o9 i4 R0 M8 |/ z/ v10.MDC：MDC信号属于SMI接口

11.MDIO：MDIO信号属于SMI接口
/ b5 m8 x3 l% q5 }4 r, W

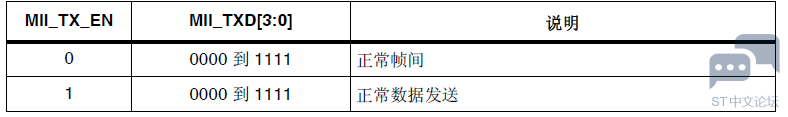

下图TX接口信号编码

! K9 R! h3 b' ~' t5 u. E: I

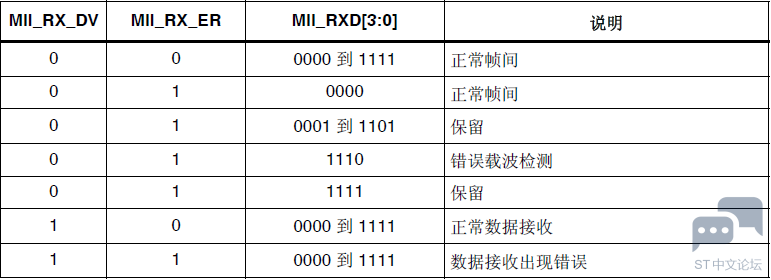

下图RX 接口信号编码
, }9 N$ b2 m( i0 y+ s4 h
; k8 K$ c; L- ^% X7 }' J

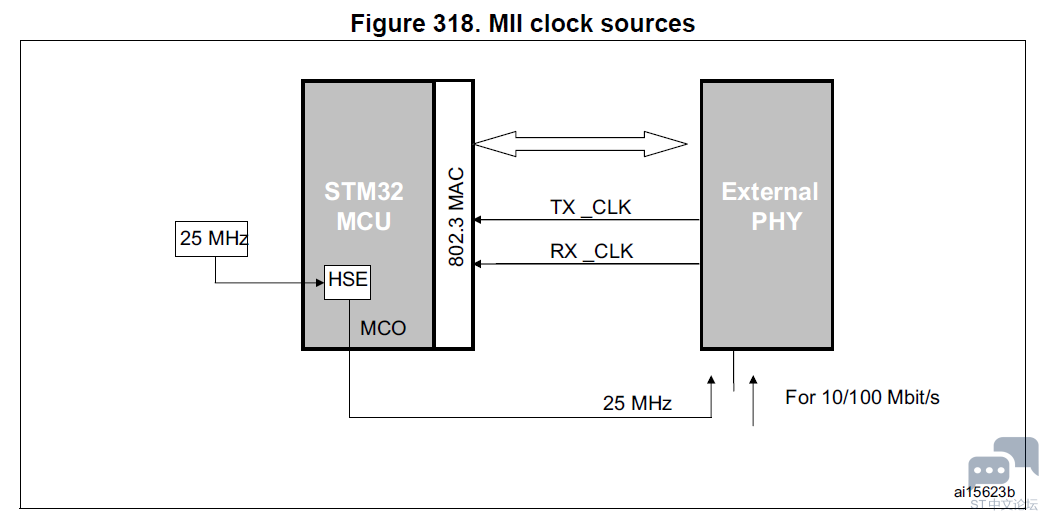

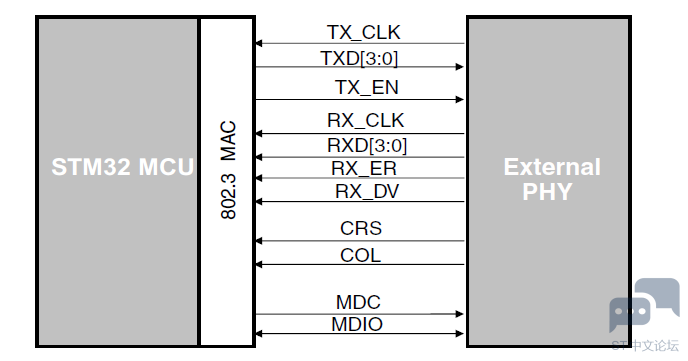

MII接口的时钟源
4 I% b+ U2 b" k$ d1 i; M/ W( K9 s
* ]5 R' F% c5 q/ F( X$ j要生成TX_CLK 和RX_CLK 时钟信号，必须向外部PHY 提供25MHz 时钟，如图所 示。除了使用外部 25 MHz石英晶体提供该时钟，还可以通过STM32F20xx 微控制器的MCO引脚输出该信号。这种情况下，必须对PLL 倍频进行配置，以通过25 MHz 外部石英晶体在MCO 引脚上获得所需频率。

7 l  g) L1 \$ T6 ?

6 W( |* Y& E$ e! G" R& t对应的代码
$ w* R6 B0 d6 h: j
- n0 {  ]% g1 G8 O/ i- l+ d

1. /* Enable GPIOs clocks */
   " J8 Q# [1 D. p' C" l
2. RCC_AHB1PeriphClockCmd(RCC_AHB1Periph_GPIOA,ENABLE);
   3 V8 C( \) ~. ?2 t$ j" F
3.
   & Q7 X, Z/ |( \( n' ?- h5 \
4. /* Enable SYSCFG clock */
     T5 y% e+ c6 n" L# t0 Z
5. RCC_APB2PeriphClockCmd(RCC_APB2Periph_SYSCFG, ENABLE);

6.
   4 x, |9 o: n" M( T7 J
7. /* Configure MCO (PA8) */

8. GPIO_InitStructure.GPIO_Pin = GPIO_Pin_8;

9. GPIO_InitStructure.GPIO_Speed = GPIO_Speed_100MHz;

10. GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF;
    # e& W/ l8 [% t5 E3 w% h6 v* L- m
11. GPIO_InitStructure.GPIO_OType = GPIO_OType_PP;

12. GPIO_InitStructure.GPIO_PuPd = GPIO_PuPd_NOPULL ;

13. GPIO_Init(GPIOA, &GPIO_InitStructure);
    $ D' S+ l$ k; ]' j- [0 i
14. /* Output HSE clock (25MHz) on MCO pin (PA8) to clock the PHY */

15. RCC_MCO1Config(RCC_MCO1Source_HSE, RCC_MCO1Div_1);

复制代码

- m# v, b. U0 A5 y2、RMII接口

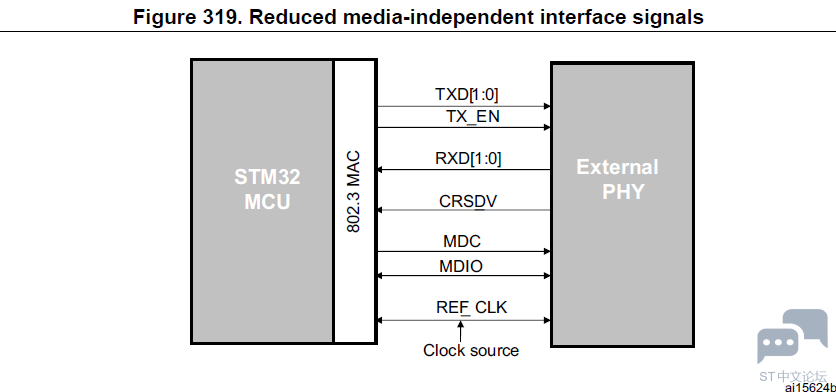

Reduced media-independent interface: RMII（精简介质独立接口）。精简介质独立接口(RMII) 规范降低了10/100 Mbit/s 下微控制器以太网外设与外部PHY 间的引脚数。
+ }  H" w% x( n% P1 ^7 J, {
& o. n* [$ V$ w6 W根据IEEE 802.3u 标准，MII包括16 个数据和控制信号的引脚。RMII规范将引脚数减少为 7 个（引脚数减少62.5%）。引脚的含义参考MII接口即可。



RMII接口是MAC和PHY之间的实例化对象。这些有助于MAC的MII接口转化为RMII接口。RMII接口具有以下特点

- ]1 T" i/ a! e- {6 N9 p% Q. D1.10-Mbit/s 和 100-Mbit/s 的运行速率

2.参考时钟必须是 50 MHz
% ?2 P$ P4 [3 u4 ?
3.相同的参考时钟必须从外部提供给 MAC 和外部以太网 PHY
4 E# L3 g/ ?) i3 t5 c* F, Z
& v# C. `9 g2 d& B$ r4.它提供了独立的 2 位宽（双位）的发送和接收数据路径

, u! I9 g% i6 i2 W这里时钟管脚比MII接口少，有一个非常重要的点，那就是RMII接口时钟源必须是50MHZ
8 [8 t8 N3 n" C" [) v

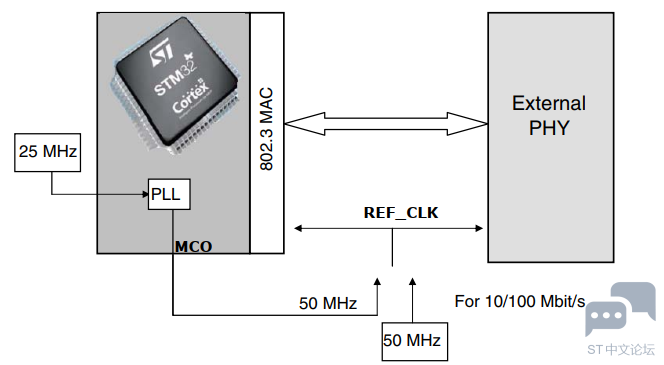

RMII接口时钟源

8 S* R% V" E- b  f- A7 [* XSTM32F207xx控制器可以从MCO引脚提供50MHz时钟信号，当然用户需要配置PLL来产生这一时钟。

' O! z* P' L! l

使用外部50 MHz 时钟驱动PHY 或使用嵌入式PLL 生成50 MHz 频率信号来驱动PHY。
, h, u; `! O& S& N! b% c
3、两种接口对应的引脚
, i( j" J& F+ [' J; qSTM32F207VCT6（100pin）的芯片
' y# }  \- G; C, l% p: K
5 F0 T3 D5 ]5 {3 I( E* D# s

1. Ethernet pins configuration

2. ETH_MDIO -------------------------> PA2  pin 25

3. ETH_MDC --------------------------> PC1  pin 16
   4 e0 D1 {$ p# W* W4 t+ N; `2 {0 j6 v
4. ETH_PPS_OUT ----------------------> PB5  pin 91
   / R' u: F3 b" I2 I5 O
5. ETH_MII_CRS ----------------------> PA0  pin 23
   : I% B5 `2 `! e0 A3 D' l/ Q
6. ETH_MII_COL ----------------------> PA3  pin 26

7. ETH_MII_RX_ER --------------------> PB10 pin 47
   # f2 [6 Z+ F7 S* M+ Q* C" W
8. ETH_MII_RXD2 ---------------------> PB0  pin 35
   # Z1 M% _. |# n
9. ETH_MII_RXD3 ---------------------> PB1  pin 36
   3 h  N5 M6 ~% D
10. ETH_MII_TX_CLK -------------------> PC3  pin 18
    1 ?( \3 S5 D: a9 U4 ?5 q" l4 R
11. ETH_MII_TXD2 ---------------------> PC2  pin 17
    " G8 K2 b( h  c
12. ETH_MII_TXD3 ---------------------> PB8  pin 95
    - X: I; K. K! f/ P* x
13. ETH_MII_RX_CLK/ETH_RMII_REF_CLK---> PA1  pin 24
    - X7 T, V/ ]/ z- W' X( s
14. ETH_MII_RX_DV/ETH_RMII_CRS_DV ----> PA7  pin 32

15. ETH_MII_RXD0/ETH_RMII_RXD0 -------> PC4  pin 33
    : l' d& B% c" S( h
16. ETH_MII_RXD1/ETH_RMII_RXD1 -------> PC5  pin 34
    & J% r, y9 p7 ]* s' d
17. ETH_MII_TX_EN/ETH_RMII_TX_EN -----> PB11 pin 48
    * j, k2 p  r4 Z# P2 m+ M( X
18. ETH_MII_TXD0/ETH_RMII_TXD0 -------> PB12 pin 51
    6 [' h' A9 {6 l) O3 c: o$ w# G
19. ETH_MII_TXD1/ETH_RMII_TXD1 -------> PB13 pin 52


复制代码

1 Q: t- h; @4 E# R其中ETH_PPS_OUT这个管脚ST官方demo屏蔽，不属于MII接口也不属于RMII接口。下面不将其统计进入。
4 {$ {, |' c/ |+ g  `( ~

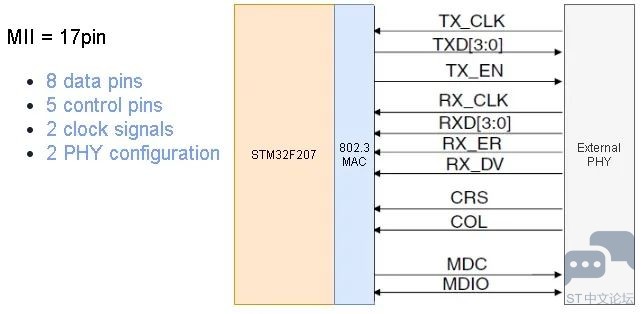

0 u8 d% E$ v$ Z( z( X. aMII 共15个接口加上SMI接口，共17个引脚。（没有包含25MHz时钟的引脚）

. g1 G+ D  ~' F: P" ~: R
" `; ]4 ~6 T; W$ N

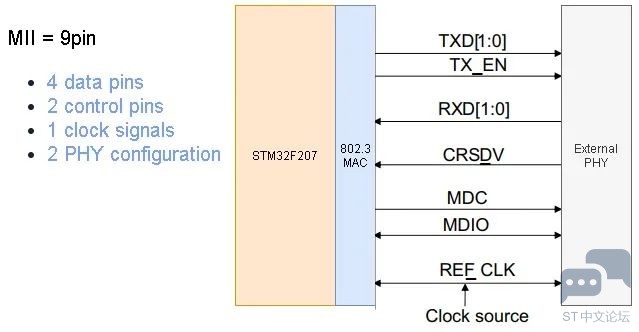

RMII共7个接口加上SMI接口，共9个引脚。
  U" b( C7 n! r# w, }& n: Y# G

: ^$ ], \0 J* e  o  V

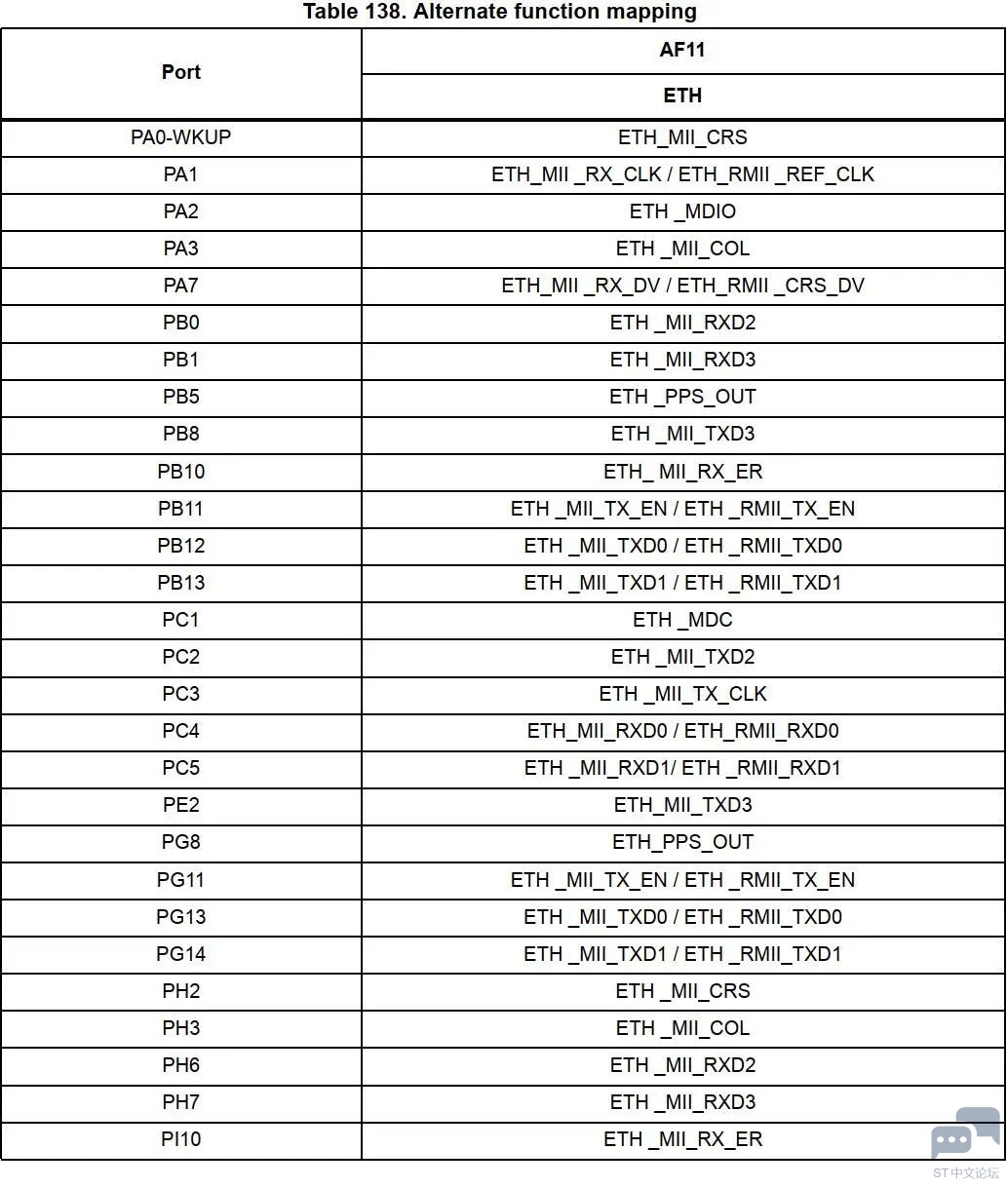

除了上述我自行统计的MII接口和RMII接口对应的pin之外，ST官方在参考手册也给出了对应图，如下：



4、MII和RMII的选择
使用SYSCFG_PMC 寄存器（注意：这里和F107不同，F107是AFIO_MAPR寄存器）中的23配置位MII_RMII_SEL选择MII 或RMII 模式。以太网控制器处于复位模式或使能时钟前，应用程序必须设置MII/RMII 模式。
% r0 W% f: Y) y% F, f- u
/ U# M. v  T) f8 \3 a" m2 _6 l对应的ST库函数为
+ Z! \# G& _/ e4 P3 c+ x# c
/ j. M+ g$ Y/ T( N- N8 K+ P4 c

1. //函数入参可选以下

2. //SYSCFG_ETH_MediaInterface_MII: MII mode selected

3. //SYSCFG_ETH_MediaInterface_RMII: RMII mode selected

4. void SYSCFG_ETH_MediaInterfaceConfig(uint32_t SYSCFG_ETH_MediaInterface)

复制代码

/ z! k% B3 g2 U6 o; `% n' ZMII/RMII 内部时钟方案
- C% \' @' @' a; h

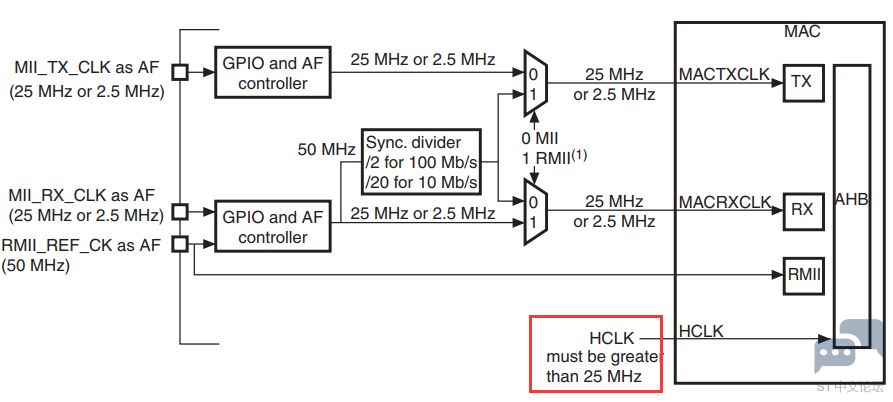

; }3 B% U) ?) I* n支持MII 和RMII 以及10 和100 Mbit/s 运行所需的时钟方案，如下图所示。
5 a- F) N4 q% U  W
- x7 H, N  ^$ m# s9 n- ^

+ M' I, g; s9 c; x' |$ u. z* W+ u" s/ u注意上图红框中：HCLK必须大于25MHz，这个问题点，在上一篇文章《STM32网络之SMI接口》中已经提到了，这里再次提到，如果不满足这个条件，可能会出现奇奇怪怪的问题，不好查找。
0 P& g0 W, W* c0 S2 f2 t
在官方手册中，还有一句
8 ^6 A! i* v! O8 M/ E: C( p7 c: v
' S4 [! [9 B% }% s. c

要节省引脚，需在同一个GPIO 引脚上复用RMII_REF_CK 和MII_RX_CLK 这两个输入时钟信号。
