前言
2 i" A1 t8 r3 v: B' ?& l本篇文章我们讲带大家了解光敏电阻的使用
7 |; n9 l0 ~$ i3 h& E1 b
/ N# S# t8 d" Q5 X3 P一、光敏电阻介绍

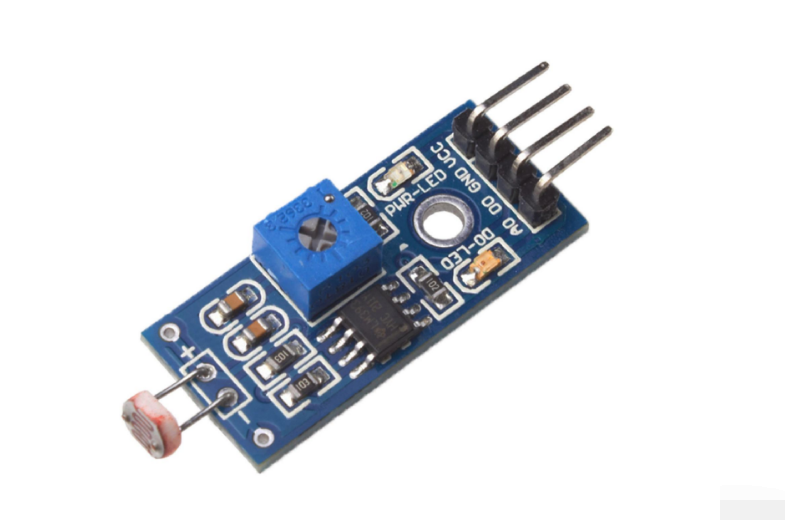

5 x5 x% a/ b$ n$ ]下面是4线光敏电阻实物图


产品接线说明：
8 c; l# Z. L& m0 _! G2 ^' F4 C* J1、VCC 接电源正极 3.3-5V
2、GND 接电源负极
3、DO TTL 开关信号输出 (配置为输出模式)
4、AO 模拟信号输出（ADC采样通道)
! m2 P) \3 d7 l5 c+ p6 Q6 m/ \
光敏电阻主要用于检测周围的光照强度，光照强度发生变化那么ADC采样的值也会发送变化。

二、cubeMX配置

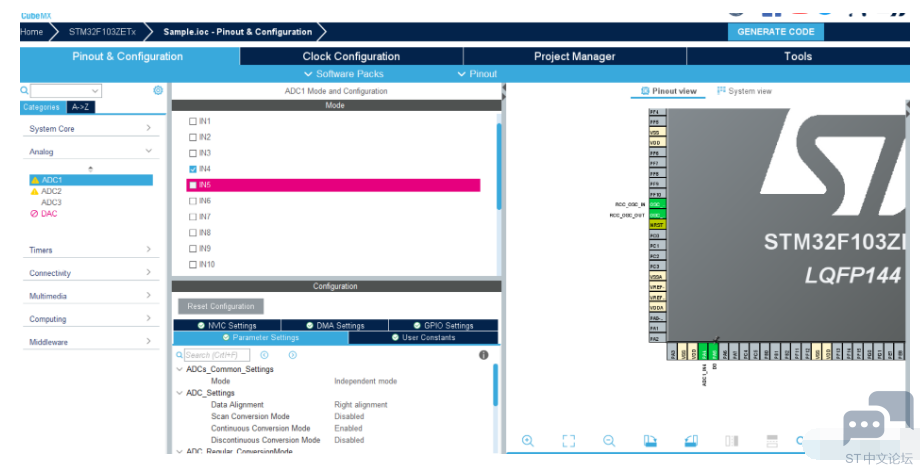

$ O9 p2 |) Y( a$ r8 J  M- f简单的配置我们就不多说了主要是ADC采样的配置
这里我采用的是ADC1通道4所以光敏电阻的A0就应该接在对应的ADC通道上。



  u* O1 A/ J0 x9 B顺便配置一下D0为输出模式用于简单检测光照强度。
; ^  a( i. R( M; \
- T9 G; ]" h+ A4 ~' m2 k" h
9 D2 W; ?; ?) }& m
0 @; W* w' p" h- \; G+ H三、代码说明
3 D- r$ _, B1 R2 i& u& Y( O

1. //IO口定义
   ) I7 _- Q6 u; a5 x- R9 K# j
2. #define D0_SET() HAL_GPIO_WritePin(D0_GPIO_Port, D0_Pin, GPIO_PIN_SET)

3. #define D0_RESET() HAL_GPIO_WritePin(D0_GPIO_Port, D0_Pin,GPIO_PIN_RESET)
   * z; b$ z/ }7 }  K
4.

5.

6. //ADC采样数值

7. typedef struct

8. {

9.   u32 adc_vol;//ADC测量的值

10.   float vol;//实际电压值

11.

12. }RESIST;
    ) ]/ L" ^" G5 `* P: k$ J
13.
    5 B. ^5 ~, R5 c4 \; U1 o2 A$ J
14. HAL_ADC_Start_IT(&hadc1);//中断方式开启ADC
    : g- P9 `" g/ ~( |
15. //ADC回调函数

16. void  HAL_ADC_ConvCpltCallback(ADC_HandleTypeDef* hadc)

17. {

18.             resist_data.adc_vol=HAL_ADC_GetValue(hadc);//获取ADC转换结果

19.      resist_data.vol=resist_data.adc_vol*5/4095;//转换为电压值

20. }

21.

22. //测试函数当电压大于2.5时D0输出低电平光敏电阻上的LED指示灯被点亮

23. void Resist_Test(void)

24. {

25.   if(resist_data.vol>2.5)

26.   {

27.     D0_RESET();
    8 g, {! v" [1 l
28.   }

29.   else

30.   {

31.     D0_SET();

32.   }
    , p" y& q  n% K! N3 e
33. }
    1 N4 @9 d5 q; l4 G
34.

35. while(1)
    ) K/ C$ g) T  q- A
36. {
    2 |7 p/ W8 G5 B' X4 v
37.         Resist_Test();
    9 F8 X! Y: p4 t' X6 X
38. }

复制代码

总结
$ Z" @0 @# R* g: a- @光敏电阻的使用其实就是ADC采样的使用，大家如果不熟悉ADC采样的话可以看我前面的文章:ADC采样
