【经验分享】STM32L476G-Discovery 串口接收

[复制链接]
STMCU小助手 发布时间:2022-5-27 21:19
小D研究了如何通过串口模块(CH340)进行数据的发送。在本篇笔记中,我们会尝试从电脑发送数据到开发板。并通知电脑已经收到数据。
9 Y: B' K  C- g. {+ z

! u9 ]4 \2 P) l. T% T
一、发送数据的扩展——实现printf

+ v5 T3 |0 p3 p
printf是一个小D非常喜欢的调试工具。而在前面的代码编写中,我发现这玩意写进去好像没有什么卵用。于是查了一下资料。原来在单片机中,printf是要自己通过串口发送来实现的(实际上输出的内容会出现在sscom软件中。)至于原理是怎么样的,现在不去深究。直接把代码贴进自己项目先用着。在此感谢各位前辈的无私奉献。
# v4 X9 N$ c* A$ M4 I
首先,需要进行一个函数声明(可以直接写在main.c中)
6 V# ]4 g; a3 ?+ x7 H1 y! M
int fputc(int ch,FILE *f);

6 K& [8 j  M/ S( _+ b
然后,进行函数实现:

! }  [" S- ]( m
int fputc(int ch,FILE *f)
{
uint8_t temp[1]={ch};
HAL_UART_Transmit(&huart2,temp,1,2);
}
  F9 T' J0 I" [" e& r+ g$ V3 d. ^
从代码中不难看出,其实就是通过HAL库的发送方法,将信息通过UART2发送出去。如果你的项目里使用的是其他串口,请注意修改。
; v# S( x% D  u/ V" Z7 R
现在,只需要正常的使用printf,在SSCOM软件中就可以看到输出了。可以开心的用printf调试啦。
0 [9 n; ?8 G% ^' X2 P2 P) O, W
二、一个小技巧

) r: f  e( b1 u  [
仔细观察STMCube帮我们生成的代码,小D发现,注释中标明了用户自己编写代码的区域。例如:

9 ~0 F$ u7 ~( [
/* USER CODE BEGIN PV */
/* Private variables ---------------------------------------------------------*/
2 M2 Q. Y4 n& n+ a: W7 y
/* USER CODE END PV */
1 \1 w. G; O% o2 r. i8 T8 R: N3 n
或者

  L+ G+ B/ e( |
/* USER CODE BEGIN 1 */

/ L( b6 ]" ?! q. `9 k" f* r3 o
/* USER CODE END 1 */
' X* d) G* \& D
因为我们经常需要在后期通过STMCubeMX修改项目配置,进而重新生成代码。此时,写在这些注释中间的代码,是不会被替换掉的。所以,养成好的习惯很重要。记得把自己的代码写在这些注释块中间,可以省掉不少重复敲代码的时间呢。
- Z; [* v( P7 p, k) k5 x
三、进入正题
5 y+ K2 `  g  R3 _0 A- Z* u
在翻阅网上的资料后,小D决定使用来HAL_UART_Recive_IT来进行接收。于是冒冒失失就按照例子把代码敲进去了。结果调试发现,并没有什么卵用。传说中的HAL_UART_RxCpltCallback方法根本不会运行。那么,到底是为什么呢?
* e! ?0 Y# a) n4 N
HAL_UART_Recive_IT并不会影响主程序的运行,而是在收到规定长度的数据后,再通过HAL_UART_RxCpltCallback进行回调。那么,应该是中断没有被触发。经过多方查证,终于发现。中断模式必须要自己在STMCubeMX中配置,才会被启用。很多的新手引导贴都忽略了这个环节(估计是因为太基础了吧)。

* ?9 W- E, B! x1 W  Y
打开STMCubeMX,通过Open Project打开自己的项目(啥?你不知道怎么打开,可以直接找到项目的保存目录,里面有一个.ioc的文件,双击,或打开项目时选择它都可以)。
! W  A, D/ G7 O0 u

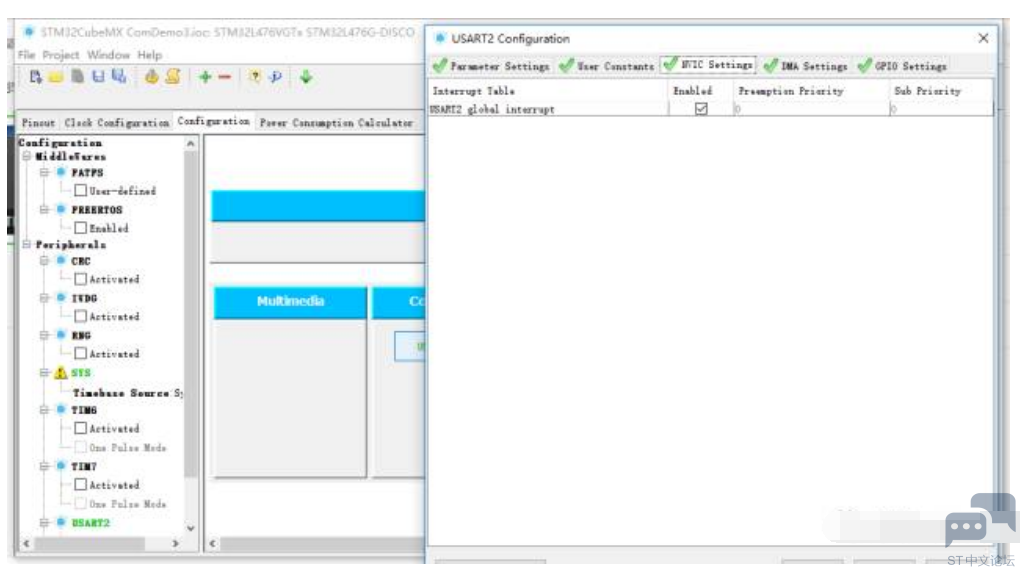

然后到配置界面(Configration)中,点击对应的串口,例如我的是USART2,然后找到中断设置(NVIC Setting),设置为允许中断(打勾即可)。如下图:
- Q3 J  Q5 }! ]3 j1 V- T: E& x9 I: i

9 A# Z) h8 r' G! b" s$ m
设置好后,重新生成代码。
! z& o1 a7 y) E+ _7 `6 ~
首先,我们需要一个用来接收数据的缓冲区。因此,在全局变量中,我们声明了buffer,用来接收数据:

; Y) U* e4 e2 g- `8 t
uint8_t buffer[512] = "";

  S9 J: K- Z1 s; B3 s* J6 q
然后,回到MDK中,打开main.c。在main函数中的while循环前,加入以下代码:
# r: a) y, ?# H5 D0 S+ |
if(HAL_UART_Receive_IT(&huart2,(uint8_t *)&buffer,1)!=HAL_OK)
  {
    printf("Recived error.");
  }

2 M( V# Y: O( J- @& L2 S, A2 v
然后,实现HAL_UART_RxCpltCallback方法:
8 V+ K1 y9 O7 l& K/ J# O
void HAL_UART_RxCpltCallback(UART_HandleTypeDef *UartHandle)
{
    printf("Recived data.");
    HAL_UART_Receive_IT(&huart2,(uint8_t *)&buffer,1);
}

/ O  q' P, c) b' C1 @. i' w
当收到数据的时候,打印Recived data。
/ q3 ?, A1 `) Q- U$ `; M3 C  J

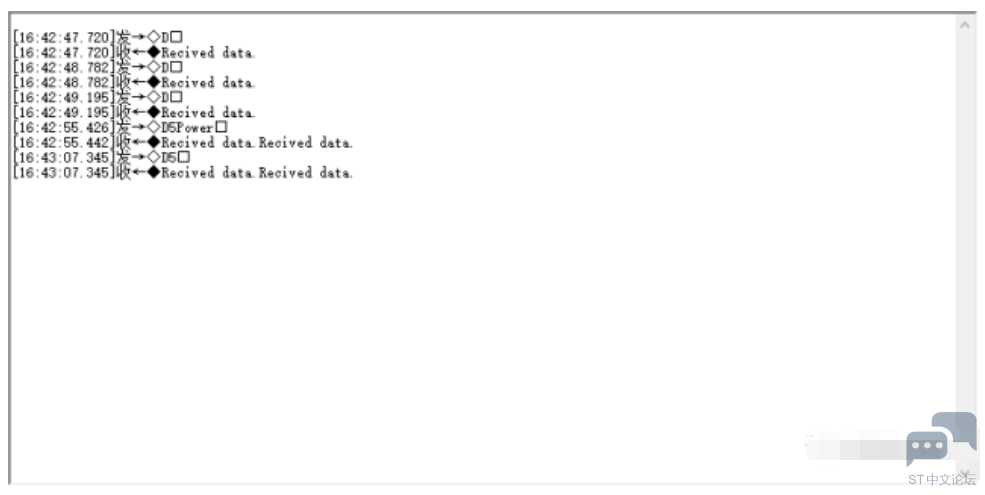

编译并上传入开发板,然后运行。每次在SSCOM中点击发送数据。就会收到开发板返回来的打印信息了。如下图:

2 {  b) P( b5 D3 z

' o; G) }- U. y+ Z: s6 S
说明开发板已经收到我们的数据了。并且还给出了响应。不过每次只收1个字节这种事情的确比较蛋疼。在实际的通讯中肯定不方便。原来在开发游戏的时候,我们一般都会采用自己的二进制协议来传输数据。那么,能不能把这些协议在单片机上实现呢?动手研究一下吧。

# `4 T- ~2 `1 u( M" u2 t0 `: `
