本设计：

基于STM32的智能语音识别的柔光台灯设计（源程序+原理图+PCB+设计说明书+PPT）

原理图：Altium Designer

程序编译器：keil4/keil 5

编程语言：C语言

编号Y001

设计说明：

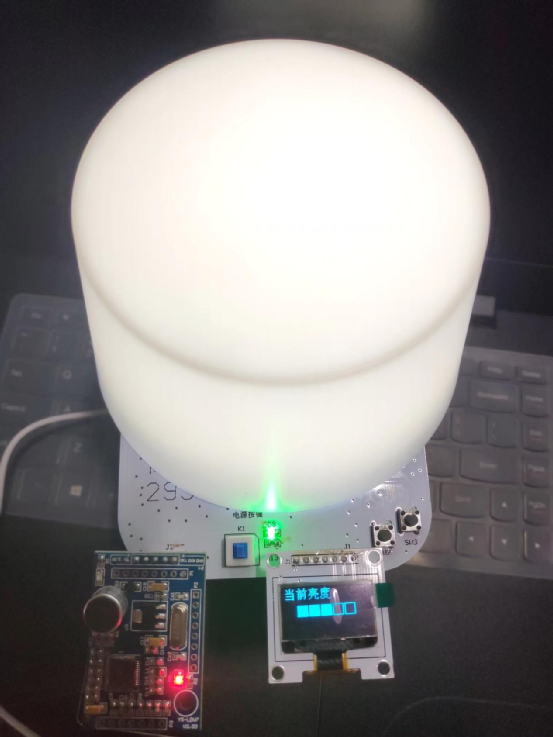

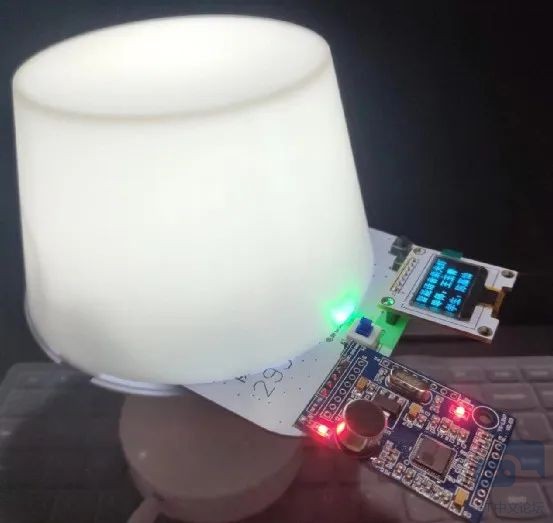

  课题主要研究语音识别、按键识别、PWM波调节亮度、OLED屏幕显示四个模块，目前市面上语音识别的台灯大多仅是控制灯的亮灭，采用的是普通LED节能灯进行照明，相比较于市场上已有的产品，本课题所研究设计的台灯采用的主控芯片是性能较高的STM32F103C8T6单片机芯片，采用中断方式对台灯进行按键控制，并通过基于LD332O语音识别模块，利用非特定人语音识别技术对台灯的工作状态进行语音控制，同时实现了语音控制和按键控制台灯的工作状态，采用输出波形比较输出PWM波，利用PWM波来控制光照的亮度及达到柔光照射的目的，并采用OLED屏幕显示台灯的工作状态灯信息，因此使用者可以快速的指导台灯目前的工作状态，根据自身的实际需求通过语音或者按键对台灯的工作状态进行调节，这样就能够更好的帮助这些弱势群体，如老人、儿童、孕妇等行动不便的人，由于采用的是柔光台灯照明，在一定程度上减缓青少年近视发病率持续上升的趋势，并且LED灯能够缓解资源消耗过大、污染物排放量的现状。

实现功能如下：

1.语音识别部分：采用市面上流行的基于LD3320语音识别模块，利用非特定人语音识别（ASR）技术，调试语音模块使其满足台灯所需要的特定词汇。词汇包括：唤醒词、开灯、关灯、亮一点、变暗等。采用主控芯片STM32F103C8T6与LD3320语音识别模块进行串口通信，主控芯片接收数据后处理该消息命令。

2.按键控制部分：利用按键中断机制来控制灯的亮度，以及控制灯的开和关。

3.PWM波控制LED柔光灯亮度部分：采用STM32F103C8T6内部自带定时器输出PWM功能，接上外围电路，控制多个LED灯。

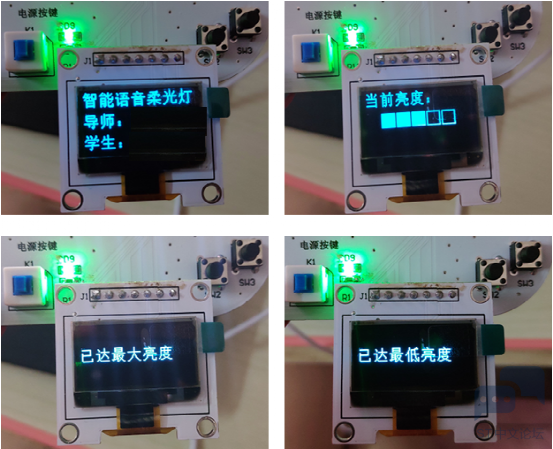

4.显示模块部分：主控芯片通过SPI协议驱动0.96寸OLED屏幕，在128*64个像素点的屏幕上显示灯的亮度级数及其他信息。

1 v7 S$ v4 A% O+ O/ s

% ^# q0 d9 `; F/ H: n( B4 p

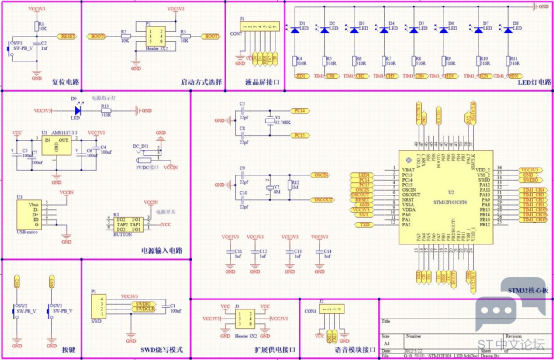

原理图（提供源文件）：

1 F/ T2 y9 Q5 [4 j7 Q: y: _; b

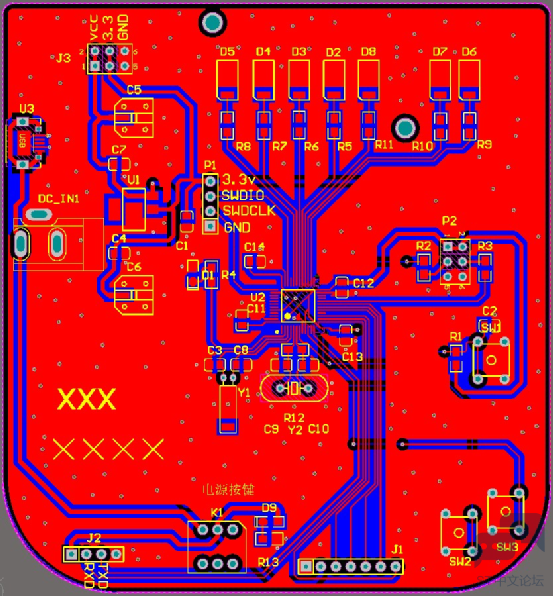

PCB图（提供源文件）：

/ L8 z6 q5 s+ M% T3 \; z

源程序（提供源文件）

9 ~* K, e* U" j, ]5 |% K1 A# q

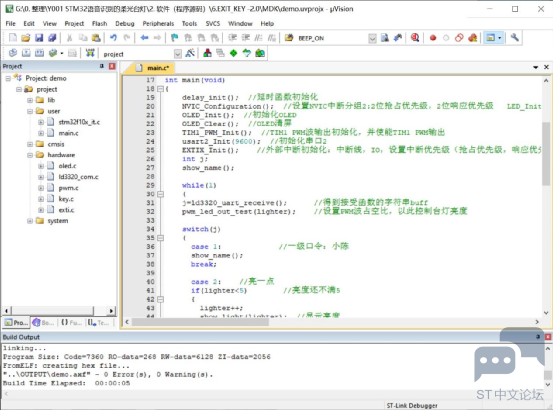

以下为部分程序，完整程序可在下载链接获取：

1.
   7 p& _; R0 d3 ]' ^4 _
2. int lighter=0;

3. int main(void)
   5 K. q& _  E2 I' n' Z1 O% R
4. {
   & @2 s+ e% X. J# Q, b" [5 p: o  ?5 P
5.     delay_init();   //延时函数初始化
   0 b9 Z; t* g4 p
6.     NVIC_Configuration();  //设置NVIC中断分组2:2位抢占优先级，2位响应优先级   LED_Init();
   " x1 F+ Q. L! k6 L
7.     OLED_Init();  //初始化OLED

8.     OLED_Clear();  //OLED清屏

9.     TIM1_PWM_Init();  //TIM1 PWM波输出初始化，并使能TIM1 PWM输出
   - L  w% v+ A4 K! m* e
10.     usart2_Init(9600);  //初始化串口2

11.     EXTIX_Init();    //外部中断初始化：中断线，IO，设置中断优先级（抢占优先级，响应优先级），触发方式
    7 e( a$ C+ a2 d& o. c+ }4 p# h" s
12.     int j;
    , Z# G, }: v, k. z
13.     show_name();
    7 T- z: Q# p2 V
14.

15.     while(1)

16.     {

17.     j=ld3320_uart_receive();      //得到接受函数的字符串buff
    " R# F; S* ^3 C( M0 v
18.     pwm_led_out_test(lighter);    //设置PWM波占空比，以此控制台灯亮度
    * Q  O; d- U1 D0 M
19.     switch(j)
    : Z' Q7 u# u+ D& x; B" o
20.     {

21.       case 1:             //一级口令：小陈

22.       show_name();

23.       break;
    8 R, j0 [1 d$ ?- ~) \! e
24.       case 2:    //亮一点

25.       if(lighter<5)        //亮度还不满5
    ! D6 ^* C& |3 g& O/ O& T
26.       {
    % T$ y; d+ _) }5 ~+ D
27.         lighter++;

28.         show_light(lighter);  //显示亮度

29.       }
    2 A7 s# j. h# A) O' {. E
30.       else

31.       show_zuida();

32.       break;      //显示已达最大亮度
    . ?% o1 n' z+ T% k  k) r
33.       case 3:   //变暗

34.       if(lighter>0)

35.       {
    9 }% c; D/ d5 d7 \0 c
36.         lighter--;

37.         show_light(lighter);  //显示亮度

38.       }

39.       else
    0 h1 d$ A1 \7 q) L! e2 M* @- C; ]
40.       show_zuidi();

41.       break;  //显示已达最低亮度
    ) d, h8 A  ?( H9 r+ k
42.       case 4:              //开灯（默认亮度等级3，60）

43.         lighter = 3;
    - S5 _, r5 M" @1 D0 l- u
44.         show_light(lighter);
    4 f" H3 ~9 `9 W5 u5 a8 @/ K
45.       break;

46.       case 5:              //关灯
    1 e, h. s. g3 R4 s& q7 i2 O
47.       lighter = 0;

48.       show_ling();

49.       break;
    ) ^. S4 d! `1 R7 u+ E2 h3 X0 w9 a
50.       case 6:              //亮度20
    ! M: f% w* B3 G
51.       lighter = 1;
    5 |1 ^7 y+ {7 W) @2 B$ w! X
52.       show_ershi();

53.       break;
    / k# S7 f6 z; X! Y' y. l) _+ m9 ~
54.       case 7:              //亮度60
    # U+ J! h3 o: D# J0 w: V6 V
55.       lighter = 3;

56.       show_liushi();
    " E+ e/ z- n9 P$ V/ w4 `% t4 B
57.       break;
    3 Q: u9 d3 K- i# ^8 Q' F
58.       case 8:               //亮度100
    # L: C$ P! q; f' s  S' V
59.       lighter = 5;

60.       show_yibai();
    - X! W# H: _* O8 F: b5 U+ a
61.       break;

62.       case 9:              //显示请重新发口令
      \2 G5 L0 m/ F6 _5 d# m5 n$ u' v
63.       show_chongfa();
    " e  e' C5 y2 S' U
64.       break;
    ) h6 O" j9 j8 [7 X
65.       case 10:             //显示请重新发口令
    ' j- a+ G5 n/ t. X: O0 }
66.       show_chongfa();

67.       break;
    ! c3 p) R! |0 h. c5 S. ^. V4 `4 j
68.       default:break;

69.     }

70.   }

71. }

复制代码

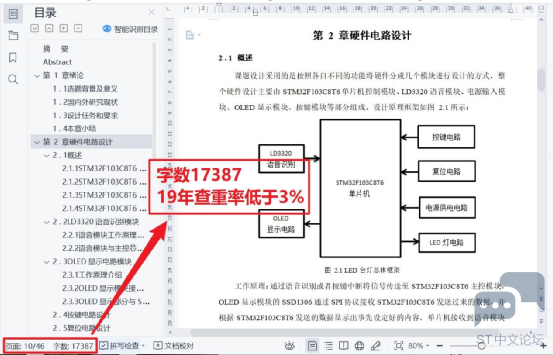

设计说明书：
