前言
本数据手册介绍了 STM32F415xx 和 STM32F417xx 系列微控制器。有关意法半导体整个STM32™ 系列的更多详细信息，请参见第 2.1 节：系列之间的全兼容性。
应将 STM32F415xx 和 STM32F417xx 数据手册与 STM32F4xx 参考手册相结合来阅读。有关内部 Flash 的编程、擦除和保护等信息，请参见《STM32F4xx Flash 编程手册》(PM0081)。
参考手册和 Flash 编程参考手册均可在 ST 网站下载：www.st.com。
" |9 \% M% E0 p6 e- q! ]3 a有关 Cortex™-M4 内核的信息，请参见《Cortex™-M4 技术参考手册》，可从 www.arm.com网站的以下地址下载：http://infocenter.arm.com/help/index.jsp?topic=/com.arm.doc.ddi0439b/。
1 W1 ^" v/ `; C1 P: i' q
' |* o2 Z1 H# S& O; ^8 x2 说明
STM32F415xx 和 STM32F417xx 系列基于高性能 ARM® Cortex™-M4 32 位 RISC 内核，工作频率高达 168 MHz。Cortex-M4 内核具有浮点运算单元 (FPU)，该单元支持所有 ARM 单精度数据处理指令和数据类型。它还具有一整套 DSP 指令以及可增强应用安全性的存储器保护单元 (MPU)。在本文档中，将具有 FPU 的 Cortex-M4 内核称为 Cortex-M4F。
" b) k+ B- E6 \  w2 l! cSTM32F415xx 和 STM32F417xx 系列集成了高速嵌入式存储器（Flash 多达 1 MB，SRAM多达 192 KB）、多达 4 KB 的备份 SRAM 以及诸多连接到两根 APB 总线、三根 AHB 总线和 32 位多重 AHB 总线矩阵的增强 I/O 和外设。
所有器件均提供三个 12 位 ADC、两个 DAC、一个低功耗 RTC、十二个通用 16 位定时器（其中包括两个用于电机控制的 PWM 定时器）、两个通用 32 位定时器、一个真随机数发生器 (RNG) 以及一个硬件加密单元。它们也具有以下标准和高级通信接口。
1 m0 ~0 o$ X/ f& X1 g( L8 G4 w3 v/ Q2 }/ T● 多达三个 I2C
● 三个 SPI，两个 I2S，均为全双工。要达到音频级精度，可通过专用内部音频 PLL 或外部时钟来驱动 I2S 外设以实现同步。
● 四个 USART + 两个 UART
● 一个全速 USB OTG 和一个具有全速功能的高速 USB OTG（带 ULPI）
● 两个 CAN
9 ]" s/ F# q( ?% e; x● 一个 SDIO/MMC 接口
● 以太网和摄像头接口（仅限 STM32F417xx 器件）。

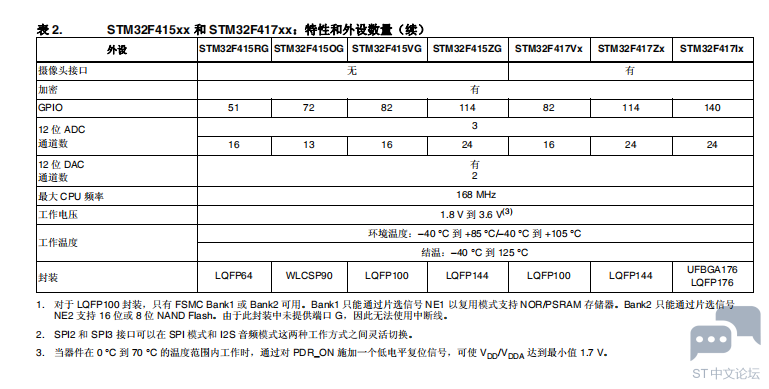

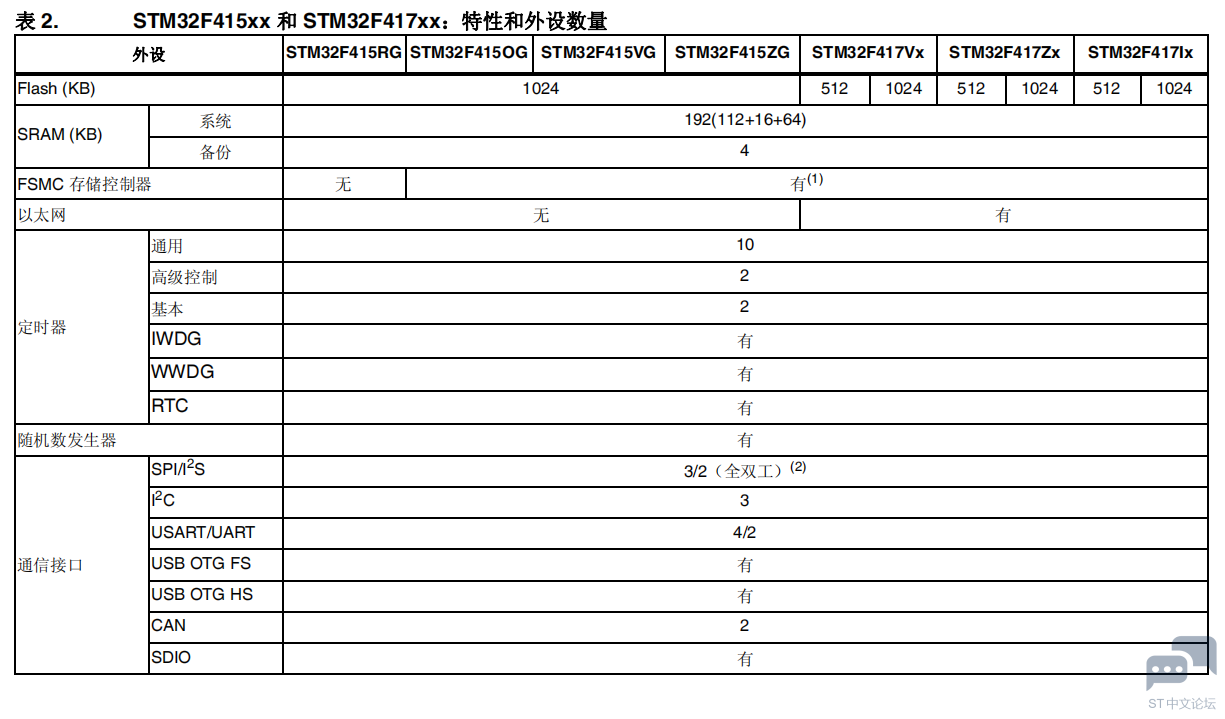

8 U" R9 V" @/ ^- K新款高级外设包括一个 SDIO、一个增强型灵活静态存储控制器 (FSMC) 接口（用于采用100 个及更多引脚封装的器件）、一个用于 CMOS 传感器的摄像头接口以及一个硬件加密单元。有关各料号的可用外设列表，请参见表 2：STM32F415xx 和 STM32F417xx：特性和外设数量。
STM32F415xx 和 STM32F417xx 系列的工作温度范围为 —40 °C 到 +105 °C，电源电压范围为 1.8 V 到 3.6 V。当器件在 0 °C 到 70 °C 的温度范围内工作时，通过对 PDR_ON 施加一个低电平复位信号，电源电压可降到 1.7 V。该系列提供了一套全面的节能模式，可实现低功耗应用设计。
STM32F415xx 和 STM32F417xx 系列提供了多种封装的器件：从 64 引脚到 176 引脚。根据所选器件的不同，其中包含的外设也有所不同。
这些特性使 STM32F415xx 和 STM32F417xx 微控制器系列适合于多种应用：
● 电机驱动和应用控制
( u6 w# k1 |" F4 @. c/ p! L/ o- u6 V: Y● 医疗设备
, \8 C. ]$ c5 s) p  Q● 工业应用：PLC、逆变器、断路器
● 打印机和扫描仪
# }& q6 G4 J2 S8 c0 o5 Z# [3 ]● 报警系统、可视对讲和 HVAC
● 家用音频设备

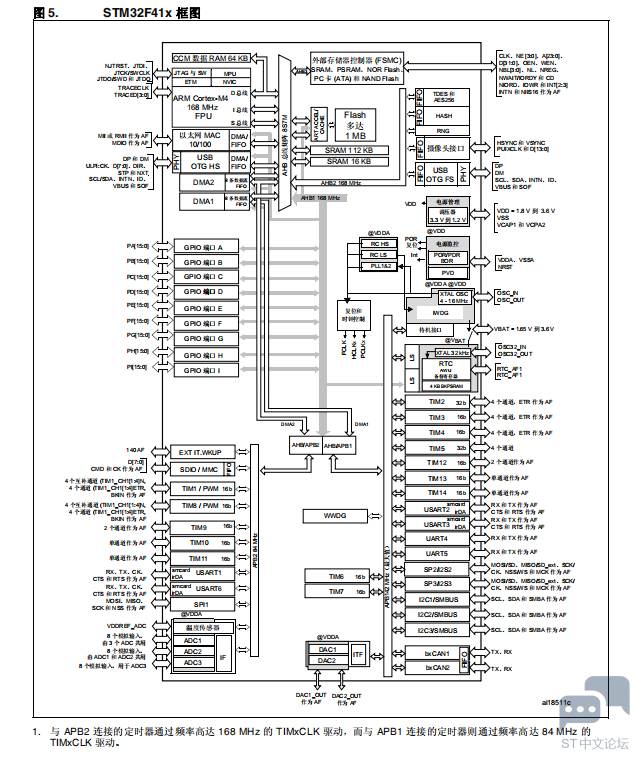

图 5 给出了该器件系列的总体框图。




' M* u) l$ |0 _9 F) y& P

; I, A4 X' U: @/ f2.1 系列之间的全兼容性
% [6 [7 w8 E3 V) |; g& aSTM32F415xx 和 STM32F417xx 属于 STM32F4 系列。它们的引脚、软件和功能与STM32F2xx 器件完全兼容，从而允许用户尝试不同的存储容量、外设和性能（FPU，更高频率），并在开发期间提供更大的自由度。
STM32F415xx 和 STM32F417xx 器件与整个 STM32F10xxx 系列保持着紧密的兼容性。所有功能引脚均为引脚到引脚兼容。但是，STM32F415xx 和 STM32F417xx 并不能直接替代STM32F10xxx 器件：这两种系列的电源方案不同，因此它们的电源引脚也有所不同。尽管如此，从 STM32F10xxx 转换到 STM32F41x 系列仍然很简单，因为只有少量引脚受到影响。

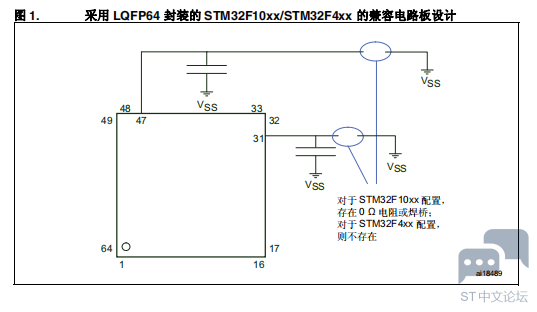

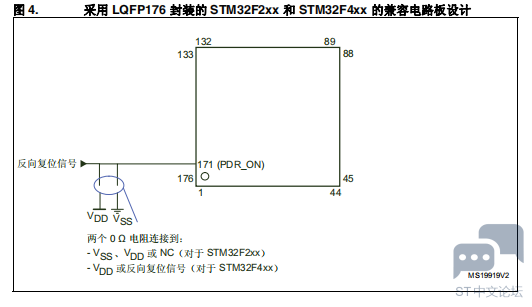

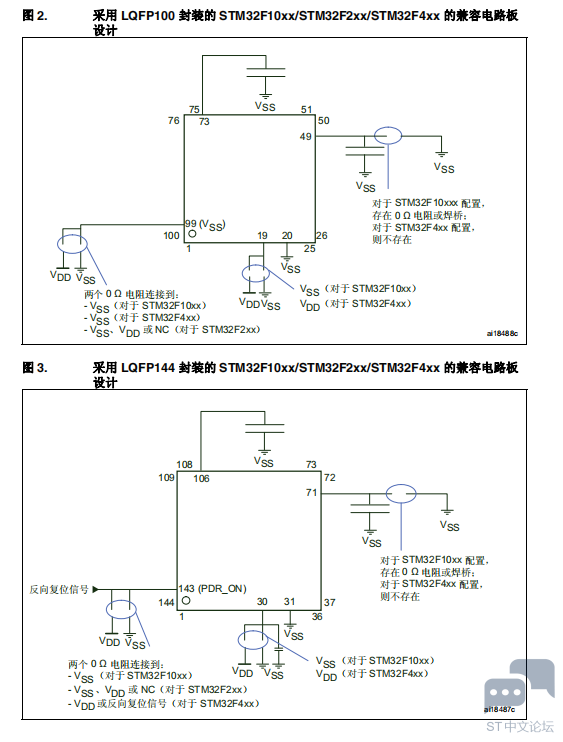

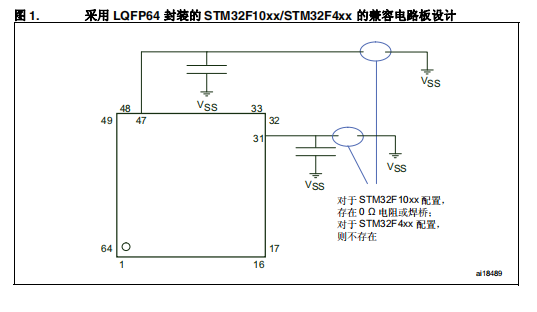

! m$ x5 q  a, a/ {; `8 y6 W图 4、图 3、图 2 和 图 1 给出了 STM32F41x、STM32F2xxx 和 STM32F10xxx 系列间的兼容电路板设计。
