用 VS Code 搭建 STM32 开发环境。

[复制链接]

STMCU小助手发布时间：2022-10-24 13:55

技术帖
文章封面:
文章简介:	用 VS Code 搭建 STM32 开发环境。

之前，开发单片机项目，可以说 Keil 是最佳选择之一，但VSCode横空问世之后，这种格局被打破。

因为 VSCode 免费且好用，可以安装各种插件，很多工程师逐渐从Keil 转向了 VSCode。而且，VSCode还能实现 Keil 不能实现的一些功能。

下面就给大家分享一下 VSCode 搭建 STM32 开发环境的一些常规且使用的功能。

01 需要的软件和工具
下载最新版VS Code: 安装好插件，具有良好的代码补全与调试功能。

下载 LLVM：用于代码补全，其实可以理解为 Clang。因为VS Code 中“C/C++”插件的自动补全功能不太好用。STM32中好多库函数都补全不出来。记得按照好之后，将路径添加到环境变量里。

下载安装 Git for Windows: 提供Git支持和MINGW64指令终端。

下载安装 arm-none-eabi-gcc：选择gcc-arm\-none-eabi-5\_4-2016q3-20160926-win32.exe (md5)这里是一个2016年的，我目前也是用的这个，好像还有其他的新版的下载，GNU Arm Embedded Toolchain。正常安装后，记得需要将软件的安装目录下的bin文件夹设置进入环境变量PATH中。

下载 OpenOCD for Windows：一个开源的片上调试器(Open On-Chip Debugger)。在Windows下自己编译可能有问题。所以，我们选择编译好的。下载后的文件不是安装包，把程序文件夹放入自己的软件安装目录下，将软件的bin文件夹路径加入用户环境变量PATH中。

STM32CubeMX：用于生成带makefile的工程。这样我们就可以不用自己写MakeFile了。套用他的模板，然后修改为自己的目录就可以。

02 搭建编译环境
1. 用STM32Cube创建工程。
STM32CubeMX生成的是用HAL库开发的项目，具体怎么配置这里就不介绍了，只介绍与主题有关的部分。
（1）STM32CubeMx芯片包（固件库）下载，注意事项：

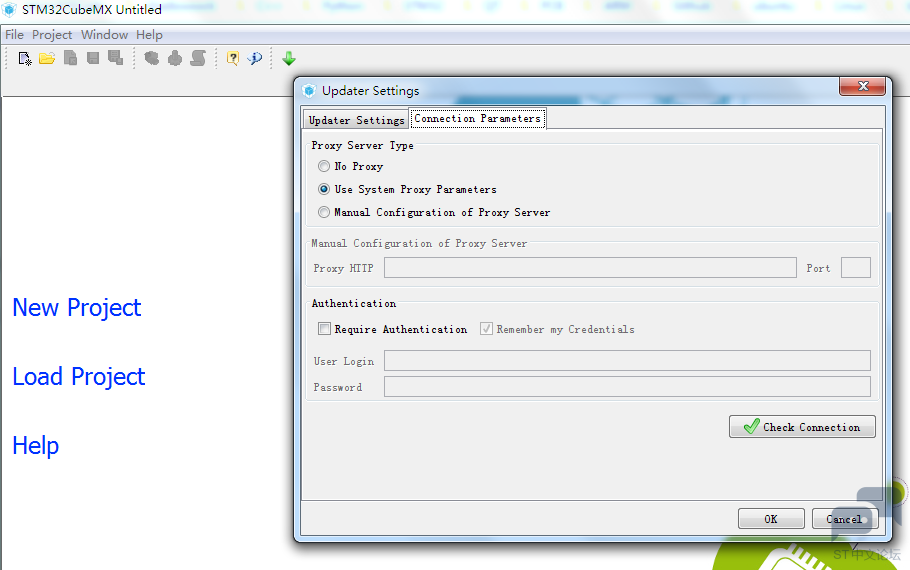

需要选择help -> updater settings ->Connection Parameters设置好网络后，才能下载固件包。

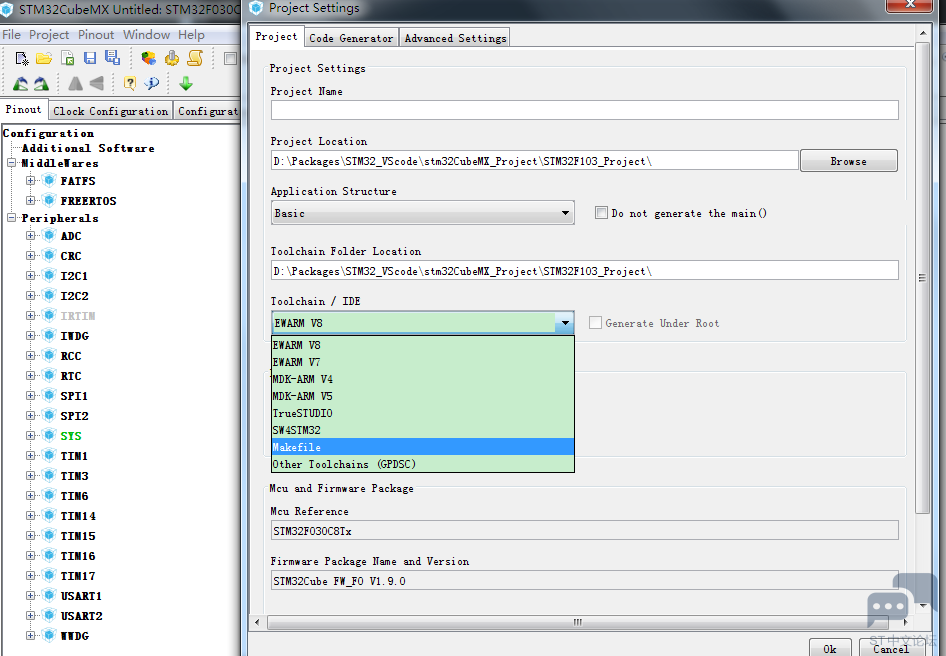

（2）生成工程。选择MakeFile选项。
注意： 4.18.0以下的版本是没有Makefile这个选项的。最后下载一个中间版本，因为5.0以上的版本界面很乱。我选择的是 4.27.0.


2.配置VS Code

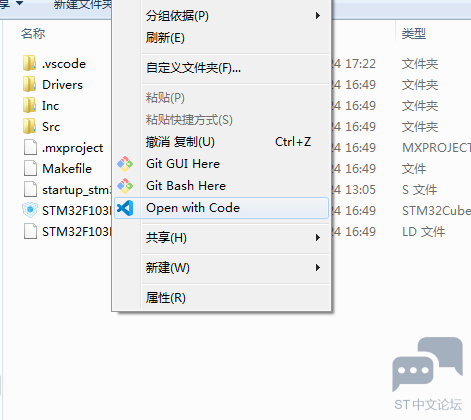

（1）打开工程所在的文件夹。在右键“用VS Code打开工程文件夹”，

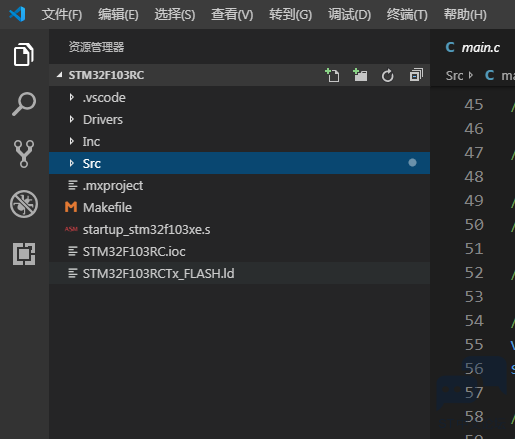

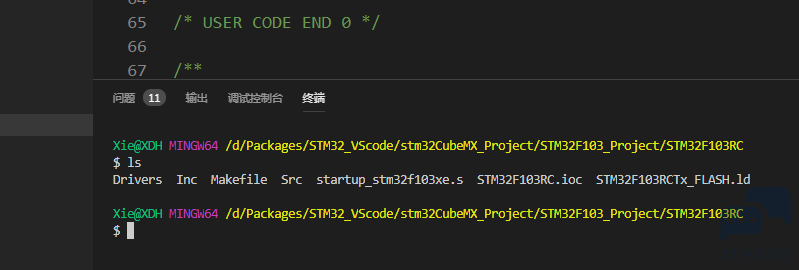

你将会看到这样的目录结构


.ioc文件是STM32Cube的工程文件，Inc和Src是供用户修改的源码，Driver里是STM32和ARM CMSIS的库，最好不要修改。
不过，如果你要采用标准库开发的话，就修改为标准库的Driver.

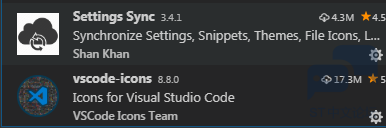

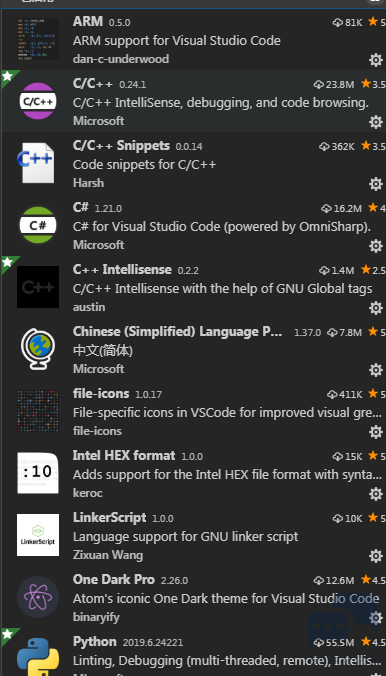

（2）安装VS Code插件，需要这几样：


（3）配置VS Code内置终端
这里将我们上面安装的 Git for Windows 设置为VScode 的内置终端。
文件–首选项–设置，搜索terminal，设置内置终端的Shell为Bash（安装VS Code的时候它会推荐你安装Git，里面有这个Bash）。或者打开 Settings.json添加下面两句。

"terminal.integrated.shell.windows": "D:\\Program Files\\Git\\bin\\bash.exe",3 q. F- e3 d: S# i8 d% r% T/ D
"terminal.external.windowsExec": "D:\\Program Files\\Git\\bin\\bash.exe"

复制代码

然后按Ctrl+` 就可以打开终端，看到Bash了


（4）配置智能补全、智能感知插件。
前面我们安装了 LLVM 用它来实现智能补全，与纠错，自然就需要一个路径去寻找这些文件。因此我们需要一个。c\_cpp\_properties.json文件的配置文件。
我们在当前目录的.vscode文件夹下创建c\_cpp\_properties.json配置文件，用来告诉VS Code我们定义的宏与文件的路径。

{& \ n3 ^$ h4 r
"configurations": [; r$ B9 C( k* o/ f, _
{
: s2 b& A4 Y* k6 l; W" E' M
"name": "Win32",
0 i; b& _7 J1 y# j* h5 D
"browse": {& w/ @" \) ^7 B J. h" Y9 m. r/ J
"path": [
2 L4 w( B8 n m1 W3 r# _
"${workspaceFolder}/",. [5 V6 i3 ~# f! C# I3 P }' i
"${workspaceFolder}/Drivers/CMSIS",
! _9 r S8 b# k; Y- F4 q# P& ~
"${workspaceFolder}/Drivers/FWlib/inc",* j8 x3 c! y' Q
"${workspaceFolder}/Drivers/CMSIS/startup",
8 N. e" ?, k- ~7 W" @& I: G
"${workspaceFolder}/User/inc",. Q7 p7 G$ G, Z$ {' m5 v
"${workspaceFolder}/User",- N# \/ l( D m* V: B; m: h' E2 P
"${workspaceFolder}/ThirdParty/crclib/include"
# w- j8 M6 p. Q9 |8 o1 n8 M. i
],) @. D5 j0 k: E8 b
"limitSymbolsToIncludedHeaders": true
o; W9 l* @+ f+ ^2 i
},
% c- o% I8 c; I g, h/ L2 ~+ w6 E
"includePath": [4 }* v' f% f$ J) U: G+ L
"${workspaceFolder}/",
7 V3 j7 P1 y4 s
"${workspaceFolder}/",
M5 i6 H! w0 v4 D$ y/ v( e0 Q# \. [
"${workspaceFolder}/Drivers/CMSIS",) g: X/ i$ R& _3 p
"${workspaceFolder}/Drivers/FWlib/inc",
! U2 O* W f1 |$ S+ R1 q% O
"${workspaceFolder}/Drivers/CMSIS/startup",+ D9 {& I: U( s$ f+ x# u \
"${workspaceFolder}/User/inc",
. `( b& B6 | n* j
"${workspaceFolder}/User",- K/ ^) Y- E- |
"${workspaceFolder}/ThirdParty/crclib/include"+ @; V! e% _5 N+ l/ a
],
3 R" l1 I; |) p* ]+ h( F
"defines": [9 X) `' d3 j+ Q5 P
"_DEBUG",
! s, j/ s1 j3 F0 H* n/ y3 D
"UNICODE",
" Y, n" ^5 m) A* \9 Q4 }
"_UNICODE",
* t, G2 g; g }5 O Y
"__CC_ARM",
; c* h% c/ N) Y! ?
"USE_STDPERIPH_DRIVER",
+ m" R+ f. h6 T3 ?+ Z5 k% b. [
"STM32F10X_HD"- Y, R: |/ b a8 x' i( }* r
],' _) m# M1 Y1 `) S
"compilerPath": "C:\\Program Files\\LLVM\\bin\\clang-format.exe",
; \2 O8 P5 E8 s, s
"cStandard": "c11",
`" Z* U5 L2 X2 c
"cppStandard": "c++17",! _; ?" D4 \+ |( K0 y
"intelliSenseMode": "clang-x64"7 h+ ~' l" U. \7 B( J) p2 e
}
& o2 t* y9 X$ |6 L, l5 G8 O. V2 h
],
4 j n! _; _5 I0 |2 A2 K4 R
"version": 46 ?' m4 r+ l2 s1 A
}

复制代码

注意：如果提示variable “uint32\_t” is not a type name不是一个type类型。
则需要添加宏定义\_\_CC\_ARM，如果没有该宏定义，则uint32\_t类型会报错。并且结构体中使用了uint32\_t定义的成员，也会补全不了。
(5)编译程序

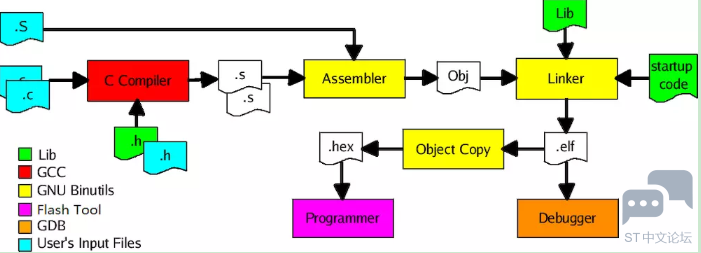

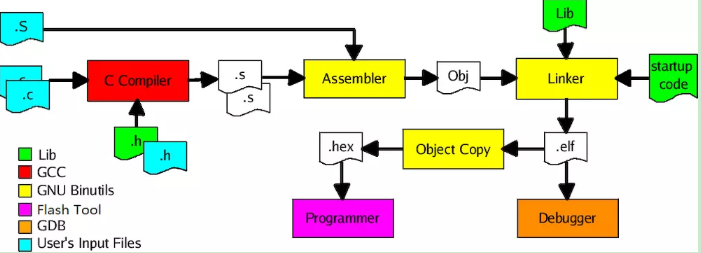

gcc下编译过程如下图所示：
.c文件经过 arm-none-eabi-gcc 编译成 .o文件
.s文件经过 arm-none-eabi-as 编译成 .o文件
.o文件和 .a文件经过 arm-none-eabi-ld 链接成 .elf文件
.elf文件经过 arm-none-eabi-objcopy 和 arm-none-eabi-objdump 转换成 hex文件/dis文件
arm-none-eabi-gdb 使用 .elf文件进行debug

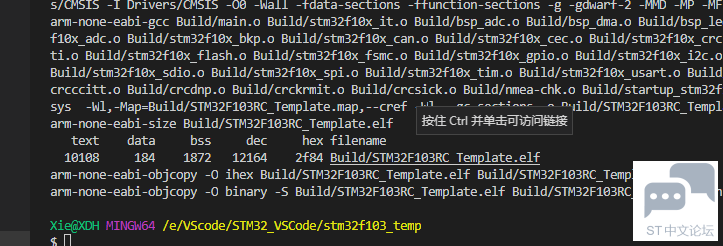

在Terminal下输入make指令，即会开始build程序

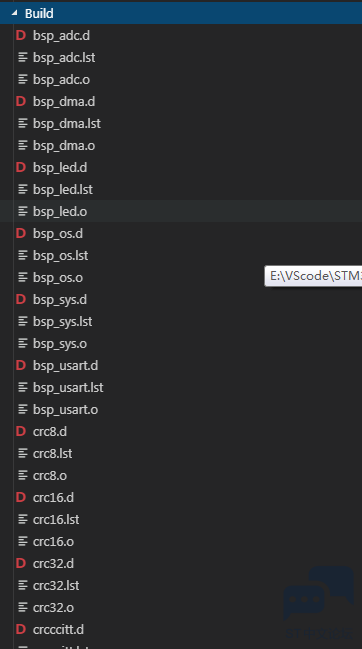

编译完成后，生成的所有文件都会放在Build文件夹下.


注意：由于我安装了 Qt. Qt中自带了 mingw32-make.exe。我把这个文件复制了一份，重命名为make.exe。并且添加进了环境变量中。因此我可以直接使用 make。
如果你没有 make 的环境。可以下载一个choco包管理器，它类似于linux下的apt，只不过是windows下使用的。然后用choco安装make即可：


如果改了source code，需要重新编译程序，那就得先执行make clean指令去删除之前build好的所有东西。然后重新执行make指令即可。

03 布局
搭建调试环境
1.配置openocd。
要运行openocd这个gdb server，需要配置如下几个参数：
用什么仿真器？(J-link, ST-link…)
用什么接口？(JTAG, SWD…)
目标芯片是什么？（STM32F4x, tm4c123g…）

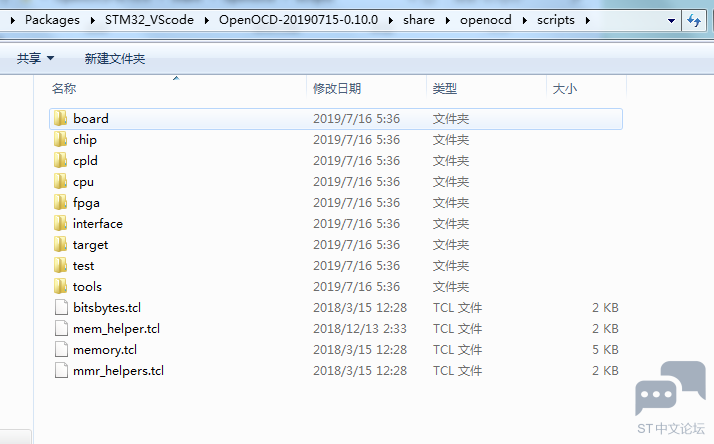

首先我们打开openocd的安装目录，打开share/openocd/scripts，里面有很多提前写好的配置文件。


target里存放目标芯片的配置文件，例如stm32f4.cfg
interface里存放仿真器相关的配置文件，例如jlink.cfg，stlink.cfg.
当我们启动openocd时，可以用-f参数来指定一个配置文件。例如:

openocd –f interface/stlink.cfg –f target/stm32f4.cfg

复制代码

【注】配置仿真器的参数必须在配置目标MCU的参数之前，否则将报错。
如果我们不带参数启动，openocd就会自动查找当前目录下有没有名为openocd.cfg的文件，并把它作为配置文件来启动。因此，我们就在当前工程下创建一个名为openocd.cfg的文件。


我们选择使用ST-link，SWD接口，目标芯片为stm32f1x。
(PS：这里注释掉了SWD接口，如果采用Jlink 则需要SWD接口)。

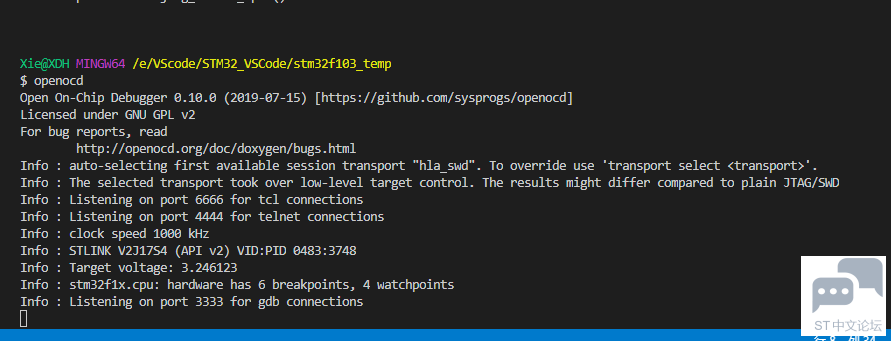

这样，我们连好板子上好电，直接在终端里敲openocd，即可启动。


openocd运行时，这个shell终端就被占用了，我们一会要新开一个终端。

2.用gdb连接上openocd

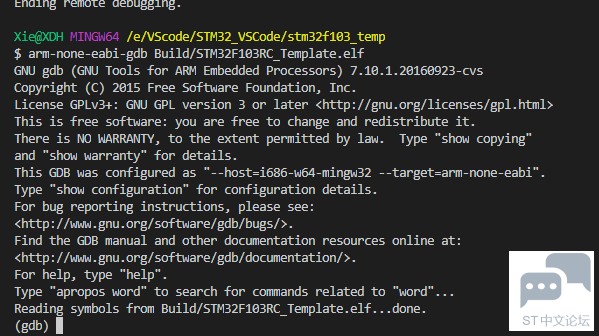

(1)直接启动gdb，参数为编译好的调试文件(.elf)

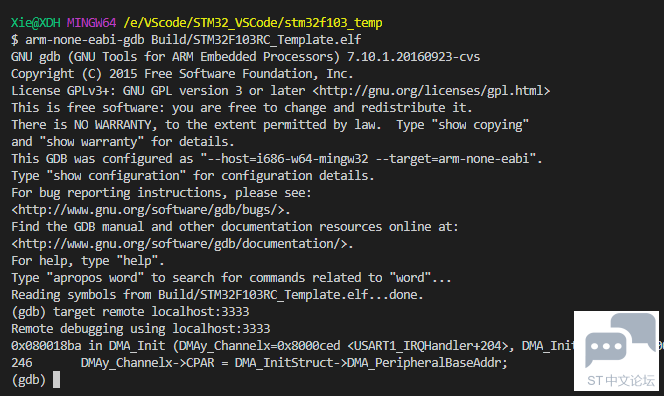

(2)使gdb连接上openocd 前面已经说过openocd留给gdb的TCP/IP端口是3333，因此输入：

target remote localhost:3333

复制代码

注意，在连接openocd的时候，一定需要先运行 openocd 服务才能通信上，否则一直出现 taget remote 错误。

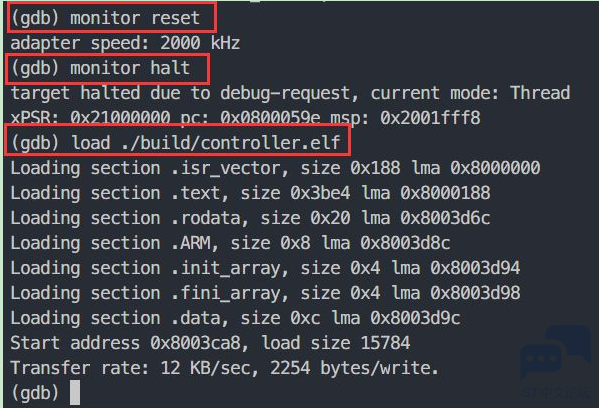

(3)下载代码.


后面就和普通的gdb一样操作了，加断点，单步运行什么的，网上可以搜到很多教程。
【注】最后记得输入q来退出gdb，以免影响后面的配置。

3.配置openocd任务与build任务
为了避免每次都在终端输入 make 和 make clean ，与 openocd 。我们可以在VSCode 中，建立一个 Task 来帮我们完成这个任务，
（1）在当前目录下创建build.py的文件。


（2）在VSCode界面下，单击“任务”，选择“配置任务”

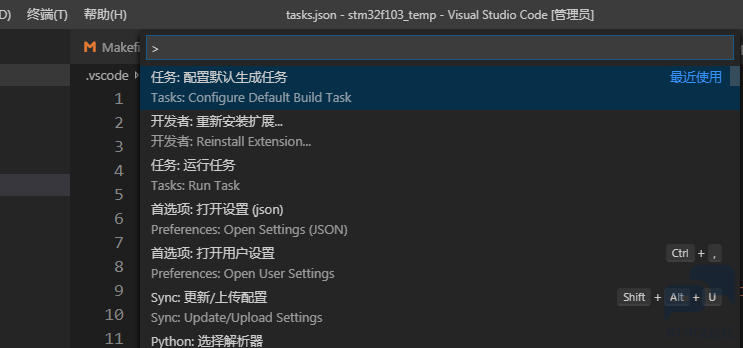

按 F1，选择"配置任务" .vscode目录下就会创建一个tasks.json配置文件.

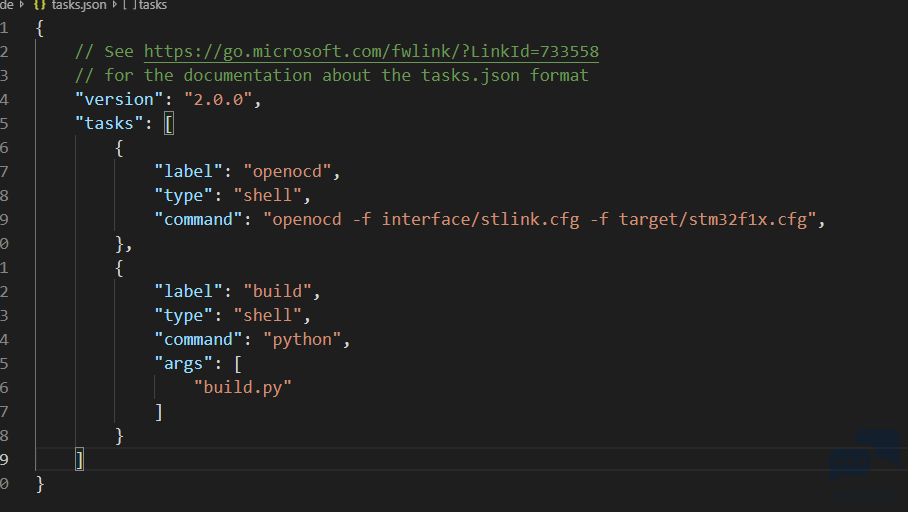

打开 tasks.json ,修改内容如下：

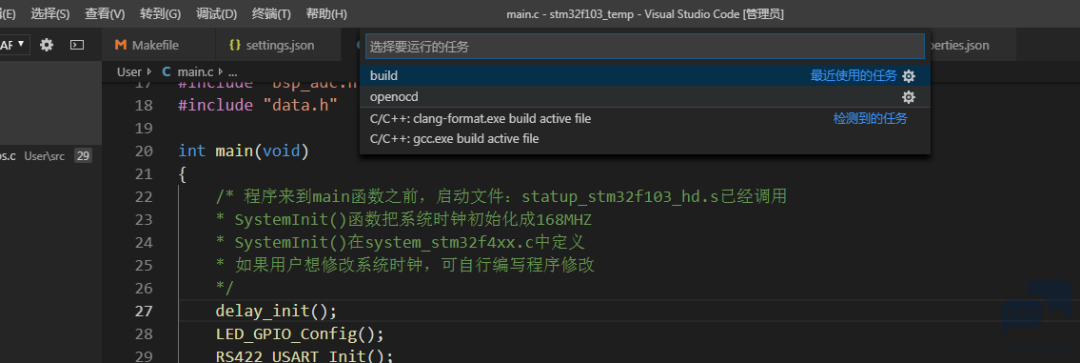

注意上面是两个任务，一个是openocd.用于连接st-link调试。一个是 build 用于编译。
它相当于是创建了一个名为build的任务，任务的内容是在shell里面执行 python build.py这个命令。只是不用我们手动输入而已。

4.配置VS Code的调试功能
使用VS Code，肯定是图方便，图好看。所以我肯定不会让大家靠敲命令来调试，这样岂不是开倒车，还不如用keil。因此，这里要配置VS Code的调试功能，相当于对gdb的一个图形化吧。
在VS Code内选择debug（就是左边那个虫子图标），选择“添加配置”，类型为GDB。就会在.vscode文件夹下生成launch.json配置文件。
按照下面来配置：

{& h e3 w" O8 F
"version": "0.2.0",- \. Y* U8 E- N$ b
"configurations": [
5 C7 p# m0 e; d/ U3 D
- u+ p5 t! x! @, O5 Z
7 G/ F- F- O2 F9 M( Y9 A' Q& h
{) Q# `% a3 [/ O) r; u! I# O
"name": "ARM Debug",: w' k6 v; o+ U0 e+ r
"type": "cppdbg",8 N% N2 ^9 a* V \; O
"request": "launch",: Y: N6 q+ d! q; f3 B2 O) L
"program": "${workspaceFolder}/Build/STM32F103RC_Template.elf",; _) J% b* s( |$ t( c
"args": [],
8 ]8 n3 q2 U4 d5 j9 y4 z9 c
"stopAtEntry": false,
: j7 e& H' Q, g/ k8 w- u: K/ \
"cwd": "${workspaceFolder}",
$ l! l% o2 {( V% w) N* l# d) O
"environment": [],; Z% u% R+ B s _+ O& U' m
"externalConsole": false, 4 z2 Q( V' F. x
"MIMode": "gdb",
# p0 B% d7 D# I2 I6 T" ]
"miDebuggerPath": "C:\\Program Files (x86)\\GNU Tools ARM Embedded\\5.4 2016q3\\bin\\arm-none-eabi-gdb.exe",3 d; |3 R; M* v7 m, E8 B
"targetArchitecture": "arm",
% K! R+ t( ?) p5 ~4 t" n! x& R
"setupCommands": [
2 F+ b |2 @# \$ T
{
8 `( E: p. u0 L8 \0 S
"description": "选择调试文件(.elf)到gdb",
5 G W$ z/ d: |
"text": "file E:/VScode/STM32_VSCode/stm32f103_temp/Build/STM32F103RC_Template.elf",
/ h. r8 ?7 e6 O1 B2 J# o
"ignoreFailures": false; M( ?% ?6 t8 R6 O
},! m/ Z6 Z( \& ~2 I n
{
1 U, I L! m" v- {4 y, n
"description": "连接GDB Server",
: B/ Z: ]* V% d4 M# f! a
"text": "target remote localhost:3333", 2 `9 ]0 B, P: j+ |1 V: t
"ignoreFailures": false B `* z% [6 O5 I1 e' M Q
},
8 G, J& \/ f4 T/ v; y
{& E9 d1 Y* A3 h7 j/ \4 a5 \
"description": "Reset MCU",2 e5 M. W7 t- u. J7 C
"text": "monitor reset", 5 [, e$ |/ b8 o; ?- N
"ignoreFailures": false
& A. }0 B" h! A5 Z0 X; j( B' E7 I. s
},- ?* c( F+ F% | q
{2 f* t5 C( u: N. x; A$ U8 l
"description": "Halt",# F$ g. g" R4 e' ~; _1 c
"text": "monitor halt",
, L) P7 q4 s7 F, @
"ignoreFailures": false
, Q! ^" P7 q: ^+ J
},
% Q9 w' q, M$ e9 G2 ^
{
* N, E2 e; x. n2 s. m; m+ Q
"description":"下载代码到MCU",' O E# L: V* O% k' r, J4 j: F
"text": "load" , & h+ R* _6 a# L6 B& V% H
"ignoreFailures": false
, h: Z6 V$ w& S- t
}
& z. Q, c# t3 l( G8 a
],
8 j/ \" a/ P+ q. I6 J
"preLaunchTask": "build", 1 D) v. {2 Y! }- r' {2 L2 O
}
# O: g0 _4 i# A; m
y$ q' Y' z2 g! b+ _9 z
}

复制代码

可以看到，setupCommands里面就是我们之前试用gdb时操作过的流程：连接GDB Server——reset——halt——下载代码。

而preLaunchTask中是我们之前在tasks.json中配置的build任务。它可以让我们每次调试时都先编译一遍。

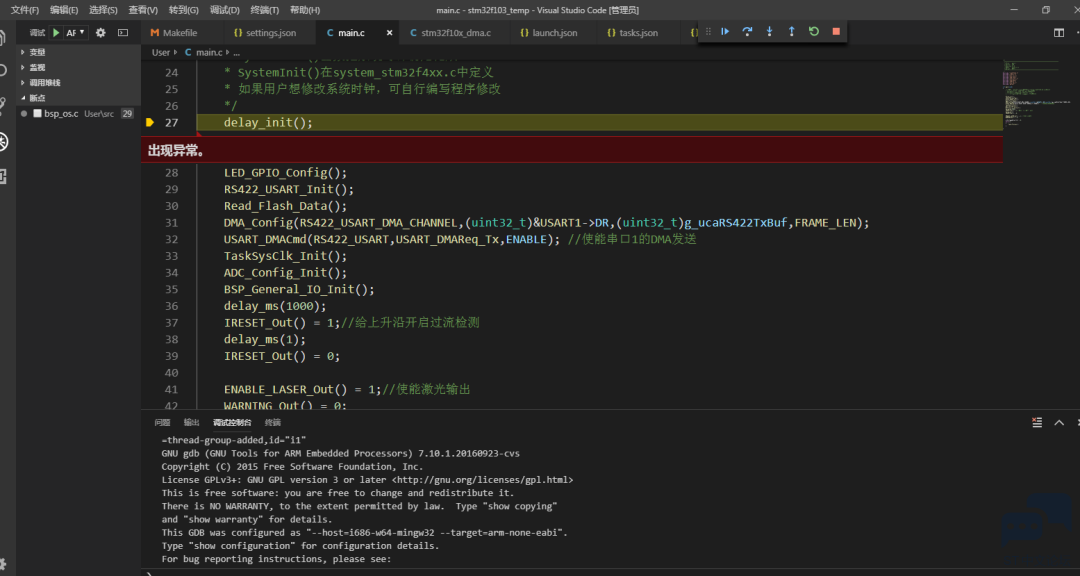

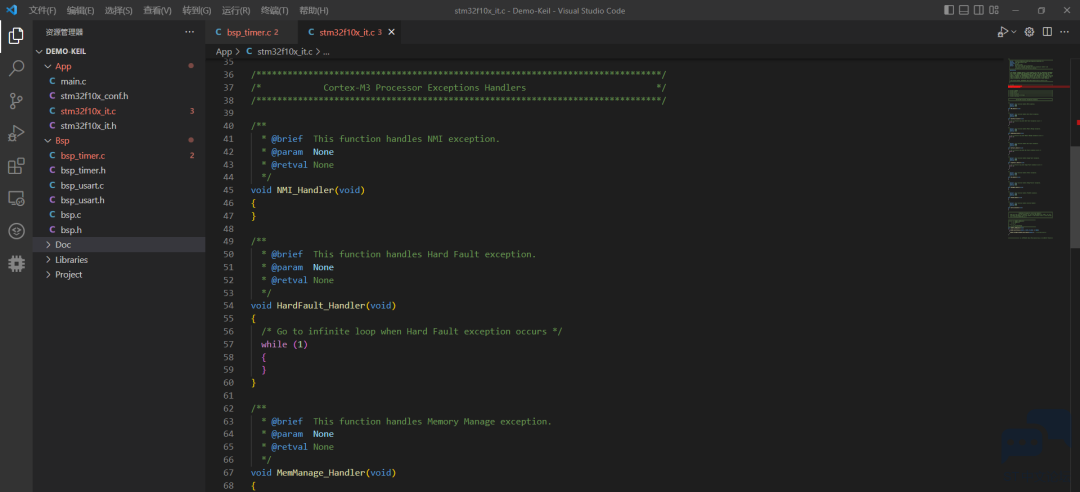

保存后，随便打几个断点，按下F5，就可以快乐调试了。可以看到功能还是很齐全的。
