浅析STM32之GPIO寄存器(CRL/CRH)配置

[复制链接]
STMCU小助手 发布时间:2022-10-26 22:03
浅析STM32之GPIO寄存器(CRL/CRH)配置
, h; i* F( a: Y4 _1 A0 z一、前言
8 x( \/ R% A4 E! x1 |
GPIO的配置可以说是STM单片机的一大特色,通过GPIO的配置我们可以进行多种不同模式的输入和输出,并且进行配置的方式也有多种,一般我们在使用的过程中可能大多数都是通过库函数来进行配置的,这样确实也比较方便,但有时候我们也不难免会使用寄存器进行配置,代码可能会更加简洁,所以掌握寄存器的配置对我们来说也很重要。
/ @$ P4 \" t; {) c. }9 V; S( k& B8 k  I0 _" e2 H8 ?
特别是在进行IIC的数据引脚输入输出配置时寄存器的作用十分重要
7 M1 \3 l7 y4 Z0 c- s" d, O
2 A5 F+ F; M0 \二、寄存器配置分析
. a$ k2 F$ z; F; J5 C, O, S
  1. #define IIC_INPUT_MODE_SET()  {GPIOB->CRL&=0X0FFFFFFF;GPIOB->CRL|=8<<28;}//改变PB7对应位为1000(CNF[1:0]MODE[1:0]),设置成上拉或者下拉输入
    5 H6 a* ?3 ]1 }4 Y; Z
  2. #define IIC_OUTPUT_MODE_SET() {GPIOB->CRL&=0X0FFFFFFF;GPIOB->CRL|=3<<28;}//改变PB7对应位为0011,设置成通用推挽输出
复制代码
上述代码是我在另一篇博文进行IIC的数据引脚进行输入输出配置的代码,下面我会进行相关寄存器的讲解,然后进行此代码的分析,相信大家会一目了然了。" ^: @* V! s5 D

$ @1 ~1 d) R& F/ ?在stm32单片机中我们可以发现,单片机的引脚分成了很多组GPIOA~GPIOE,并且每一组中又有0-15共16个引脚,每个IO口由4bit位来控制,那么一组IO就需要16*4 = 64bit,但我们使用的是32位的单片机,所以又将64Bit分成了两部分,高32bit又GPIOX_CRH寄存器来配置,低32bit由GPIOX_CRLj寄存器来进行配置.对应的引脚CRL为0到7CRH为8到15。3 |# B" E. B  x0 S
1 \+ o0 g( W" \
下面是官方数据手册的内容
; G/ W2 g, B! y2 hGPIOX_CRL
3 _$ c4 H- J- F8 i3 @0 m$ G# K6 c3 W' A% `, [" T' U! J6 k5 z6 D! c
4f5420b0f4a548148f7a66445e4b093a.png 1 H: F" `, T0 S, T" ~. {
, q# F  w$ q3 z7 ?

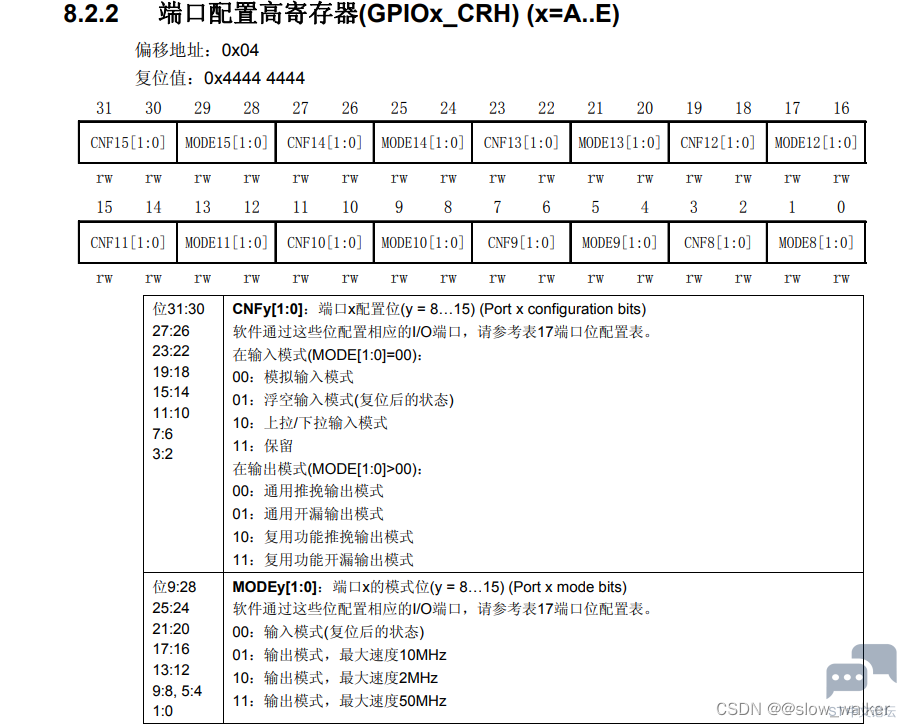

GPIOX_CRH' s; [9 o1 T! l* V  h! s

9 S! S+ {( M4 I7 q: b5 ]2 m cf250bafb54f4f96a5d76c2d354d0adc.png 6 J' E: X/ g; i" R  f# E

, }. {/ f' d( O* l* \从上面我们可以看出不管是GPIOX_CRL还是GPIOX_CRH每个IO都是由CNF[1:0]和MODE[1:0]两部分进行配置选择的,其中MODE[1:0]是进行配置输入还是输出一般00为输入 11为输出。CNF[1:0]则配合MODE[1:0]进行具体的模式配置。
! l! }2 ^2 M2 \! V% s' F# D+ d- u
0 S4 c4 r  J. v0 f
  1. 譬如GPIOA中的GPIO_Pin_0配置上拉输入模式
    ; V' n5 J6 M, l) K; B2 M
  2. CNF[1:0] 则为10  MODE[1:0] 则为001 }. G# g2 l; n- s, w( [7 l9 R2 e
  3. GPIOA->CRL &= 0xfffffff0;GPIOA->CRL |= 8; . M# W; z. @/ X: L
  4. 0xfffffff0先进行配置IO清零其余的保持不变,8为1000 相应的IO配置成上拉输入模式
复制代码
* R2 }: M% M( c, D5 w
三、代码解析6 ]  b, j/ \9 C/ D; j8 B1 b
GPIOB->CRL&=0X0FFFFFFF;GPIOB->CRL|=8<<28;
' ?  [: E! y+ Z8 h首先我们从0x0FFFFFFF这句代码中可以看出我们是进行GPIO_Pin_7配置,先将7引脚Io的控制位清零其余的位保持不变,8 ----->1000 为CNF[1:0] 为10 上拉MODE[1:0] 为00输入则将引脚配置成上拉输入模式 8 << 28 可以看成 1111 1111 1111 1111 1111 1111 1111 1000 左移28位则变成了1000 1111 1111 1111 1111 1111 1111 1111,可以看出就是GPIO_Pin_7引脚进行配置了上拉输入模式。0 s) D7 O7 J% p1 V
0 v7 R3 A2 ^( ]" e. ]
同理, h8 W$ G) o! D1 H; [
# U" B* t+ y; @! w
GPIOB->CRL&=0X0FFFFFFF;GPIOB->CRL|=3<<28;, m- f5 f; m! S* O" ^
首先从0X0FFFFFFF这句代码我们是进行GPIO_Pin_7配置,先将7引脚Io控制位清零其余位保持不变,3------>0011为CNF[1:0] 为00推挽,MODE[1:0]为11输出则将相应的引脚配置成推挽输出,3<<28可以看出1111 1111 1111 1111 1111 1111 1111 0011 左移28位后变成了0011 1111 1111 1111 1111 1111 1111 1111,正好是将GPIO_Pin_7设置成了推挽输出模式
/ q8 j6 V5 E- @————————————————6 J' T( i9 ]( l& h& |; U
版权声明:@slow-walker
