前言

本文为手把手教学ESP8266著名开源项目——太空人WiFi天气时钟，不同的是本次项目采用的是STM32作为MCU。

( C0 W: T% H5 g; s; |) g

两者开发过程中有因为各自芯片的特点（时钟频率，内存大小等），导致开发程序大不相同，很多地方需要特殊设计一下。而作者使用STM32开发的原因很简单，ESP8266虽然计算能力等方面优于STM32F1xx，但是弊端也很明显。

) L: Z8 a3 K' r" B: D

其所具备的引脚和外设太少，扩展性一般（ESP32算是二者优点兼备）。加之网上ESP8266的太空人WiFi天气时钟已经开源的很完善了，所以尝试用STM32实现一下，也方便后续利用STM32拓展开发。（文末有代码开源！）

实验硬件

) m6 z# I2 Z  y# n4 a5 k

STM32F103ZET6；7针1.3寸TFT-LCD(240×240)；ESP8266

- D$ d/ K* H- b+ ]8 x7 w4 f

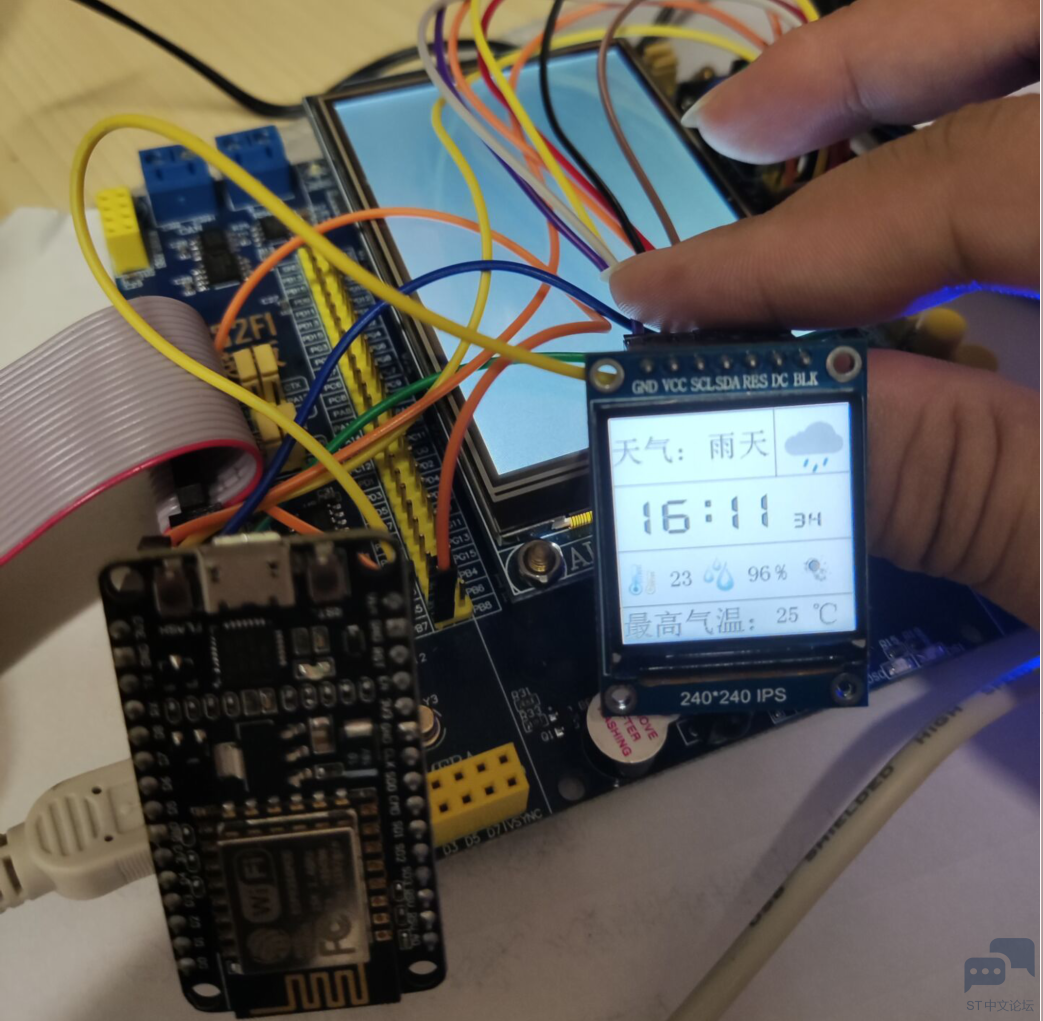

硬件实物图：

$ H$ I- p1 b0 R* ]. M4 m

效果图

# N. N+ Q( D1 w& \

引脚连接：

1.

2. LCD显示引脚：

3.
   * M, J8 d) z2 w7 z6 V, L: e. G
4. VCC --> 3.3V
   + }  G2 b$ q- n8 f  S8 b
5.
   ; V( w; P+ H1 l" p0 y: @2 P+ P
6. GND --> GND
   6 M1 a- N' p, e
7.

8. CLK --> PA5

9.

10. DIN --> PA7
    7 p1 ~8 X$ k0 u7 h4 v
11.
    # O; R. j, i. V8 M1 H1 c/ E
12. RES --> PB0
    ; Y; X0 ^+ ]! Q3 p; M0 s
13.

14. DC --> PB1
    0 a; B1 S8 Y# J  ?% w$ F
15.
    2 G# f' e  ~, a
16. CS --> PA4

复制代码

1. ESP8266模块引脚：

2.

3. VCC --> 3.3V

4.

5. GND --> GND

6.
   5 ?7 p7 l: ?; {. P& W& n4 C, W
7. RX--> PB10
   ' g/ A4 b0 m# f8 A- f7 g" Q" {
8.

9. TX --> PB11
   ( V! O' S# l4 h4 V) b
10.

11. RST --> PB9
    * _& q  T+ G" b0 u2 H* L" j/ v; v
12.
    4 `5 R* @/ J9 C3 ^# c; g
13. EN --> PB7

复制代码

6 w- F2 F3 |, E' r+ E1 G/ |" u

一、ESP8266简介与使用

1.1 ESP8266简介

4 o2 j5 H# N) h, [2 @

SP8266是一款超低功耗的UART-WiFi透传模块，拥有业内极富竞争力的封装尺寸和超低能耗技术，专为移动设备和物联网应用设计，可将用户的物理设备连接到Wi-Fi无线网络上，进行互联网或局域网通信，实现联网功能。

8 ?, l+ s" h# H, j

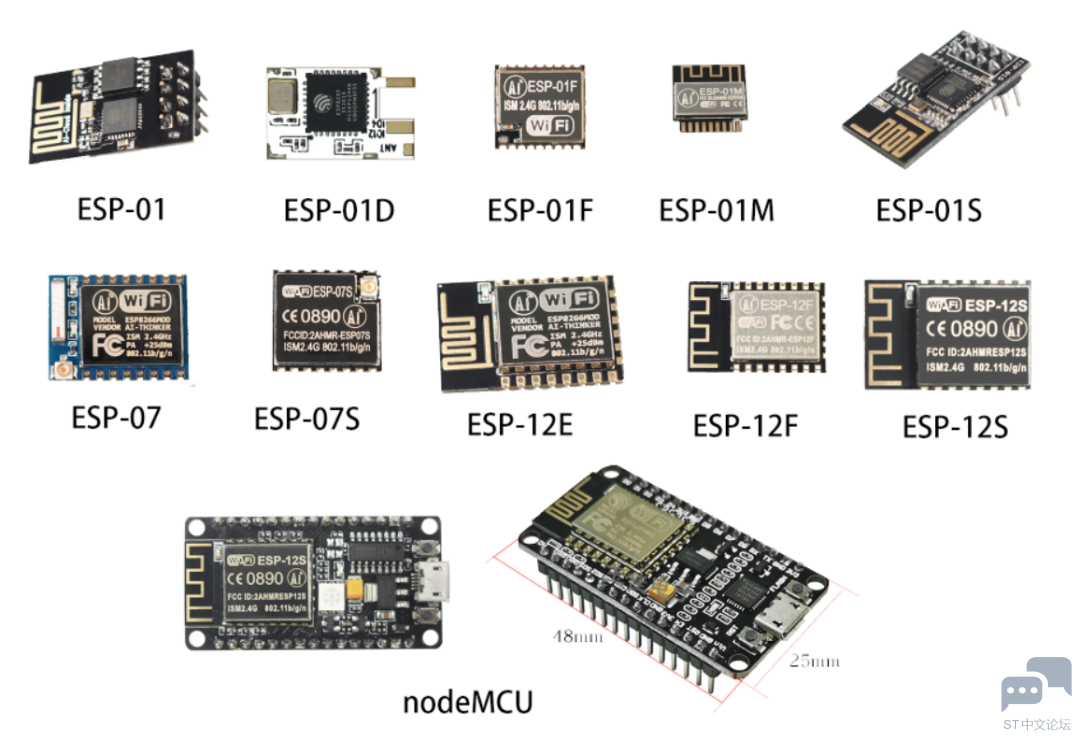

ESP8266是上海乐鑫信息科技（国产）设计的低功耗WiFi芯片，集成完整的TCP/IP协议栈和MCU（网上ESP8266型号很多，基本都具备联网功能，部分型号可以直接作为MCU使用）。

而ESP8266模块是深圳安信可公司基于ESP8266芯片研发（增加必要外围电路、串口flash、板载天线等）的串口WiFi模块，成本低、使用简便、功能强大。

5 s. ^/ d; ~- s1 K. l

1.2 硬件与网络的桥梁—ESP8266

ESP8266模块和串口蓝牙JDY-31模块一样，串口WiFi模块也是扩展单片机功能的又一神器。

小巧的 ESP8266 WiFi模块通过串口AT指令与单片机通讯，实现串口透传，非常好上手（部分型号ESP8266可以直接当MCU，无需再通过串口与其他MCU通讯）。

( r! ^/ ~+ {6 u( h( T

透传，又称透明传输，具体来说就是“输入即输出（如从WiFi模块串口输入的字符会透传到服务器端）”，数据不改变，不同协议之间的转换（如串口到WiFi、蓝牙等）由模块完成。

: Y' y& }9 F1 c: h' I0 |7 |5 _  ]0 d6 e6 m

使用者无需关心内部具体实现，因此模块对于使用者是“透明的”、似乎不存在的（因为可无视中间的实现原理）。一个高度封装的模块，应该隐藏内部实现细节，仅对外提供使用接口。

/ E4 z& i# k- N1 L7 t8 d, G

把硬件联网之后，就再也不是“玩单机”了。配合服务器端的Socket网络编程，可以玩许多东西。所以我觉得WiFi模块是连接软件（网络编程）与硬件（单片机）的桥梁，把所学的单片机（MCU）和Web知识联系起来了。

如今大火的物联网等概念都属于“智能硬件"，ESP8266等模块的出现大大减少了网络开发的难度系数，也进一步促进了技术下放。而且，通过学习ESP8266/ESP32等模块，可以熟悉大量TCP/IP等网络协议，对后续Linux系统板网络开发也是极具意义的。

1.3 ESP8266使用——AT指令

, T" U) X0 W0 h5 {

AT指令最早在蓝牙模块上接触过，所谓AT指令实质上就是一些起控制作用的特殊字符串。模块可以通过AT指令控制搭配使用源代码API函数开发，总体开发速度快，难度较低。

  a. x. k' Y' K1 |/ K2 n

说明：下面仅列举一些最常用的AT指令及用法，指令的详细参数及使用说明请参考官方文档：ESP8266 AT指令集。

* \. T( X, D; x3 c/ o5 k

基础AT指令

% q3 \- t: K+ t4 S2 t

关于WiFi模式这里要说明一下，sta模式下模块相当于客户端，像我们手机平板一样是要去连接路由器的，而AP模式下模块相当于路由器，是发射WiFi被别人连的。

7 F& J% y4 X+ |- K1 V8 K7 }2 T

ESP8266支持两种模式并存（模块出厂默认的是AP模式） 。另外，扫描WiFi指令 AT+CWLAP 只能在sta模式下使用，否则会报ERRO错误， AT+CWJAP 和 AT+CWQAP 指令也同理。

sta模式连接WiFi演示

+ Q5 b: a9 D$ ^, ^

1. 发送 AT+CWMODE=1 指令配置模块为sta模式（参数1,2,3分别对应模式sta，AP和sta/AP）。

2. 发送 AT+CWLAP 指令扫描当前附近WiFi，模块会返回可用AP列表。

- i/ s) `- A+ J3 a; ?- J8 l, S  m% G

3. 使用 AT+CWJAP="WiFi名称","WiFi密码" 连接到指定的路由器，比如我在图书馆的WiFi是 “Wang”，密码是“123456”，实际连接WiFi发送的指令就是 AT+CWJAP="Wang","123456" 。

. V7 e- ]9 h7 Z1 v/ p

4. 返回的“WIFI CONNECTED”说明连接成功，“WIFI GOT IP”代表模块分配到了IP。

5. 最后可使用 AT+CWQAP 断开当前连接的WiFi。

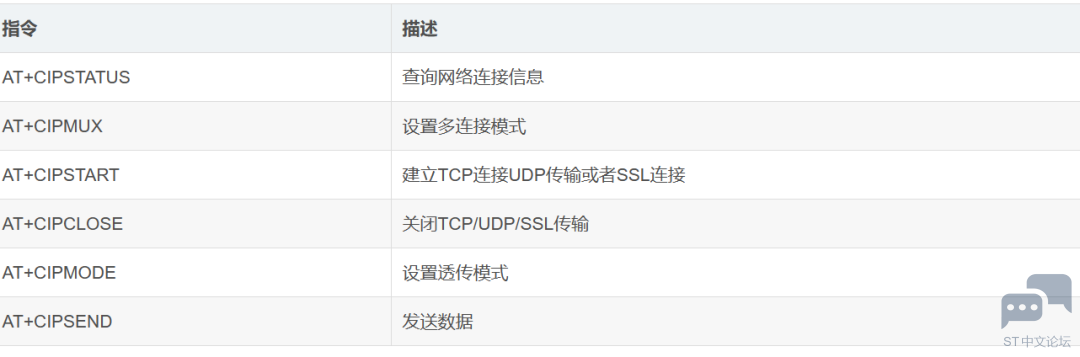

TCP/IP相关AT指令

传输控制协议（英语：Transmission Control Protocol，缩写为 TCP）是一种面向连接的、可靠的、基于字节流的传输层通信协议，由IETF的RFC 793定义。

在简化的计算机网络OSI模型中，它完成第四层传输层所指定的功能，用户数据报协议（UDP）是同一层内另一个重要的传输协议。

在因特网协议族（Internet protocol suite）中，TCP层是位于IP层之上，应用层之下的中间层。不同主机的应用层之间经常需要可靠的、像管道一样的连接，但是IP层不提供这样的流机制，而是提供不可靠的包交换。

我们常说互联网互联网，那两个连接到互联网的设备该如何相互“交流”呢？TCP连接就是其中一种最常用的方式。

TCP是面向连接的传输层协议，通信双方都要实现TCP协议，其中一方只需目标ip地址和端口号就能发起连接，连接一旦建立，就像在双方之间拉了一条管子，管子两端可进行全双工（双向同时收发）通信。

TCP是传输层协议，是在网络层IP协议的基础上封装而来。而这些封装的实现细节也是与我们无关，我们只需使用系统所提供的相关接口“拿来即用”，比如网络编程中的Socket。

) F! x/ D# ~# N4 T

ESP8266模块中也实现了TCP/IP协议栈，模块作为客户端可轻松使用AT指令向服务端发起TCP连接。连接TCP服务器并开启透传模式后，模块串口收到的数据就会通过TCP连接透传到服务端，这样就完成了数据从硬件串口通过网络到程序进程的传输，实现软硬结合。

" m/ @+ B. k: m0 H" R- K+ Q2 V1 W
9 g3 V: r0 X. Z4 G

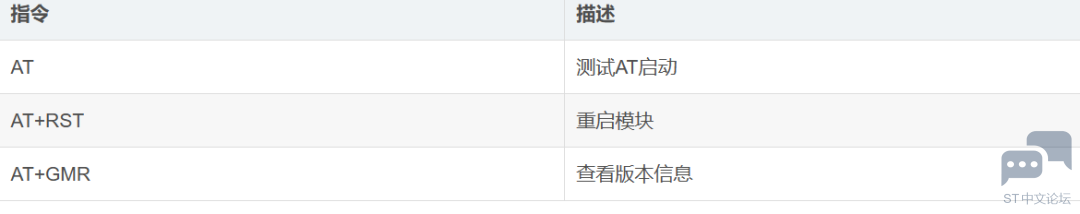

AT 是最常用的指令，用于测试模块能否正常接受指令。在sscom中向串口发送指令 AT ，若收到模块返回的 OK 则说明模块的AT指令可正常工作。发送 AT+GMR 可查看AT指令及SDK的版本号，一般最新版指令会增加一些新功能，可随时关注官方的更新。

3 s2 M8 A7 S' p

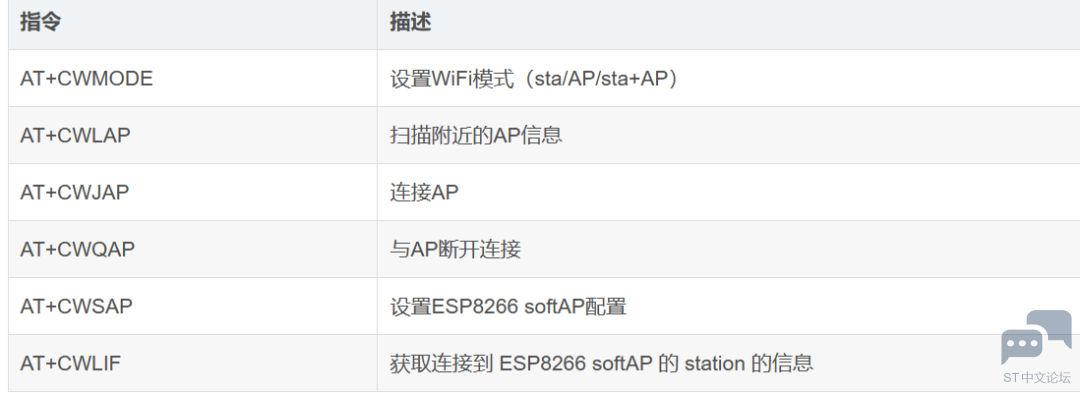

WiFi功能AT指令

  p9 M) T1 D/ b2 h/ [

WiFi是让硬件联网的基础，和其他功能一样，这里仅列举所需的常用指令，更详细指令说明还得查阅文档。

+ v+ @6 O2 U3 ?* J" f" E

# e: n% f* F3 O& @5 P( c
0 B3 _. A2 l8 [8 [

把WiFi模块和电脑连接，在sscom确定AT指令能正常使用后，就可以开始配置TCP连接了，具体步骤如下：

1. 根据上面“sta模式连接WiFi演示”一节把模块连上WiFi

- q  K" k6 p) l( y( [' k8 v8 X3 a

2. 输入指令 AT+CIPMUX=0 设置单连接
% @$ `% p5 ~, D, {. A# s9 U( \

3. 从“网络调试助手”得知本机IP和端口，输入指令 AT+CIPSTART="TCP","192.168.43.140",1234 （指令参数分别为连接类型、目标IP地址和端口号）向服务器发起TCP连接请求，握手成功并建立连接后，服务器端的“网络调试助手”就会显示客户端IP和端口信息，此时双方已做好收发数据的准备（根据实际需要连接的IP地址来）

% P0 R* U5 i8 ~9 {) o% z; C6 u5 Z

4. 输入指令 AT+CIPMODE=1 开启透传模式

0 I5 A+ A6 W# x' b; w! a8 }2 k4 V

5. 输入命令 AT+CIPSEND 进入透传模式，此时模块会把所有串口收到的数据都从TCP端口发送至服务器，同样的，从服务器收到的数据也会从模块串口发送出去打印到sscom上。这样WiFi模块就真正成为了连接硬件与网络的桥梁，实现了串口到TCP的协议转换

以上其实就是大概本次项目需要使用到的指令，ESP8266配置代码如下：

1. void esp8266_config(void)

2. {

3.     char str[200];
   1 ], x8 H6 T+ Z# `" B# D8 Q
4.     sprintf(str, "AT+CWJAP="%s","%s"\r\n", WIFI_NAME, WIFI_PSW);
   ; m, A% w& j, _+ Q4 p1 O, V
5. //    SendATCmd("+++", 500);        // 退出透传模式

6.     SendATCmd("AT\r\n", 2000);      // 测试ESP01模块是否存在

7. //    SendATCmd("AT+GMR\r\n",3000);  // 查看模块版本信息
   ! K% a! Z5 ^0 h+ G3 K
8.     SendATCmd("AT+CWMODE=1\r\n", 2000);  // 开启STA+AP模式 ==================

9.     SendATCmd("AT+RST\r\n", 3000);

10.     SendATCmd(str, 10000);  // 连接无线路由器或者手机热点，等待10秒 ============

11.     SendATCmd("AT+CIPMUX=0\r\n", 2000);  // 关闭多连接

12.     SendATCmd("AT+CIPSTART="TCP","api.seniverse.com",80\r\n", 2000);  // 连接心知  天气TCP服务器
    . |- I# E& `5 s8 F) l* \
13.     SendATCmd("AT+CIPMODE=1\r\n", 500);  // 开启透传模式

14.     SendATCmd("AT+CIPSEND\r\n", 500);    // 开始透传
    - y: ~7 w; }$ J3 v& G) Z4 P6 Z
15. }

复制代码

' T) k0 ~  ]# ^$ v8 S- @

二、知心天气API使用

本项目为WiFi天气时钟，自然离不开需要从网页上读取天气信息。这里我们使用业内比较著名的知心天气。

: Z; e2 m/ F7 |' f/ X4 U. K; v0 g

2.1 登陆心知天气官网，注册

没有账号的朋友可以自己去注册一下，流程很简单。不商用的话，知心天气是免费的，还是比较良心的（网站响应率也很高）。

' |$ K2 l# }$ Q1 D

- U6 j" N$ S( W8 X' j& I0 M, C

$ i$ n6 v, H4 f

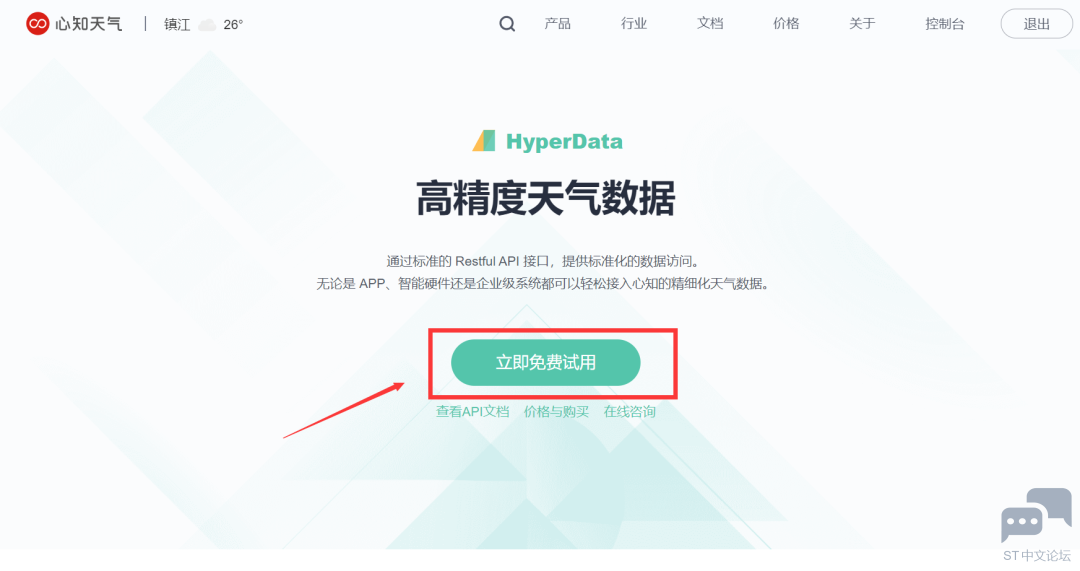

点击“立即免费试用”

+ `8 }/ k4 o' z" H

7 T8 I  U) q. o! T- I5 G4 @

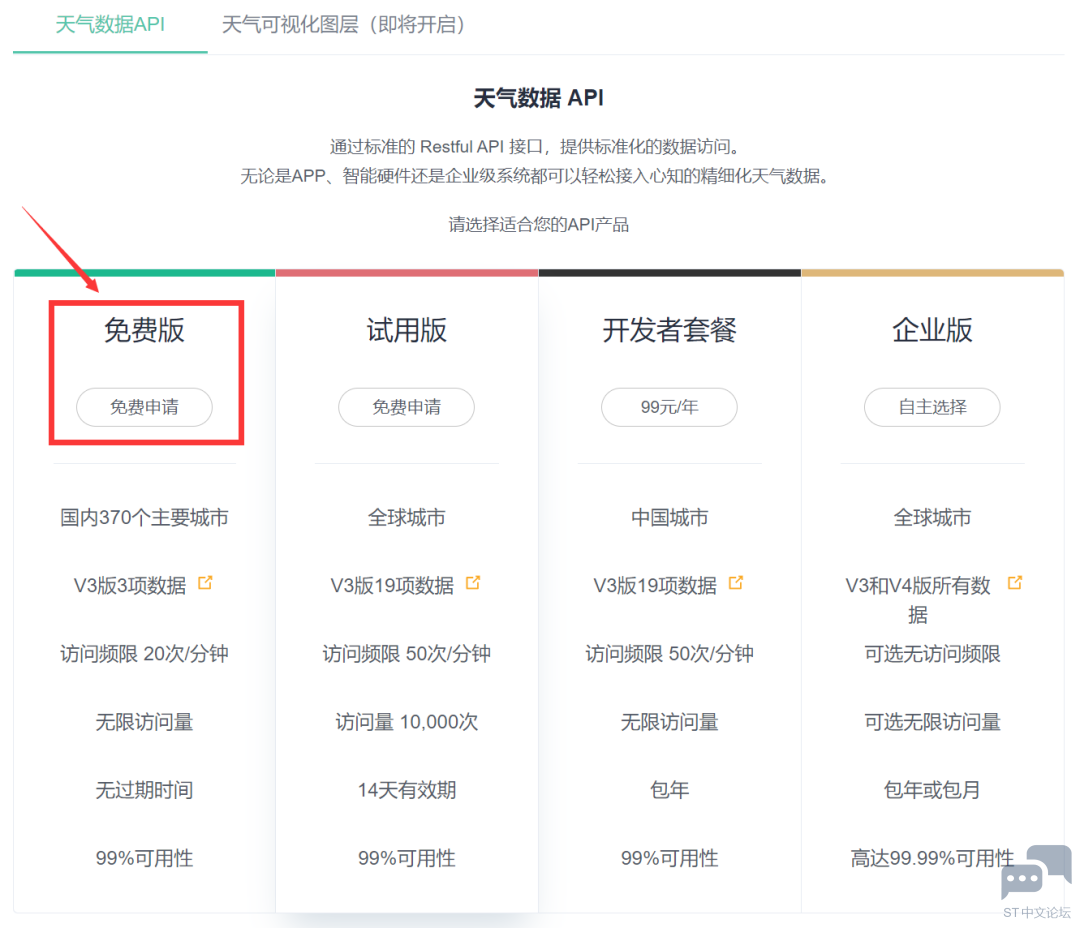

点击免费版的“免费申请”

9 a/ u$ W, e+ ^

' h% k4 F  x- R8 f+ c

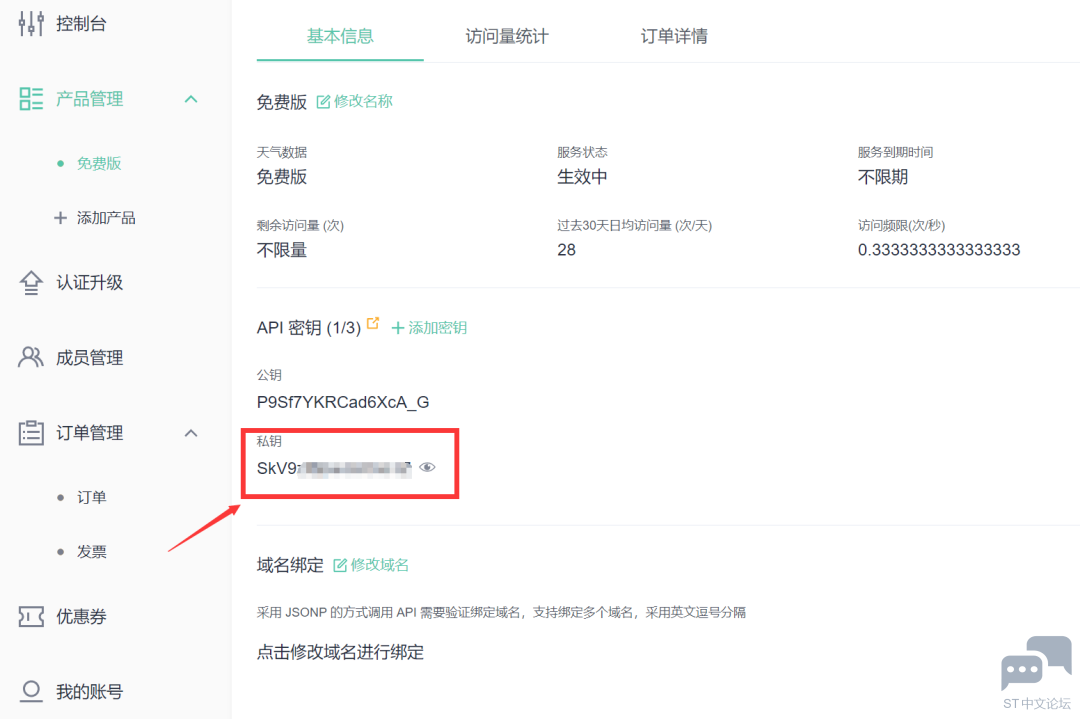

申请后可查看到自己的私钥（自行保存后面需要用到）

* ?/ T/ t- z$ d4 O$ y4 |: |  Z

7 L! \7 E1 l5 I& t% h5 t

2.1 API函数的使用

0 s& W0 P2 a3 c1 h+ \* X$ P

目前，大部分网络数据调用都是习惯性的调用数据提供商的API接口函数。

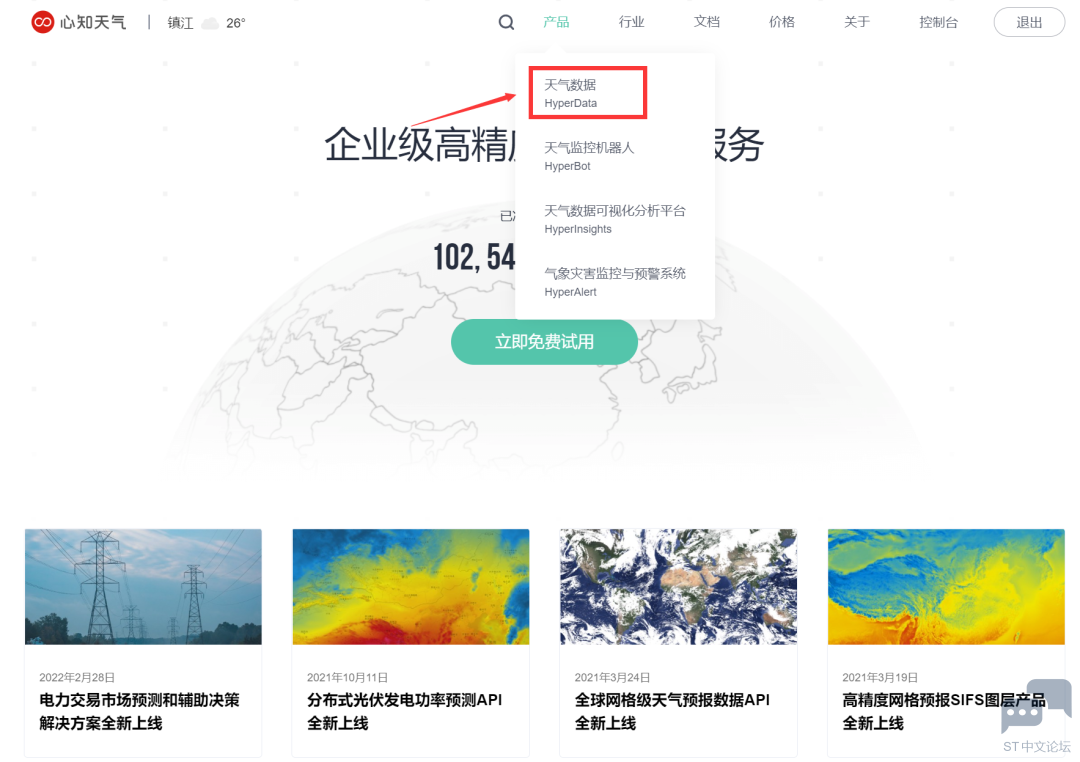

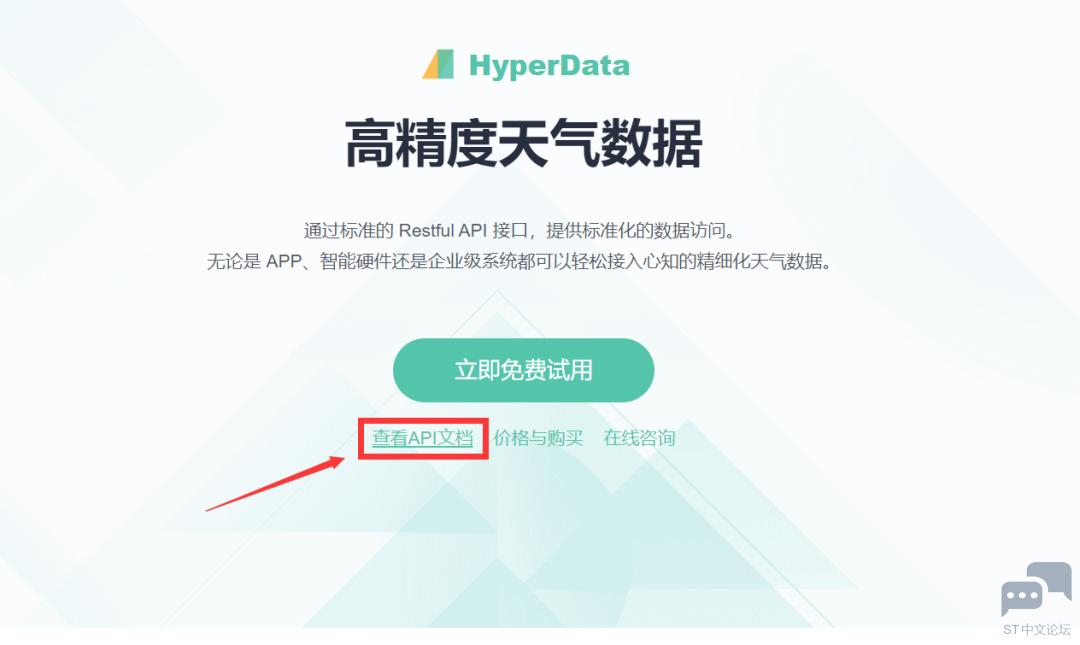

重新点击“产品”—>“天气数据”，点击“查看API文档”

4 K% Q8 p) q  T7 |5 X

3 L- D$ E1 v( q4 \& c

4 s, S! U# m2 ]" K9 |& @

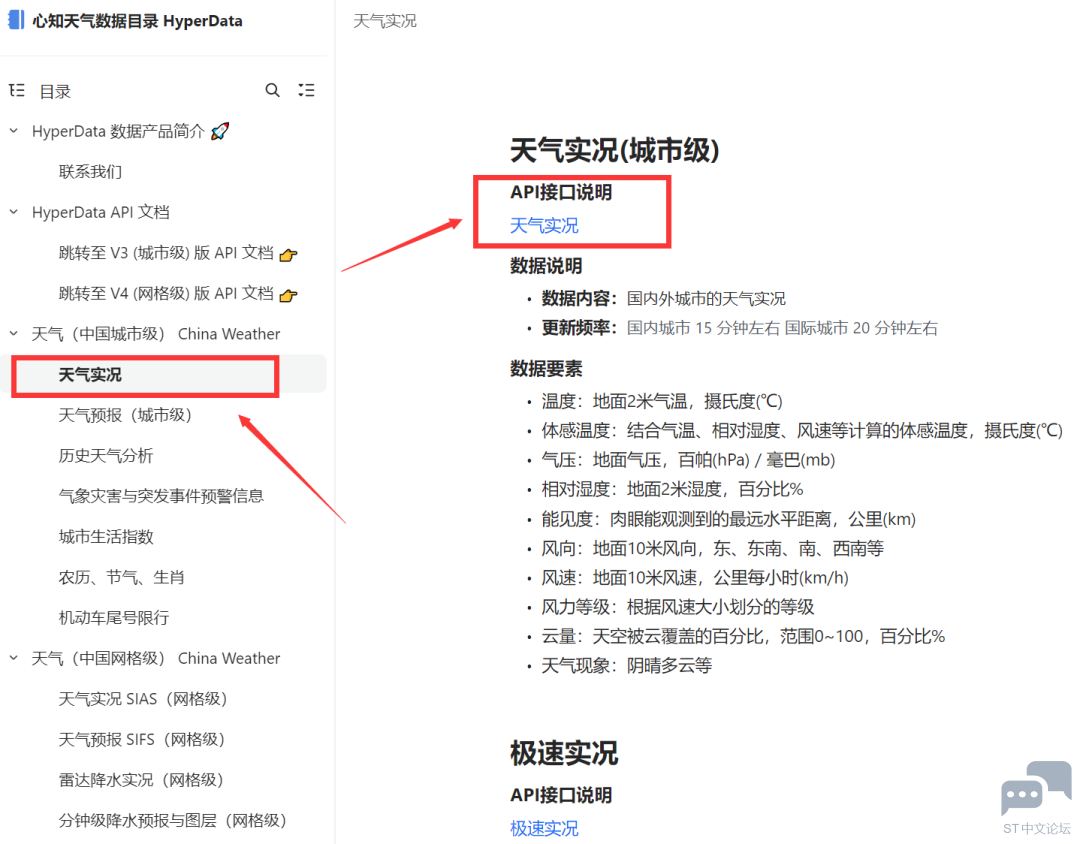

点击"天气实况"，打开对应的API接口文档

( c, d3 u7 o& l7 Y4 I" A# e( H

( U( g- B. A% a1 L( [

& |8 K: i4 j5 ]: p

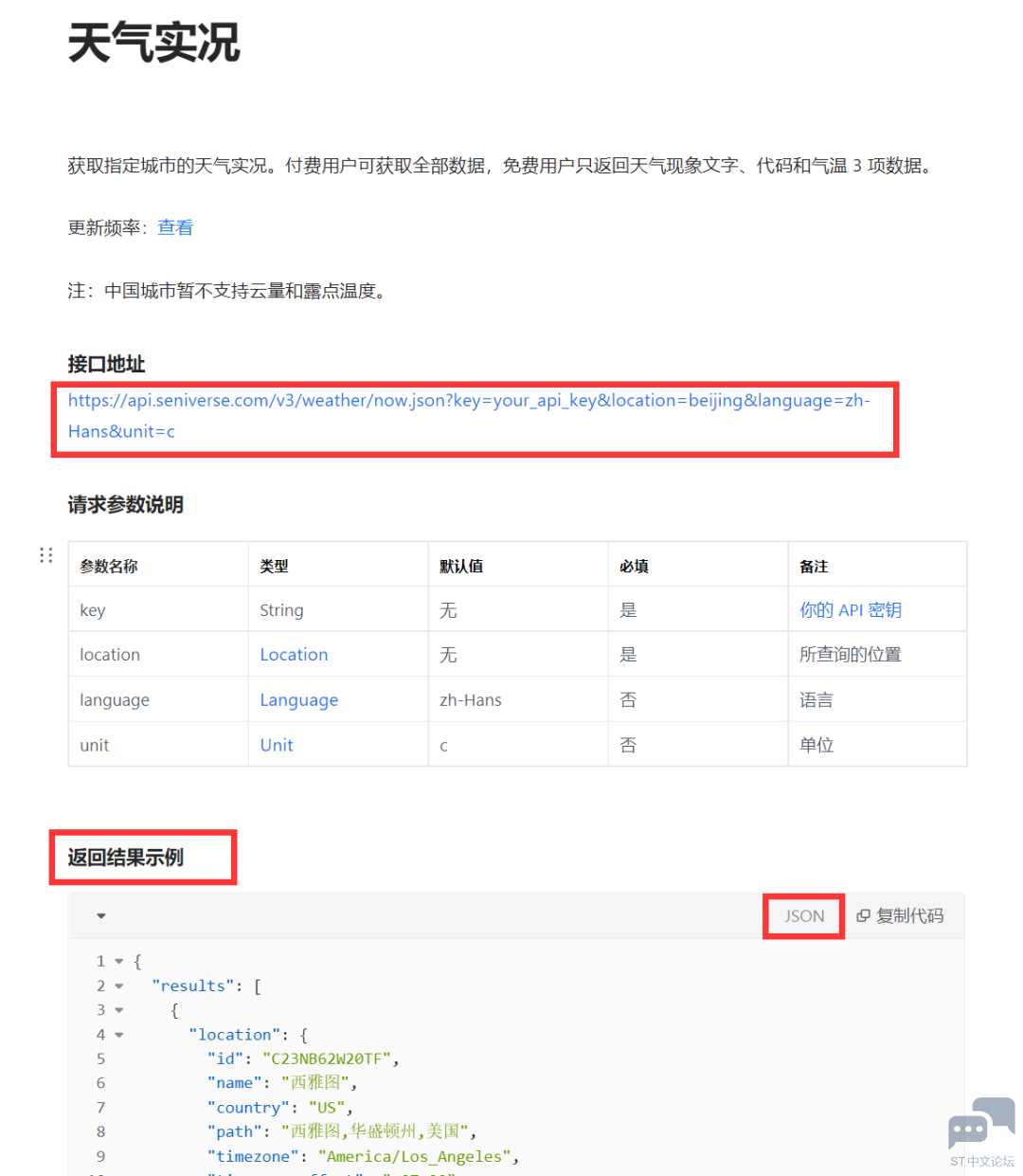

查看天气实况的接口地址，以及返回的数据结果示例（自行保存后面需要用到）

# }  r* S! E9 G" k( s, b' S) r

: `3 P+ a5 |3 z' P4 x% ~# r; d9 U/ H- b

1）上述知心天气API接口函数的寻找和使用通用性很高，大部分网络数据读取的流程与之类似。

" d+ W  n  h# q; \# H

2）嵌入式开发大部分情况下一般都是C语言进行开发的，由于C语言的局限性，没有直接的字典类型处理（python）

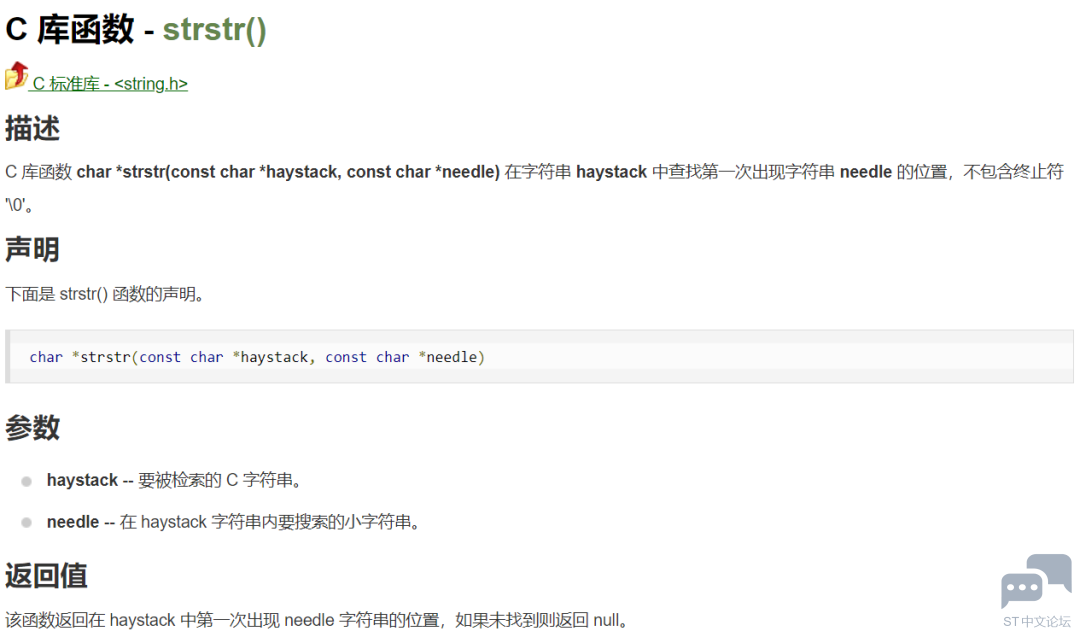

所以，对于服务器返回给ESP8266的JSON数据一般是无法直接解码读取的。目前有2种方法处理：①、移植CJSON去解码；②取巧去比对字符串（本次使用的方法）

项目使用过程中直接使用知心天气自带的API函数，项目大致流程：开启STA模式后，成功连上WiFi后，通过TCP协议去访问执行天气网站的服务器，在发送特定的API接口函数，服务器响应后返回需要的结果信息。

7 H  q& I: g1 {4 }0 G1 z) E9 [4 i

, l' R% u0 e# B! Z* E6 U0 g

三、UART串口通讯

. L9 h& B! B9 Y) K. u: a

STM32作为MCU与ESP8266直接的通讯就是简单的UART（串口）通信，这一点依旧与蓝牙模块很类似。

使用方法：通过串口UARTx_TX连接ESP8266的UART_RX，然后单片机通过串口发送AT指令集。

ESP8266后续从服务器接受的数据信息也从ESP8266的UART_TX传输给单片机UARTx_RX。后续只需要使用自己的方法去解析串口接收到的数据，即可得到自己想要的数据信息。

$ j. V6 ]1 |5 W' N

2 u0 x2 d2 t; C/ W4 h

四、CubeMX配置

# j/ a7 i0 P" U7 k( f6 d" X

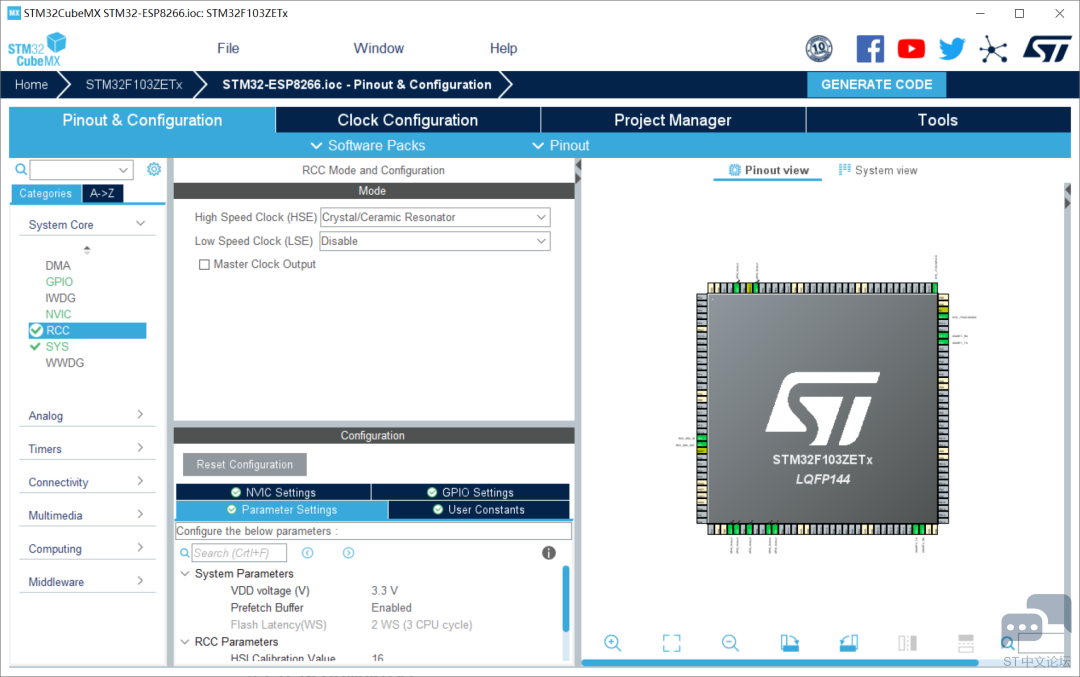

RCC配置外部高速晶振（精度更高）—HSE

9 U9 o9 _8 v3 q( X" N8 e9 G  I1 ?

6 [% _$ I4 w" e% O( P" A3 W

7 P+ B( P5 j5 T+ g. m. e

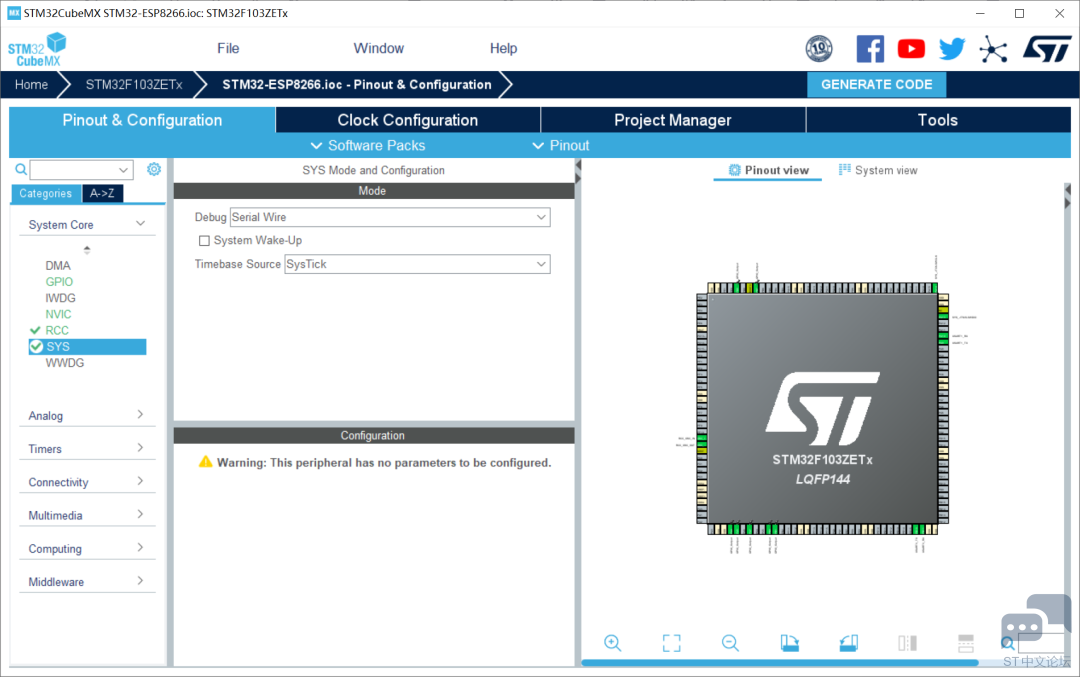

SYS配置：Debug设置成Serial Wire（否则可能导致芯片自锁）

8 z  {3 K4 S# x& J  K' y

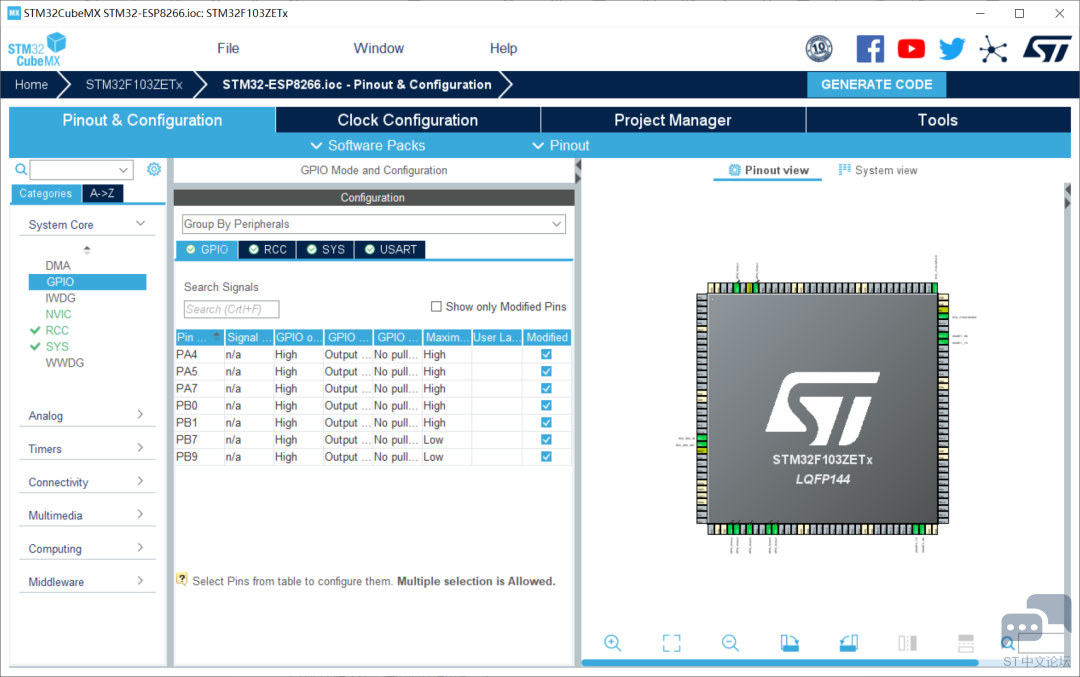

GPIO配置：此处模拟使用SPI通信，并且设置ESP8266的EN和RST

. q5 ~5 Y( V6 i/ D, M' s1 G( I

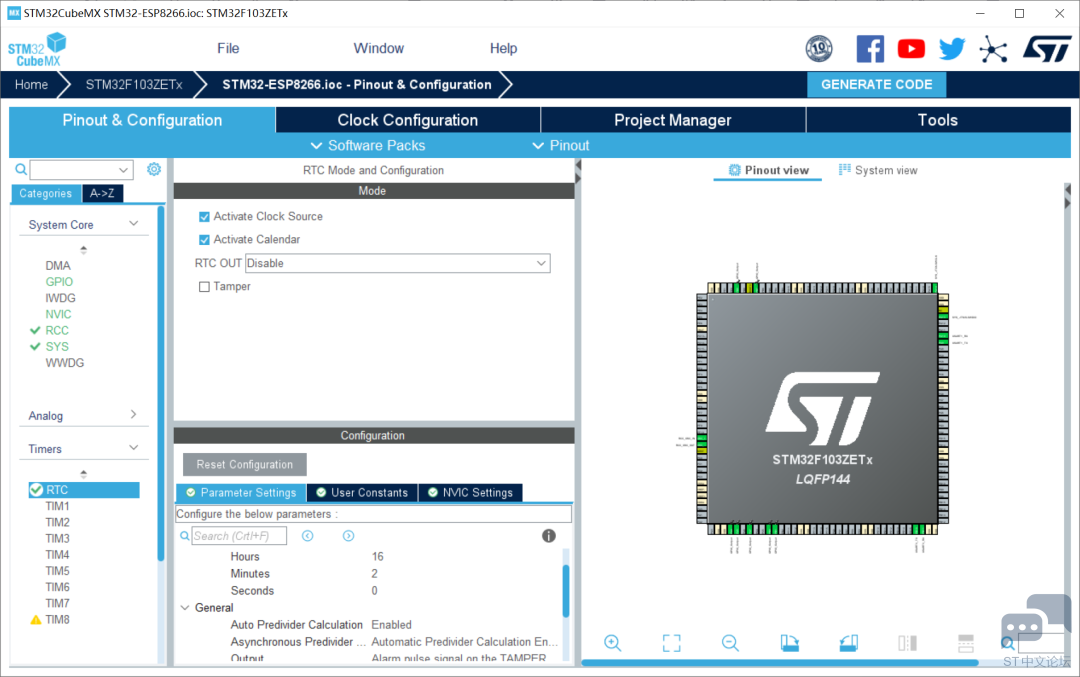

RTC配置：年月日，时分秒

4 ?, i& O, l: m7 y

6 s+ M+ k; _. S3 c& p

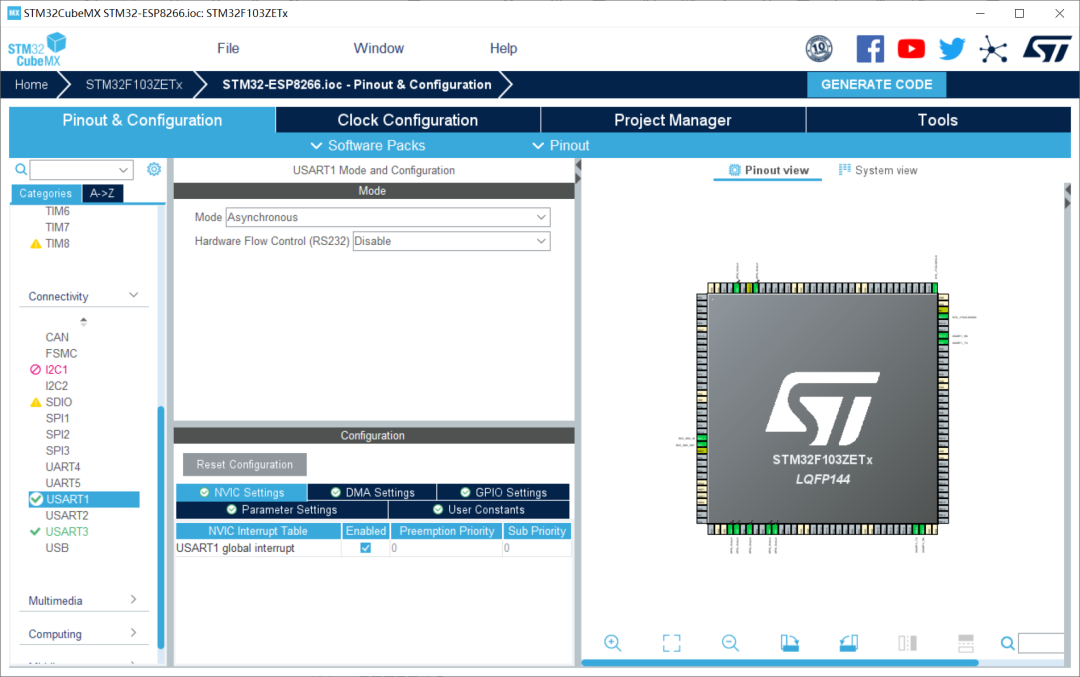

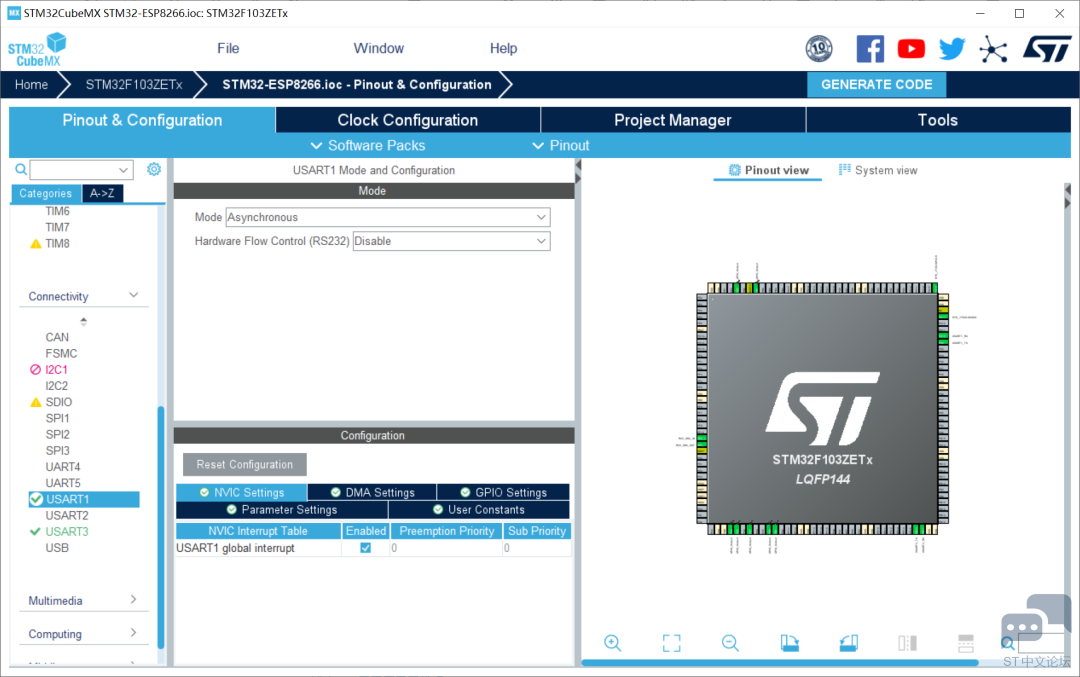

UART1和UART3配置：MCU分别与电脑和ESP8266通讯（记得开启串口通信中断）

1 ~9 T. j. j& J' T

% T' j# t2 ?9 h6 s$ i# [) z

  V, c) {9 Z- h( F

1 y5 G$ ]0 B0 c; K. b0 q

# I; |8 T9 T# `$ |

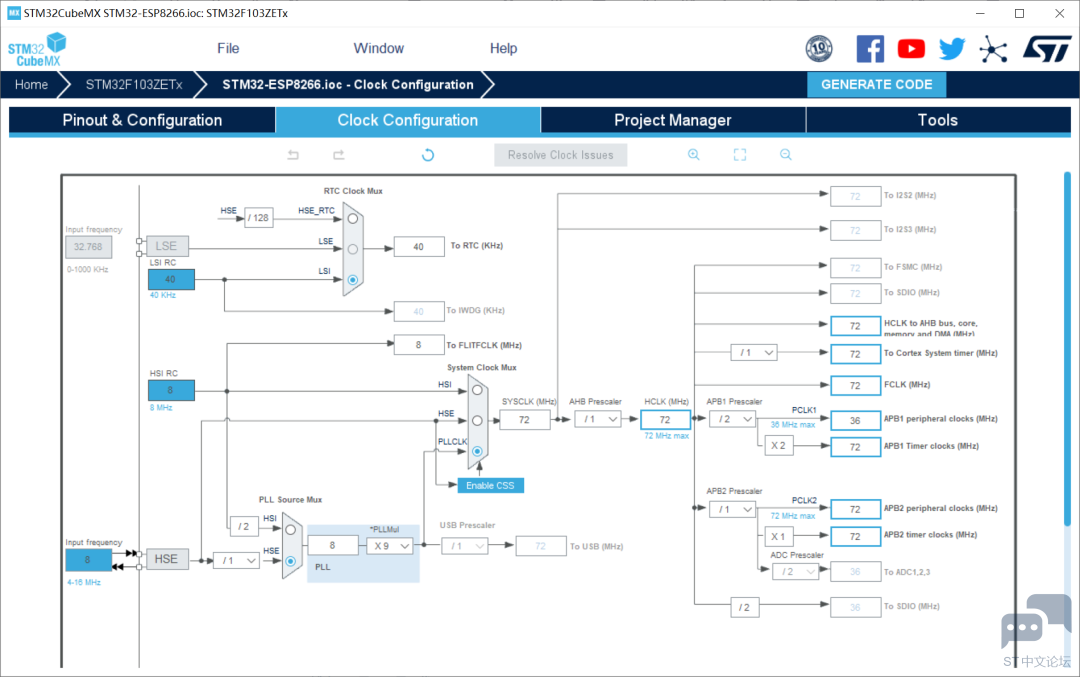

时钟树配置

, `7 s# n5 Y: c  {/ g

; M! t! {/ f. e! U$ R+ x3 ?

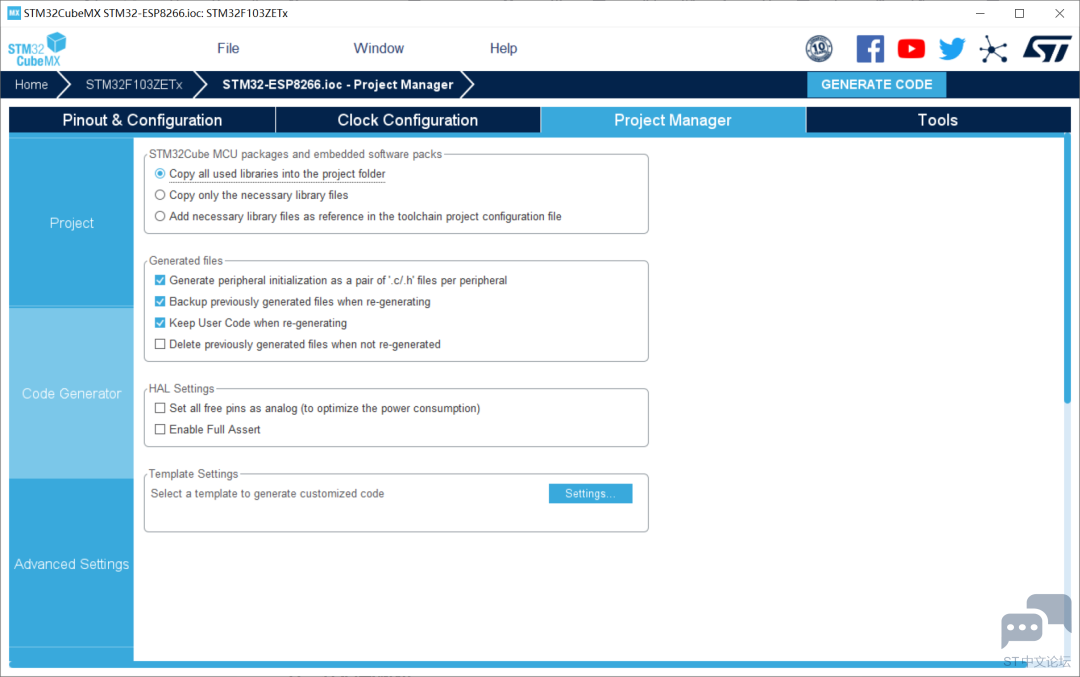

工程配置

, Q- J3 r: e; R

7 W0 ~  _. x  ~# w2 Q: b* x* ?

五、代码与解析

# F. I6 a7 F' M+ C8 w  j% d* ^

5.1 TFT-LCD显示代码

# ~. H5 S  k* m# N8 h* u

LCD显示部分其实都是非常基础的操作，不熟悉的可以去看看笔者另一篇文章了解一下。作者这里主要把工程中不一样的地方指出来一下。

5.1.1 UI设计

WiFi天气时钟中最要的点——UI设计，需要去设计很多界面图标，作者这里耗费了超级多的时间，翻遍了GitHub和视觉中国。

: g& [. a' |  ?4 i6 Z  E+ V% P

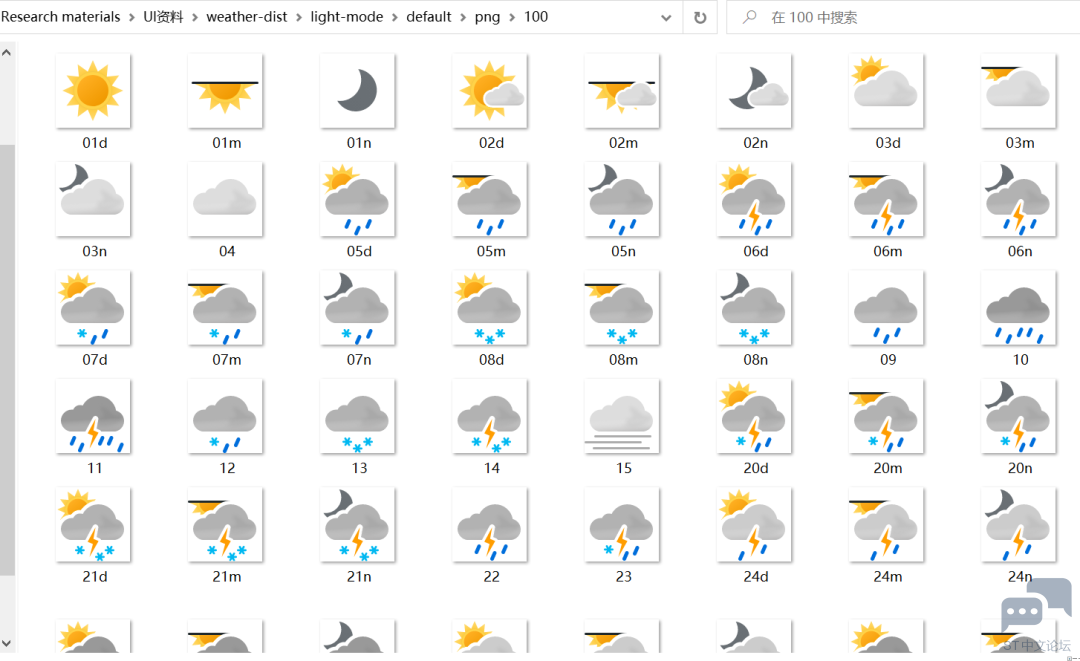

最后找到了差不多符合作者要求的UI库（有需要的可以评论区留下邮箱），如下：

5.1.2 GIF动图实现

, Q, T8 k. L, a% S# |

目前，由于STM32自身内存的缘故，其实STM32是不太适合实现GIF动图的。所以，网上这方面的资料和代码都很少。目前，较为主流的方法：（1）enWin或者Lvgl库实现GIF动图；（2）从SD卡读取数据去显示。

6 O# i5 H8 x. t7 H9 G5 h8 q6 q9 `6 [

作者这里用了一直笨方法去实现了GIF显示，就是去循环遍历GIF动图的每一帧。

" h9 F- X9 F- X7 ^* f

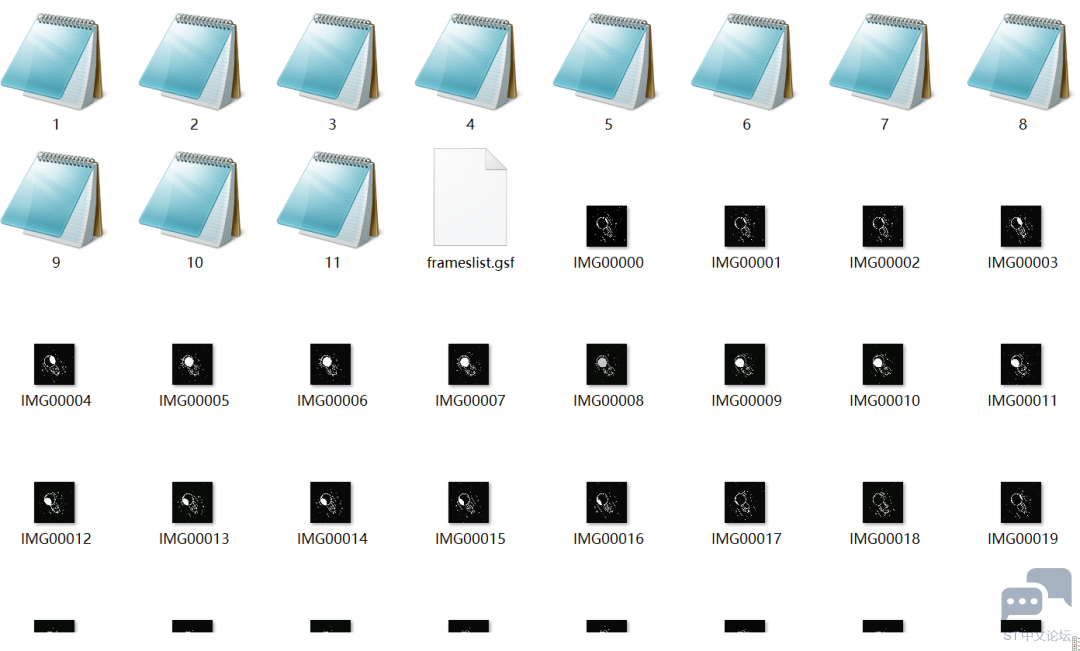

使用GIF分离器去分离GIF动图的每一帧；

9 Q9 X+ o4 I7 _) s( _3 P% s! [

9 x& o1 j3 s" @: ?2 K

/ f+ W8 V. `; L* ], J' C- h. ~

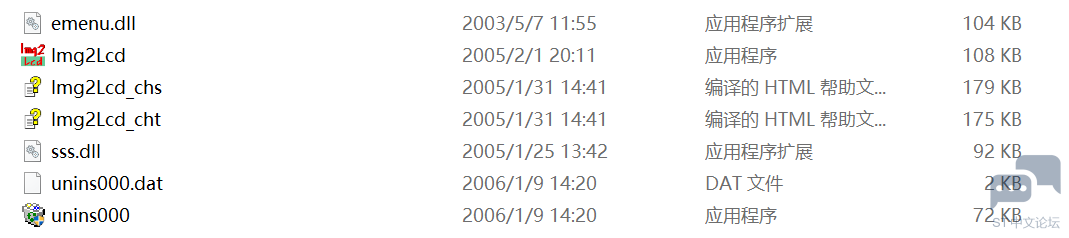

再利用Image2Lcd 2.9(破解版)去提前图模；

1 i7 @6 O/ R9 ~) |: _

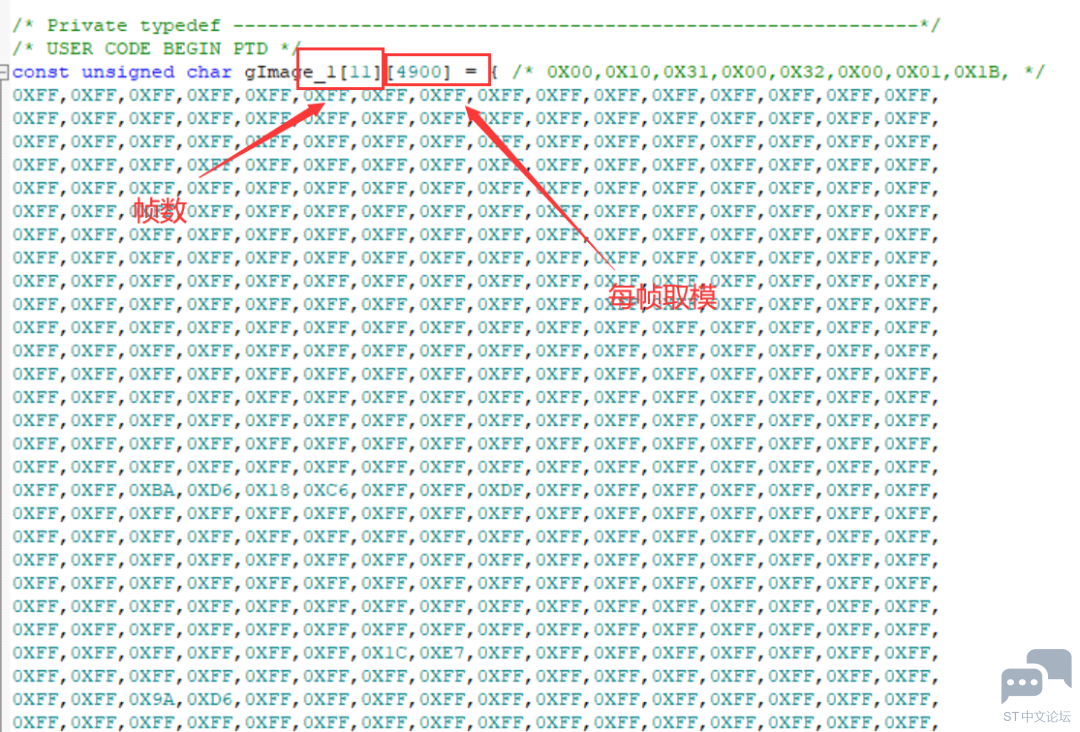

将取模代码变为2维数组，第一维度为帧数，第二维度为每帧图片的取模。

- A+ }5 c! z4 l. b. v8 a1 ~) }

之后循环显示该GIF数组的每一帧，即可实现GIF动图显示。

代码：

1. void showimage4(const unsigned char *p)
   ' w4 ]% e0 Y2 F1 {
2. {
   2 V- m5 Z; O( _% C8 k: C+ X
3.   int i;

4.   unsigned char picH,picL;

5.

6.   Address_set(180,146,228,195);
   9 y" V: [/ q, Q4 M
7.   for(i=0;i<49*50;i++)

8.     {

9.       picL=*(p+i*2);

10.       picH=*(p+i*2+1);
    7 O7 d" t) ~5 L# P3 u
11.       LCD_WR_DATA(picH<<8|picL);

12.     }

13. }
    3 t! Z+ M. d! p, w
14.

15.

16. for(int a=0;a<11;a++)

17. {
    # U+ \8 h' X, c: A, n
18.     showimage4(gImage_1[a]);
    & l* k6 L- Z5 R, @7 K  }9 w
19. }

复制代码

ESP8266.h（AT控制）：

1. #ifndef __ESP8266_H
   * h' X. H. m5 c% _
2. #define __ESP8266_H

3.

4. //#include "stdint.h"

5.

6. //uint8_t aRxBuffer_rx1;      //接收中断缓冲

7. //uint8_t aRxBuffer_rx3;      //接收中断缓冲

8.
   , A8 W" M. d2 R( a# e( i& f
9. //typedef struct {
     a& ~7 {3 K* W, C- D  h  U$ m
10. //  uint16_t size;
    * L  \/ l7 w1 p* s/ U# _1 ~8 P
11. //  uint8_t buf[1022]; // 接收缓冲数组

12. //} UART_RXDATA;
    & C" D' O* V0 m" k  Y! ^
13.

14. //UART_RXDATA g_uart1_rx;
    1 p- X  E  D3 s' s
15. //UART_RXDATA g_uart3_rx;

16.

17. //char Data_buff[1022];

18.

19. //char weather[10];        //存储天气

20.
    * m, ^, d3 p+ @& r
21. //uint8_t temperature[2]={0,0};     //储存最高气温和最低气温
    # O1 J6 J$ d" x' d& C
22. //uint8_t temp = 0;

23.

24. //需要连接的wifi账号和密码，需要修改，且WiFi频段不支持5GHz
    + G/ w: ^3 H9 l% \( F2 j/ ~
25. #define WIFI_NAME "Wang"
    * y9 E7 Y, Z5 E2 b; f7 r! x
26. #define WIFI_PSW    "123456"
    7 E2 `* t8 Y. a8 p$ `' u6 U! O% a
27.
    % ^2 e- \+ O* D1 N$ W
28. 心知天气api,注意key=后面需要替换成自己账号的密钥

29. //char *get="GET https://api.seniverse.com/v3/weather/daily.json?key=SkV9zIBpwJAOixrJZ&location=chongqing&language=en&unit=c\r\n";

30.

31. //void HAL_UART_RxCpltCallback(UART_HandleTypeDef *huart);

32. void SendATCmd(char *cmd, int waitms);
    5 o# W1 g0 \$ A" E4 b
33. void esp8266_config(void);

34.

35.
    # N$ M. g# E' r; M* Z
36. #endif

复制代码

, b( ~/ X* l, `

ESP8266.h（AT控制）：

1. #ifndef __ESP8266_H
   % d5 |. n, t& C* ^+ ?/ }$ E
2. #define __ESP8266_H
   " u0 K) g6 I* H( V
3.

4. //#include "stdint.h"
   4 Z  r! g- ~/ ]' C2 b
5.

6. //uint8_t aRxBuffer_rx1;      //接收中断缓冲

7. //uint8_t aRxBuffer_rx3;      //接收中断缓冲

8.
   5 B0 E3 F9 U1 `% Q7 D
9. //typedef struct {
   . O" W# A" u% v, E
10. //  uint16_t size;
    . h/ R0 g  `4 u: g" v% P* Y8 k) U* }
11. //  uint8_t buf[1022]; // 接收缓冲数组
    * T  M) ?% r+ v6 c* q
12. //} UART_RXDATA;
      u* _2 m6 |! c9 ]6 D3 n6 m
13.

14. //UART_RXDATA g_uart1_rx;
    ! r: Q5 y- \/ y( j! t
15. //UART_RXDATA g_uart3_rx;
    & L$ [. l2 R4 _" A8 H& ^# E
16.
    4 ~( h, I. {; W* M8 s
17. //char Data_buff[1022];
    9 ]) Q' l9 k& L
18.

19. //char weather[10];        //存储天气

20.
    1 w. u3 y0 p; s8 h, D: @7 C
21. //uint8_t temperature[2]={0,0};     //储存最高气温和最低气温

22. //uint8_t temp = 0;

23.

24. //需要连接的wifi账号和密码，需要修改，且WiFi频段不支持5GHz

25. #define WIFI_NAME "Wang"
      j* z! p* p: {' q
26. #define WIFI_PSW    "123456"

27.
    - X+ J0 I4 q" S  N" C/ v
28. 心知天气api,注意key=后面需要替换成自己账号的密钥

29. //char *get="GET https://api.seniverse.com/v3/weather/daily.json?key=SkV9zIBpwJAOixrJZ&location=chongqing&language=en&unit=c\r\n";

30.

31. //void HAL_UART_RxCpltCallback(UART_HandleTypeDef *huart);

32. void SendATCmd(char *cmd, int waitms);
    , f+ l) t7 F4 V" E) ]
33. void esp8266_config(void);

34.
    ; V0 \6 d* M" x, M, r. I! p3 S6 ^
35.

36. #endif

复制代码

/ p0 P+ E/ {: ?. N$ K. S

ESP8266.c：

1. #include "esp8266.h"
   7 O' K5 j# W6 h, z, M- t7 V% G
2. #include "usart.h"
   ( g' D4 x% {' H5 w2 {6 V% F/ o
3. #include <stdio.h>

4. #include <string.h>
     h! x% i* R' Q5 V7 `0 f
5. #include <stdlib.h>

6. #include "lcd.h"
   $ n5 v; j' a$ q' d5 k( _! g; D
7.

8.

9. void SendATCmd(char *cmd, int waitms)

10. { // 发送AT指令给串口3

11.   if (NULL != cmd)
    ) r6 r# k" E6 ?0 w0 r! a6 `
12.   {

13.     HAL_UART_Transmit(&huart3, (uint8_t *)cmd, strlen(cmd), 0xFFFF);

14.     if (waitms > 0)

15.       HAL_Delay(waitms);  // 延时等待ESP01模块应答时间

16.   }

17. }

18.
    1 W5 A8 s& d2 g7 n8 y; _/ Y
19. void esp8266_config(void)
    , T/ n% B: `5 \; P/ O
20. {

21.     char str[200];

22.     sprintf(str, "AT+CWJAP="%s","%s"\r\n", WIFI_NAME, WIFI_PSW);
    ; Y2 g. p( e$ Z: F% o
23. //    SendATCmd("+++", 500);        // 退出透传模式

24.     SendATCmd("AT\r\n", 2000);      // 测试ESP01模块是否存在
    6 J# N4 V/ v4 C& K, d" I
25. //    SendATCmd("AT+GMR\r\n",3000);  // 查看模块版本信息
    9 f3 P% _  x" k3 i) U
26.     SendATCmd("AT+CWMODE=1\r\n", 2000);  // 开启STA+AP模式 ==================
    $ \7 R; K7 {- V+ m0 j9 j2 r
27.     SendATCmd("AT+RST\r\n", 3000);

28.     SendATCmd(str, 10000);  // 连接无线路由器或者手机热点，等待10秒 ============
    . o- m- {- F& @+ j9 l. a4 o- W
29.     SendATCmd("AT+CIPMUX=0\r\n", 2000);  // 关闭多连接
    6 ]4 o- s( a  x0 q% B: ?7 A% C1 E
30.     SendATCmd("AT+CIPSTART="TCP","api.seniverse.com",80\r\n", 2000);  // 连接心知天气TCP服务器
    1 X" ]$ p1 v$ W& d5 x3 A0 l
31.     SendATCmd("AT+CIPMODE=1\r\n", 500);  // 开启透传模式

32.     SendATCmd("AT+CIPSEND\r\n", 500);    // 开始透传

33.

34.     SendATCmd("GET https://api.seniverse.com/v3/weather/daily.json?key=SkV9zIBpwJAOixrJZ&location=zhenjiang&language=en&unit=c\r\n", 2000);
    2 o) p" ]! p! s+ `
35. }


复制代码

注意，key=后面尽量换成自己的密钥，location=后面也可以换成自己所在城市的字母。

, D  _; \1 q9 O# \+ A8 A  A

5.2.2 ESP8266信息解码

0 C, K+ ^2 b" l: ]

这部分作者取巧，使用了字符串对比和指针取值的操作。

strstr（）函数：

: |8 g, G5 m  w" i  Q# ?; Z

  {: {: I0 R1 J, C8 _

代码

1.       char *p;

2.       p =  strstr(Data_buff,"text_day");        //查找天气
   # T& V! h6 t8 `& O0 L
3.       sscanf(p+11,"%[^"]",weather);
   & @# z- c0 C4 T& I
4. //      LCD_ShowString(40,80,(uint8_t*)weather);

5.       p = strstr(Data_buff,"high");                //查找气温

6.       temperature[0]=atoi(p+7);
   ( c  E  R0 w, ^, E8 t% @
7.       p = strstr(Data_buff,"low");

8.       temperature[1]=atoi(p+6);

9. //      LCD_ShowxNum2(45,40,temperature[1],2,24,0);

10.       LCD_ShowxNum2(160,207,temperature[0],2,24,0);
    1 }7 b! }/ f) [" D1 P, k( ^4 m' |
11.

12.       //温度
    % T( K7 E% Q2 J2 E2 `& p
13.       value = (temperature[1]+temperature[0])/2;

14.       LCD_ShowxNum2(52,160,value,2,24,0);
    , n" G' n5 \5 B0 x  ?
15.

16.       //湿度
    4 v$ r* u1 g, M
17.       p = strstr(Data_buff,"humidity");

18.       humidity=atoi(p+11);

19.       LCD_ShowxNum2(132,160,humidity,2,24,0);
    3 u$ z0 N  ]1 Z1 Q0 G
20.       LCD_ShowNew(161,160,'%',24,0);
    & S- D# Z7 E4 I/ B) q/ W
21.

22.       if((strstr(weather,"Overcast")) || (strstr(weather,"Mostly Cloudy")) || (strstr(weather,"Partly Cloudy")) || strstr(weather,"Cloudy"))
    , K; J& h% V* ?2 U3 \
23.       {
    7 P5 g& \  z. g  P; H+ b
24.         Overcast();

25.       }

26.       if((strstr(weather,"Sunny")) || (strstr(weather,"Clear")) || (strstr(weather,"Fair")))      //ÇçÌì
    & z7 N( p8 e3 U& P' G5 B
27.       {

28.         Sunny();

29.       }
    : v) k! F* z# u% y  h# m
30.       if((strstr(weather,"Shower")))

31.       {
    ) C, N5 X3 V+ b+ F- M7 G0 p+ d4 _% w5 @
32.         Shower();
    % V, {+ y& p' X- ^  D1 \' T
33.       }
    6 c/ ~3 f$ ?8 O9 \& A+ b7 ^  c, \$ e5 [
34.       if((strstr(weather,"Thundershower")) || (strstr(weather,"Thundershower with Hail")))
    & `$ I1 h/ F8 }  V7 q( a
35.       {
      c8 i+ R' u: }" X9 z
36.         Thundershower();
    4 b0 V( M& e: `7 Q
37.       }
    5 ^4 q) u7 w# w" o! M/ v% B
38.       if((strstr(weather,"Light rain")) || (strstr(weather,"Moderate Rain")))
    / y0 [& W5 t3 m
39.       {
    8 k0 q! F# a9 A5 Q( s) w+ N0 i
40.         smallrain();
    & I( }, A, Y0 ?3 {' ?- f2 G
41.       }

42.       if((strstr(weather,"Heavy Rain")) || (strstr(weather,"Storm")) || (strstr(weather,"Heavy Storm")) || (strstr(weather,"Severe Storm")))

43.       {

44.         Bigrain();
    $ I' U0 J' v8 r: p% R' D7 P
45.       }
    # z/ \# ]! h6 Y; u6 n
46.       if((strstr(weather,"Ice Rain")) || (strstr(weather,"Sleet")) || (strstr(weather,"Snow Flurry")) || (strstr(weather,"Light Snow")) || (strstr(weather,"Moderate Snow")) || (strstr(weather,"Heavy Snow")) || (strstr(weather,"Snowstorm")))

47.       {

48.         snow();

49.       }

复制代码

% i/ T4 Q1 e* p# W

5.3 RTC代码

rtcdisplay.h：

1. #ifndef __RTCDISPLAY_H
   5 W9 i$ J- y5 y
2. #define __RTCDISPLAY_H

3.
   3 c% C8 m+ x* D( R# v0 D
4. void RTC_display();
   - y9 J& [5 G7 p7 q; D
5.
   - l+ T/ E$ r7 u, ^. O
6. #endif

复制代码

rtcdisplay.c：

1. #include "rtcdisplay.h"

2. #include "rtc.h"

3. #include "lcd.h"
   * E1 \1 B1 E/ i8 l+ A7 I9 W/ p
4.

5. RTC_DateTypeDef GetData;  //获取日期结构体

6. RTC_TimeTypeDef GetTime;   //获取时间结构体
   ( C9 |5 \7 Z2 I2 w6 A& n
7.

8. void RTC_display()        //RTC DISPLAY
   $ h1 \# j; W( ]0 s
9. {

10.
    - g. X2 Z; H. H+ G) N- M
11.     /* Get the RTC current Time */

12.     HAL_RTC_GetTime(&hrtc, &GetTime, RTC_FORMAT_BIN);

13.     /* Get the RTC current Date */
      k. Q+ d$ w& U  o+ q; B) A3 K
14.     HAL_RTC_GetDate(&hrtc, &GetData, RTC_FORMAT_BIN);
    ; \3 B8 j/ S/ J" B9 D. @4 W/ i# m
15.

16.     /* Display date Format : yy/mm/dd */
    1 [  J$ m7 e* n  k
17. //    OLED_ShowNum(0,0,2000+GetData.Year,4,16);      //year
    4 v2 b# S1 j) O3 J* C
18. //    OLED_ShowStr(35,30,".",2);

19. //    OLED_ShowNum(45,0,GetData.Month,2,16);        //month
    % W  Q+ j; b# |8 e2 J
20. //    OLED_ShowStr(60,30,".",2);
    ; r% F4 H% V* q, p# K/ W* x
21. //    OLED_ShowNum(70,0,GetData.Date,2,16);          //date

22.

23.     /* Display time Format : hh:mm:ss */
    5 o% X" r* }9 S' t1 [% ?
24.     LCD_ShowxNum2(15,75,GetTime.Hours,2,60,0);        //hour

25. //    LCD_ShowNew(75,65,':',60,0);
    ; U8 ^; |% H( y+ h, O( |% G, G( y
26.     LCD_ShowxNum2(105,75,GetTime.Minutes,2,60,0);      //min

27.     LCD_ShowxNum2(180,105,GetTime.Seconds,2,32,0);      //seconds

28.
    5 N1 W* d- x6 w: O) q0 v7 \5 S
29. }

复制代码

这里RTC的时钟显示

' @5 _% @( A% R3 c, K0 l1 [+ t

转载自： 古月居

如有侵权请联系删除
, B8 a) D! \  u- m. A# i6 y
