基于STM32CUBEMX之外部中断经验分享

[复制链接]
攻城狮Melo 发布时间:2023-4-13 18:01
概述
    外部中断和事件控制器 (EXTI) 管理外部和内部异步事件 / 中断,并生成相应的事件请求到CPU/ 中断控制器和到电源管理的唤醒请求。本例程主要讲解如何使用外部中断触发LED。

0 e% ]* S& r3 O% H7 G( l* S, k( r* R
硬件准备

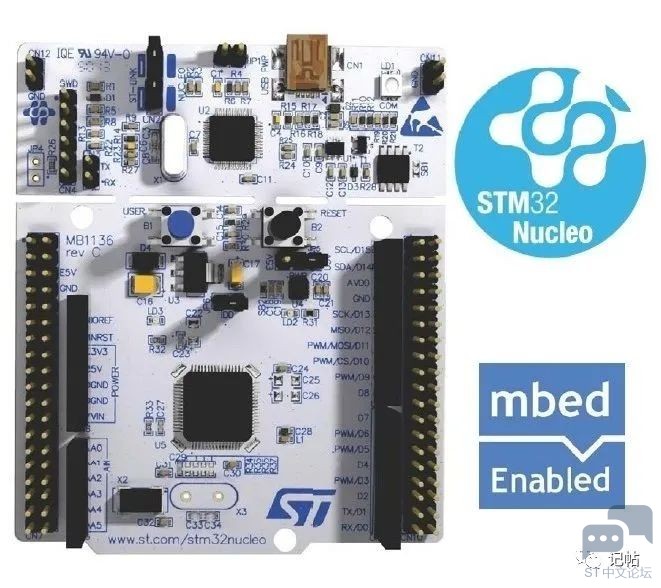

    首先需要准备一个开发板,这里我准备的是NUCLEO-F030R8的开发板:    * Q' G7 D8 d, C6 l3 D+ R
8 c6 v7 @/ m/ l( ^6 @

8 {0 {; D* n1 x4 H0 J+ Q选择芯片型号

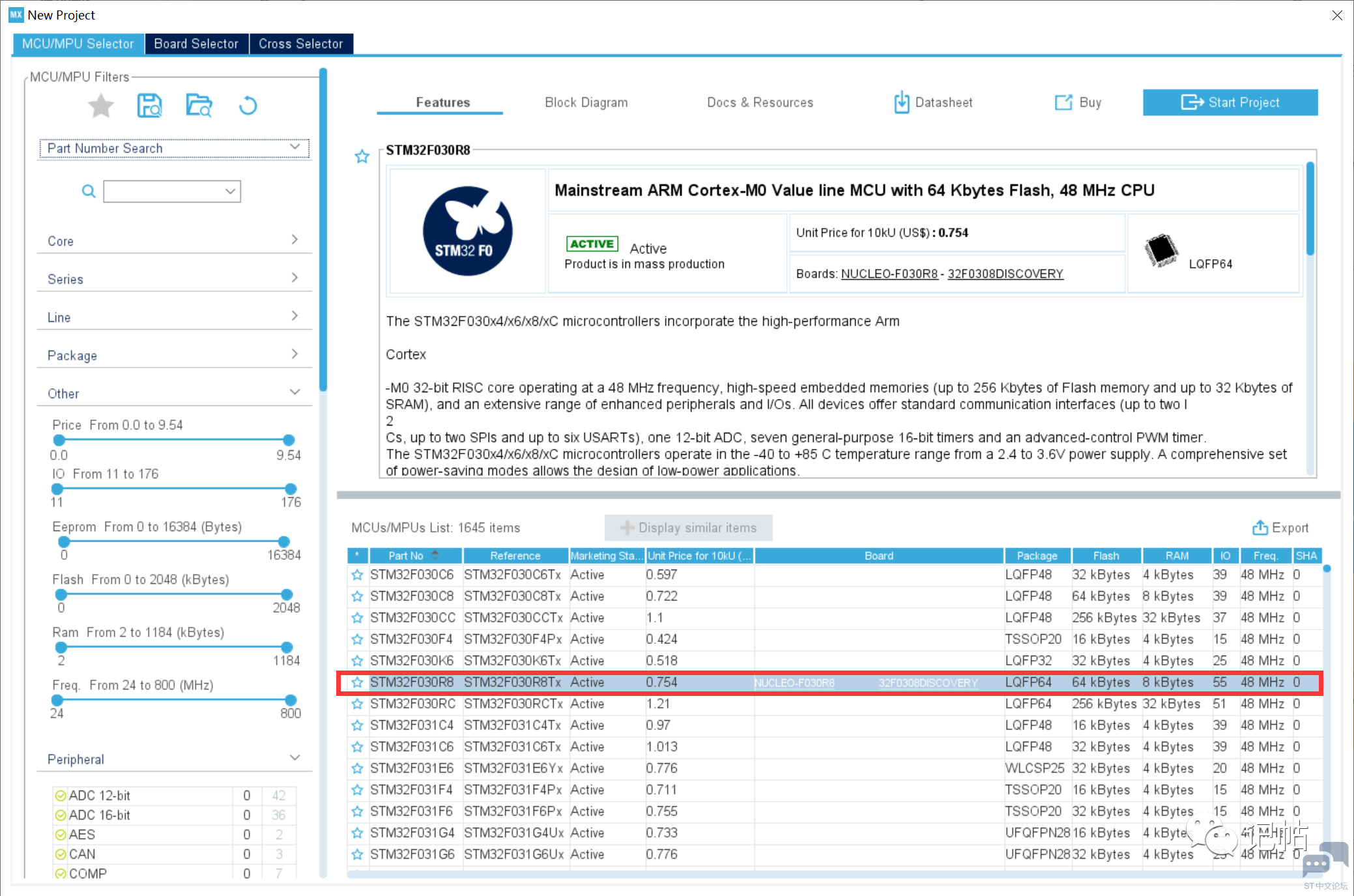

       使用STM32CUBEMX选择芯片stm32f030r8,如下所示:

: t! B4 e2 b  n7 L2 K; {& J

3 k* }: p4 t4 `/ [" v% m
配置时钟源

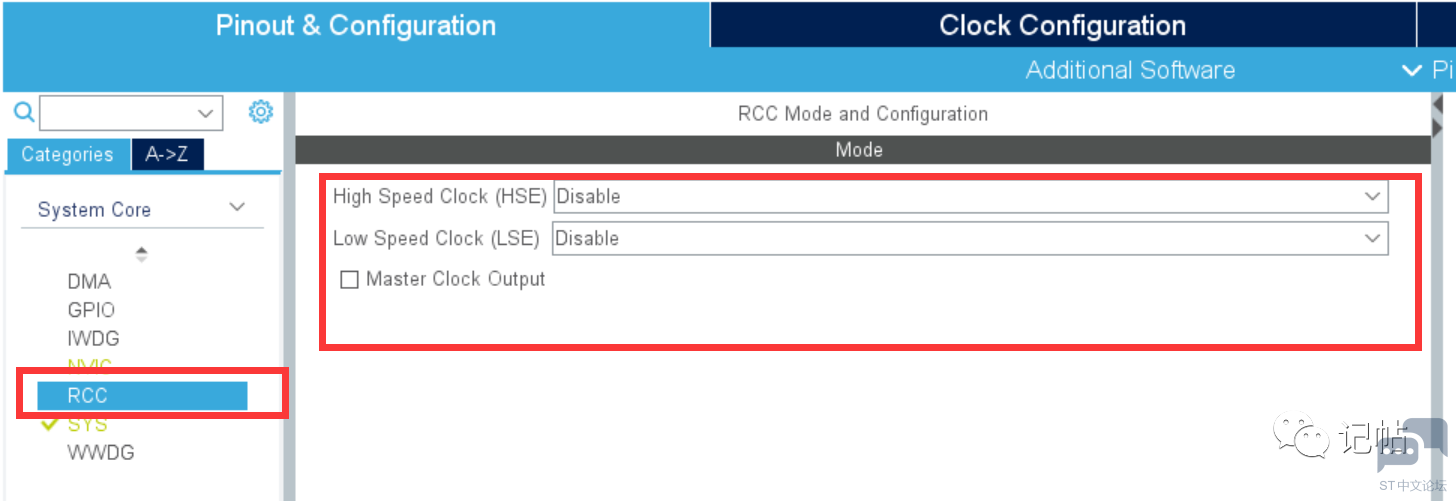

    HSE与LSE分别为外部高速时钟和低速时钟,在本文中使用内置的时钟源,故都选择Disable选项,如下所示:
7 U7 E' i9 Q0 M4 z. a- m: {
! [) [. p9 g2 f+ o5 F. A# h

! S% s# n* ?! e) {3 e4 n

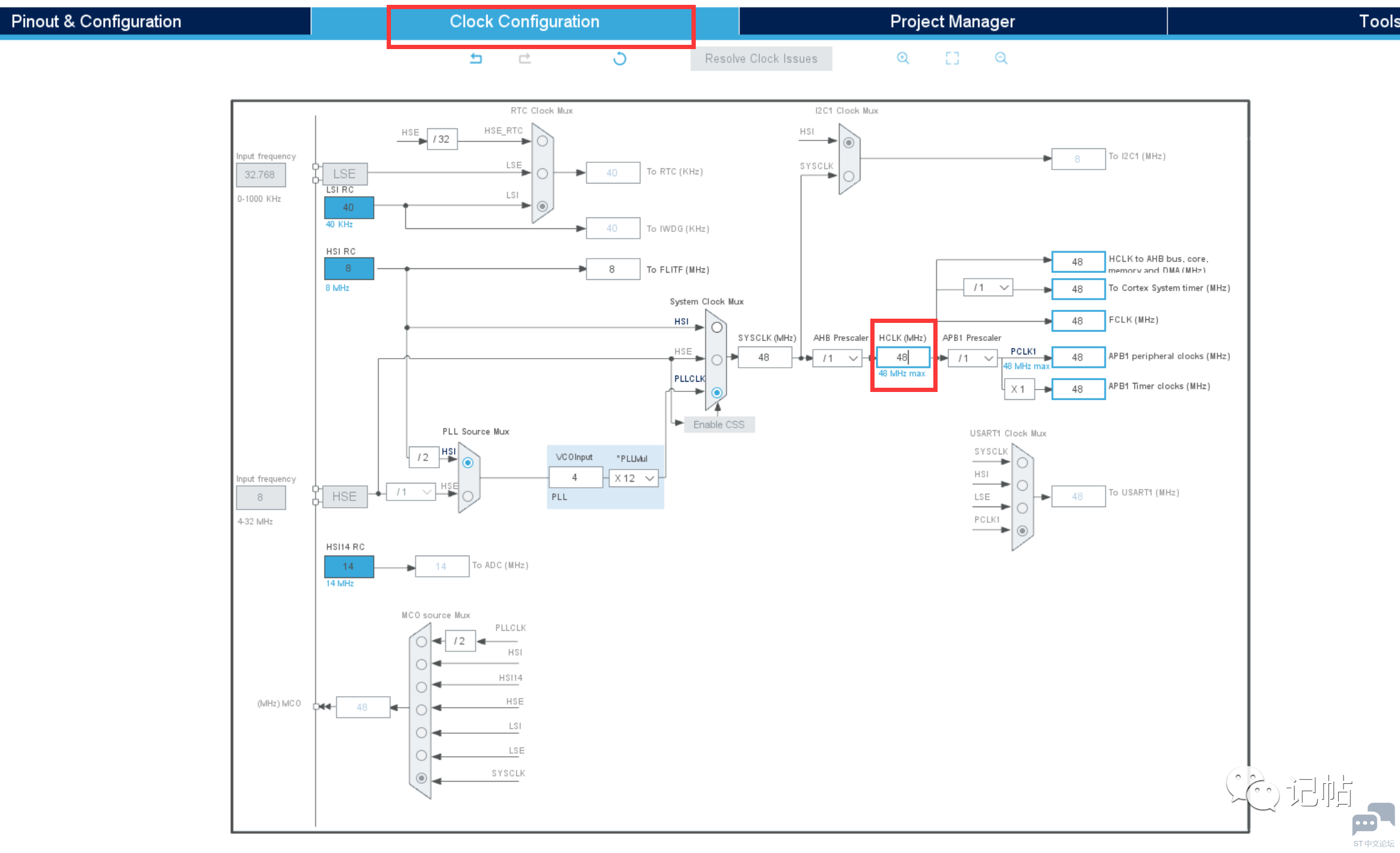

配置时钟树
    STM32F0的最高主频到48M,所以配置48即可:2 g- v( T. O7 q4 R/ F7 y" E
% Q2 ^5 [4 u! i
" _( ~8 ~1 h% s* B

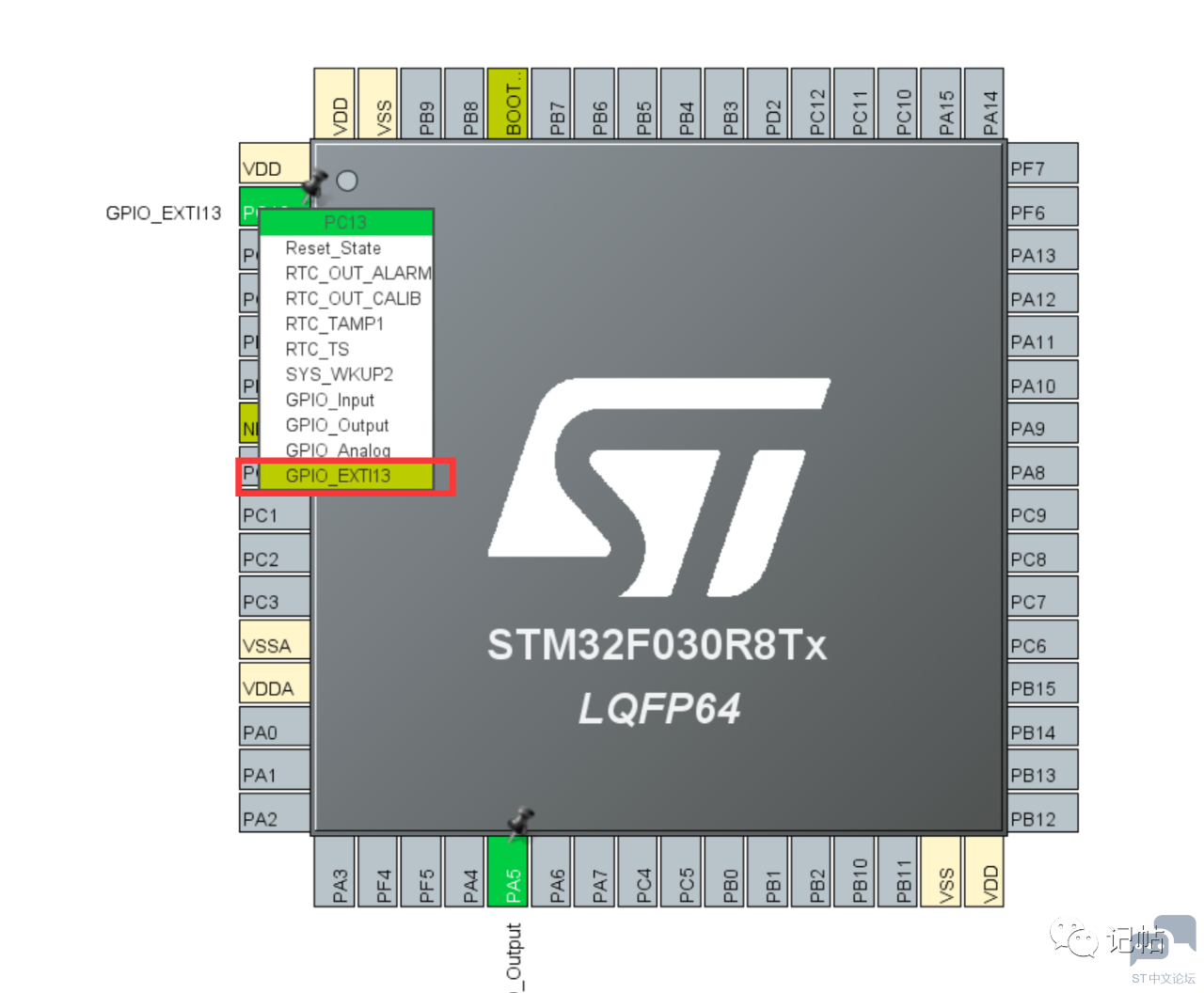

中断口配置

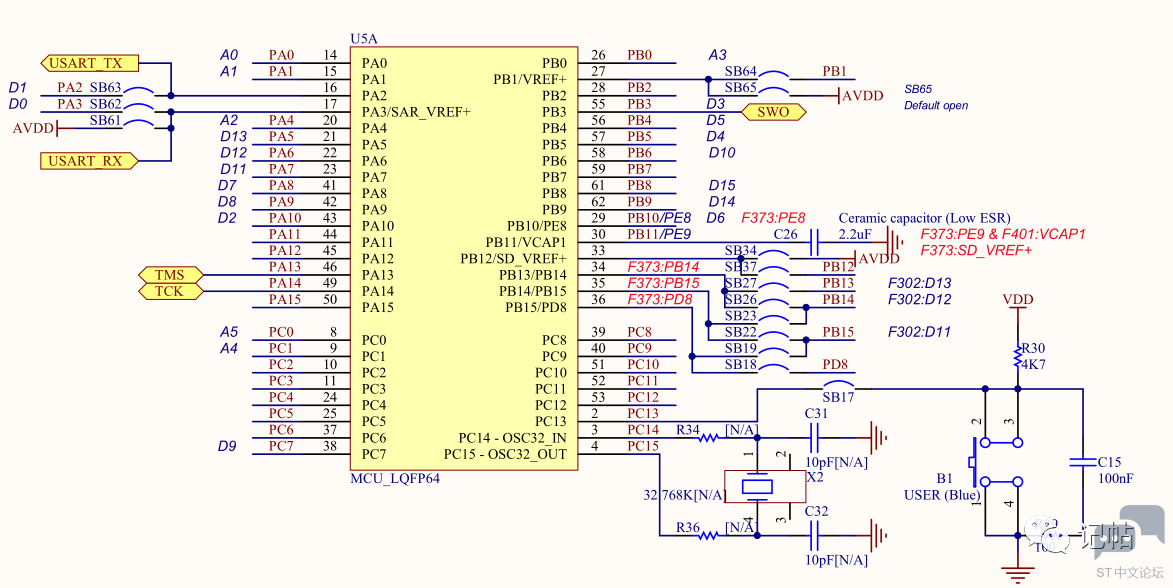

    开发板上的PC13为蓝色按钮,故配置此端口为中断口。
) s) R+ P1 G5 @8 p8 [3 \* E

0 i0 v( o" ~/ x9 x( W

/ N, U3 [8 `# P8 \, m# P

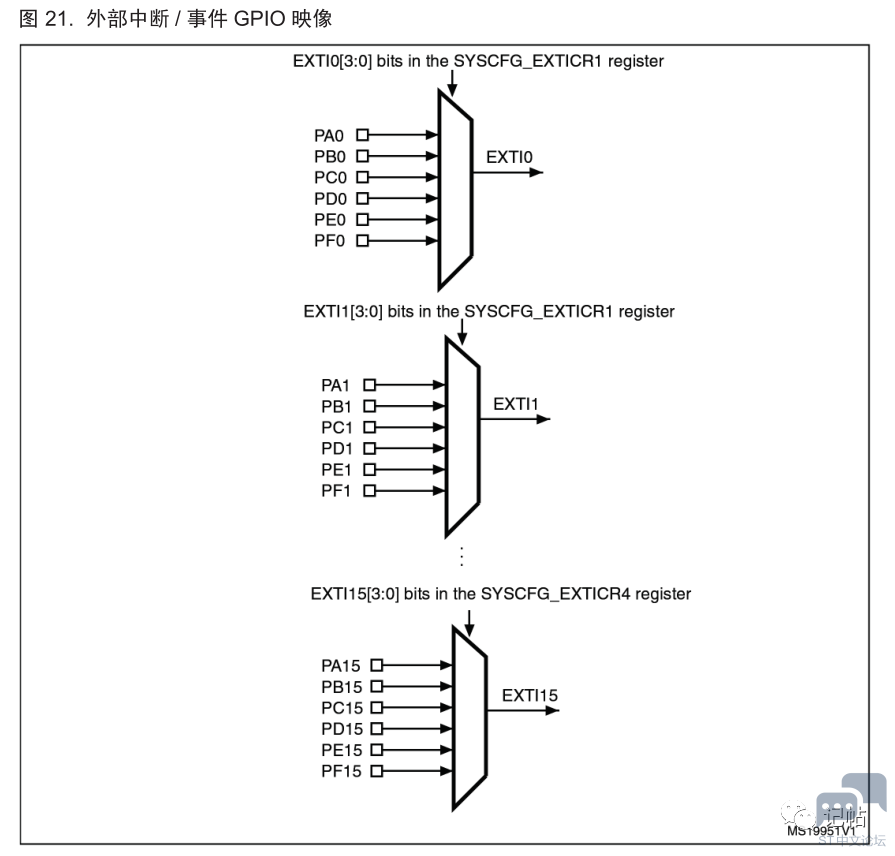

    GPIO 口连接到 16 个外部中断 / 事件线如下图 。可以看到PC13应该是在EXTI13上。
1 u$ K$ w3 g! N8 r2 g9 D- f% Y& [$ r9 X+ N
& I* B, ]1 l% c4 m0 s4 e+ n

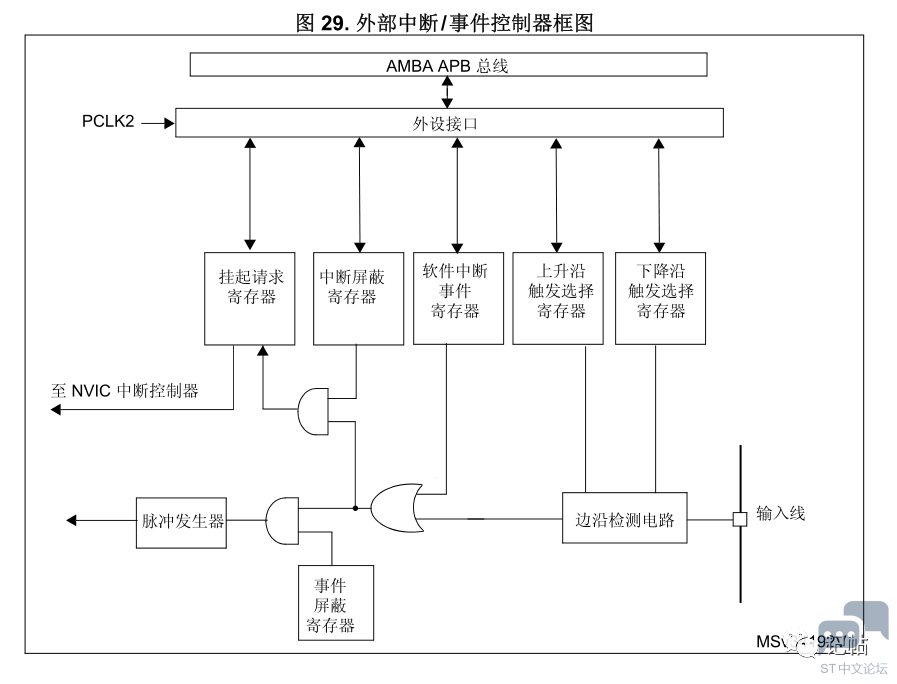

    外部中断/事件控制器用于产生事件/中断请求的边沿检测器。每根输入线都可单独进行配置,以选择类型(中断或事件)和相应的触发事件(上升沿触发、下降沿触发或边沿触发)。每根输入线还可单独屏蔽。挂起寄存器用于保持中断请求的状态线。
' z; z3 Q! q  F; n. e% h

( k+ B8 U% ?, I2 Z0 J" `

. @, b, [0 r( N) r# [9 t5 ]

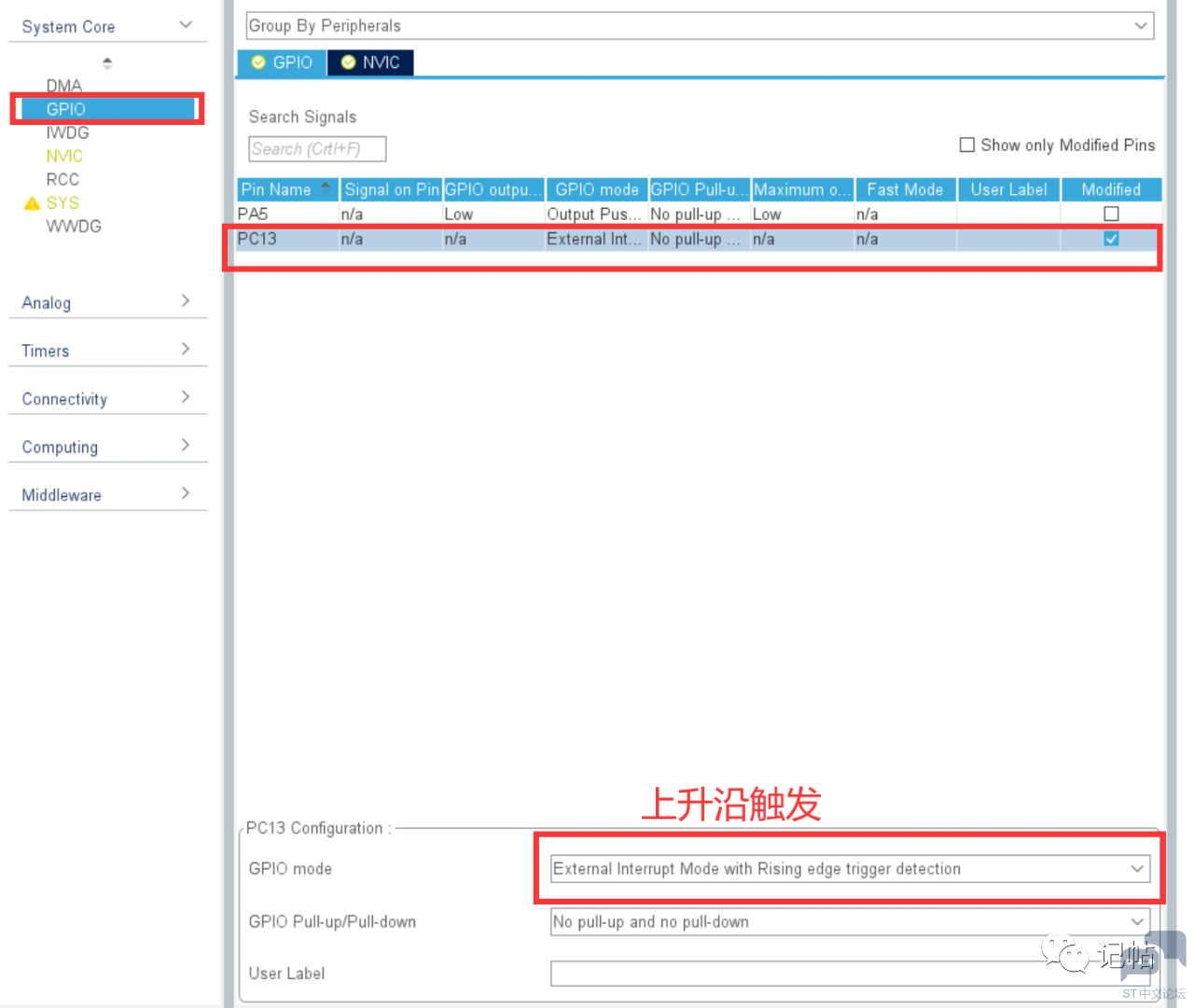

    所以需要配置中断口是上升沿触发或者下降沿触发。: Q1 l# p  _* u$ p6 b, Q' s
" Z; c5 ]' h3 A4 J  k" {

1 }6 C7 y1 }0 W+ d0 x# r

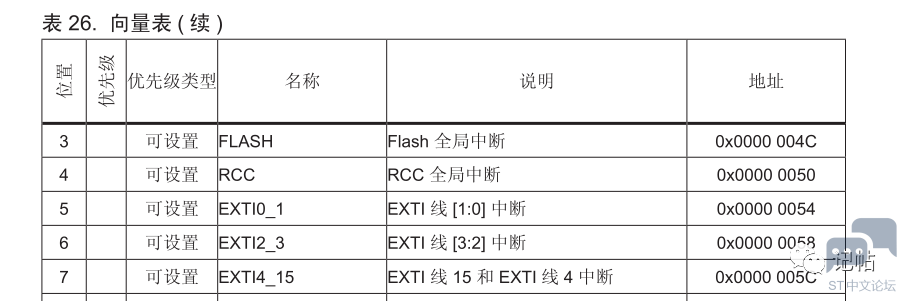

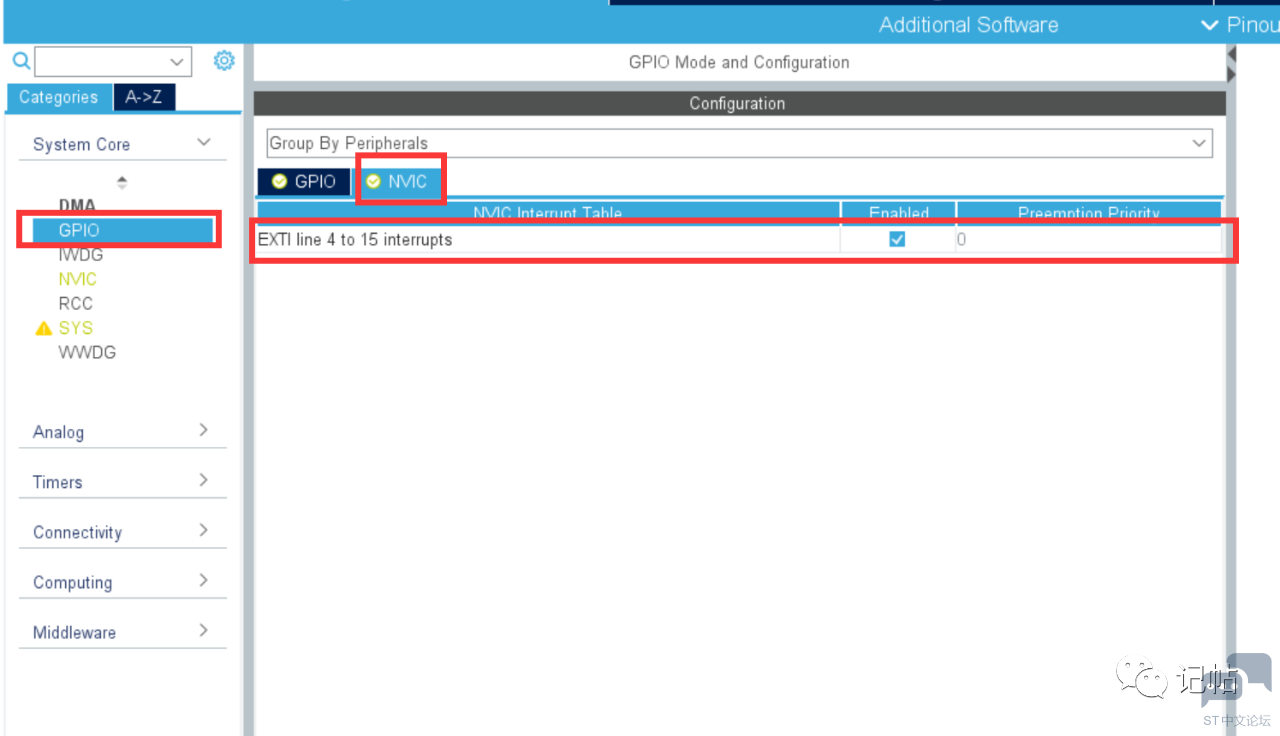

    查看向量表可以得知PC15应该开启EXIT4到15的中断。! Q& ?+ e" S9 G/ d# f

7 M/ H1 M6 q' ]9 S4 z" \  Y
* d  p5 E5 x! x8 H( [

* r* W1 L( t% i# }5 P
2 Q9 R  J; N+ Y. @( b+ JGPIO配置

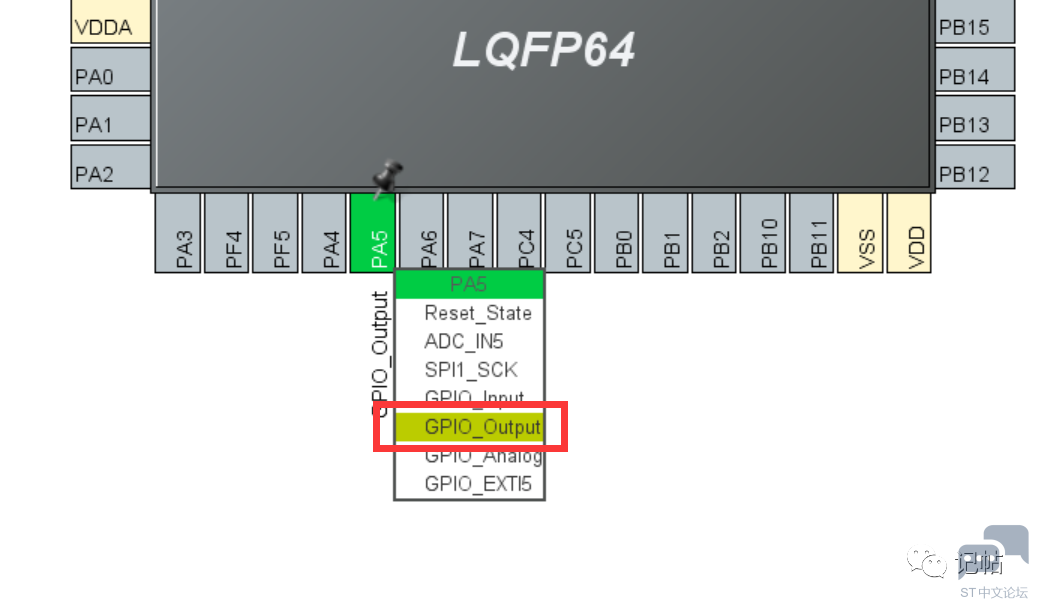

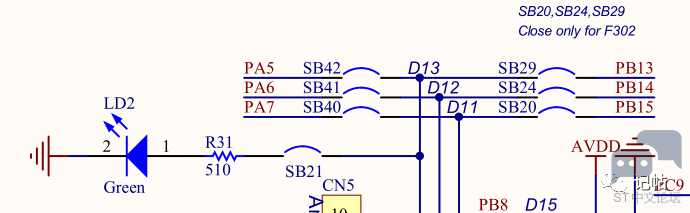

    PA5为板上LED灯,配置PA5为输出口,当中断发生时候改变IO口极性。
" H8 d$ z* g0 z6 k+ }3 A, e. U

6 J8 S: t2 O  c3 l; J4 C9 m; C4 h


: h% W3 Y1 K8 y: M1 K) B

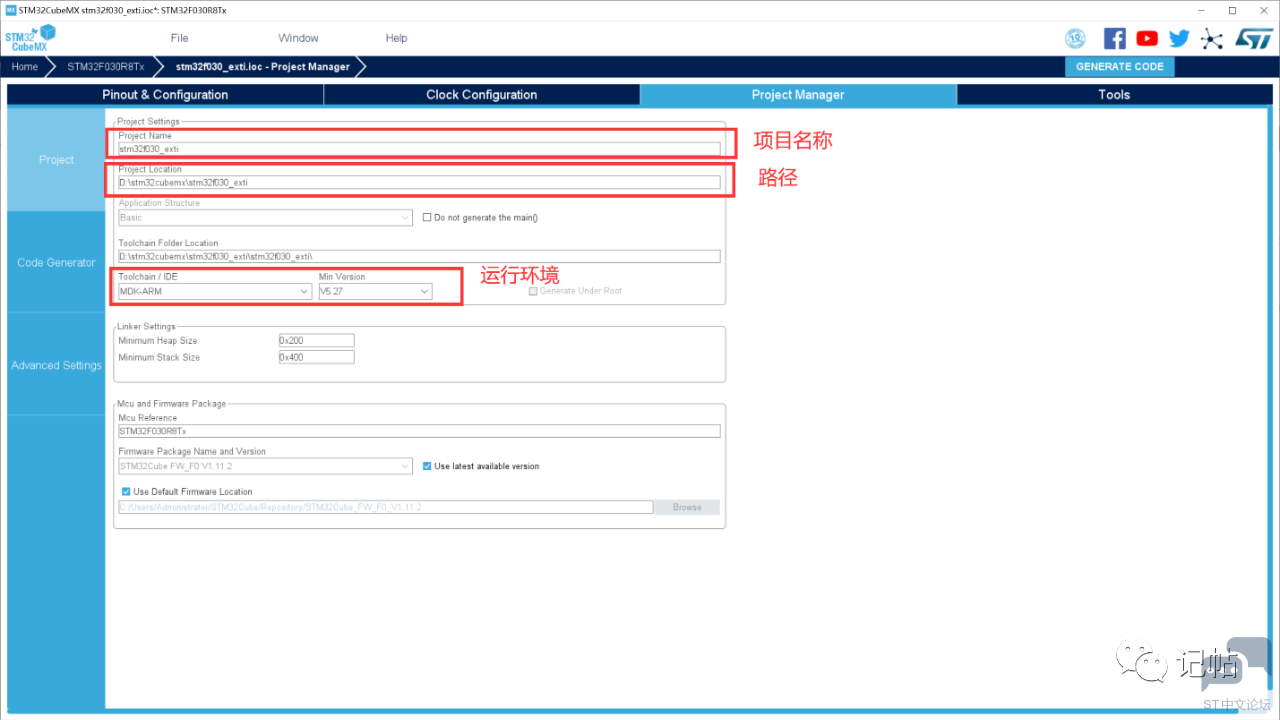

生成工程设置
    注意在生产工程设置中不能出现中文,不然会报错。
6 L' l/ h) l, M; r/ D$ A# M4 m- E
% X, ]0 z# Z/ ~+ o. V# S

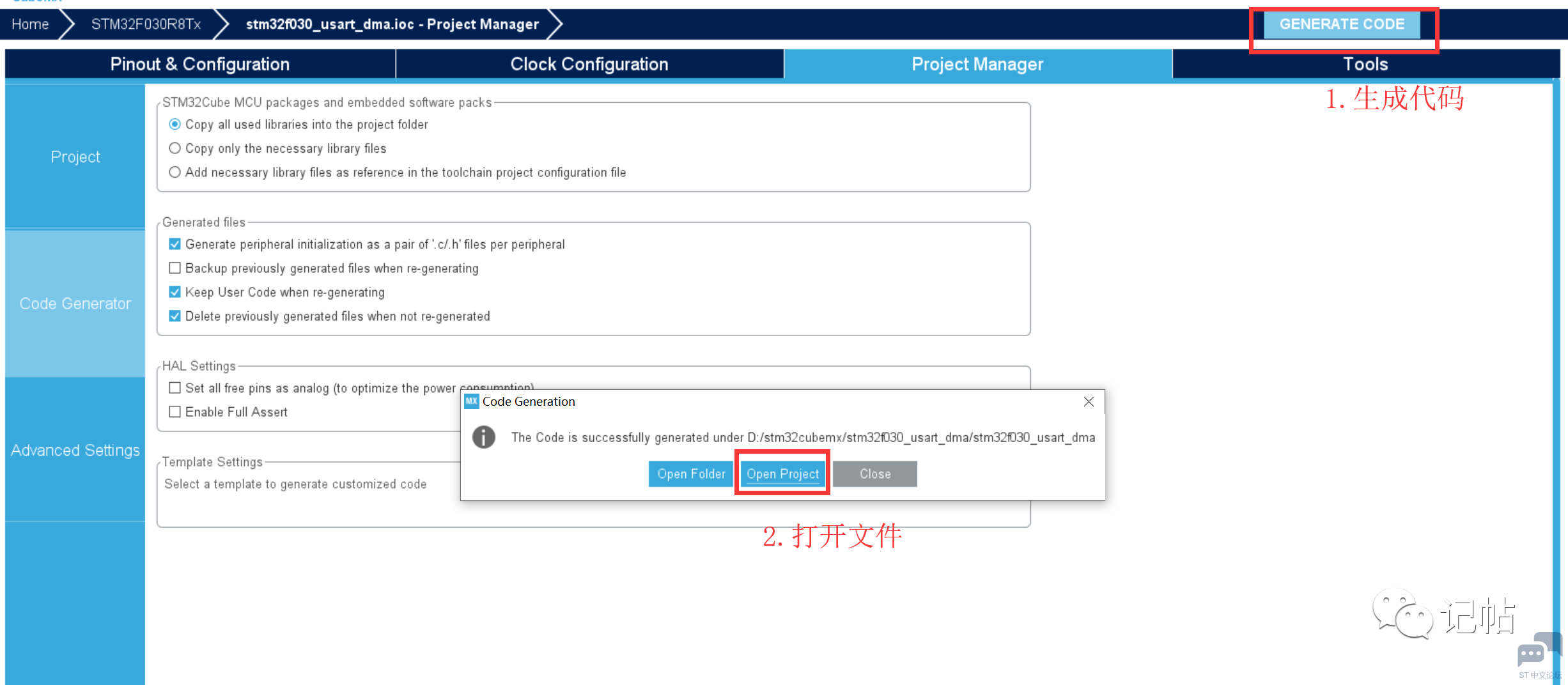

生成代码
6 ~. `4 e4 x+ E
' L- |! ^2 `& X* v* g! b3 e

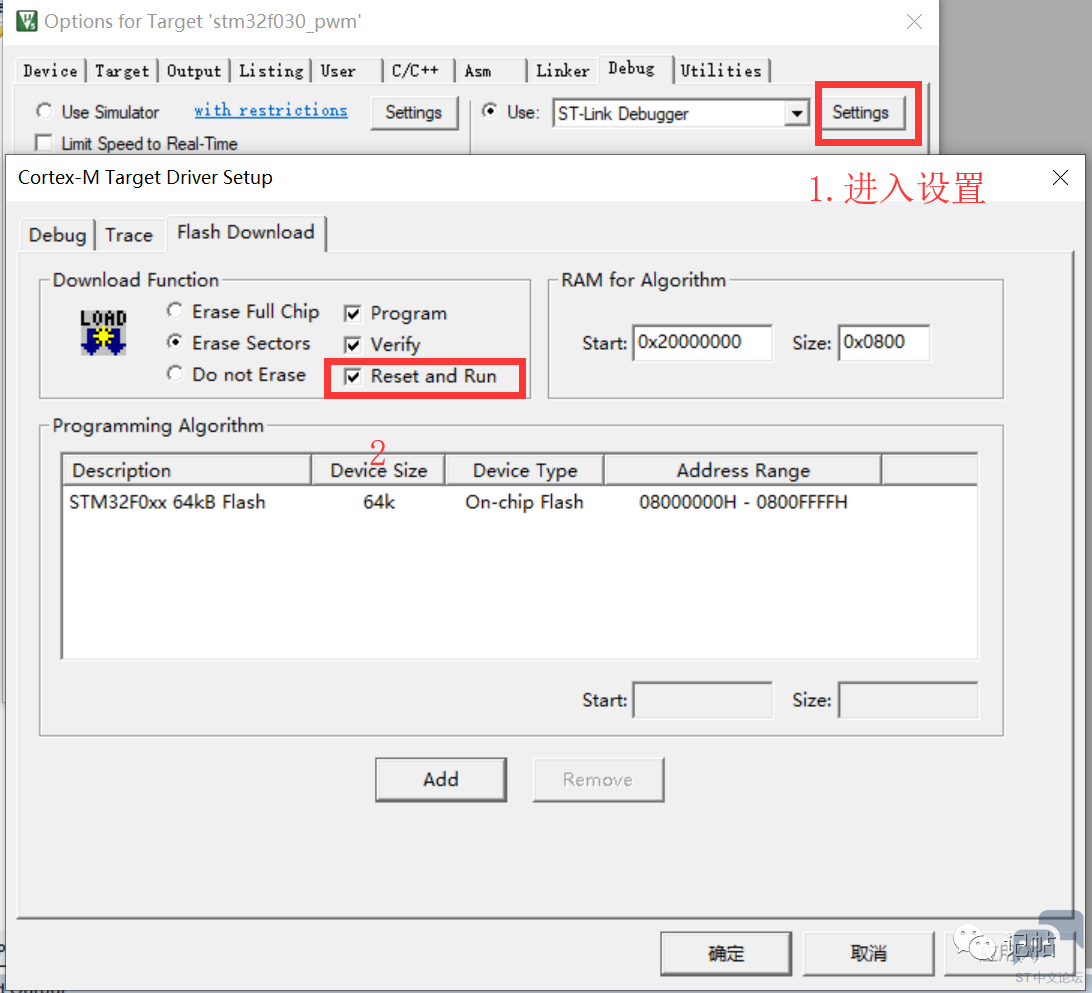

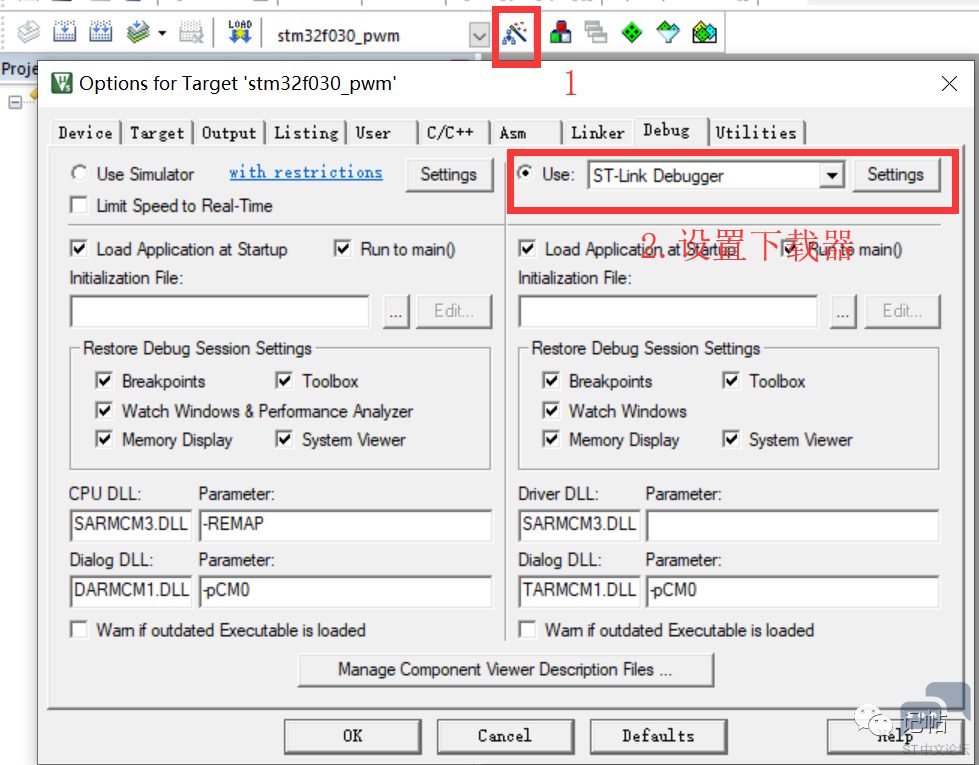

配置keil
) A( A" G; a* s! O! x9 s; F9 J
, s( n- y6 Z; u' Z# a

, \, f! F1 A+ H& u6 t
1 v7 a* }# V& |6 @设置IO口模式

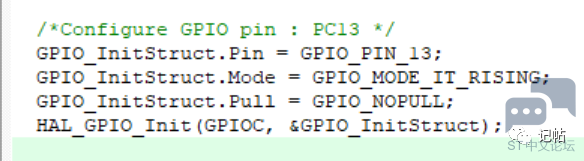

首先在mian.c的MX_GPIO_Init中,GPIO_Initure.Mode=GPIO_MODE_IT_RISING,这里设置为上升沿触发。Mode值为GPIO_MODE_IT_RISING(外部中断上升沿触发),GPIO_MODE_IT_FALLING(外部中断下降沿触发)或者GPIO_MODE_IT_RISING_FALLING(外部中断双边沿触发)。
GPIO_InitStruct.Pull=GPIO_NOPULL,这个为管脚悬空,没有上下拉。
1 _% B0 D& V$ T
1 N9 ]0 C( v8 Z0 w# g

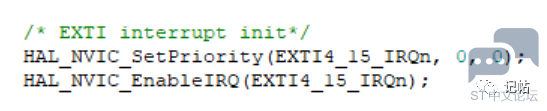

配置中断优先级(NVIC)
    同样的,在mian.c的MX_GPIO_Init中,设置好中断线和 GPIO 映射关系,然后又设置好了中断的触发模式等初始化参数。既然是外部中断,涉及到中断我们当然还要设置 NVIC 中断优先级。
HAL_NVIC_SetPriority的中间0表示抢占优先级为0,最右边的0表示子优先级为0。
  • 抢占优先级比子优先级的优先权更高,这意味抢占优先级更高的中断会先执行,而不管子优先级的优先权,数值越低优先级越高。
  • 同理,如果抢占优先级相同,那么就会比较子优先级,子优先级更高的中断将会先被执行,数值越低优先级越高。
  • 当两个中断源的抢占式优先级相同时,这两个中断将没有嵌套关系,当一个中断到来后,如果正在处理另一个中断,这个后到来的中断就要等到前一个中断处理完之后才能被处理。如果这两个中断同时到达,则中断控制器根据他们的响应优先级高低来决定先处理哪一个;如果他们的抢占式优先级和响应优先级都相等,则根据他们在中断表中的排位顺序决定先处理哪一个。
    , K; L! C; L/ @2 M, |

  n/ h; I% V1 k: G- V+ t0 J
2 R2 \9 p2 V; p  K, i: n6 V& [
中断服务函数
    配置完中断优先级之后,接着要做的就是编写中断服务函数。中断服务函数的名字是在 HAL 库中事先有定义的。STM32F0的IO口外部中断函数只有3个。
! K4 V* n$ G. Q% P$ \# S3 Z

& u; s6 s- e4 Q3 y
    中断线 0-1每个中断线对应一个中断函数,中断线 2-3共用中断函数 ,中断线 4-15 共用中断函数。一般情况下,我们可以把中断控制逻辑直接编写在中断服务函数中,但是 HAL 库把中断处理过程进行了简单封装。! J. o1 [. {! }: |5 ^2 C

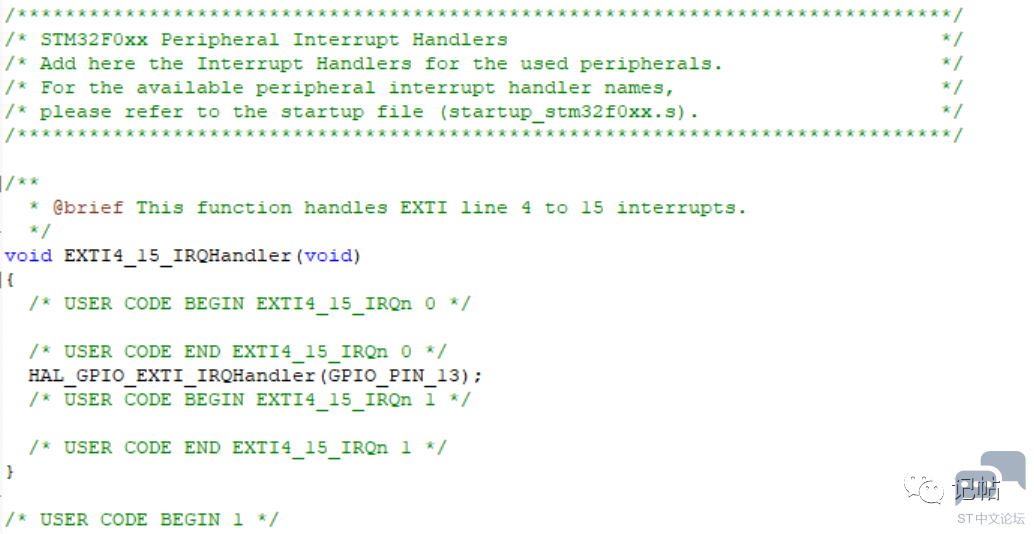

在stm32f0xx_it.c中,程序开始执行EXTI4_15_IRQHandler函数,EXTI4_15_IRQHandler函数只是调用了另一个函数HAL_GPIO_EXTI_IRQHandler(GPIO_PIN_13);
9 A8 L0 G9 j" H+ t

3 q2 u' Y/ C1 z& I7 T5 @6 V& s

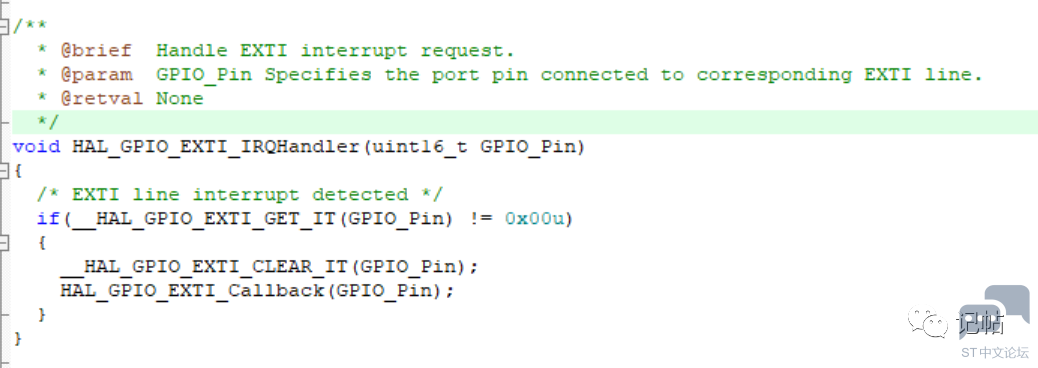

    在stm32f0xx_hal_gpio.c中,HAL_GPIO_EXTI_IRQHandler该函数实现的作用非常简单,就是清除中断标志位,然后调用回调函数HAL_GPIO_EXTI_Callback()实现控制逻辑。根据函数名Callback也能看出来这里才是真正执行具体功能的函数,该函数需要在mian.c文件中重写,通过判断中断是来自哪个IO口编写相应的中断服务控制逻辑。

$ s/ a1 ^; L! M, d
, w4 Y! p& ~/ a+ F
代码
    在main.c中,重写HAL_GPIO_EXTI_Callback。
  1. /* USER CODE BEGIN 4 */+ n, m* k4 d/ Y4 f, ]* `" X& w
  2. void HAL_GPIO_EXTI_Callback(uint16_t GPIO_Pin){' j: D: G) e0 q- w& Y6 Q
  3.     if(GPIO_Pin == GPIO_PIN_13){/* KEY */  ( u& r# K6 G  Z
  4.         /* 翻转LED */
    $ H, T) W  u; e6 M9 T% _4 A
  5.         HAL_GPIO_TogglePin(GPIOA,GPIO_PIN_5);
    + V: E- w5 c1 p& d4 Y% V
  6.     }
    4 ]% \1 E3 z1 C; [* D
  7. }5 C% U* l" h3 q5 v4 O
  8. /* USER CODE END 4 */
复制代码

7 I3 r1 }2 H4 m$ \9 B/ w7 x6 R
演示效果
     LED灯随着按键按下改变极性。$ q! l* J& }5 c1 i# O

# K% E) L+ r( S( H" ], d& V
转载自:记帖
如有侵权请联系删除
