工程简介

基于STM32H750VB的核心板，兼容STM32H7B0VB，4层板设计，在保证小体积的基础上集成了双Flash，SD卡槽和RGB屏幕接口等外设。

设计特性

• 基于STM32H750VB设计，与STM32H7B0VB，STM32H730VB，STM32H725ZG，STM32H743VI等H7系列的100脚单片机兼容
• 已为H750VB和H7B0VB优化
• 大小与中华人民共和国居民身份证基本相同，容易配盒子
• 带有RGB屏幕接口，与正点原子的RGB屏幕接口兼容
• 使用H750VB时，可以直接驱动480x272@RGB565的屏幕；使用H7B0VB时可以直接驱动分辨率高达800x480@RGB565的显示屏
• 一个QSPI-Flash，等长走线以保证性能，可用于存储代码并支持直接执行（XIP技术）
• 一个SPI-Flash，可以用于存储其他数据



• 4个按键，包含一个复位按键，一个BOOT按键，以及两个用户自定义按键，其中按键A拥有休眠唤醒功能
• 板载CH340C USB-UART电路，可直接用于串口调试下载等功能
• 一个USB-OTG接口，支持USB-IAP功能。接口上带有专用ESD防护二极管可保护MCU的IO不受意外的ESD损伤
• 两颗RGB-LED灯，其中一颗由用户自定义使用。另一颗作为电源指示灯和串口通讯指示灯使用
• Micro-SD 卡槽，存储海量数据时或与PC进行大数据量交互时最廉价和方便的选择
• USB接口上有保险丝，在一定程度上可以免受一些意外
• 引出除QSPI-Flash相关引脚之外的所有IO，排针距离经过设计使得其可以与2.54mm洞洞板兼容，方便临时测试各种外设
• 预留CR1220后备RTC电池焊盘
• 除FPC接口外，所有的元器件都在同一面，方便SMT作业



制作技巧

虽然H750VB和H7B0VB都标称只有128KB的Flash，但是实际经过测试，大部分的750和7B0其实都是2M的内部Flash。

1 E+ z5 G, y" }- W$ V0 A& G

! ~1 E( Y! u/ _7 ~  V

按住BOOT键不丢，将核心板通过USB-OTG接口连接至电脑，可以直接使用CubeProg来下载程序。

9 M8 p% x- H- |" h# Y+ X+ v+ i: X

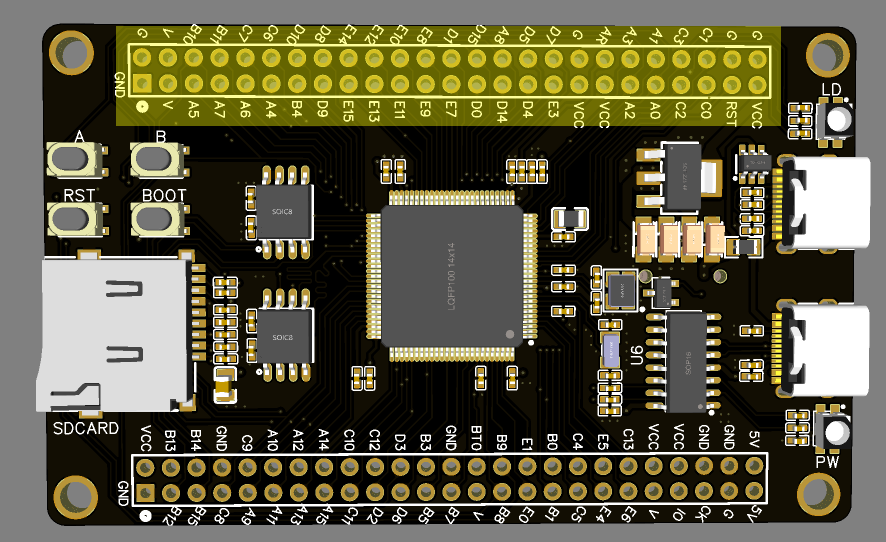

所有的FMC相关的IO都被放置在了同一个排针上（下图黄色区域），这样设计LCD扩展板的时候可以很方便的走线。

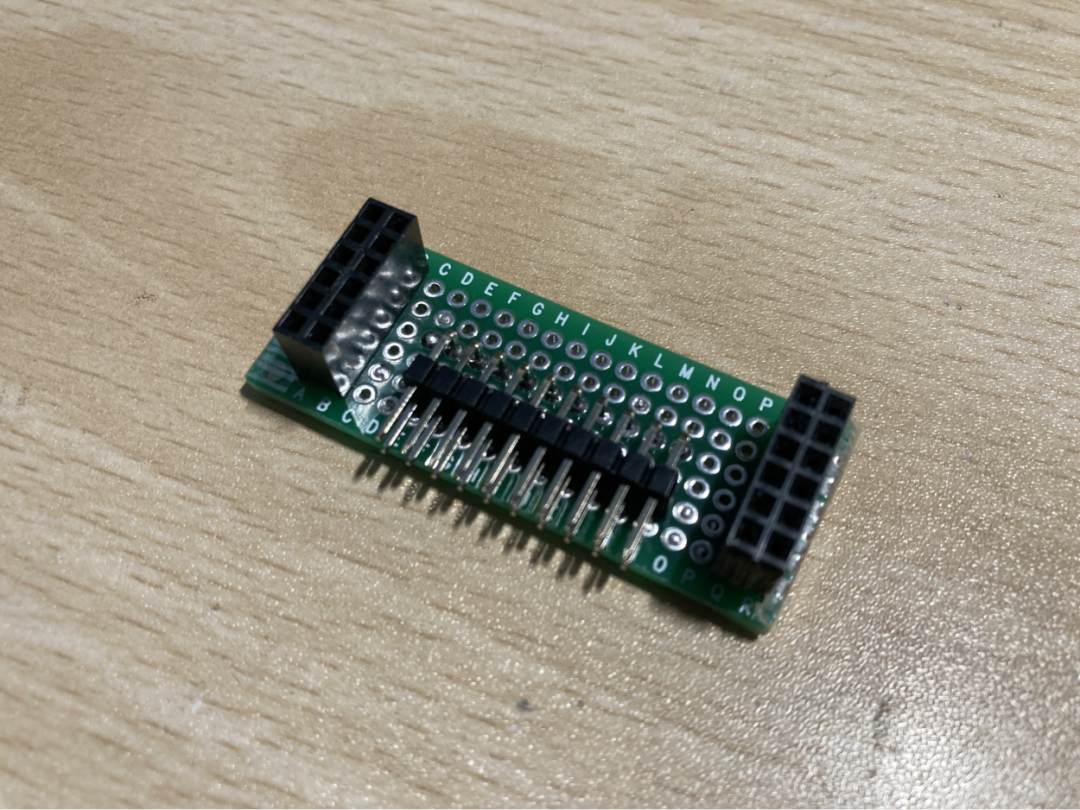

因为两个排针的距离经过优化和2.54mm间距的洞洞板兼容，所以临时做一些小的扩展板就很方便，比如我就用一小片洞洞板做了一个调试器转接板，可以方便连接调试器。

' l' g. N4 k3 I
; t" H0 e# q! H- w3 r  ~# c
; n! I3 A+ K9 K4 b1 K, o

5 D+ s, j8 v" A0 g7 c

因为大小和身份证/银行卡是一样的，所以直接买身份证尺寸的收纳盒就可以了，盒子在某宝上非常多。

: u* U5 w& y" W7 P# l% q3 W
6 V$ l$ [, P  k! m3 P

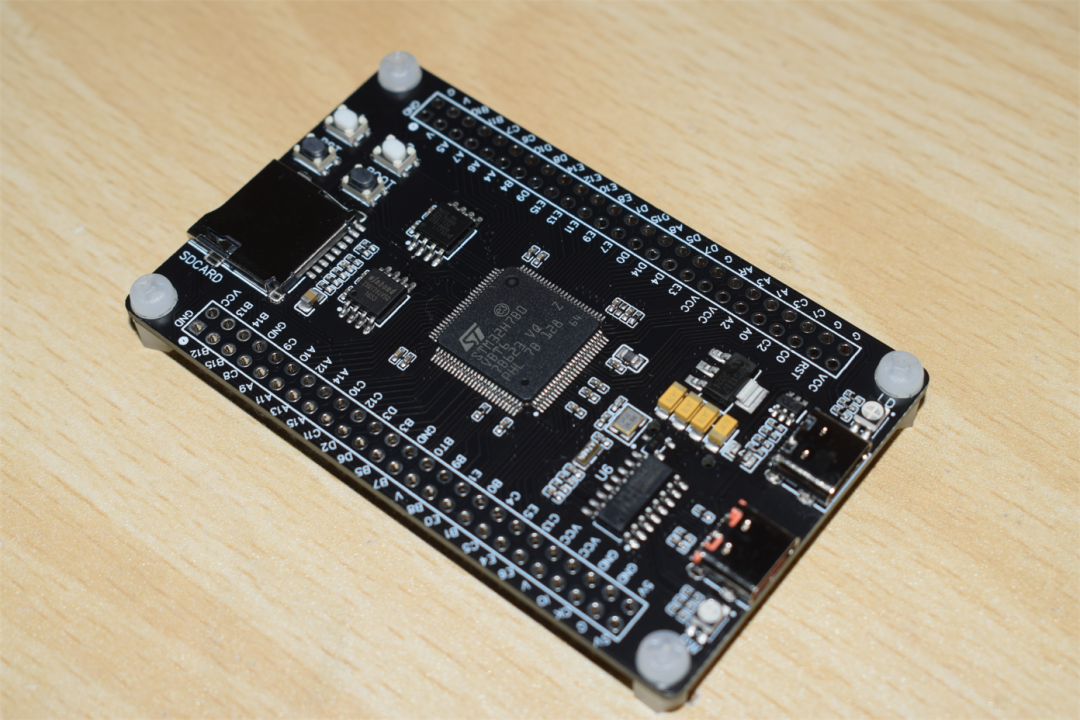

实物展示

4 O1 J0 U) D# W) ~) Y0 J: C: n
. S+ P7 ]7 \% ?3 ?6 {- _& z5 P
8 {# O/ G$ s( y- D5 L4 n& T8 A$ |
4 T7 `8 m1 A, x) B/ U

3 t  }0 a8 G# Z5 f9 h8 \0 j4 y* t

& @6 W1 @8 ~9 m) d0 V

连接正点原子RGB屏幕模块

( x3 Y5 a1 w8 ]3 d1 b

直驱800x480分辨率的RGB屏幕模块

电路设计欣赏

6 Y1 y7 X% x# v0 _# R
; |4 s2 T5 o' ^8 ~5 f

7 H/ a+ [* j0 w& X8 R

原理图

PCB图

3D图
