开发板:STM32F446 Nucleo开发板
0 S- g7 ~8 \/ J# oIDE:  keil MDK
初始化配置工具：stm32cubeMx
2 G2 l4 J% N/ [2 P6 @7 E
% b, Y4 X, ]8 U2 m( d" e8 l3 C例程内容：
通过定时器触发ADC规则通道及注入通道的模数转换工作。
! Z( B, L# l7 `6 c" ]: ~下面基于STM32CubeMx进行些必要的初始配置。

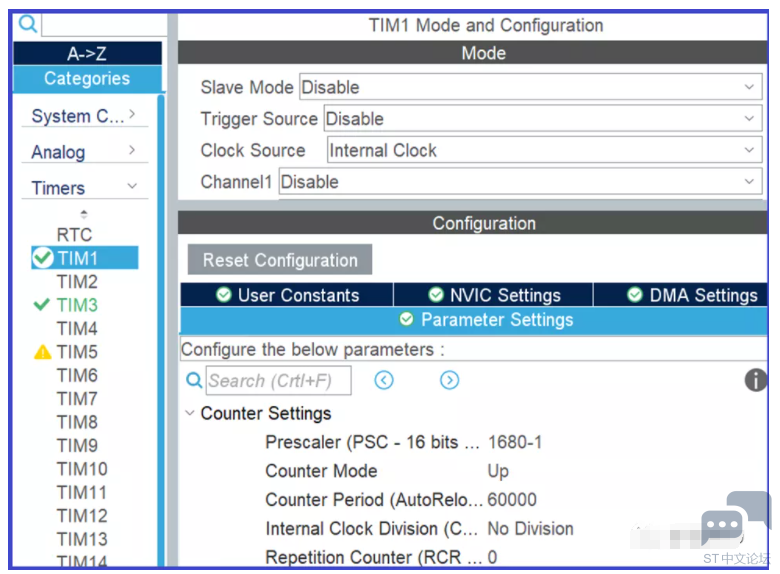

! g8 z- [( |; j关于定时器的配置，没有太多要介绍的，根据具有应用设置好时间参数即可。这里用到TIM1和TIM3.

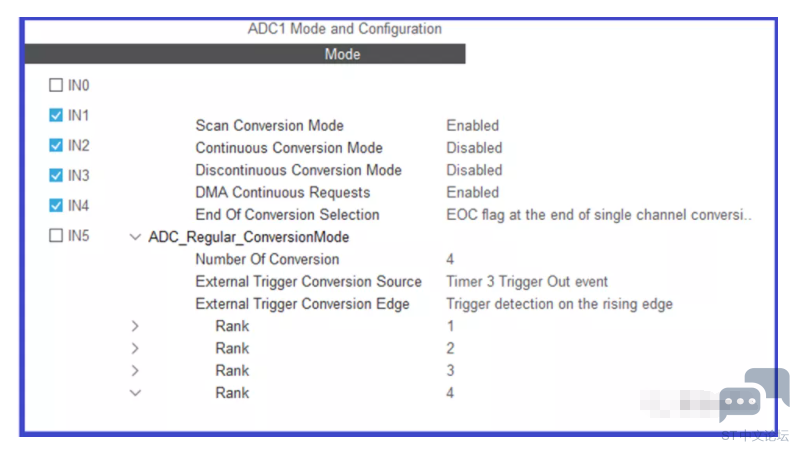

关于ADC,这里用到规则通道和注入通道。选择了下面ADC1的4个通道为规则通道，并通过TIM3来触发其转换。

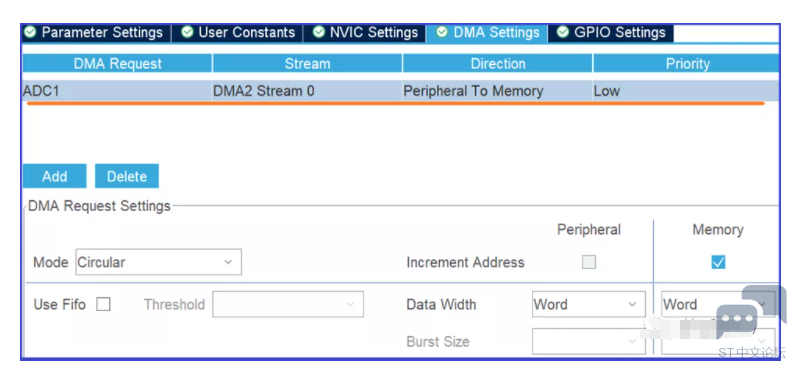

上面4个通道的转换结果通过DMA搬至相应内存，相关DMA配置如下：【注：我这里配置为DMA循环模式,不是必须的,可以根据具体应用调整为Normal模式。】

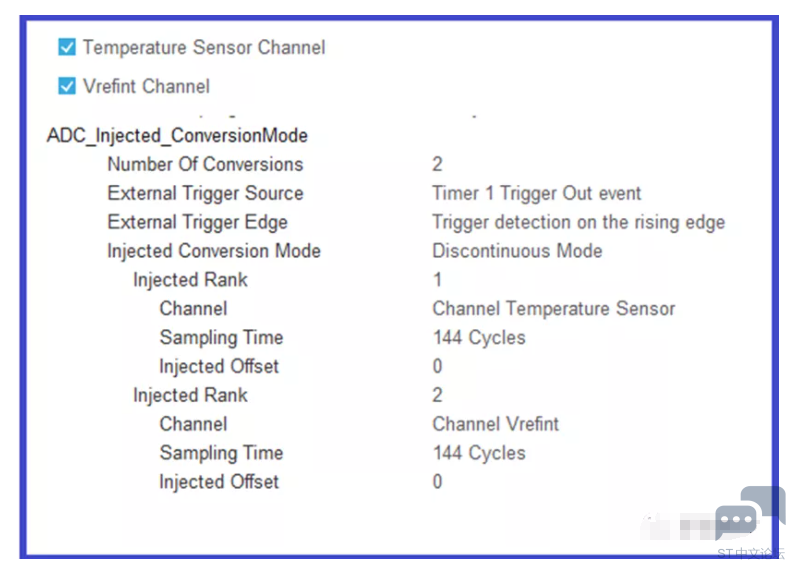

另外两个通道配置为ADC1的注入通道，并通过TIM1来触发转换。见下面配置：

注入转换结果通过转换完成中断到相关寄存器读取。
AdcInj_Temperature =ADC1->JDR1;
AdcInj_Vrefint =ADC1->JDR2;
+ Q5 t9 ^4 c& I) R. t6 V5 q
, k" h4 y. \: ]( v# f, \例程所用到的其它用户参考代码如下：
  _' {5 V' O9 J5 f' ?8 d0 N

1. uint32_t    AdcInj_Temperature;

2. uint32_t    AdcInj_Vrefint ;

3. #define    size  (4)

4. uint32_t  Value_RegularADC[size]={0};
   3 A: u" B; g: o: W# V6 v5 A+ j' n4 Y9 P
5. AL_ADC_Start_DMA(&hadc1,(uint32_t* )Value_RegularADC, size );
   ; p2 e/ D0 d) `2 ?* K  [( h
6. HAL_ADCEx_InjectedStart_IT(&hadc1);

7. HAL_TIM_Base_Start(&htim1);

8. HAL_TIM_Base_Start(&htim3);

复制代码

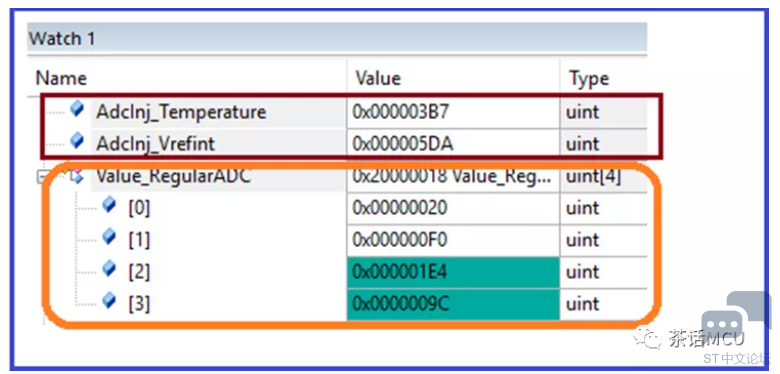

编译调试后即可验证结果:

ADC规则通道每被TIM3触发一次则做一轮AD转换，转换结果通过DMA传输到内存；注入通道在TIM1的触发下实施转换，通过中断提取结果。

1 y% }/ q( M$ _# Q1 c" ROK,该示例就介绍到这里，抛砖引玉，以供STM32开发者参考。
