【经验分享】学习SMT32_bootloader(一)

[复制链接]
STMCU小助手 发布时间:2022-6-22 21:00
【经验分享】SMT32_bootloader(一)

0 `" v% y+ n5 F3 v- C& u. R; s
开始写一个通过CAN,UDS协议的bootloader。

; O8 i, V. z0 s% _7 V
先搭个框架。
下图是memory layout.

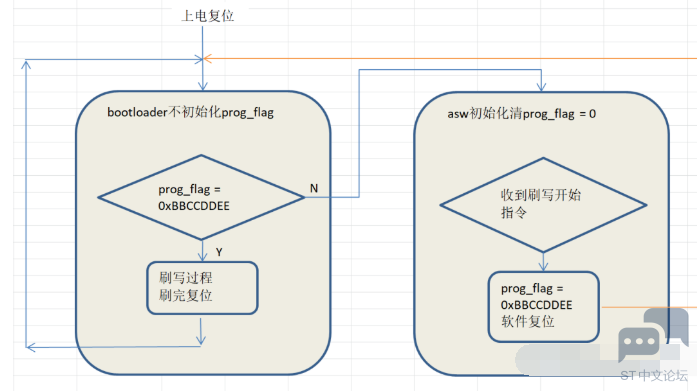

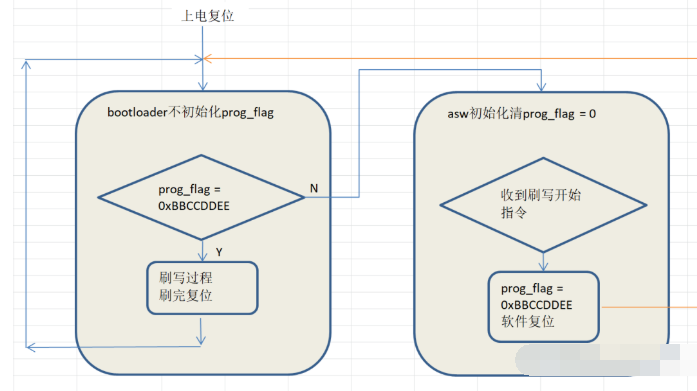

下图是基本的程序流程图。

) z% m$ r; p6 I; j/ n
几个注意点:
  • 对于asw,由于程序起始地址为0x08010000,需要相应设置向量表偏移寄存器(VTOR)。
    - `. h' j( Y& A. q
  • 在bootloader和asw都定义同样的变量prog_flag代表是否有刷写请求,定义在相同的地址。bootloader不能初始化该变量。
  • 上电后如果没有刷写请求,bootloader跳到asw的复位向量地址,并初始化栈顶地址。(bootloader已经使用了堆栈,需要重新初始化)
  • bootloader和asw的两个hex合并后一起刷写,将asw的hex复制,覆盖bootloader的hex最后一行(文件结束)。

    ' J9 X# }' S$ c  `; S
    + y/ B% W% d3 p9 J1 K

* z' q' H6 D- U2 L
