1. 引言在 STM32 的应用中，SPI 算是用的比较多的外设了，也是单片机最常见外设之一。客户说它执行了关闭 SPI 的代码，竟然会导致 Flash 中的 WRPERR 标志置位，致使应用碰到一些问题。这就奇怪了，SPI 和内部 Flash 看起来是风马牛不相及的事情，为什么会发生这种事呢？一起来看看吧。

2 d, q  I- }! q$ {1 N7 A# h) X! T
0 G  q- y# E1 a, J2. 问题
2.1. 问题起源
! j8 H) v) U( C5 J% y7 l客户在使用 STM32L072RBT6 的时候，使用 STM32CubeL0 库，在程序编写时，发现执行关闭 SPI 代码时，会导致 Flash 的写保护错误标志 WRPERR 置位，导致其后面准备写 EEPROM 的时候，就无法对 EEPROM 写入了。
客户使用两个标志 flag1 和 flag2，来观察 WRPERR 标志的变化。代码如图 1 所示。

3 h5 D2 s* w9 o" ~( `- ?


0 z" s; r' c+ m0 K0 p( p
! s" [* ^0 L5 V) t" Q% X' E6 [ 在执行这个代码时，前面 flag1 还等于 0，执行到 flag2 那句，就变成 flag2 等于 1 了，同样地取了 WRPERR 标志位的值。所以客户就怀疑执行__HAL_SPI_DISABLE()会把Flash 的 WRPERR 标志置 1 了。
5 I5 H6 b2 c# @& P因为在对 EEPROM 编程中，需要先调用位于 stm32l0xx_hal_flash.c 中的FLASH_WaitForLastOperation()函数，此函数中，将会对 Flash 所有错误标志进行检查，如果出现了错误，它则返回 HAL_ERROR，导致后续对 EEPROM 的编程不会被执行。
0 ~% J' W. }6 ]
1 s0 [6 Y# q% E2.2. 问题重现
使用 NUCLEO-L053R8 来验证客户的这个问题。在\STM32Cube_FW_L0_V1.10.0\Projects\STM32L053R8-Nucleo\Examples\SPI\SPI_FullDuplex_ComPolling 例程中直接进行修改测试。首先，把客户的测试代码加到例程中 SPI 初始化之后的位置。如图 2 所示。


, o! G; W1 L- p1 ?0 J: D6 d8 }


编译，并在线调试，发现并没有出现客户所描述的问题。如图 3 所示。



( p  b9 J/ O# }+ \
! c7 r2 p8 q% ]2 w9 j; P; d
: l% i3 M9 g' h& ?* U可以看到，WRPERR 的值并没有被置 1，flag1 和 flag2 的值也都是 0。那么，为什么客户说他那边会有这个问题呢？
4 r0 c2 B, `6 J- _再回头仔细看一下客户的测试代码，发现客户的测试代码中并没有对 SPI 进行初始化，其__HAL_SPI_DISABLE()代码是放在其他外设初始化之后的。

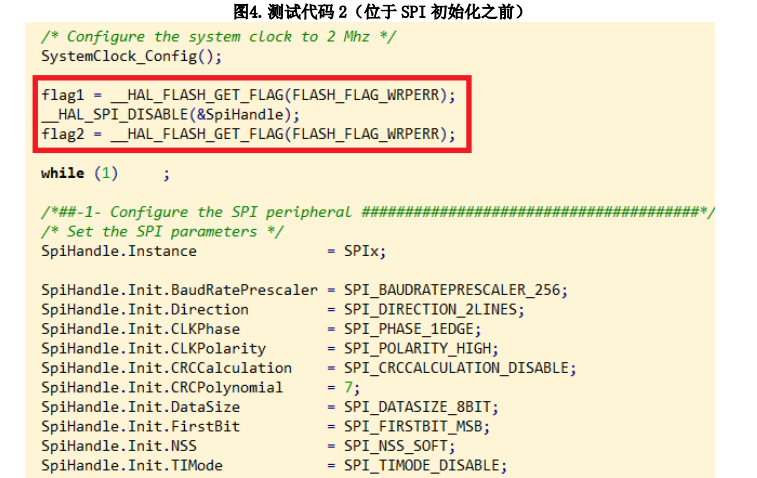

好，那么再来修改一下测试代码，把客户这三句测试代码挪动到 SPI 初始化之前，如图 4 所示。
* `# y: ~; F7 Y3 W, \
$ C6 ]" r! V7 b( Z0 F9 J2 a; e3 _
) K5 G4 @. v. j- p/ }. C
1 U4 k+ L# O/ x+ {8 @9 [: `9 J
/ [1 i3 W! w0 E% |7 E

* J& o1 _2 F( K3 q; k
' F2 U2 c4 N, m8 {) t% @( I编译，并在线调试，这时，会惊奇地发现客户所描述的问题来了。其结果如图 5 所示。
3 O) p0 u+ T- ]- L( k. @
3 J/ y" e4 P0 ]" @' B0 n+ @
  d0 F# i5 f3 z9 b
完整版请查看：附件 关闭SPI会导致WRPERR错误的问题分析_v1.0.pdf (483.01 KB, 下载次数: 0)
