在AI的算力竞赛中，GPU决定了性能的天花板，而电源决定了这个天花板能被撑多高。AI大模型的训练与推理推动AI数据中心机柜功率从15kW级一路飙升至100kW、300kW、600kW，甚至1MW。传统54V配电系统已不堪重负。试想一下：在600kW的机柜中采用48V配电，电流将高达12500A。这意味着机柜内需要非常重的母线，电源模块更会挤占宝贵的GPU空间，过高的温度也让散热成为噩梦。服务器行业迫切需要一场从配电架构到器件层面的全面革新。

意法半导体（ST）给出的解决方案是：把800V直流直接送进机柜，直至计算托盘/刀片。这看似简单的一步，背后是功率半导体、磁性元件、封装散热、系统控制的全链路重构。在2026年慕尼黑上海电子展上，意法半导体以50V、12V、6V三档电压选项为支点，为全球AI基础设施的用电方式展示了新的破局方案。800V架构不仅能大幅减少铜材使用、简化配电链路，还能降低冷却系统负荷，显著提升供电系统可靠性。英伟达已在Blackwell等新一代AI平台中率先导入800V HVDC供电架构，这标志着AI数据中心的一场供电变革已从规划走向现实。

与此同时，AI服务器电源的迭代节奏已彻底改变。过去，一代新GPU的出现往往带来几年的电源方案更新周期。而在AI时代，更新速度已提速到以年甚至月为单位。每一代GPU的发布，都要求电源方案同步跟进。这就需要芯片厂商与GPU厂商之间更紧密地协同工作。

多电压灵活选型，全场景适配高密度AI服务器

面对多元化的AI服务器架构需求，意法半导体推出了50V、12V、6V三个解决方案。去年，意法半导体率先推出800V直转50V方案，展示了一款基于GaN技术的紧凑型LLC转换器。今年3月，意法半导体进一步推出800V直转12V和800V直转6V两个全新架构，补全了数据中心配电链路的关键电压区间。

意法半导体电源与能源技术创新中心应用经理李晓先表示，50V、12V和6V这三个电压等级并非相互替代，而是根据不同AI服务器配置、不同GPU代际、不同机柜密度和散热方案而有所区分，共生共存。

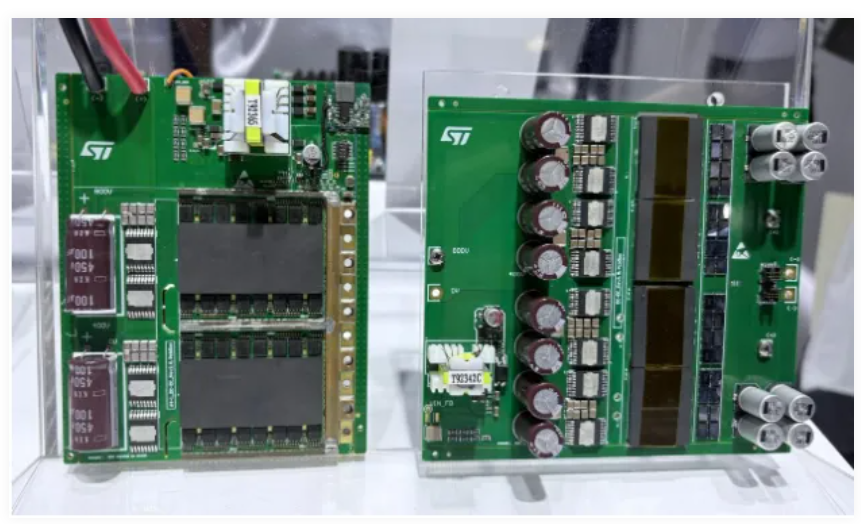

▲图 | ST 800V高密度电源转换方案——左为800V转12V方案；右为800V转50V方案。

50V方案：符合现有产业生态，可与成熟技术平滑衔接。意法半导体的12kW GaN基LLC功率变换器从800V输入、1MHz开关频率运行。可连续输出12kW功率，满载效率超过98%。在50V电压输出时，功率密度高于2600W/in³，尺寸仅相当于一部智能手机。该方案整合了意法半导体的功率半导体（氮化镓GaN、硅基）、模拟芯片、混合信号芯片和微控制器等多项技术。

12V方案：取消了传统54V中间转换级，能够实现从机柜级配电单元到先进AI加速器供电电压域的高效配电。减少了转换环节，也就降低了系统级损耗。该方案包括新开发的高密度供电板（PDB），能效目标超过以前两级转换链路的总和。意法半导体的6kW 850kHz LLC转换器采用700V GaN功率晶体管与40V低压MOSFET，峰值效率达98%，功率密度达2000W/in³以上。该方案同样整合了意法半导体的功率半导体（氮化镓GaN、硅基）、模拟芯片、混合信号芯片和微控制器等多项技术。

6V方案：直转6V供电路径让主机厂商（OEM）能够减少电压转换级数，并将6V母线移到更靠近GPU的位置，这能够降低铜材用量，大幅度降低电阻损耗，并提升瞬态响应性能，对大规模AI训练集群而言，这是一个至关重要的差异化优势。意法半导体的20kW 650kHz八电平堆叠LLC转换器采用120V GaN器件与25V MOSFET，峰值效率达96.5%。

从800V到GPU核心电压（小于1V）的降压过程中，存在三条主流路线：800V→50V→12V→GPU、800V→12V→GPU、800V→6V→GPU。中转层级越多损耗越大，但50V可充分利用现有成熟产品体系；12V可减少一级转换降低损耗；6V则可将电源更贴近GPU。系统构建者可根据功率密度要求、GPU配置和供电体系设计灵活选择。

从芯片减热到跨行业复用，意法半导体800V生态锚定高功率未来

ST的定位是作为半导体供应商和技术赋能者，服务于800 VDC转型：我们为客户提供功率器件、控制器、数字控制能力以及系统级参考设计，帮助客户构建可扩展的电源和热管理系统，而不是作为系统集成商参与竞争。意法半导体是英伟达800V机架配电开发计划中的核心合作伙伴，自项目启动之初便深入地参与到开发工作，并在此后始终保持高频次的协同配合。

在谈及意法半导体在800V HVDC电源转换领域的核心优势时，李晓先表示：“意法半导体的优势首先体现在完整的产品线上。意法半导体的产品覆盖碳化硅（SiC）、氮化镓（GaN）、硅功率器件，以及各种驱动、MCU、辅助电源等，是少数能够提供一站式完整解决方案的半导体厂商。意法半导体还拥有宽广的IP积累和自有生产线与工艺，在AI服务器电源变化极快的当下，自有制造能力意味着更快的响应速度和更强的定制化能力。”

800V DC-DC转换对功率密度提出极高要求，这催生了GaN技术的快速成熟。对此，李晓先解释说：“从前高压服务器电源大多不上MHz，业界认为技术还不够成熟。但在当前AI应用的驱动下，意法半导体不断开发新器件、新方案，客户也在投入研发，共同催熟技术和产业链。目前意法半导体会先服务好AI数据中心。一旦产业链成熟，高功率密度技术的优势将显而易见。意法半导体也计划把类似的产品、技术和方案从AI扩展到其他工业领域，如电信基站、边缘计算节点、储能系统等更广阔的场景中。”

在功率密度提升后，热密度也随之上升，这是AI数据中心面临的重大系统级挑战。在芯片级方面，意法半导体开发效率更高的芯片，从源头减少热产生，并且通过先进封装（如TOLT封装、双面散热封装）高效散热。同时对产品高度精确定义，方便客户开发液冷冷板贴合散热。在方案级方面，意法半导体的器件支持液冷厂商的热导出要求。在楼宇级方面，意法半导体还提供工业级高压空调设备等方案。

在2026年的慕尼黑上海电子展上，意法半导体的800V转50V及12V高密度供电方案完成了中国市场首秀。以此次亮相为新起点，意法半导体将持续深化与全球客户的协同创新，依托完整的器件生态与全链路方案能力，助力AI数据中心供电架构不断刷新功率密度与能效的边界。
