【经验分享】STM32F0xx_DMA收发USART数据配置详细过程

[复制链接]
STMCU小助手 发布时间:2021-11-26 16:00

前言

关于DMA(Direct Memory Access)的功能,前面关注我微信的人应该知道,其实我已经在F1芯片上简单讲了一下。有网友要求在F0讲解一下使用DMA收发串口数据。今天就应网友要求总结一下在F0芯片上,使用DMA方式传输(收发)USART数据的功能。

在多种芯片上(F0、F1、F2、F3、F4)了解过DMA模块功能的朋友可能会发现一个特点,就是DMA的功能有很多相似的地方,甚至是一样。其实,每一个模块在不同系列芯片(甚至不同厂商)基本上是大同小异,这就是所谓的触类旁通。对于软件开发也是一样的,当你学会某一项语言的开发,接触其他语言的开发就很容易了。这里我想说,其实我对ST大部分芯片(全系列芯片STM8、STM32)都了解过,很多都是相似,只要有时间,后期还会总结一下STM8开发的的文章。当然,更多精彩内容也会出现(如:UCOS操作系统等)。

DMA的功能和用途这里就不在讲述了,今天重点以查询方式总结STM32F0xx使用DMA收发USART数据配置详细过程 。另外提供一种以中断方式使用DMA收发USART数据的软件工程,感兴趣的朋友请自行下载软件工程源代码进行研究。

6 T9 M" L& H: `% {4 H6 V
/ q0 ?5 Q7 W% N. Q& n0 a( P. O

下载

ST标准外设库和参考手册、数据手册等都可以在ST官网下载,你也可以到我的360云盘下载。关于F0系列芯片的参考手册有多个版本(针对F0不同芯片),但有一个通用版本,就是“STM32F0x128参考手册V8(英文)2015-07”建议参考该手册,以后如果你换用一种型号芯片也方便了解。

今天的软件工程下载地址(360云盘):

查询方式:

https://yunpan.cn/cSbcTa9ijncY2  访问密码 152a

中断方式:

https://yunpan.cn/cSbc7T4cxqWah  访问密码 7e7f

STM32F0xx的资料可以在我360云盘下载:

https://yunpan.cn/cS2PVuHn6X2Bj  访问密码 8c37

& n( I8 P' L& n" a7 U

准备工作

在昨天的软件工程基础上,新建源程序文件(dma.c 和 dma.h),在工程中添加新建的源程序文件dma.c和使用到标准外设库stm32f0xx_dma.c。如何在工程中添加源文件请看以前的文章“STM32F0_新建软件工程详细过程”,添加完成如下图:

: e: u' Y1 i' s$ L  S) @3 F



! {1 |# R; e) b5 s: z) _

注意:

文件所在位置最好对应目录,方便管理。比如:dma.c放在bsp文件下,添加在工程中Bsp组下面。

" \1 K# q' w" ^/ y' t

数据传输原理

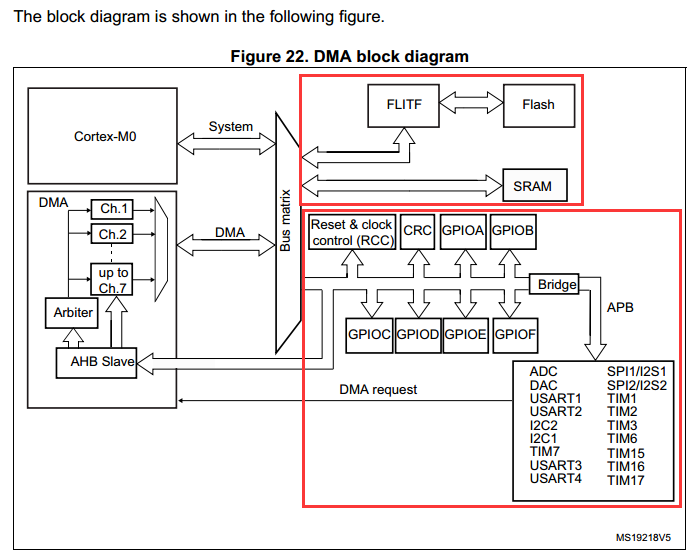

DMA是介于内存(如:一个数组)和外设(如:USART、ADC等)之间进行数据交换的一个模块控制器。从DMA的系统框图(下图)中也能大概看得出整个模块数据传输的原理。关于DMA模块在F0芯片中有几点需要注意,请看最后重点。


7 F2 g- E: Z$ x5 ?9 Y0 q. E


  r3 J/ N" q7 j, F8 a

配置过程详情

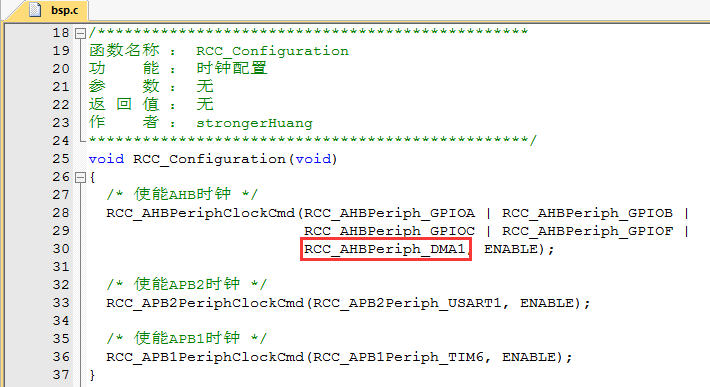

①RCC时钟


2 X( H/ C( P* M



; h2 Q$ {8 b2 e! _- A: t( v

该函数位于bsp.c文件下面;

我个人习惯第一步配置时钟,ST官方提供的例程也是把配置时钟放在前面。关于RCC时钟的配置比较重要,有好几次我就是由于没有配置相应RCC时钟,让我找了很久的问题,最后才发现是RCC时钟没有配置。


4 |. y8 \0 R4 H* p  O

注意:

外设时钟不要随便添加,比如:RCC_APB1外设不要配置在RCC_APB2时钟里面【如:RCC_APB2PeriphClockCmd(RCC_AHBPeriph_DMA1, ENABLE);这样能编译过,但是错误的】

我每次都提醒RCC时钟,是因为很多人就是因为时钟而导致软件运行有问题,所以,提醒更多人要注意配置RCC.

% {/ w6 r8 c! \8 i" @& _

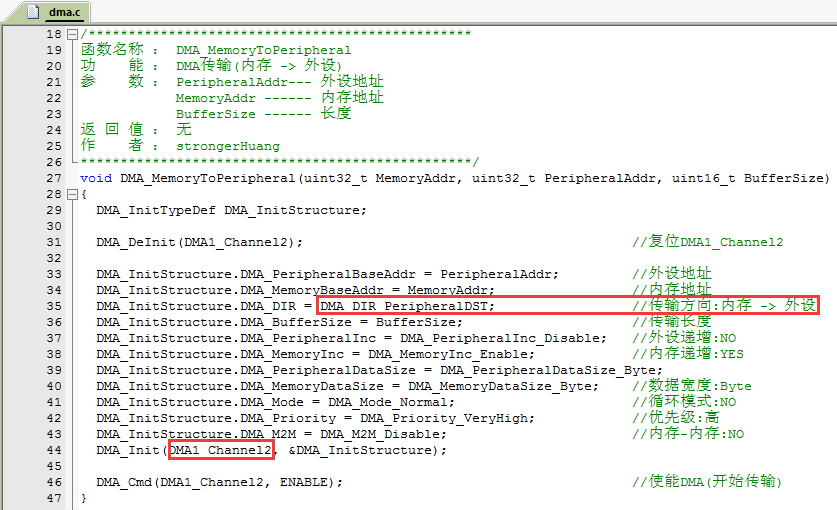

②DMA传输(内存->外设)的配置


+ g; u9 G$ j9 F- c- Q7 L9 B8 C4 b; m



8 |; w5 h: z, I5 l' j4 H7 T

该函数位于dma.c文件下面;

重点注意:

1、传输方向:这里是内存(数组) -> 外设(串口);

2、通道:使用MDA1通道2(串口发送)。

1 T  @; k' D0 \: V- T: n5 g8 `

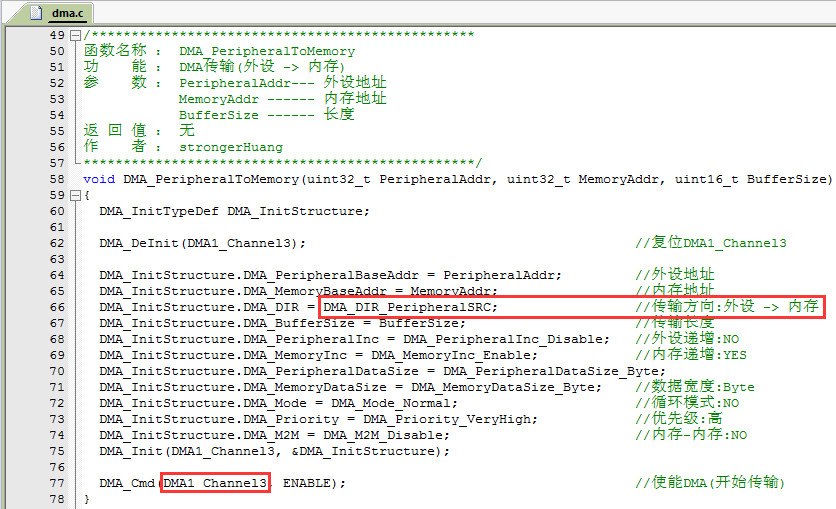

③DMA传输(外设->内存)的配置

# {2 B0 h. D# J) Z


1 r0 n  D3 z4 k

该函数位于dma.c文件下面;

和上面注意的地方一样,也是这两个函数接口之间的差异。


2 V( i! `' W5 t8 g

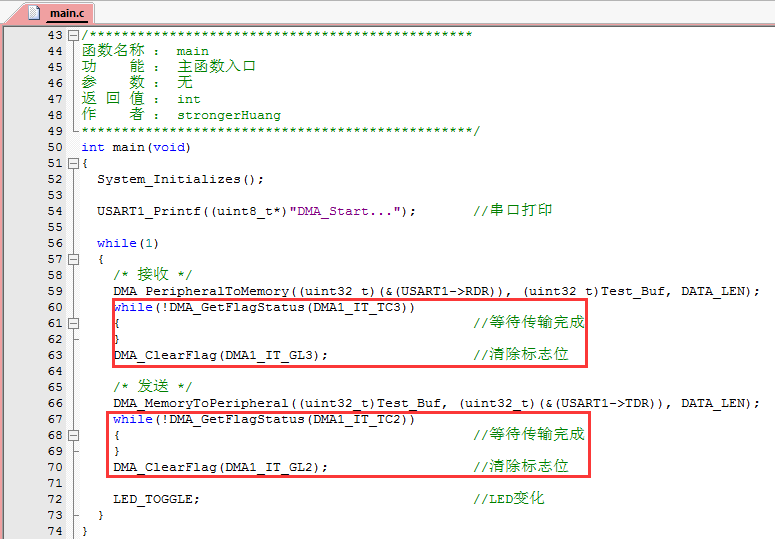

④DMA传输串口的效果


# X1 k. O6 d; ]" K; \5 A" U9 Q



% ]1 P5 R9 F4 m, W* C* v  X

该函数位于main.c文件下面;

这是实际运行的效果函数。

1、上电发送数据“DMA_Start...”;

2、等待接收10字节数据(DMA方式接收10字节数据);

3、DMA方式发送该10字节数据,等待发送完成。

4、依次循环下去。

& ]# e4 D( k& B. N

今天的重点

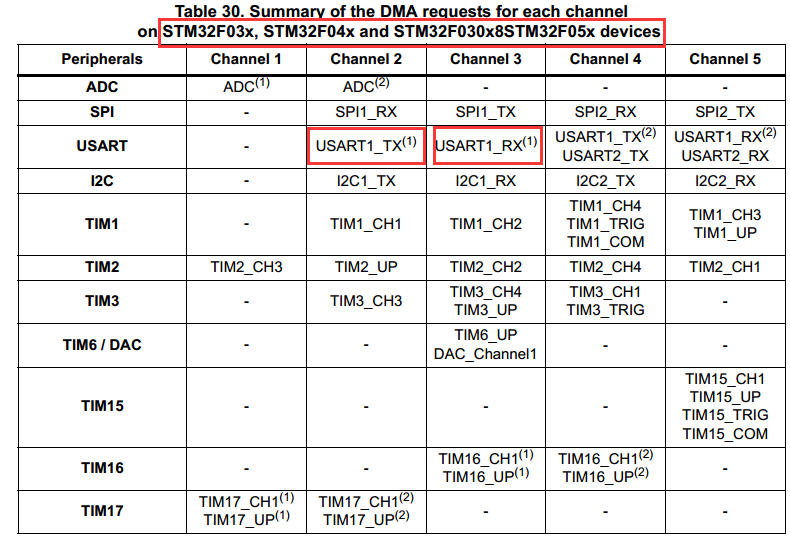

A、通道的选择

由于F0芯片有些芯片只有DMA1,没有DMA2,有些DMA1有5个通道,有些DMA1有7个通道,这些需要根据手册针对型号进行配置,这里不能选择错误,否则不能使用DMA功能。

5 F0 z( W/ l+ B3 U  B



, Y5 y+ j3 d; w, U' V  {

B、传输的长度

由于最大只能传输数量为65536,在实际项目开发中,可能有更大的数据需要传输,这时就需要分开传输才行。

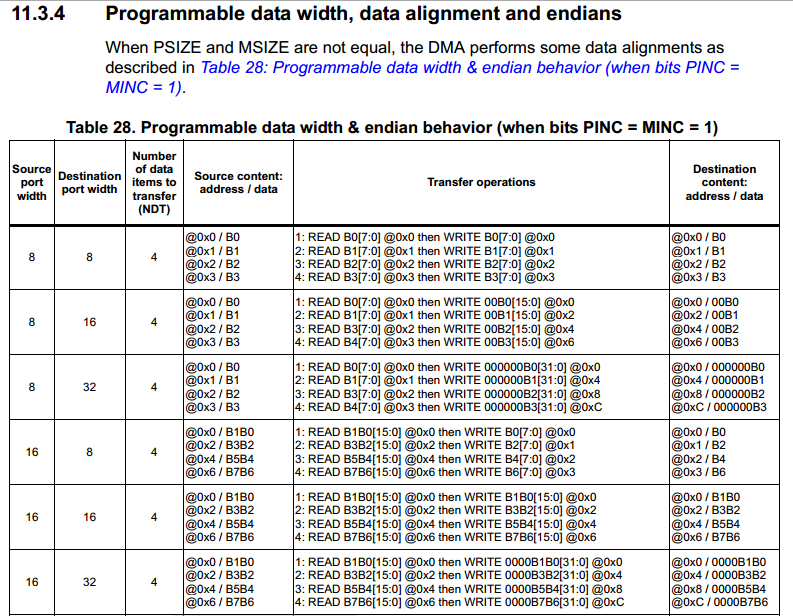

C、传输数据宽度

数据的宽度如果传输两者之间一样的话,其实没什么需要注意的。但是,如果数据宽度不同的话,这里就需要注意了,具体见手册,这里只是提出来是重点,感兴趣的朋友请自行研究啊。

6 D( r+ G7 H+ ?; y# d, x" R


: v9 |% `1 s- a% H: W

说明

STM32F0的芯片软件兼容性很好,可以适用于F0其他很多型号的芯片(具体请看手册、或者亲自测试)。

今天的工程是基于工程“STM32F0xx_TIM基本延时配置详细过程”修改而来,以上实例总结仅供参考,若有不对之处,敬请谅解。


7 Z( L3 E* y+ u6 [3 E2 M4 ~) `6 g

最后

如果你喜欢我分享的内容,你又想了解更多相关内容,请关注文章开头的微信公众号,新内容持续更新中,后期将会有更多精彩内容出现。

6 O8 ~& ?: T  q" V
