问题：
/ J" w! ]- f5 S! \6 d6 O$ d该问题由某客户提出，发生在 STM32F205RGY STM32F205RGY F205RGY6 器件上。据其硬件工程师讲述：由于所选型号是WCLSP66 封装的芯片，看到芯片上有 REGOFF 和 IRROFF 两个引脚是 LQFP 所没有的，不知道如何使用，所以需要了解一下。
调研：

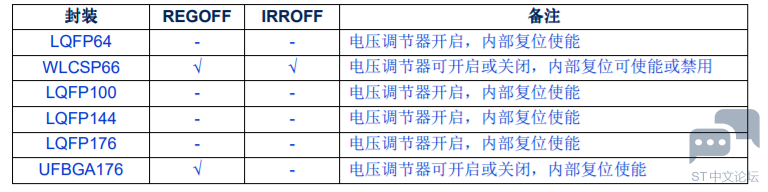

查看 STM32F205 的数据手册，我们可以知道，REGOFF 引脚用于控制电压调节器开关，而 IRROFF则用于控制内部复位电路开关。REGOFF 和 IRROFF 两个引脚并不是所有的封装都有，具体请参考下表：



也就是说，所有的 LQFP 封装，电压调节器都是开启的，内部复位也是使能的；UFBGA176 封装进一步可对电压调节器进行控制，WLCSP64+2 再进一步可对内部复位使能进行控制。
; c# @3 R% r" Y+ Y$ @( I3 V4 t8 H: a

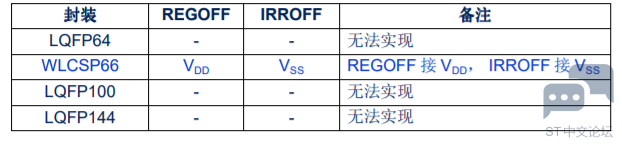

8 i8 n* w  s6 s* R; ~当需要打开电压调节器的时候，连接如下：
3 o0 }3 H1 p3 H- @4 f3 I
6 N2 I7 q2 H" i4 C5 q6 i/ P0 H
- M$ S: f0 O& g8 T+ v' A

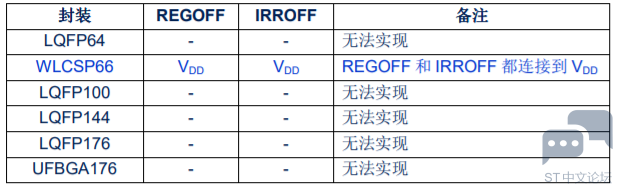

当需要关闭电压调节器，并且打开内部复位的时候，连接如下：

1 c6 _) }; A# v* k% {% }
& W% B% H) m1 D

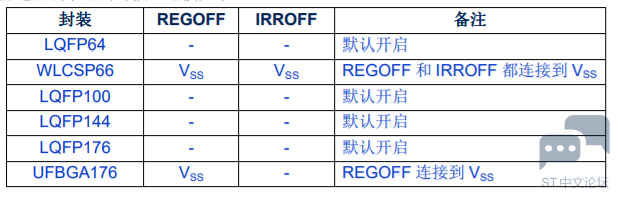

6 P9 L7 ]4 c3 G! I  D+ F当需要关闭电压调节器，并且关闭内部复位的时候，连接如下：


$ s& c6 L* }; Y1 r: _1 T. S$ V% I
$ E1 T$ P# a3 ]; N4 h! C电压调节器主要是为内核、片上数字外设以及 SRAM 进行供电的。当打开电压调节节器的时候，它具有三种工作状态：• MCU 在运行或睡眠状态：输出 1.2V ，提供满驱动能力
" \. n& {' y5 v: X; A" N$ D  }• MCU 在停止模式：输出 1.2V，驱动能力降低（由软件配置）
• MCU 在待机模式或 VBAT模式：关闭，输出高阻

+ }' X- `3 s: R9 N当打开电压调节器的时候，有两点需要注意：
1. VDD电压不能低于 1.8V
5 l- q6 S7 ~7 N# G+ y. q2 I6 S2. VCAP_1和 VCAP_2引脚必须外接 2.2uF 电容

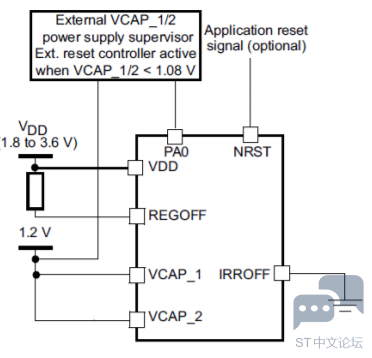

8 @! y  N# l8 \% n当电路中有提供 1.2V 供电的时候，我们可以通过关闭电压调节器来进一步降低功耗！此时，VCAP_1和VCAP_2引脚直接接到 1.2V 电源，电容换成两个 100nF 的去耦电容。但是，在关闭电压调节器并使能内部复位的情况下，我们需要注意的是： PA0 引脚将不再作为 I/O 口。由于关闭了电压调节器，V12 供电域的内部监视电路也就不存在了。所以，一个外部的供电监视器需要被用来监视 V12 供电域的逻辑电路。此时，PA0 被用作 V12 供电域的上电复位引脚。接法如下图：
/ T7 }- @& R; ?

# C& D- T6 `  N' w$ |4 ]
当关闭电压调节器，并使能内部复位的时候，需要注意：
4 M: `7 W8 v# c# U• 外部 1.2V 电源连接到 VCAP_1和 VCAP_2
( f  N' {$ z6 k  o6 M, }• VDD/VDDA电压不能低于 1.8V
: y( y. W! e. F6 Z1 M3 h• VDD电压必须一直高于 VCAP_1和 VCAP_2

• PA0 作为 V12 供电域的复位脚：

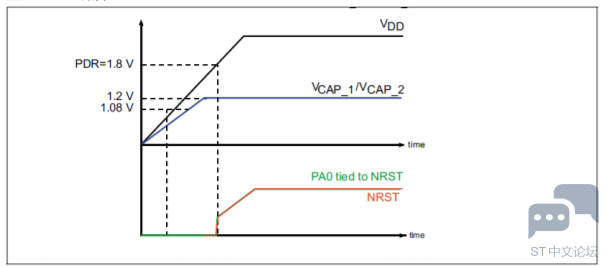

" X1 m& P- e$ Xo 如果“VCAP_1&VCAP_2到达 1.08V”的时间比“VDD到达 1.8V”的时间短，PA0 必须保持低电平（复位状态）直到“VCAP_1&VCAP_2到达 1.08V”且“VDD到达 1.8V”，可以连接至 NRST 引脚。


0 o, E+ \; \2 m- U3 ^

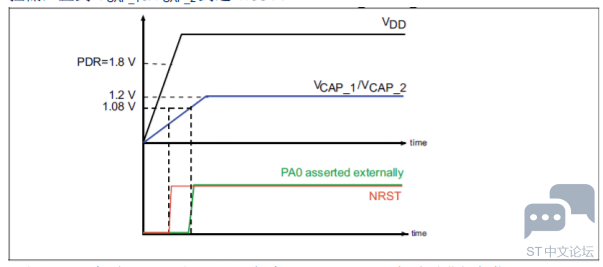

o 如果“VCAP_1&VCAP_2到达 1.08V”的时间比“VDD到达 1.8V”的时间长，PA0 必须外部拉低，直到 VCAP_1&VCAP_2到达 1.08V。

( d) \# d" g. a  l, _+ E# ^: H7 K2 b
$ c! G/ j8 n$ D) a$ |( E) c
• 当 VCAP_1和 VCAP_2降到 1.08V 以下，VDD仍高于 1.8V，PA0 也需要进行复位。

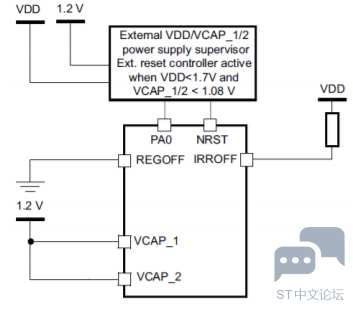

" Y/ Q7 l) w3 C5 E5 r: D如果还需要再进一步降低功耗，可以再把内部复位禁用！此时，内部的 POR/PDR 也都被禁用了。这时，需要使用外部的供电监视器对外部 1.2V 和外部 VDD 电路供电电压进行监视。PA0 同样被用作V12 供电域的上电复位引脚。接法如下图：
7 f' L8 `0 t% |9 l


当关闭电压调节器，并关闭内部复位的时候，需要注意：
• 外部 1.2V 电源连接到 VCAP_1和 VCAP_2
• VDD/VDDA电压不能低于 1.8V（在 0℃~70℃时，可低至 1.7V）
• VDD电压必须一直高于 VCAP_1和 VCAP_2
+ ~) `% t3 K5 F/ M' r! V4 V• PA0 作为 V12 供电域的复位脚，与之前的要求一致：PA0 必须保持低电平，直到“VCAP_1&VCAP_2到达 1.08V”且“VDD到达1.8V”；当 VDD电压低于 1.8V 时，NRST 必须保持低电平。（在 0℃~70℃时，为 1.7V）

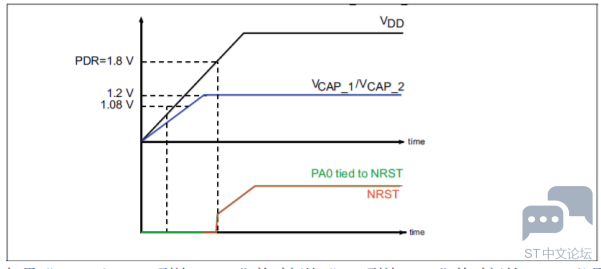

o 如果“VCAP_1&VCAP_2到达 1.08V”的时间比“VDD到达 1.8V”的时间短，PA0 必须保持低电平（复位状态）直到“VCAP_1&VCAP_2到达 1.08V”且“VDD到达 1.8V”，可以连接至 NRST 引脚。（在 0℃~70℃时，可低至 1.7V）
  c3 l) x* K9 f% r# ~' t

( }5 A' A. i) b
o 如果“VCAP_1&VCAP_2到达 1.08V”的时间比“VDD到达 1.8V”的时间长，PA0 必须外部拉低，直到 VCAP_1&VCAP_2到达 1.08V。（在 0℃~70℃时，可低至 1.7V）
4 D) q) V( t: }1 X; q  }  d
0 S, g: q4 ^' R8 N/ O+ i9 c1 ]

( A8 ?7 b5 X0 A! `& \  Q• 在这种配置下，以下几个功能将不能使用：
o POR/PDR 电路
- d6 T8 M. j  ]+ _o BOR 电路
o PVD
! ?, G% X  X+ W: |8 zo VBAT功能（VBAT引脚必须连接到 VDD）
9 w  F& {3 m9 f/ [- W& A( _% a
4 ~2 K- h% ~' [2 O8 y$ V* m结论：
REGOFF 引脚用于控制电压调节器开关，而 IRROFF 则用于控制内部复位电路开关。LQFP 封装没有这两个引脚，无法进行控制；UFBGA 有 REGOFF 引脚，可控制电压调节器开关；WLCSP 封装则两个引脚都有，可控制电压调节器开关，更可进一步控制内部复位电路开关。
3 j" w5 T& O) J) S0 ?5 J  r
6 W# r+ ~" Q, [( F) N6 ?+ Z! s处理：
: G! G5 u4 B' j% a9 ?# F+ J7 _客户可以根据自己产品中对功耗的要求，自行判断如何进行配置。

建议：
3 o) S0 L# V! s3 F$ v9 Y当关闭电压调节器，甚至关闭内部复位电路时，要特别注意之前所提的注意事项。
