前言
SPI 是Serial Peripheral interface 的缩写，顾名思义就是串行外围设备接口。是 Motorola
首先在其 MC68HCXX 系列处理器上定义的。SPI 接口主要应用在 EEPROM，FLASH，实时时
钟，AD 转换器，还有数字信号处理器和数字信号解码器之间。SPI，是一种高速的，全双工，
同步的通信总线。
本文参考正点原子SPI实验，使用STM32自带SPI来实现对外部FLASH（W25Q64）的读写。

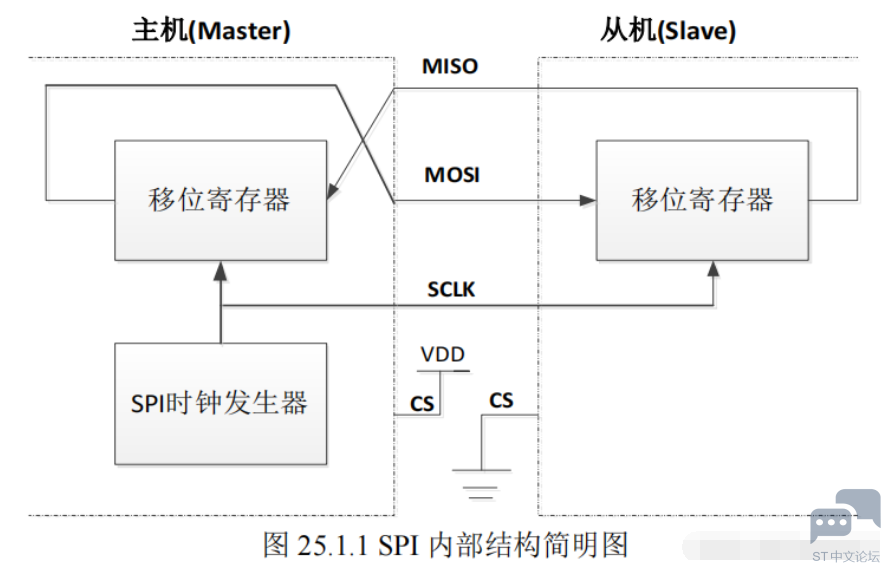

SPI 接口一般使用 4 条线通信：
MISO 主设备数据输入，从设备数据输出。
MOSI 主设备数据输出，从设备数据输入。
SCLK 时钟信号，由主设备产生。
CS 从设备片选信号，由主设备控制。


$]2B$~LHRVY8WU{~_OZ)9EXR.png$

SPI 时钟最多可以到 18Mhz，支持 DMA，可以配置为 SPI 协议或者 I2S 协议（仅大容量型号支持）。

特点
可以同时发出和接收串行数据；可以当作主机或从机工作；提供频率可编程时钟；发送结束中断标志；写冲突保护；总线竞争保护等。

! r4 I7 u7 c4 A. M配置步骤
SPI 相关的库函数和定义分布在文件 stm32f10x_spi.c 以及头文件 stm32f10x_spi.h 中

1）配置相关引脚的复用功能，使能 SPI1 时钟

第一步使能SPI1时钟，SPI1 的时钟通过 APB2ENR 的第 12 位来设置。设置 SPI1 的相关引脚为复用输出，这样才会连接到 SPI1 上否则这些 IO 口还是默认的状态，也就是标准输入输出口。

2）初始化 SPI1,设置 SPI1 工作模式

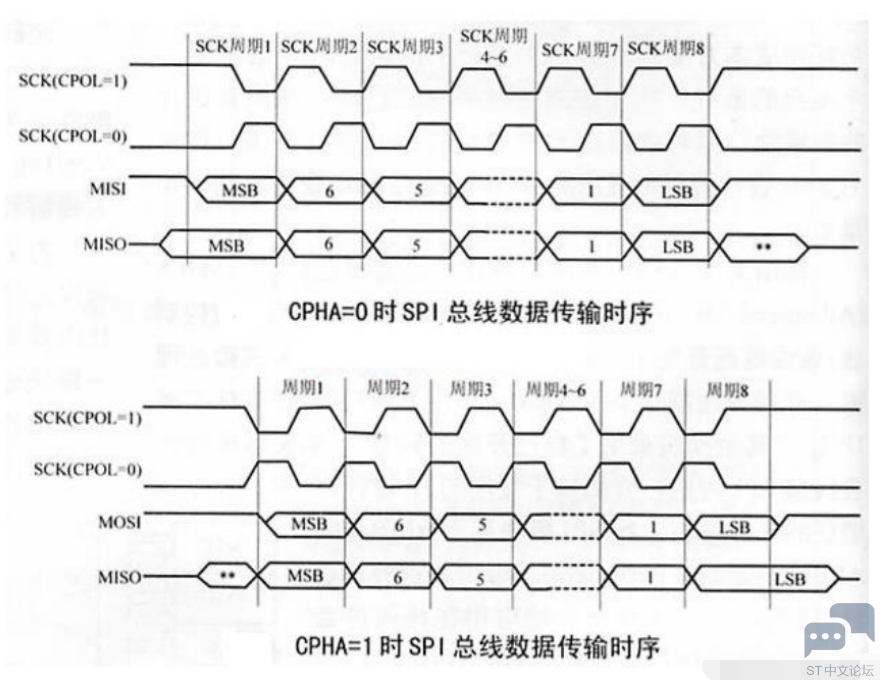

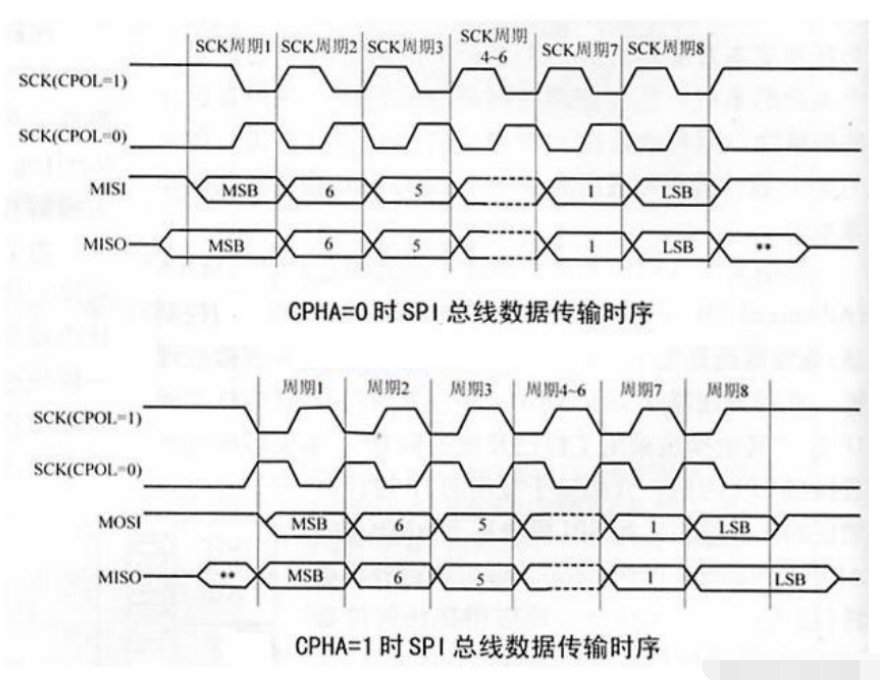

设置 SPI1 为主机模式，设置数据格式为 8 位，然设置 SCK 时钟极性及采样方式。并设置 SPI1 的时钟频率（最大 18Mhz），以及数据的格式（MSB 在前还是LSB 在前）。

void SPI_Init(SPI_TypeDef* SPIx, SPI_InitTypeDef* SPI_InitStruct)；

3）使能 SPI1

SPI_Cmd(SPI1, ENABLE); //使能 SPI 外设

4）SPI 传输数据

void SPI_I2S_SendData(SPI_TypeDef* SPIx, uint16_t Data)；

5）查看 SPI 传输状态

SPI_I2S_GetFlagStatus(SPI1, SPI_I2S_FLAG_RXNE)；

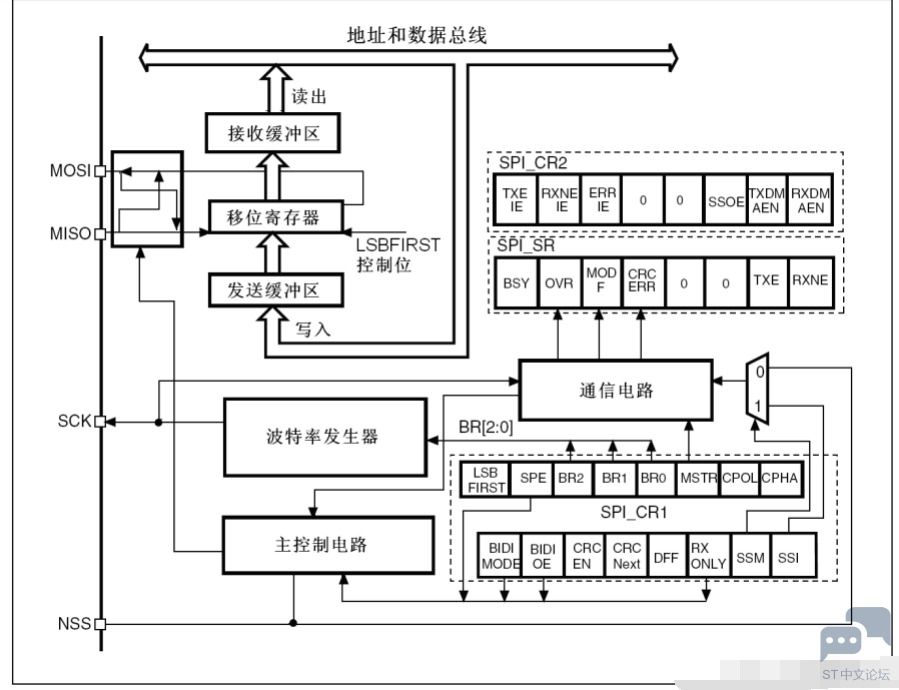

SPI特征
● 3线全双工同步传输
● 带或不带第三根双向数据线的双线单工同步传输
● 8或16位传输帧格式选择
● 主或从操作
● 支持多主模式
● 8个主模式波特率预分频系数(最大为fPCLK/2)
● 从模式频率 (最大为fPCLK/2)
● 主模式和从模式的快速通信
● 主模式和从模式下均可以由软件或硬件进行NSS管理：主/从操作模式的动态改变
● 可编程的时钟极性和相位
● 可编程的数据顺序，MSB在前或LSB在前
● 可触发中断的专用发送和接收标志
● SPI总线忙状态标志
● 支持可靠通信的硬件CRC
─ 在发送模式下，CRC值可以被作为最后一个字节发送SPI接口
─ 在全双工模式中对接收到的最后一个字节自动进行CRC校验
● 可触发中断的主模式故障、过载以及CRC错误标志
● 支持DMA功能的1字节发送和接收缓冲器：产生发送和接受请求

8 p0 j0 j3 o( a- `/ BI2S功能
● 单工通信(仅发送或接收)
● 主或者从操作
● 8位线性可编程预分频器，获得精确的音频采样频率(8KHz到96kHz)
● 数据格式可以是16位，24位或者32位
● 音频信道固定数据包帧为16位(16位数据帧)或32位(16、24或32位数据帧)
● 可编程的时钟极性(稳定态)
● 从发送模式下的下溢标志位和主/从接收模式下的溢出标志位
● 16位数据寄存器用来发送和接收，在通道两端各有一个寄存器
● 支持的I2S协议：
─ I2S飞利浦标准
─ MSB对齐标准(左对齐)
─ LSB对齐标准(右对齐)
─ PCM标准(16位通道帧上带长或短帧同步或者16位数据帧扩展为32位通道帧)
● 数据方向总是MSB在先
● 发送和接收都具有DMA能力
● 主时钟可以输出到外部音频设备，比率固定为256xFs(Fs为音频采样频率)
● 在互联型产品中，两个I2S模块(I2S2和I2S3)有一个专用的PLL(PLL3)，产生更加精准得时钟
