介绍6 W! `3 V6 v. b, A, _% q
SPI 简介6 C! s9 q$ ]1 f9 u1 x3 g3 w
SPI是串行外设接口(Serial Peripheral Interface)的缩写,是一种高速的,全双工,同步的通信总线,它被广泛地使用在 ADC、LCD 等设备与 MCU 间,要求通讯速率较高的场合。并且在芯片的管脚上只占用四根线,节约了芯片的管脚,同时为PCB的布局上节省空间,提供方便,正是出于这种简单易用的特性,越来越多的芯片集成了这种通信协议。! o2 r: h6 A, \) G# H' p
SPI接口是全双工三线同步串行外围接口,采用主从模式架构;支持多slave模式应用,一般仅支持单Master.时钟由Master控制,在时钟移位脉冲下,数据按位传输,高位在前,低位在后;SPI接口有两根单向数据线,为全双工通信,目前数据速率可达几Mbps的水平,速率较高。* t# x8 W/ M) L& F; Y
( g0 ?9 T3 Q/ X2 i( t
SPI特点
' G2 z9 }$ e* ^. T1 V3 t) V: o" @, |1.可以同时发出和接收串行数据;2.可以当作主机或从机工作;
- v6 f& U c' U( I7 u3.提供频率可编程时钟;
- Q3 {2 h$ K$ h& [) y. Y) s4.发送结束中断标志;
+ Z% p/ ^( t% J, L3 C/ s5.写冲突保护;/ j( O E" T7 D& v* `( u4 A1 @5 b' B
6.总线竞争保护;3 Z0 |3 H h2 z; P# T* W U
7.传输速度快
+ C7 H+ s! z7 _ J" r) i
) G1 ~8 {: [+ d$ E$ ?' k' D }SPI 物理层6 ~. g. t+ @3 { w$ P% A
SPI总线是一种4线总线,因其硬件功能很强,所以与SPI有关的软件就相当简单,使中央处理器有更多的时间处理其他事务。
2 y2 _/ q( ?7 [/ }1.MOSI:主器件输出,从器件数据输入;这条线上数据的方向为主机到从机。0 S1 C, l5 f) y8 h# u$ `) s
2.MISO主器件数据输入,从器件数据输出,即在这条线上数据的方向为从机到主机。* M3 G) k: U3 S [
3.SCLK:时钟信号,用于通讯数据同步。它由通讯主机产生,决定了通讯的速率,不同的设备支持的最高时钟频率不一样,如 STM32 的 SPI 时钟频率最大为fpclk/2,两个设备之间通讯时,通讯速率受限于低速设备。
8 ~# A) S6 K9 s* u% ]4 R: M4./SS:从器件使能信号,由主器件控制(片选)。而 SPI 协议中没有设备地址,它使用 NSS 信号线来寻址,当主机要选择从设备时,把该从设备的 NSS 信号线设置为低电平,该从& F: a2 k, j. u3 [( Y6 \* \5 z
设备即被选中,即片选有效,接着主机开始与被选中的从设备进行 SPI 通讯。所以SPI 通讯以 NSS 线置低电平为开始信号,以 NSS 线被拉高作为结束信号。1 x I9 m3 P1 m6 E" R' x6 q
1 ^7 ]# e9 ]% G4 _
SPI 协议层& V$ S" `/ y$ h& p+ n3 {
SPI 协议定义了通讯的起始和停止信号、数据有效性、时钟同步等环节。NSS 信号线由高变低,是 SPI 通讯的起始信号。NSS 是每个从机各自独占的信号线,当从机在自己的 NSS 线检测到起始信号后,就知道自己被主机选中了,开始准备与主机通讯。NSS 信号由低变高,是 SPI 通讯的停止信号,表示本次通讯结束,从机的选中状态被取消。SPI 使用 MOSI 及 MISO 信号线来传输数据,使用 SCK 信号线进行数据同步。MOSI及 MISO 数据线在 SCK 的每个时钟周期传输一位数据,且数据输入输出是同时进行的。数据传输时,MSB 先行或 LSB 先行并没有作硬性规定,但要保证两个 SPI 通讯设备之间使用同样的协定。MOSI 及 MISO 的数据在 SCK 的上升沿期间变化输出,. Z% S# E$ q- ]6 ]4 }* O
在 SCK 的下降沿时被采样。即在 SCK 的下降沿时刻,MOSI 及 MISO 的数据有效,高电平时表示数据“1”,为低电平时表示数据“0”。在其它时刻,数据无效,MOSI 及 MISO为下一次表示数据做准备。SPI 每次数据传输可以 8 位或 16 位为单位,每次传输的单位数不受限制。7 f" e6 ^, W2 D! V
3 i+ U4 T/ q1 X; S' {STM32 的 SPI 特性及架构" I1 b! c1 X0 n- {1 N3 s7 I) u, y
STM32F1 的 SPI 功能很强大,SPI 时钟最高可以到 18Mhz,支持 DMA,可以配置为 SPI协议或者 I2S 协议。9 d/ O L$ [" b% j" s
STM32 的主模式配置步骤如下:
+ [8 m) i- {; b7 ]7 U1.配置相关引脚的复用功能,使能 SPI2 时钟。
C1 G6 e5 v2 `- u" Q我们要用 SPI2,第一步就要使能 SPI2 的时钟,SPI2 的时钟通过 APB1ENR 的第 14 位来设置。其次要设置 SPI2 的相关引脚为复用输出,这样才会连接到 SPI2 上否则这些 IO 口还是默认的状态,也就是标准输入输出口。这里我们使用的是 PB13、14、15 这 3 个(SCK.、MISO、MOSI,CS 使用软件管理方式),所以设置这三个为复用功能 IO。! H# a1 |! ?3 j& D: i, l
使能 SPI2 时钟的方法为:/ V5 c1 ]. u! v( W- e) Z* I) _2 h
+ U7 p- G6 N) W; J
- __HAL_RCC_SPI2_CLK_ENABLE(); //使能 SPI2 时钟
复制代码 3 t. f0 j7 h, r1 C" ]
复用 PB13,14,15 为 SPI2 引脚通过 HAL_GPIO_Init 函数实现,代码如下:/ ~' K3 j: Z6 ?$ g" J% Q( B' }. K6 R
# C- h' p4 M6 [! q4 {) _- GPIO_Initure.Pin=GPIO_PIN_13|GPIO_PIN_14|GPIO_PIN_15;
, M7 T' o- i$ |' `# q5 j, l$ O3 q - GPIO_Initure.Mode=GPIO_MODE_AF_PP; //复用推挽输出# i, W, X" F1 e) n# u
- GPIO_Initure.Pull=GPIO_PULLUP; //上拉- b' U5 i# e: d, q0 i# S( c
- GPIO_Initure.Speed=GPIO_SPEED_FREQ_HIGH; //快速 * \4 {& j; o$ P6 ~0 w* ]
- HAL_GPIO_Init(GPIOB,&GPIO_Initure);
复制代码
# ]0 F0 b0 i3 x a0 m a& }2.设置 SPI2 工作模式
2 H# x% p" c1 t! g1 s这一步全部是通过 SPI2_CR1 来设置,我们设置 SPI2 为主机模式,设置数据格式为 8 位,然后通过 CPOL 和 CPHA 位来设置 SCK 时钟极性及采样方式。并设置 SPI2 的时钟频率(最大18Mhz),以及数据的格式(MSB 在前还是 LSB 在前)。在 HAL 库中初始化 SPI 的函数为:2 c6 a, L0 G, N- }) O2 q
6 e5 b7 n8 H/ m5 r# E- HAL_StatusTypeDef HAL_SPI_Init(SPI_HandleTypeDef *hspi);
复制代码 4 h* P$ {, c8 M0 u' \/ ]
SPI 初始化实例代码如下:1 o- G* Y+ x: @$ Q& `
( E* e$ [% V0 k: `. l
- SPI1_Handler.Instance= SPI2; // SPI2
% n; h2 m' O% S- r8 _4 I% o8 S7 ~ - SPI1_Handler.Init.Mode=SPI_MODE_MASTER; //设置 SPI 工作模式,设置为主模式
1 F [+ z" n, q6 @! v - SPI1_Handler.Init.Direction=SPI_DIRECTION_2LINES; 0 i! Q F! T) z7 \9 G+ l* p
- //设置 SPI 单向或者双向的数据模式:SPI 设置为双线模式
: D( e6 e5 U7 S* a/ ~% `) a. [4 E - SPI1_Handler.Init.DataSize=SPI_DATASIZE_8BIT; 3 E4 ~8 u v2 h- a5 p( D
- //设置 SPI 的数据大小:SPI 发送接收 8 位帧结构
, Y' V: X4 ]; {0 Z - SPI1_Handler.Init.CLKPolarity=SPI_POLARITY_HIGH;
& A H0 M, n4 p6 C" |$ i n - //串行同步时钟的空闲状态为高电平
# S" p; w( c* d* s2 u - SPI1_Handler.Init.CLKPhase=SPI_PHASE_2EDGE; 9 J- Q. w0 O) L0 o6 v7 }5 ?+ H' m
- //串行同步时钟的第二个跳变沿(上升或下降)数据被采样
+ `& o, U+ y8 |/ J' F) m! m - SPI1_Handler.Init.NSS=SPI_NSS_SOFT; //NSS 信号由硬件(NSS 管脚)还是软件8 r3 v! {) l$ k
- //(使用 SSI 位)管理:内部 NSS 信号有 SSI 位控制
9 Q0 S+ `# G2 M3 M - SPI1_Handler.Init.BaudRatePrescaler=SPI_BAUDRATEPRESCALER_256;
) H( l+ M: x D3 C8 ~1 Y+ n3 Q1 w - //定义波特率预分频的值:波特率预分频值为 256
+ G' c, q4 f" f5 Q: f# C - SPI1_Handler.Init.FirstBit=SPI_FIRSTBIT_MSB;
* [6 q/ p- b3 |. u - //指定数据传输从 MSB 位还是 LSB 位开始:数据传输从 MSB 位开始2 I/ D$ J# J" f1 y" u
- SPI1_Handler.Init.TIMode=SPI_TIMODE_DISABLE; //关闭 TI 模式7 d9 c0 d' p8 O# P0 X0 [, q# E
- SPI1_Handler.Init.CRCCalculation=SPI_CRCCALCULATION_DISABLE;
% Z& K* c9 O/ m( f. n4 @ - //关闭硬件 CRC 校验* |5 u! d( r) o% G7 }0 u
- SPI1_Handler.Init.CRCPolynomial=7; //CRC 值计算的多项式8 H( \/ m3 k# h. o. e3 F7 E
- HAL_SPI_Init(&SPI2_Handler);//初始化
复制代码 6 F. X7 a8 X0 G
同样,HAL 库也提供了 SPI 初始化 MSP 回调函数 HAL_SPI_MspInit,定义如下:! v+ \3 c) A5 x7 L7 P
4 l$ {: D# O: f% }# j0 M
- void HAL_SPI_MspInit(SPI_HandleTypeDef *hspi);
复制代码 ) `% S( A% G/ r$ r! g/ Z
3.使能 SPI2
1 H# H- V& o7 O8 R% b! z( x: B2 v" P( L% |9 X8 g, P" o
- __HAL_SPI_ENABLE(&SPI2_Handler); //使能 SPI2
复制代码
3 U/ j4 S+ C, n8 X( a, i7 [4.SPI 传输数据8 ?3 Q; h* k) p0 N
2 Y3 K. d5 ?2 f# y通信接口当然需要有发送数据和接受数据的函数,HAL 库提供的发送数据函数原型为:, A+ v8 t/ I8 z9 K) V' T m9 g
( o1 G' h! P1 i1 b3 T9 ]
- HAL_StatusTypeDef HAL_SPI_Transmit(SPI_HandleTypeDef *hspi, uint8_t *pData,
" g6 L; y% b q# t& S" O$ K - uint16_t Size, uint32_t Timeout);
复制代码 + ~3 D' G& V7 z% A& P: z( L% i/ U
这个函数很好理解,往 SPIx 数据寄存器写入数据 Data,从而实现发送。
% P0 L7 f/ Q y( b/ T9 ?HAL 库提供的接受数据函数原型为:
, {( o/ h, T, v. s5 q1 q
# G2 e- Y. x0 d6 O o- HAL_StatusTypeDef HAL_SPI_Receive(SPI_HandleTypeDef *hspi, uint8_t *pData, + |2 H1 ^' N. Z( r4 A( j; x3 |
- uint16_t Size, uint32_t Timeout);
复制代码 ! n' P( ^) a# P7 }, @6 r7 u8 @4 R" u
这个函数也不难理解,从 SPIx 数据寄存器读出接受到的数据。8 J- J* k$ q8 C6 S$ @
前面我们讲解了 SPI 通信的原理,因为 SPI 是全双工,发送一个字节的同时接受一个字节,发送和接收同时完成,所以 HAL 也提供了一个发送接收统一函数:
A% c! C' N% W( d/ o5 R6 X0 O8 e; R
- HAL_StatusTypeDef HAL_SPI_TransmitReceive(SPI_HandleTypeDef *hspi, uint8_t *pTxData,
& [3 D* h' q+ q7 t* } - uint8_t *pRxData, uint16_t Size, uint32_t Timeout);
复制代码
x% L/ C- S6 m6 [该函数发送一个字节的同时负责接收一个字节。& B P/ p/ ^6 J+ Y/ C
) {2 K5 Y- b( |( j
设计实现
2 D, i. K* \/ x! V1 t$ u8 K4 v1.SPI1的初始化% f2 z0 ?% Q) I/ _3 _, X$ E0 _3 h4 c+ m
以下是SPI模块的初始化代码,配置成主机模式。1 C8 f" O! ^$ A" G+ S
* a. E4 I; U) A9 q1 |( |, D$ y- void SPI2_Init(void)! c1 ^, g( [. c- E: F7 a$ {7 M
- {
, n P7 ]; P! Z" N - SPI2_Handler.Instance=SPI2; //SPI2
/ I: X0 A: }5 Y# w. c3 j I - SPI2_Handler.Init.Mode=SPI_MODE_MASTER; //设置SPI工作模式,设置为主模式) b" j+ P, b. S- Z# S# |
- SPI2_Handler.Init.Direction=SPI_DIRECTION_2LINES; //设置SPI单向或者双向的数据模式:SPI设置为双线模式+ B( }8 M8 F' l# u
- SPI2_Handler.Init.DataSize=SPI_DATASIZE_8BIT; //设置SPI的数据大小:SPI发送接收8位帧结构
6 g/ y4 @- c' O+ X - SPI2_Handler.Init.CLKPolarity=SPI_POLARITY_HIGH; //串行同步时钟的空闲状态为高电平
; B+ ]9 r. D# l. W) x1 L A - SPI2_Handler.Init.CLKPhase=SPI_PHASE_2EDGE; //串行同步时钟的第二个跳变沿(上升或下降)数据被采样5 u$ z5 m. n8 T5 i6 R' S9 v( Q6 D
- SPI2_Handler.Init.NSS=SPI_NSS_SOFT; //NSS信号由硬件(NSS管脚)还是软件(使用SSI位)管理:内部NSS信号有SSI位控制
! z! H" ]/ R* W - SPI2_Handler.Init.BaudRatePrescaler=SPI_BAUDRATEPRESCALER_256;//定义波特率预分频的值:波特率预分频值为256
9 A! K" I7 Y# K- Y+ z+ @ - SPI2_Handler.Init.FirstBit=SPI_FIRSTBIT_MSB; //指定数据传输从MSB位还是LSB位开始:数据传输从MSB位开始
# J+ d' S" _7 [. q; p - SPI2_Handler.Init.TIMode=SPI_TIMODE_DISABLE; //关闭TI模式: ~) e1 h5 ?4 T; p
- SPI2_Handler.Init.CRCCalculation=SPI_CRCCALCULATION_DISABLE;//关闭硬件CRC校验9 l1 I* g: e* q) V+ F% u! U
- SPI2_Handler.Init.CRCPolynomial=7; //CRC值计算的多项式
0 y& a9 Z+ i+ {' c( P - HAL_SPI_Init(&SPI2_Handler);//初始化+ A* r+ ^: ~0 f+ f* K% i! G3 H( Z
- / u- {& B. d1 D
- __HAL_SPI_ENABLE(&SPI2_Handler); //使能SPI2" E2 ^5 Z+ a4 n2 P
- # O: I# y+ ^) `2 f$ z* i+ O' h8 ]' n
- SPI2_ReadWriteByte(0Xff); //启动传输
2 L, U0 {6 A# x1 K: X# E - }
复制代码

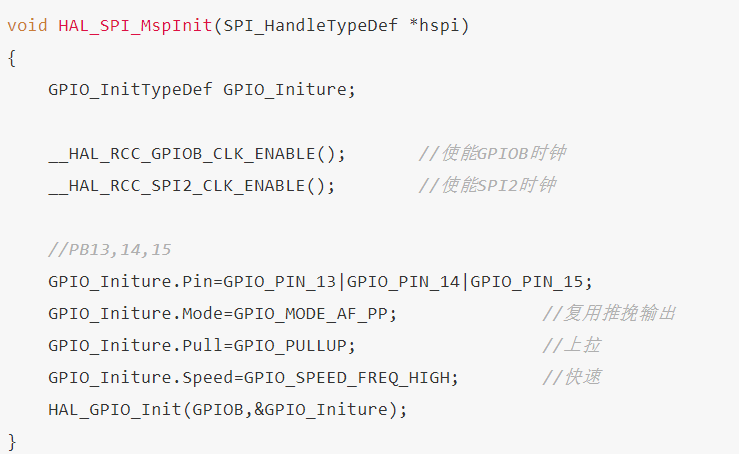

- b8 T' X2 }) \4 K3 a底层驱动,时钟使能,引脚配置- V" `, N7 N3 Q5 K6 c
! t7 g6 F; x" Q; S J. a/ c# R
- void HAL_SPI_MspInit(SPI_HandleTypeDef *hspi)
) j1 p t- Z" A2 ~$ r4 T - {
; s1 U+ F' k5 K$ K, T - GPIO_InitTypeDef GPIO_Initure;
4 A/ z. R& M) p: X - + K# w: D* E/ ~
- __HAL_RCC_GPIOB_CLK_ENABLE(); //使能GPIOB时钟
5 J/ M& C- f6 H' {- z - __HAL_RCC_SPI2_CLK_ENABLE(); //使能SPI2时钟8 o/ J. L+ p$ h2 C& E+ U
- - B, J4 i6 M+ C/ M( r
- //PB13,14,15
" m5 C$ Z5 G; z% b" W% m: Z6 \2 T - GPIO_Initure.Pin=GPIO_PIN_13|GPIO_PIN_14|GPIO_PIN_15;- ^9 [) H" @/ t
- GPIO_Initure.Mode=GPIO_MODE_AF_PP; //复用推挽输出8 s+ y8 Z' ~! U* o S
- GPIO_Initure.Pull=GPIO_PULLUP; //上拉
. D. x% I; {0 a( u7 o - GPIO_Initure.Speed=GPIO_SPEED_FREQ_HIGH; //快速
, e C3 \0 E1 y5 R2 I" {2 Q - HAL_GPIO_Init(GPIOB,&GPIO_Initure);. e* r) d8 \0 D7 y6 ~# `
- }
复制代码
$ C2 q$ T3 P# E% ?3.SPI速度设置函数( N5 C" a% D# R6 i
- void SPI2_SetSpeed(u8 SPI_BaudRatePrescaler)
" l" }, p# ?; a7 V1 J - {+ \2 |2 V& x4 S$ @* @
- assert_param(IS_SPI_BAUDRATE_PRESCALER(SPI_BaudRatePrescaler));//判断有效性% C7 a4 q# C/ Q7 B
- __HAL_SPI_DISABLE(&SPI2_Handler); //关闭SPI
% Y1 z e q1 Z- G& I# T1 u - SPI2_Handler.Instance->CR1&=0XFFC7; //位3-5清零,用来设置波特率7 M; P: t& V1 |) p/ R/ S1 Y
- SPI2_Handler.Instance->CR1|=SPI_BaudRatePrescaler;//设置SPI速度
! i/ a. m! O* e# t8 d. I! p* ^$ N - __HAL_SPI_ENABLE(&SPI2_Handler); //使能SPI
# N: T6 y2 z7 G: B
8 r6 _7 N" o4 K' r+ v+ C- }
复制代码 ' ^) i- G* c( E6 q% J
4.读写一个字节9 J, [+ d0 }+ g; j0 H
- //TxData:要写入的字节
$ W4 I: C& r# A$ e+ u* l$ n - //返回值:读取到的字节( n1 o* h; V H. j6 R
- u8 SPI2_ReadWriteByte(u8 TxData)3 \; _ h- M+ @9 h) b7 Y1 K
- {
I% |% X: V9 x; m& _0 V - u8 Rxdata;
% S* J1 ^7 V) Y( s8 Z - HAL_SPI_TransmitReceive(&SPI2_Handler,&TxData,&Rxdata,1, 1000); ; l) A+ n5 [3 j: ], _( u
- return Rxdata; //返回收到的数据
- P* [! @) D6 t' X- l - }
复制代码
