【中文文档】AN3216_针对STM32L1xx硬件设计指南

[复制链接]
STMCU-管管 发布时间:2019-4-8 12:48
STM32L1xxx 硬件开发入门
3 K* T; I8 a: b, K) ~6 N4 v9 v0 V( t" {5 D) n# m# ^8 T# k
前言   ]5 F" s: Z" W1 A# Y( ]
, a. J+ o- R8 G- x
本应用笔记为系统开发者们提供了所需的开发板特性硬件实现概述,如供电电源、时钟管理、复位控制、自举模式设置、调试管理。它显示了如何使用 STM32L1xxx 产品系列,说明了开发 STM32L1xxx 应用所需的最低硬件资源。 / n/ F7 D! v- A4 c2 n! X) H/ }; f

! F  B/ y/ ?# u$ F本文还包括了详细的参考设计原理图,说明了其主元件、接口和模式。
% `! r$ [# V4 Q
0 o% ?$ q( V* y# j7 ]1 O* O
+ p/ h7 l1 J; T7 r6 `
1 词汇表

- Z& x7 N8 G3 E1 ~$ ^! I( v) Z% [* F, J
• 中容量器件为 Flash 范围为 32 至 128 K 字节的微控制器。
+ i( m; M. T7 \
• 中容量 + 器件为 Flash 等于 256 K 字节的微控制器。
  C* y7 S" r4 l1 H+ ]  o1 ]
• 高容量器件为 Flash 等于 384 K 字节的微控制器。
$ ~' b4 l( g# _  k+ q4 w

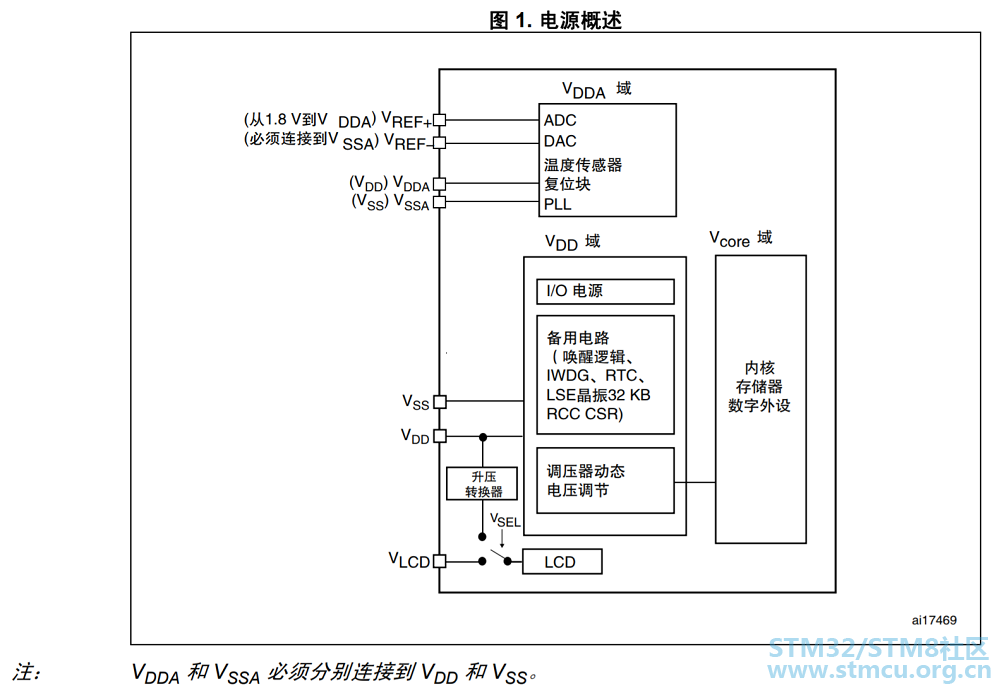

2 电源
. P8 A* ~; w  A) O
2.1 前言

( X" A. N+ y! U4 H3 @
数字电源电压 (VCORE)配有嵌入式的线性调压器,具有 1.2 至 1.8 V 的三个不同的可编程范围。

% n1 f+ u+ V. _/ d  S
为达到全速、全功能,器件需要 2.0 至 3.6 V 的工作电压供电 (VDD),可达到 1.8 V 的数字电源电压 VCORE (产品电压范围 1)。
, B+ z0 b2 y- c
当 VDD 工作于 1.65 至 3.6 V 时,可选择产品电压范围 2 (VCORE = 1.5 V)和 3 (VCORE =1.2 V)。因此,频率分别限定为 16 MHz 和 4 MHz。

5 E; ~+ z1 Q( p& h: m6 @1 F! B
当不使用 ADC 和欠压复位 (BOR)时,器件可在 1.8 V 下至 1.65 V 的电源电压工作。
( @% }9 ~# u/ E8 G& K# Q; N
% S5 ^1 Q' v$ i; n/ j
2.1.1 独立 A/D 转换器电源和参考电压
) Z9 S$ {, [1 ]& x
为了提高转换精度, ADC 和 DAC 配有独立电源,可以单独滤波并屏蔽 PCB 上的噪声。

0 Z: |' u5 a! }0 `4 M# x; U
• ADC 电压源从单独的 VDDA 引脚输入。

* i) A/ K7 J1 D& s
• VSSA 引脚提供了独立的电源接地连接。

- t; c% N. n* V; Y
VDDA 和 VREF 需要一个稳定的电压。 VDDA 上的耗电电流可达若干 mA (若需更多信息,请参见产品手册中的 IDD (ADCx)、 IDD (DAC)、 IDD (COMPx)、 IVDDA、 IVREF)。当可行时 (取决于封装), VREF- 必须连至 VSSA。
- ]2 M( k1 j8 S* m4 `1 ~
在 BGA 64 引脚和所有超过 100 引脚的封装上
; V  F& b* S0 x: B) X; u1 |; K
为确保低电压输入和输出上的更好精度,用户可将 VREF+ 连接至一个独立的,低于 VDD 的外部参考电压源。对于模拟输入 (ADC)或输出 (DAC)信号, VREF+ 为最高电压,以满量程值表示。

5 {% h) P8 J- c: M0 o9 s1 r. o
• 对于 ADC

( F6 \1 l0 P6 P
– 对于全速 (ADCCLK = 16 MHz, 1 Msps), 2.4 V ≤ VREF+ = VDDA

) T% j) F% x& v3 N4 a0 I- q+ p
– 对于中速 (ADCCLK = 8 MHz, 500 Ksps), 1.8 V ≤ VREF+ = VDDA

2 c4 c) c1 L/ M2 P& T7 O  p6 z
– 对于中速 (ADCCLK = 8 MHz, 500 Ksps), 2.4 V ≤ VREF+ ≠ VDDA
4 j8 ~* _1 T: b; M4 \, S( p
– 对于低速 (ADCCLK = 4 MHz, 250 Ksps), 1.8 V ≤ VREF+ < VDDA

. i; W3 q7 n6 Q/ a$ @; m
– 当选择产品电压范围 3 时 (VCORE = 1.2 V), ADC 为低速 (ADCCLK = 4 MHz,250 Ksps)
) C/ k8 B: o( G* ?" F, S
• 对于 DAC
* S) s. U: P' R
– 1.8 V≤ VREF+ < VDDA

  S% o) M2 Z7 S( {3 N; {
在 64 引脚及以下的封装上 (除了 BGA 封装)

' D1 K5 L5 Q; M5 ^
VREF+ 和 VREF- 引脚不可用。它们内部连至 ADC 电压供电 (VDDA)和地 (VSSA)。

$ ]! c* i- D/ H& [2 K7 |
...........
9 u- i& `, v; U) C" }: d) L$ F
想了解更多,请下载原文阅读

* M+ \0 t/ |7 d; q
